一、通用的世界地图版本——“墨卡托投影”

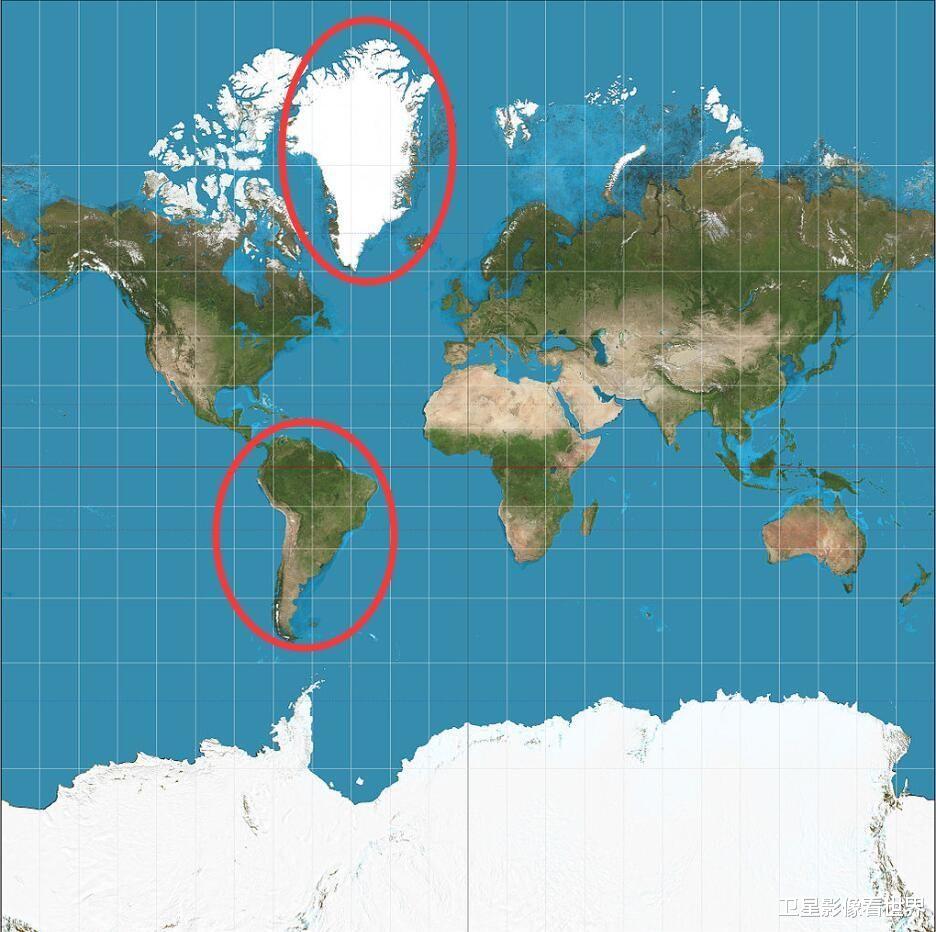

首先 ， 我们来看这张图 ， 来看图上方的白茫茫的格陵兰岛和中下方的非洲 。
是不是感觉格陵兰岛区区一个岛在地图上居然比非洲一个洲还要大？然而实际上非洲的面积是格陵兰岛的 14 倍 ， 非洲其中的一个国家——刚果民主共和国 ， 才和格陵兰岛差不多大 。

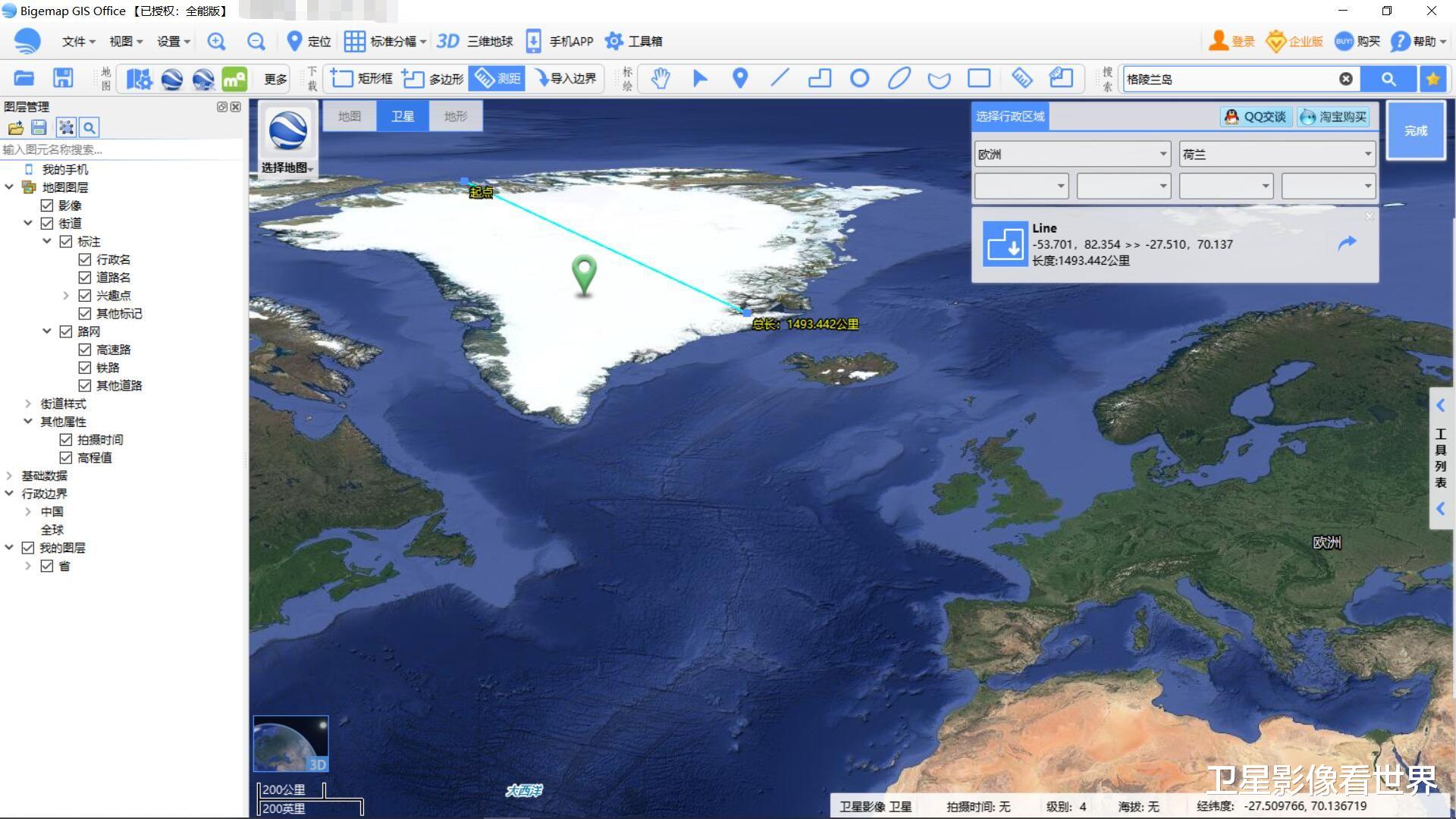

▲刚果金和格陵兰岛直线距离测距
这就是在墨卡托投影下的地图 ， 越远离赤道 ， 纬度增加 ， 膨胀会越来越大 ， 在两极显得无限大 ， 偏离它们的实际面积 。 因此 ， 我们看墨卡托投影下的世界地图 ， 可以看出来 ， 地图下方的南极洲竟然占满了地图整张页面 ， 比它们的实际面积大几倍 。
墨卡托投影由荷兰地图学家墨卡托1569年创立 ， 但它的实际运用是在19世纪才被广泛应用在世界地图上 。
▲中世纪的普鲁米尼图
那么为什么会有这种偏离实际面积的投影下的地图呢？还是为了方便我们工作和生活实用 ， 几乎所有的地图投影 ， 都会扭曲地球的真实布局；而墨卡托的扭曲 ， 就表现在夸大了远离赤道的区域 。
比如上方膨胀的南极洲 ， 如果绘制整个地球 ， 南极洲将无限膨胀 。 实际上 ， 它是第三小的大陆 。
二、等距柱状投影
我们在使用卫星地图时 ， 会经常看到这种 ， 如图：
▲卫星地图版本的世界地图
这种投影下的地图常常被用来制作专题地图 ， 在全景摄影中经常使用它来表示球面全景图像 。
三、我国用的什么投影呢？
首先通过卫星地图来看我国的位置 ， 大多处于中低纬度 ， 因此投影要选择中低纬度失真比较小的投影 ， 即圆锥投影 ， 以圆锥面为承影面的一类投影 。

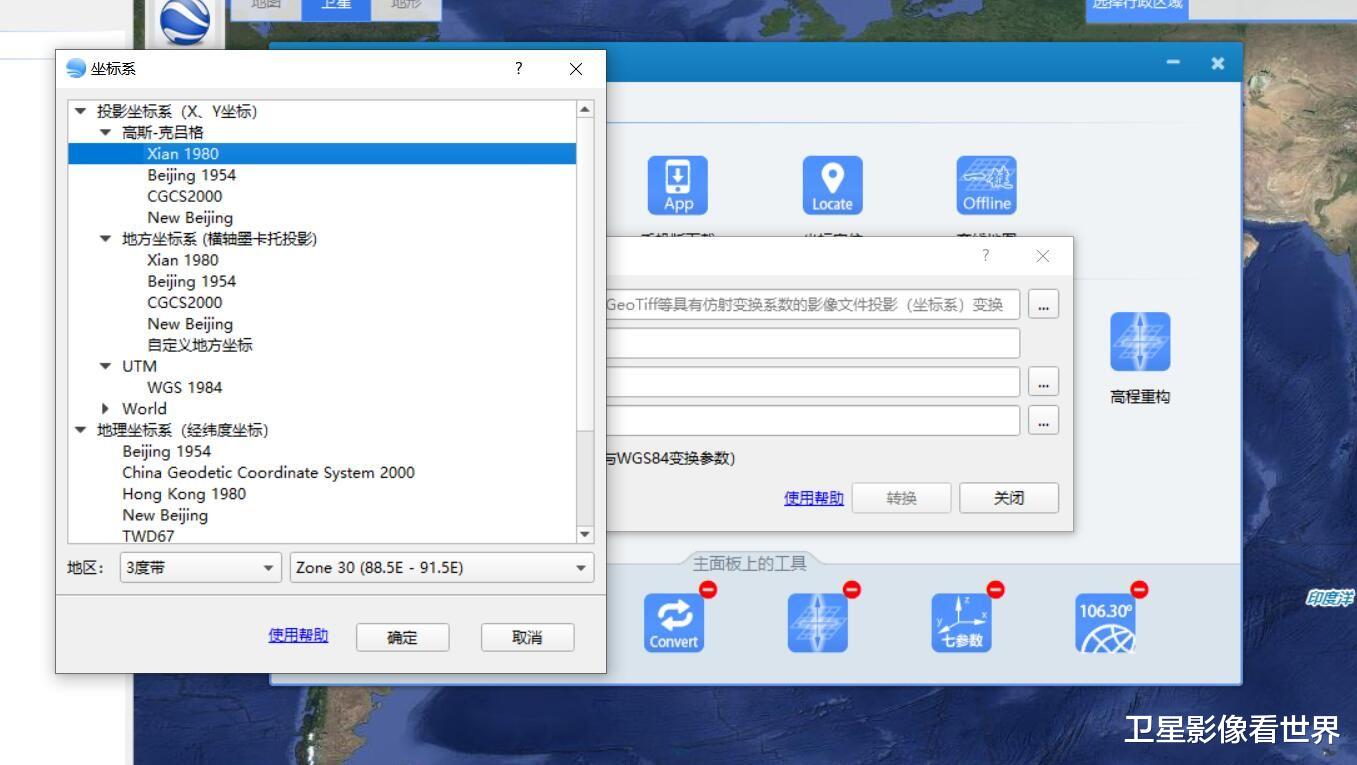

在工作中 ， 我们常常要转换不同投影下的地图 ， 以便自己工作 ， 比如 ， 将从离线包下载到的地图导入 ， 然后导出时要转换成我国常用的CGCS2000、XIAN80、Beijing54：

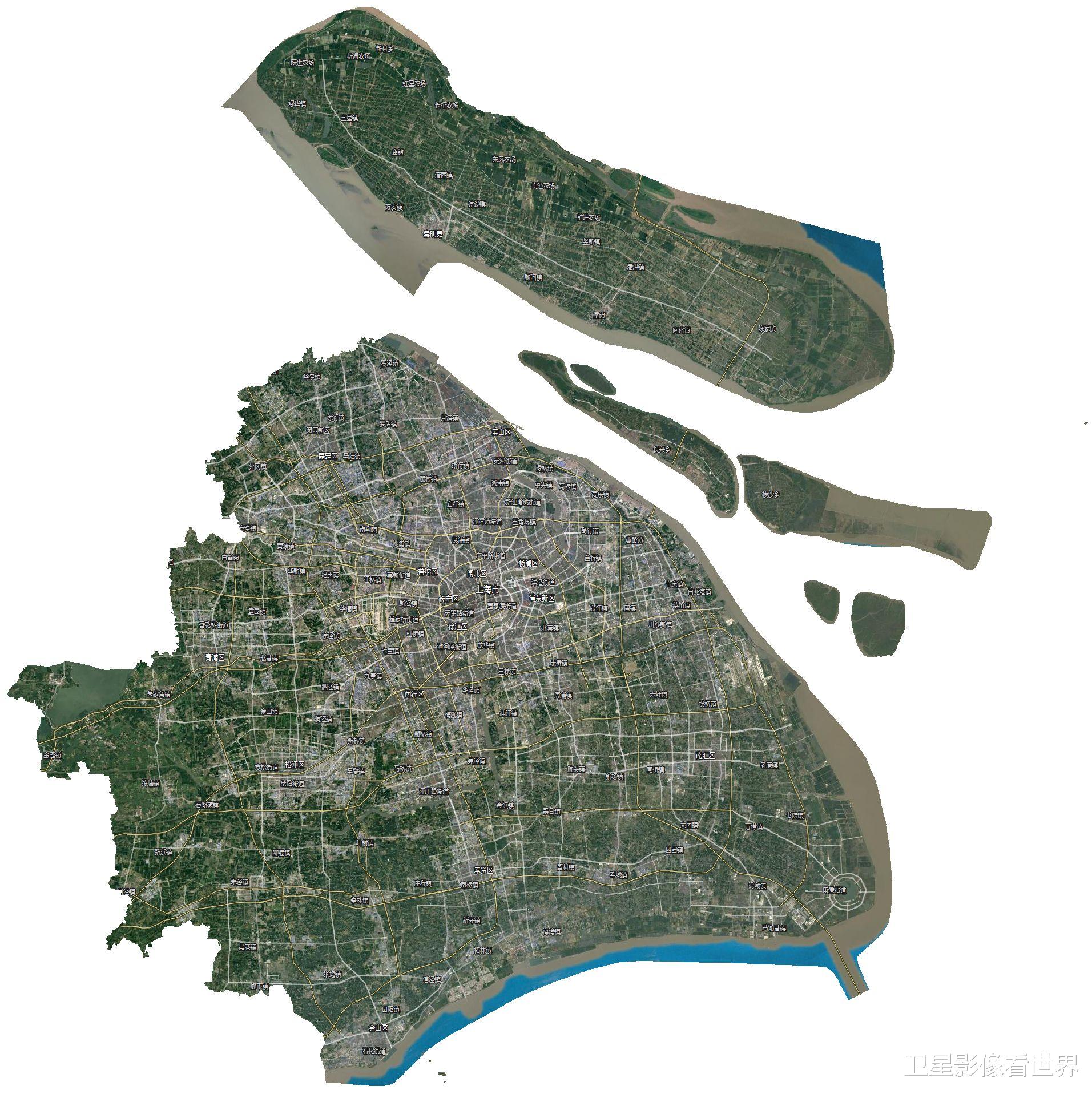

下面是下载到上海卫星地图后 ， 转换投影前和转换到CGCS2000坐标系后的卫星图：
转换前：
▲WGS84坐标系下的上海
转换后：
【这座岛屿竟比非洲还要大！发生了什么？】▲CGCS2000坐标系下的上海
