智能蓄电池充放电仪
为什么要进行蓄电池放电?
定期充放电也叫核对性放电 ， 就是对浮充电运行的蓄电池 ， 经过一定时间要使其极板的物质进行一次较大的充放电反应 ， 以检查蓄电池容量(蓄电池容量放电测试仪) ， 并可以发现老化电池 ， 及时维护处理 ， 电池的正常运行 ， 定期充放电一般是一年不少于一次 。
中试控股蓄电池自放电的主要原因是由于极板含有杂质 ， 形成局部的小电池 ， 而小电池的两极又形成短路回路 ， 引起蓄电池自放电 。 另外 ， 由于蓄电池电解液上下的密度不同 ， 致使极板上下的电动势不均等 ， 这也会引起蓄电池的自放电 。
活化：在蓄电池处于离线状态下 ， 可以对单节蓄电池进行活化 。 活化前设置好活化循环次数 ， 单次活化充放电时间 ， 保护电压等参数 ， 仪器便自动执行活化功能；并实时显示电池电压、充/放电电流、充入/放出容量、充/放电时间等数据；预设的活化循环执行完毕或人为终止操作均可停止活化过程 。
放电：在蓄电池处于离线状态下利用智能假负载进行恒流核对放电 ， 设定好“放电电流”、“放电时间”、“放电容量”、“终止电压”等参数 ， 仪器便自动执行放电功能 ， 中试控股并实时显示出放电电流、电池已放容量、电池电压、放电时间等数据；当蓄电池达到预设的终止放电条件或人为终止操作均可停止放电测试 。
充电：在蓄电池处于在线浮充或离线状态下 ， 可对蓄电池进行自动充电 ， 设定好“充电电流”、“充电时间”、“终止电压”等参数 ， 仪器便自动执行充电功能 ， 并实时显示出充电电流、电池已充入容量、电池电压、充电时间等数据 ， 中试控股当蓄电池达到预设的终止充电条件或人为终止操作均可停止充电 。

进行|智能蓄电池充放电仪
文章图片

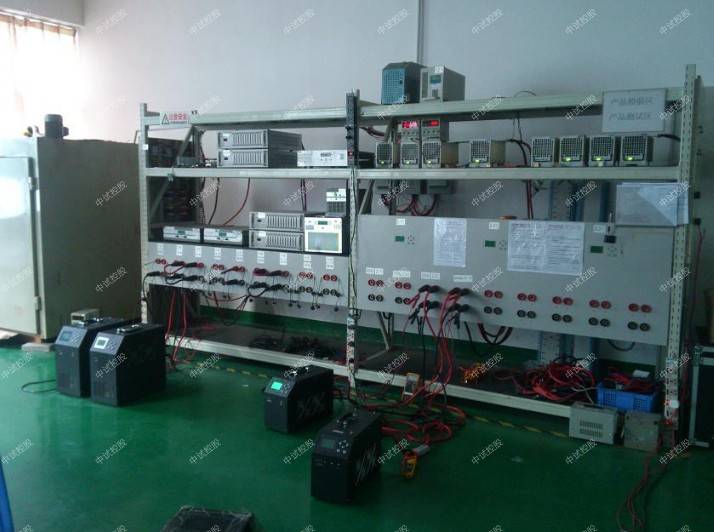

ZSCH-48V/50A-200A智能蓄电池充放电仪
电池组电压 48V
最大充放电
电流 50A 100A 200A
电压电流
测试精度 0.5%± 5dgt
电流分辨率 0.1A
控制精度
（电流、电压、功率） 1%
重量 主机21.5Kg 单体监测分机0.5Kg
显示方式：5.7寸彩色液晶触摸屏320*240 LCD
散热方式：风冷
ZSCH-110V、20A、40A智能蓄电池充放电仪
电池组电压 110V、220V240V
最大充放电
电流 20A-80A
电压电流
测试精度 0.5%±5dgt
电流分辨率 0.1A
控制精度
（电流、电压、功率） 1%
重量 主机约25.5Kg单体监测分机0.5Kg
显示方式：5.7寸彩色液晶触摸屏320*240 LCD
散热方式：风冷
目前测量蓄电池放电负载测试仪内阻的常见方法有：
（1）密度法
密度法主要通过测量蓄电池电解液的密度来估算蓄电池的内阻 ， 常用于开口式铅酸电池的内阻测量 ， 不适合密封铅酸蓄电池的内阻测量 。 该方法的适用范围窄 。
（2）开路电压法
开路电压法是通过测量蓄电池的端电压来估计蓄电池内阻 ， 精度很差 ， 甚至得出错误结论 。 因为即使一个容量已经变得很小的蓄电池 ， 再浮充状态下其端电压仍可能表现得很正常 。
（3）直流放电法
直流放电法就是通过对电池进行瞬间大电流放电 ， 测量电池上的瞬间电压降 ， 通过欧姆定律计算出电池内阻 。 虽然这种方法在实践中也得到了广泛的应用 ， 但是它也存在一些缺点 。 如用该方法对蓄电池内阻进行检测必须是在静态或是脱机状态下进行 ， 无法实现在线测量 。 而且大电流放电会对蓄电池造成较大的损害 ， 从而影响蓄电池的容量及寿命 。
（4）交流注入法
交流法通过对蓄电池放电负载测试仪蓄电池注入一个恒定的交流电流信号IS ， 测量出蓄电池两端的电压响应信号Vo ， 以及两者的相位差θ ， 由阻抗公式来确定蓄电池的内阻R 。 该方法不需对蓄电池进行放电 ， 可以实现安全在线检测电池内阻 ， 故不会对蓄电池的性能造成影响 。 但该方法需要测量交流电流信号Is,电压响应信号Vo ， 中试控股以及电压和电流之间的相位差θ 。 由此可见这种方法不但干扰因素多 ， 而且增加了系统的复杂性 ， 同时也影响了测量精度 。
为了解决上述各方法的缺陷 ， 本文采用了四端子测量方式 ， 将蓄电池两端上的电压响应信号通过交流差分电路与产生恒定交流源的正弦信号经过模拟乘法器相乘 ， 再将模拟乘法器的输出电压信号通过滤波电路 ， 使交流信号转变为直流信号 ， 直流信号经直流放大器放大后进行模数转换 ， 将转换后的值送入单片机进行简单处理 。

进行|智能蓄电池充放电仪
文章图片

智能蓄电池充放电仪电池内阻检测原理
由于电池内阻为毫欧级 ， 因此采用常规的两端子测量方法测量误差较大 ， 在此采用四端子测量方式 。 测量时两个端子施加一频率为的恒定交流激励电流信号 ， 另两个端子用于测量 。 响应信号是指蓄电池注入交流恒流源后 ， 在其两端测出的交流电压信号 。 而正弦信号是经D/A产生的作为压控恒流源的输入信号 。
【进行|智能蓄电池充放电仪】与现有技术相比 ， 中试控股该处理方法的适用范围广 ， 测量精度高 ， 对蓄电池的损害小 ， 可以对蓄电池进行安全的在线监测管理 。 中试控股同时不需要进行交流采样和求解cos ， 就能求出蓄电池的内阻值 。 这简化了交流注入法中需要对蓄电池两端交流电压和相位差进行测量的软硬件的复杂程度 。 该方法可以满足蓄电池检测的要求 ， 取得了较好的实用效果 ， 完成了对铅酸蓄电池的内阻检测 。
