高压开关特性综合测试仪术语定义、柱上式断路器测试项目仪器
◆ 中试控股三相不同期：指开关三相分（合）、柱上式断路器测试项目仪器闸时间之间的大及小值差值。
◆ 同相不同期：指六断口以上的开关，同相断口的分（合）闸时间差。
◆ 弹跳时间：指开关的动、静触头在合闸过程中发生的所有接触、分离（即弹跳）的累计时间值（即第一次接触到完全接触间的时间）。
◆ 分闸时间：处于合闸位置的断路器，从分闸脱扣带电时刻到所有各极弧触头分离时刻的时间间隔。
◆ 合闸时间：处于分闸位置的断路器，从合闸回路带电时刻到所有极的触头都接触时刻的时间间隔。
◆ 重合闸时间：重合闸循环过程中，分闸时间的起始时刻到所有各极触头都接触时刻的时间间隔。
◆ 刚分（合）速度：指开关动触头与静触头接触时的某一指定时间内，或某一指定距离内的平均速度，以10ms为例，对分闸而言是指分闸后10ms内的平均速度，对合闸而言是合闸前10ms内的平均速度。
◆ 开距：指开关从分状态开始到动触头与静触头刚接触的这一段距离。
◆ 分（合）闸大速度：指分（合）闸瞬时速度中的大值，一般来说，该值应出现在开关刚分开或合上的这一段这一点可从速度、行程曲线中判断。
◆ 中试控股分（合）闸平均速度：指开关动触头在整个动作过程中的行程与时间之比。

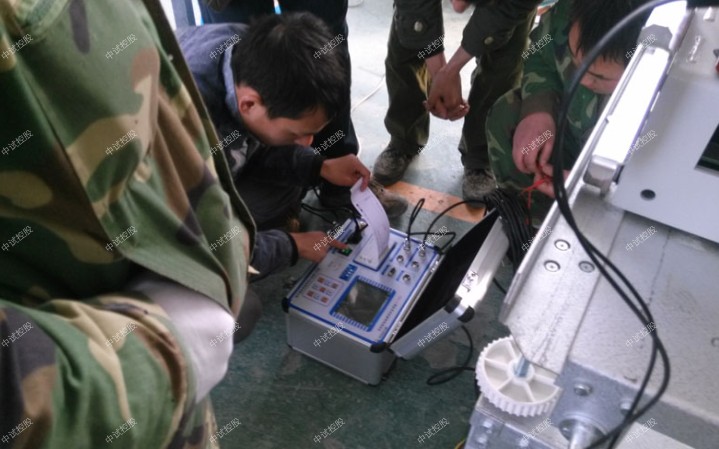

文章图片

高压开关机械特性测试仪、柱上式断路器测试项目仪器传感器安装时注意要点
（1）动触头轴线与滑杆轴线间的同轴度误差≤0.2mm 。
（2）尽量使用传感器中部位置，确定触头的分合位置，使动触头的行程包含在滑杆的行程中，让滑杆上下运动时留有缓冲余量。
（3）安装要紧固可靠，在测试中使传感器本体与开关本体不能产生相对位移。
（4）中试控股传感器属于精密电子仪器，各个部位请一定要注意防水防尘，尽量保持干燥
ZSGK-9C 开关(断路器)机械特性综合测试仪、柱上式断路器测试项目仪器
简介
ZSGK-9C开关机械特性测试仪（带合闸电阻功能）是我中试控股为适应现场测试高压开关动作特性的需要，开发研制的专用仪器。它以单片机为核心进行采样，处理和输出，主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。本高压开关动特性测试仪最大的不同在于可以配置通用测速传感器(加速度传感器) 。传统的测速传感器通常用滑线电阻器或光电传感器(分光栅和光电编码器两种) ，这几种都由运动和静止两部分组成。测速时，分别安装于开关的运动部件(动触头或提升杆)和静止部件(将军帽座或开关基座)上，而且配合要好。这样，针对不同的开关就需要制作很多不同的安装支架，现场安装和拆卸都很困难。我公司经过多年的研究，将加速度技术运用于开关测速中，解决了开关现场测速传感器安装难、配合难、测试难的技术难题。
通用测试传感器，又称为万能传感器。此传感器不需要传统传感器的复杂安装和环境要求，具有安装方便，简单等优点。
特征
1、、柱上式断路器测试项目仪器适用于国内外生产的所有型号金属触头的SF6开关、GIS组合电器、真空开关、油开关。
2、直线行程传感器，旋转传感器，安装极为方便，简捷。
3、主机大屏幕、直透式、背景光液晶，对比度电子调节。全中文菜单提示操作，开关动作一次，显示所有数据及波形图谱。
4、主机可存储多组现场分、合闸试验结果，机内实时时钟，便于存档保存试验日期、时间。
5、内置快速微型打印机，打印所有数据及图谱。
6、中试控股仪器具有强大的数据分析功能，能对断路器机械特性的各项指标参数进行有效分析。

文章图片

性能介绍
1、时间：12个普通金属断口的固有分、合闸时间。同相同期，相间同期。
2、重合闸：每断口的合－分，分－合,分-合-分过程时间:一分时间、一合时间、二分时间、金短时间、无电流时间值。
3、弹跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形；每断口的分闸反弹幅值。
4、速度：刚分、刚合速度，大速度，时间－行程特性曲线。
5、电流：分、合闸线圈的分、合闸电流值、电流波形图。
6、动作电压：机内提供DC30～250V／20A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。
技术参数
1、使用环境
输入电源：220V±10% 50Hz±10%
大气压力：86～106kPa
温度：-10～45℃
湿度：≤80%RH
2、安全性能
绝缘电阻：＞2MΩ
介电强度：电源对机壳工频1.5kV耐压1分钟，无闪络与飞弧。
3、基本参数
（1）时间：量程：16000.0ms
分辨率：0.1ms
误差：①200ms以内
±0.1ms+1个字
②200ms以上
±2％
③同期
±0.1ms
（2）速度：量程：20.00m/s
分辨率：0.01m/s
误差：①0-2m/s以内
±0.1m/s
②2m/s以上
±0.2m/s
（3）行程：
量程
分辨率
误差
真空断路器
50.0mm
0.1mm
±0.5mm
SF6断路器
300.0mm
0.1mm
±2mm
少油断路器
600.0mm
（4）电流：量程：20.00A 分辨率：0.01A
（5）断口类型：12路金属断口
（6）输出电源：DC30～250V数字可调／20A(瞬时工作)
（7）尺寸及质量：
主机：360mm×290mm×280mm 6kg
附件：370mm×280mm×220mm 9kg

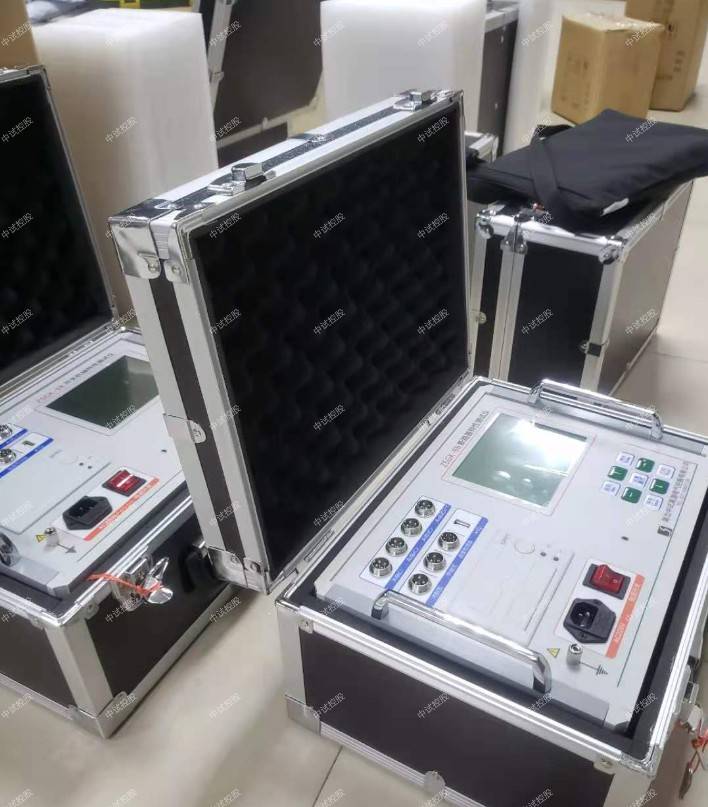

文章图片

功能展示
查看菜单下有【曲线图形】、【综合数据】、【电阻波形】、【电阻数据】、【弹跳过程】、【数据分析】、【试验信息】、【综合打印】、
1、曲线图形
中试控股测试结果的综合曲线图谱，包括各断口的时间波形、弹跳波形、时间－行程曲线、线圈电流波形等，这些波形都是以时间为横坐标在一个坐标图上显示的综合图谱。
2、综合数据
以表格的形式显示所测的结果值，包括各断口的固有分合时间值、同相同期、相间同期、刚分刚合速度、大速度、线圈电流、开关总行程、超行程或反弹幅值等。
3、电阻波形
对于带合闸电阻的开关，显示每断口合闸电阻的过渡波形，每屏显示一个断口。
4、电阻数据
对于带合闸电阻的开关，列表显示每断口合闸电阻的投切时间、电阻合上时刻T1、主触头合上时刻T2、电阻阻值。
5、弹跳过程
显示各断口的弹跳时间、弹跳次数。如果想看到每断口更详细的弹跳过程，在“详细”光标下，按“确定”键，可看到相应断口的第一合时刻、第一分时刻、第二合时刻、第二分时刻……的更详细的弹跳过程。 6、数据分析
对所测得的“时间－行程”曲线进行分析可以得到相关的数据，当然主要的还是得到刚分刚合速度数据。
时间-行程数据曲线图
操作提示：
进入“速度分析”界面，在“时间－行程”曲线上有实线、虚线两根坐标竖线，虚线在A通道的刚分刚合点上，实线为刚分刚合速度的定义点，屏幕左上角为两根坐标线与行程曲线上相交的坐标值。横坐标为时间，纵坐标为开关动触头在此时刻下的行程位置点，实线可左右移动，移动时坐标点会实时变化，虚线不能移动。按向上或向下键可以将实线和虚线进行切换。
“S＝XX.X mm”为行程曲线上两个坐标点的纵坐标之差；
“t＝XX.X ms”为行程曲线上两个坐标点的横坐标之差；
“V＝XX.XX m/s”为此两点纵坐标差与横坐标差之比值，即动触头在此两点之间的平均速度。如果我们按开关的刚分刚合速度定义设定此两点，那么V即为所测的刚分刚合速度。
【传感器|柱上式断路器测试项目仪器】当然，左右移动两根坐标线到相应位置，查看两坐标点的纵坐标之差，可以看到开距、超行程、过冲行程、反弹幅值等数据。在曲线上还可以看到动触头的起始运动时刻点等一系列“综合数据表格”中没有显示的数据，供分析用。
7、中试控股试验信息
试验前仪器设置的试验信息。
8、综合打印
打印试验日期、试验内容、试验所得曲线图谱、综合数据。

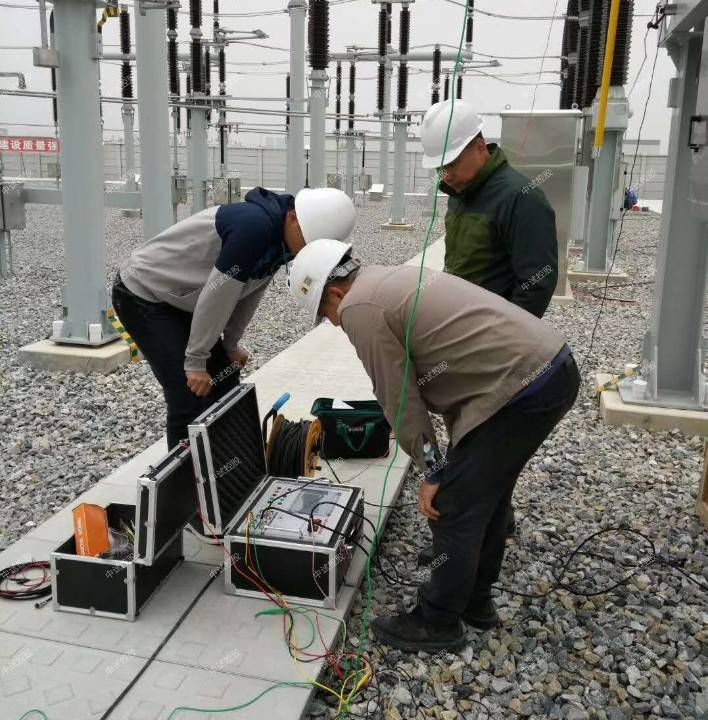

文章图片

测试设置
1、速度定义：仪器已经固化了15种速度定义（注：此10种定义可以根据需要用PC机对仪器重新定义并固化），根据开关型号不同，选取相应的定义。如果找不到相应的定义，则一般取“合前分后10ms”测出“时间－行程特性曲线”再在曲线上进行相应分析得到相应速度值。
2、触发方式：内触发：用仪器内部直流电源进行分、合闸操作；外触发：仪器内部直流电源不工作，用现场电源(交流直流均可)操作开关动作。仪器做合（分）闸时，仪器的“外触发”接线直接并接到合（分）闸线圈上，开关动作时，仪器从线圈上取电压信号作计时起点。
3、测试时长：指内部电源输出操作电压的时间长度。
250ms：一般开关的单分、单合试验，选250ms时长；
500ms：一般开关“合－分”或“分－合”操作时，选500ms时长；
1000ms：老式的发电机出口开关如SN4-10G、SN4-20G的合闸时间一般大于500ms ，做此种开关的单合、单分试验时，选1000ms时长；
2000ms：开关做“分－合－分”操作时，选2000ms时长；
4000ms：进行仪器内部操作电压校验时，选4000ms时长。
8000ms,16000ms：特殊用途。
4、传感器安装：根据测速传感器安装位置不同，选取相别。如果是三相联动机构，一般选在“A”相。
5、传感器类型：有旋转和直线传感器两个选项，根据所用的传感器进行相应设定即可。
6、断口类型：本机断口类型只可选择金属断口。
7、行程测试：用直线传感器测速时，将此项开启，能测得开关行程值；用旋转传感器测速时，将此项关闭。
8、行程设置：用旋转传感器和万能传感器测速时，输入开关的总行程值。用直线传感器测速及行程时，输入传感器的标注行程值。
中试控股的高压开关动特性测试仪是适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关、所有型号及电压等级的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验，开关动特性测试仪满足在500KV变电站旁路母线带电的试验条件下，精确测量时间、速度、低电压等功能参数测量。

文章图片

一、高压开关动特性测试仪、柱上式断路器测试项目仪器操作方法

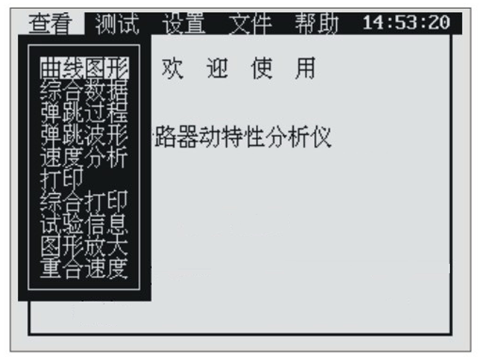

打开电源，按＋、－键，电子调节液晶对比度，直到显示效果佳。按确定键，仪器进入菜单操作界面。屏幕上方为仪器操作主菜单，从左到右依次为“查看”、“测试”、“设置”、“文件”、“帮助”五个主菜单。

文章图片

1、主菜单设置
测试前，仪器的各种操作状态的设置。
1）测试设置
①速度定义：仪器已经固化了10种速度定义（注：此10种定义可以根据需要用PC机对仪器重新定义并固化），根据开关型号不同，选取相应的定义。如果找不到相应的定义，则一般取“合前分后10ms”测出“时间－行程特性曲线”再在曲线上进行相应分析得到相应速度值。
②传感器安装：根据测速传感器安装位置不同，选取相别。如果是三相联动机构，一般选在“A”相。
③测试时长：指内部电源输出操作电压的时间长度。
250ms:一般开关的单分、单合试验，选250ms时长;
500ms:一般开关“合－分”或“分－合”操作时，选500ms时长;
1000ms:老式的发电机出口开关如SN4-10G、SN-20G的合闸时间一般大于500ms ，做此种开关的单合、单分试验时，选1000ms时长;
2000ms:开关做“分－合－分”操作时，选2000ms时长;
4000ms:
a.开关做“合－分－合－分”操作时，选4000ms时长;
b.进行仪器内部操作电压校验时，选4000ms时长。
④触发方式：
内触发：用仪器内部直流电源进行分、合闸操作;
外触发：仪器内部直流电源不工作，用现场电源（交流直流均可）操作开关动作。仪器做合（分）闸时，仪器的“外触发”接线直接并接到合（分）闸线圈上，开关动作时，仪器从线圈上取电压信号作计时起点。
⑤传感器：旋转和直线传感器二个选项，根据所用的传感器进行相应设定即可。
⑥速度测试：如现场不是行程试验，将此项关闭，可以缩短试验时间，减轻试验强度。
⑦行程测试：用直线传感器测速时，将此项开启，能测得开关行程值;用旋转传感器测速时，将此项关闭。
⑧开关行程：用旋转传感器测速时，输入开关的总行程值。用直线传感器测速及行程时，输入传感器的标注行程值。
⑨测试电压：根据现场需要设定开关的操作电压。
提示：所有选项完成后，将光标移至屏幕下方的确定上，再按确定键，即算完成所有设置。
内部电源电压校验：用万用表量“控制电源输出”的合闸端或分闸端，将测试时长设定在2000ms或4000ms ，做单合或单分操作，即可量到输出电源的电压值。
注意：中试控股仪器内部操作电源不可用作现场储能电机的电源!校验完毕后务必将测试时长调回到250ms！否则长时间直流输出会烧毁开关合分闸线圈。
2）日期时间
出厂已调好，不用再调整。
3）选项
液晶显示项目的选项，根据需要设定，出厂已设定好。
4）删除定义
删除用户自己定义的速度定义。
5）状态检测
检测旋转传感器工作是否正常，安装是否合理。
注意：所有设置完成后，仪器即自动保存设置项，下次试验如不更改，则仪器仍按照此设置进行试验。
2、主菜单测试
仪器完成设置后，进行试验。
1）合闸测试、分闸测试
开关的单合、单分试验。
2）合－分
开关的“合－分”试验，整定“合－t1－分”控制时间间隔后试验，直接得到开关的一合时间、一分时间、金短时间值。
3）分－合
开关的“分－合”试验，整定“分－t2－合”控制时间间隔后试验，直接得到开关的一分时间、一合时间、无电流时间值。
4）分－合－分
开关的“分－合－分”试验，整定“分－t2－合-t1－分”控制时间间隔后试验，直接得到开关的一分时间、一合时间、二分时间、金短时间、无电流时间值。
注意：控制时间间隔t1是指从给合闸线圈上电起到给分闸线圈上电的这段时长，控制时间间隔t2是指从给分闸线圈上电到给合闸线圈上电的这段时长。对于“合－t1－分”、“分－t2－合”、“分－t2－合－t1－分”操作，控制时间间隔t1设置为合闸固有时间，与开关合闸时间相当，控制时间间隔t2设置为分闸固有时间，与开关分闸时间相当。
5）合闸低跳、分闸低跳
合闸、分闸的自动低电压动作试验，进入界面后，根据仪器的屏幕操作提示进行操作即可。
6）手动分合
在某个设定电压下，对开关反复进行多次分合试验。如：
①在30%的额定电压下，对开关连续操作三次，开关应可靠不动作，即用此功能完成。
②开关厂做开关试验前在额定电压下，对开关需进行多次分合后，再进行试验，也用此功能。
3、主菜单查看
仪器完成试验后，查看、分析、打印试验结果。
1）曲线图形
测试结果的综合曲线图谱，包括各断口的时间波形、弹跳波形、时间－行程曲线、线圈电流波形等，这些波形都是以时间为横坐标在一个坐标图上显示的综合图谱。
2）综合数据
以表格的形式显示所测的结果值，包括各断口的固有分合时间值、同相同期、相间同期、刚分刚合速度、大速度、线圈电流、开关总行程、超行程或反弹幅值等。
3）弹跳过程
显示各断口的弹跳时间、弹跳次数。如果想看到每断口更详细的弹跳过程，在“详细”光标下，按确定键，可看到相应断口的第一合时刻、第一分时刻、第二合时刻、第二分时刻……的更详细的弹跳过程。如要打印弹跳结果， “详细”光标下，按左或右键消除“详细” ，然后再调出【查看】菜单，选择【打印】打印即可。
4）弹跳波形
将断口时间波形的弹跳处横向放大10倍,以便从图上更清晰地看到断口的弹跳过程。
5）速度分析

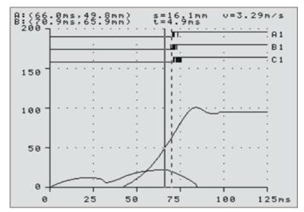

对所测得的“时间－行程”曲线进行分析可以得到相关的数据，当然主要的是得到刚分刚合速度数据。如下图

文章图片

注意：上键或下键进入“速度分析”界面，在“时间－行程”曲线上有实线、虚线两根坐标竖线，虚线在A通道的刚分刚合点上，实线为刚分刚合速度的定义点，屏幕左上角为两根坐标线与行程曲线上相交的坐标值。横坐标为时间，纵坐标为开关动触头在此刻下的行程位置点，实线可左右移动，移动时坐标点会实时变化，虚线不能移动。按上或下键可以将实线和虚线进行切换。
“S＝XX.Xmm”为行程曲线上两个坐标点的纵坐标之差。
“t＝XX.Xms”为行程曲线上两个坐标点的横坐标之差。
“V＝XX.XXm/s”为此两点纵坐标差与横坐标差之比值，即动触头在此两点之间的平均速度。如果我们按开关的刚分刚合速度定义设定此两点。那么V即为所测的刚分刚合速度。
当然，左右移动两根坐标线到相应位置，查看两坐标点的纵坐标之差，可以看到开距、超行程、过冲过程、反弹幅值等数据。在曲线上还可以看到动触头的起始运动时刻点等一系列“综合数据表格”中没有显示的数据，供分析用。
6）打印
打印屏幕当前显示的内容。
7）综合打印
打印试验日期、试验内容、试验所得曲线图谱、综合数据。
8）图形放大
将显示的波形图谱横向放大一倍。
9）图形重合
重合闸时，用直线或旋转传感器测速，可以得到一分速度、一合速度、二分速度等。
4、主菜单文件
仪器完成试验后，保存试验结果。
1）打开数据
调出仪器中已经保存的试验结果。
2）保存数据
将所测结果保存到中试控股仪器存储器中，以日期作为文件夹，同一天试验的结果保存在同一个文件夹内。所存结果只要不进行刷新，可永久保存。
注意：每两个条目为一组数据单元，在一个单元内将结果存在第一个条目，第二个条目内的已有数据自动清零;将结果存第二个条目，第一个条目内的数据保持不变。
3）连接PC
连接仪器到PC机的进入操作。
二、传感器的安装
高压开关动特性测试仪配备二种测速传感器，分别在不同情况下使用。二种传感器通过一根传感器信号线，连接到仪器的"速度传感器"插座上。

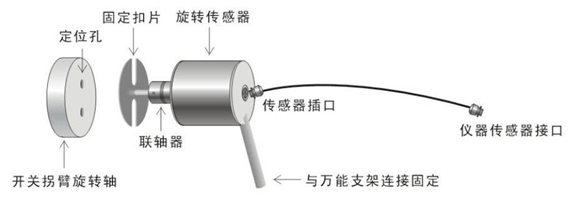

1、旋转传感器
有些开关，尤其是进口和合资开关，直线传动部分被封闭在开关本体里面，通用传感器找不到安装地点。开关出厂做速度试验时，在开关分合指示器或旋转轴上做试验，此种情况选用旋转传感器。

文章图片

注意：旋转传感器的轴应尽量与开关旋转轴保持同心，否则传感器旋转有阻碍，测出曲线的毛刺会很重，影响测试数据的准确。
2、直线传感器
如果需要很精确地测出，开关的动作行程，则需要使用直线传感器。
直线传感器有三种规格，分别是50mm、200mm和300mm 。
50mm直线传感器用于真空开关行程速度的测量;
200mm、300mm用于SF6开关行程，速度的测量，此两种传感器为非标准配置。

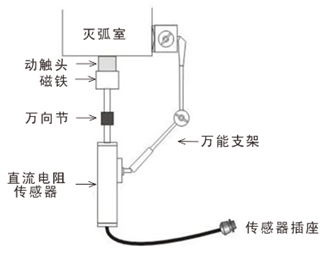

以某型号真空开关为例，如下图。直线电阻传感器在安装时，要保证传感器运动轴能够直线运动，用磁性万能支架固定好传感器。对于SF6开关、油开关，方法类似。

文章图片

注意：、柱上式断路器测试项目仪器直线传感器因其现场安装的烦琐性，不是本产品的常规配件，用户可根据需要，针对不同的开关，自己设计安装支架，保持传感器的拉杆与开关动触头的运动平行和同步，可以很精确地测出开关的运动行程及相应的速度。
