断路器特性测试仪/10kV户外柱上断路器预防性试验仪器中试控股测量分合闸不同期的故障
真空断路器出现分合闸不同期、弹跳数值大故障为隐性故障，必须通过高压开关（断路器）特性测试仪的测量才能得出有关数据。
原因分析
断路器本体机械性能较差，中试控股多次操作后，由于机械原因导致不同期、弹跳数值偏大;
分体式断路器由于操作杆距离较大，分闸力传到触头时，各相之间存在偏差，导致不同期、弹跳数值偏大。
故障危害
如果不同期或弹跳大，都会严重影响真空断路器开断过电流的能力，影响断路器的寿命，严重时能引起断路器爆炸。由于此故障为隐性故障，所以危险程度更大。
处理方法
在保证行程、超行程前提下，通过调整三相绝缘拉杆的长度使同期、弹跳测试数据在合格范围内;
如果通过调整无法实现，则必须更换数据不合格相的真空泡，并重新调整到数据合格。
中试控股预防措施
10kV户外柱上断路器预防性试验仪器由于分体式真空断路器存在诸多故障隐患，中试控股在更换断路器时应使用一体式真空断路器;定期检修工作时必须使用断路器特性测试仪进行有关特性测试，及时发现问题解决问题。
此外，环境对设备的危害也不容忽视，为设备提供良好的工作环境，保证真空断路器安全可靠运行。
◆ 现场合、分闸控制接线不正确
◆ 处理办法：找到现场控制柜的控制接线图，询问相关保护专业人员，分别找出合、分闸线圈和开关辅助接点，参见本说明书中的控制接线图重新接线。
◆ 现场线圈负载过大或控制回路短路，仪器无法正常驱动，电源发出过载的蜂鸣声警告（四声后电源自动恢复）
◆ 处理办法：
①、对于电磁机构的开关，由于开关合闸线圈要求的驱动电流很大（高达100A或几百安），而仪器操作电源的最大带载能力为20A 。致使负载过大，仪器无法正常驱动。这时请采用外触发方式，把合闸控制线接在合闸接线圈上，分闸控制线接在分闸线圈上，采集分合闸的电压信号（触发计时），直流或交流电均可。
②、检查控制回路，保证回路畅通。
◆ 检查仪器储能、分闸、合闸是否有直流输出
◆ 处理方法：
①、储能直流电压检查：请将万用表设置在直流1000V档位，将储能控制线红、黑色线分别接在万用表的红、黑线上。在储能界面进行测试，时间延长至3秒钟，按储能测试电压输出。如无电压输出，电源故障请返厂维修。
②、合闸直流电压检查：在仪器处在分闸状态进行检查（不接断口测试线就是分闸状态，测试界面也会同样显示“分”字，如果A1断口显示是“合”字，表示此断口有故障，请切换到A2断口）。将分合闸控制线接在内触发航插上，请将万用表设置在直流1000V档位，将储能控制线红、黑色线分别接在万用表的红、黑线上。首先在设置菜单中将采集时间延长3秒钟，然后在测试菜单中选择电源联动，点击开始测试菜单，电压输出。
③、分闸直流电压检查：在仪器处在合闸状态下进行检查，将断口线的黄线和黑线夹在一起，再接控制线到内触发，其他的步骤和合闸电压检查一样。
④、以上三种方法如果没有电压输出，请将仪器返厂检查维修。请不要自行打开仪器仪表，内部有高压输出危险。
⑤、应对措施：如果没有直流输出，又急着做试验，请采用外触方式进行测量，完成后再返厂维修。
◆ 中试控股开关机构存在保护闭锁（如西门子、ABB开关）
◆ 处理办法：
①使用仪器提供的内电源操作开关合、分闸试验，必须解除闭锁，请现场技术人员或开关厂家人员根据现场控制柜的控制接线图，协助解除闭锁。
②用现场操作电源，用“外触发”方式试验。

文章图片

ZSGK-9B 开关(断路器)机械特性综合测试仪/10kV户外柱上断路器预防性试验仪器
简介
ZSGK-9B 开关机械特性综合测试仪中试控股可用于各种电压等级的真空、六氟化硫、少油、多油等电力系统高压开关的机械特性参数测试与测量。测量数据稳定，抗干扰性强，可在500KV等级及以下电站做实验，接线方便，操作简单，是高压开关检修试验最方便的工具。
特征
1.仪器可自动识别断口分、合闸状态，并根据参考断口状态提示相对应的合、分操作。
2.独立的12断口，可检测并提示断口的连接状态，方便用户检查接线。
3.机内可存储50组测试结果。
4.大屏幕液晶（320×240）LCD显示, 高级灰屏，阳光下不反光不黑屏，图文及汉字菜单操作提示，人性化菜单式界面，操作简便。
5.仪器具有强大的图形分析功能，实现波形和测量处理数据同屏显示，使测试过程更直观。
6.机内带有延时保护功能，断路器动作后能自动切断线圈电压，很好的保护了断路器和测试仪器。
7.本仪器可进行电动和手动分合测试。
8.中试控股可进行高、低电压实验，自动寻找最低分或合闸电压。
9.重合闸试验，可做合分、分合，分合分等参数测量。
10.真空接触器（单线圈）参数测量。

文章图片

参数
1．时间测量：12路
固有分闸（合闸）时间
分闸（合闸）相内不同期
分闸（合闸）相间不同期
合闸（分闸）弹跳时间（弹跳次数）
2．测试范围：0.01ms～10000ms
准确度：1ms～100ms内准确度0.1%±2个字，
大于100ms准确度0.5%±2个字
【真空|10kV户外柱上断路器预防性试验仪器】速度测量：刚分（刚合）速度
指定时间段（行程段或角度段）平均速度
测速范围：1mm传感器 0.01～25.00m/s ，
0.1mm传感器 0.001～2.50m/s ，
0.5°角度传感器0.01～25.00m/s
万能传感器：0.01～10.00m/s
3．中试控股行程测量：动触头行程（行程）
接触行程（开距）
过冲行程或反程（超程）
4. 传感器测量范围：直线位移传感器50mm ，分辨率:0.1mm ，行程0.1～50mm
直线位移传感器300mm ，分辨率:0.1mm ，行程10～300mm（选配）
直线位移传感器500mm ，分辨率:1mm ，行程10～500mm（选配）
360线传感器：360о,分辨率:0.5о,行程1mm～1000mm
5. 电流测量：显示电流为分（合）闸线圈的最大电流值
6．显示屏：320×240液晶屏，对比度可调
7．数据存储：可存储100组测量数据
8．打印机：高速热敏打印机
9. 中试控股仪器电源：AC/DC 220V ± 10%；50Hz ± 2%
10．直流电源：输出电压：25～265V连续可调，输出电流：≤ 15A(短时)
11．主机体积：360×250×140mm
12．使用环境： -10℃~+50℃
13．相对湿度：≤90%

文章图片

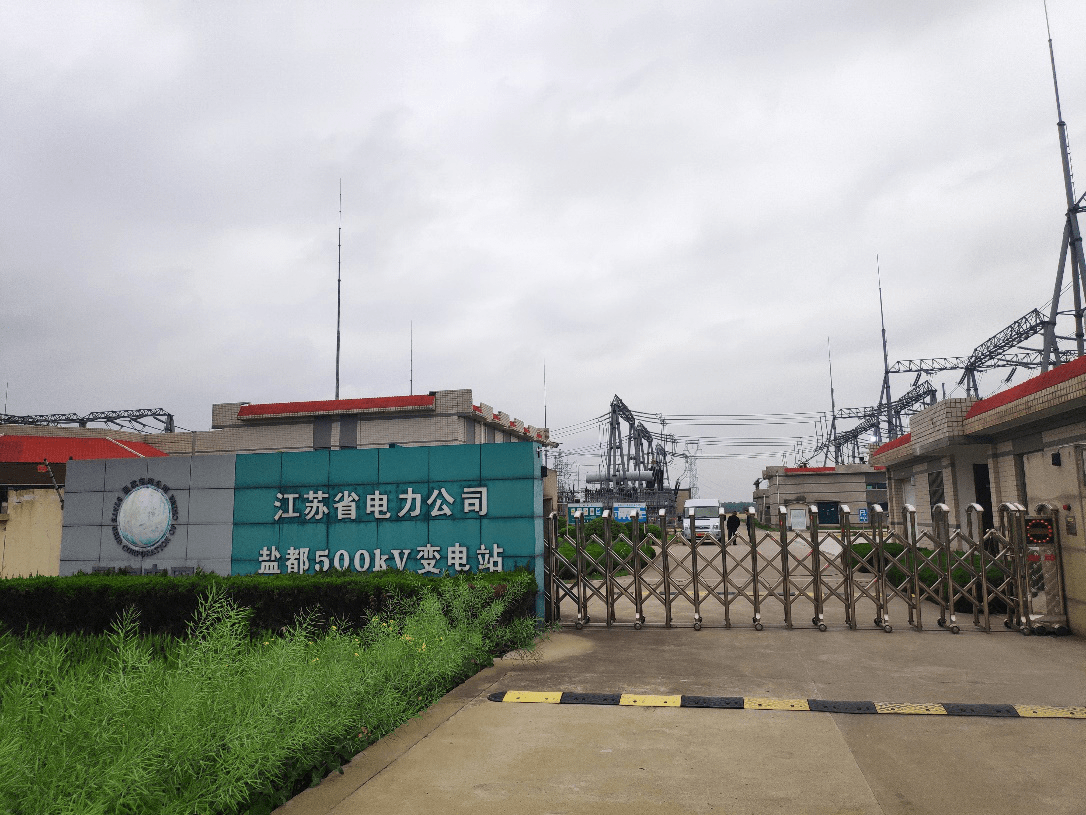

中试控股应客户要求，需对某公司500kV变电站和220kV变电站两处变电站提供技术支持服务，并确定于确定时间后便前往客户500kV变电站处。与客户沟通后，决定第二天直接驱车赶往现场进行试验。

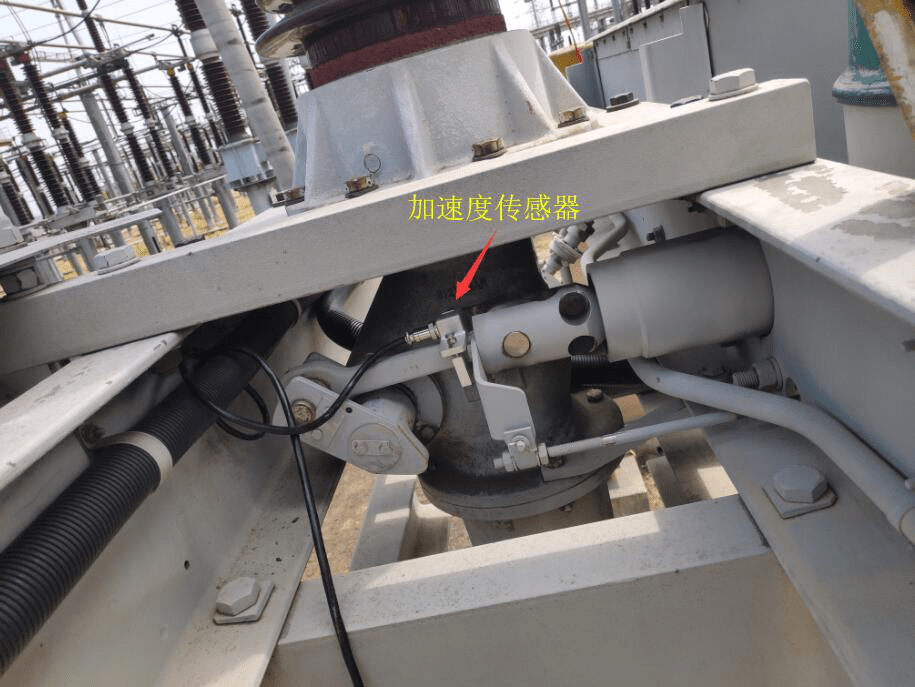

文章图片

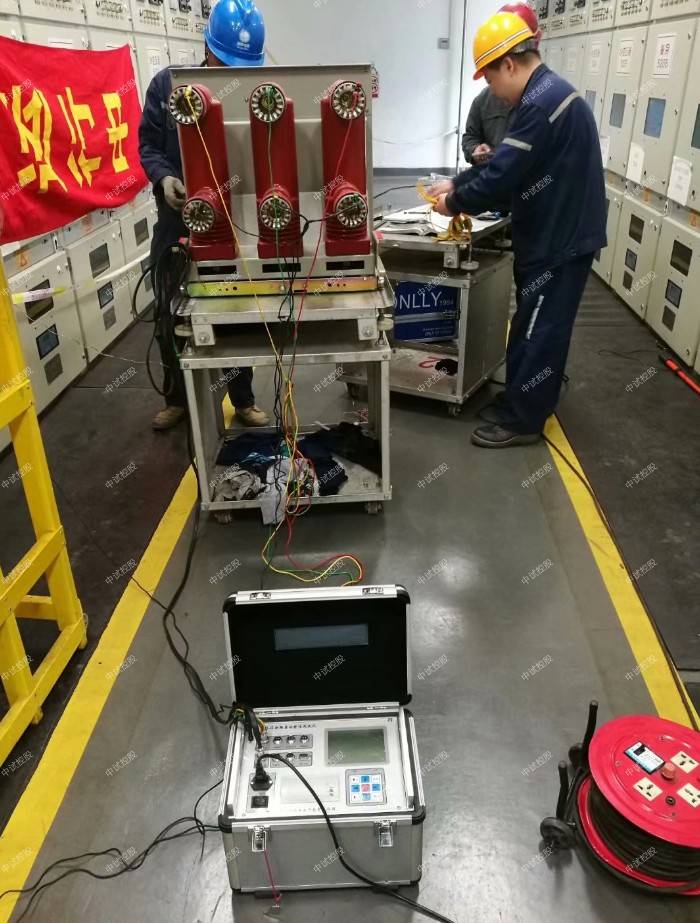

文章图片

经过4天的交流后，已经对中试控股产品熟练掌握，同时也对ZSGK-9B高压开关动特性测试仪高度认可，将进一步加强合作。
