SF6断路器的运行检查及维护保养、柱上断路器检测试验设备
SF6断路器在运行、检修过程中，柱上断路器检测试验设备一定要遵守《中试控股DL/T 639-1997 六氟化硫电气设备运行、试验及检修人员安全防护细则》。运行检查我们应该做的工作：
1) 检查断路器的外绝缘部分(瓷套)应完好，无损坏、脏污及闪络放电现象;
2) 对照温度-压力曲线，观察压力表(或带指示密度控制器)指示应在规定的范围内，并定期记录压力、温度值;
3)分、合闸位置指示器应指示正确，并分、合闸应到位;

文章图片

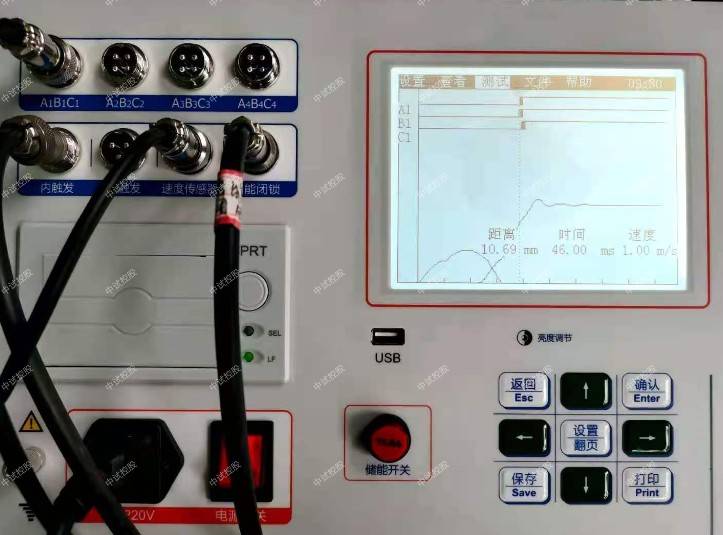

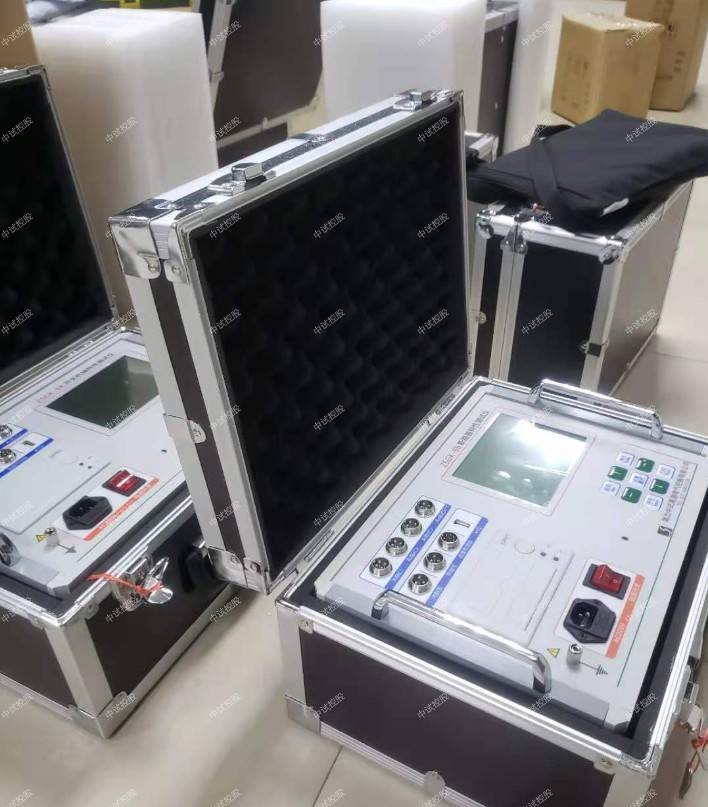

ZSGK-9A 开关(断路器)机械特性综合测试仪
简介
交流 / 交直流两用可选ZSGK-9A断路器特性测试仪（低电压动作测试仪）柱上断路器检测试验设备为适应现场测试高压开关动作特性的需要，开发研制的专用仪器。它以单片机为核心进行采样，处理和输出，仪器主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，高压开关动特性测试仪适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。
特征
1、ZSGK-9A高压开关动特性测试仪柱上断路器检测试验设备适用于中试控股国内外的所有型号的金属触头的SF6开关、GIS组合电器、真空开关、油开关。
2、直线行程传感器，旋转传感器,安装极为方便，简捷。
3、主机可存储多组现场分、合闸试验结果，机内实时时钟，便于存档保存试验日期、时间。
4、内置快速微型打印机，打印所有数据及图谱。
5、主机大屏幕、直透式、背景光液晶，对比度电子调节。全中文菜单提示操作，开关动作一次，显示所有数据及波形图谱。
6、仪器配有与PC机联机的《断路器数据分析管理软件Windows中文版》软件，试验结果可直接存入硬盘，也可输出到各类打印机上打印试验报告，使现场试验计算机化。
7、仪器具有强大的数据分析功能，能对断路器机械特性的各项指标参数进行有效分析。
8、中试控股配置速度自定义添加程序，用户可根据需要，自由添加各种刚分、刚合速度定义。
使用环境输入电源：220V±10% 50Hz±10% 大气压力：86～106kpa
温度：－10～40℃ 湿度：≦80%RH
安全性能绝缘电阻＞2MΩ
介电强度电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧
基本参数时间量程：4000.0ms ，分辨率：0.1ms
误差：①100ms以内， 0.1ms±1个字
②100ms以上， 0.1%±1个字
③同期
速度量程：20.00m/s ，分辨率0.01m/s
误差：①0～2m/s以内， ±0.1m/s±1个字
②2m/s以上， ±0.2m/s±1个字
量程分辨率误差
真空断路器 50.0mm 0.1mm 1%±1个字
SF6断路器 300.0mm 1mm
少油断路器 600.0mm
电流量程 20.00A ，分辨率0.01A
输出电源 DC30～250V数字可调/20A(瞬时工作)
外形尺寸(长×宽×高) 360×280×300mm3
重量 9kg

文章图片

注意的：
1)每年对外壳锈蚀部分进行防腐处理及补漆;
2)应定期对断路器转动及传动部位作一次润滑(半年一次) ，并操动3次应正常;
3)每两年一次对断路器所有密封面定性检漏，不应有10-6atm.cm3/s以上的漏点存在;
4)每年应进行一次SF6气体微量水分测试，中试控股测试结果对照水分-温度曲线，不应超过300ppm(20℃);
5)其它项目，如绝缘、操作试验等可按有关规定定期进行，试验结果应符合相关标准。

文章图片

柱上断路器检测试验设备、高压开关动特性测试仪传感器的安装
本仪器配备两种测速传感器，分别在不同情况下使用。两种传感器通过一根传感器信号线，连接到仪器的“速度传感器”插座上。

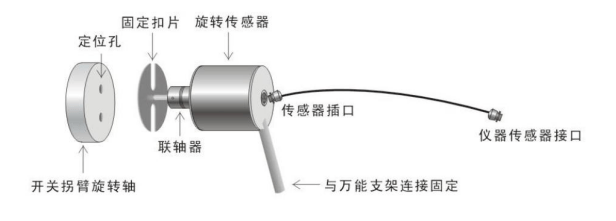

1. 旋转传感器
通用式传感器适用于传感器作直线运动时的测速，有些开关，尤其是进口和合资开关，中试控股直线传动部分被封闭在开关本体里面，通用传感器找不到安装地点。开关厂家出厂做速度试验时，在开关分合指示器或旋转轴上做试验，此种情况选用旋转传感器。

文章图片

安装注意：旋转传感器的轴应尽量与开关旋转轴保持同心，否则传感器旋转有阻碍，测出曲线的毛刺会很重，影响测试数据的准确。
2. 直线传感器（行程速度传感器）
如果需要很精确地测出，开关的动作行程，则需要使用直线传感器。

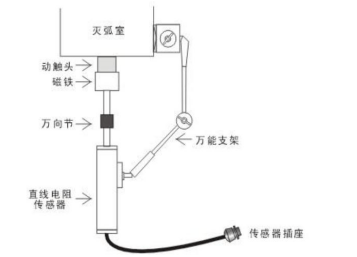

以某型号真空开关为例，如下图。中试控股直线电阻传感器在安装时，要保证传感器运动轴能够直线运动，用磁性万能支架固定好传感器。对于SF6开关、油开关，方法类似。

文章图片

【断路器|柱上断路器检测试验设备】提示：直线传感器因其现场安装的烦琐性，针对不同的开关，自己设计安装支架，中试控股保持传感器的拉杆与开关动触头的运动平行和同步，可以很精确地测出开关的运动行程及相应的速度。
