电源适配器是什么想必大家都清楚 , 那么电源适配器的调制方式有哪些?有什么特点?这些你了解多少?其实电源适配器有以下4种调制方式:

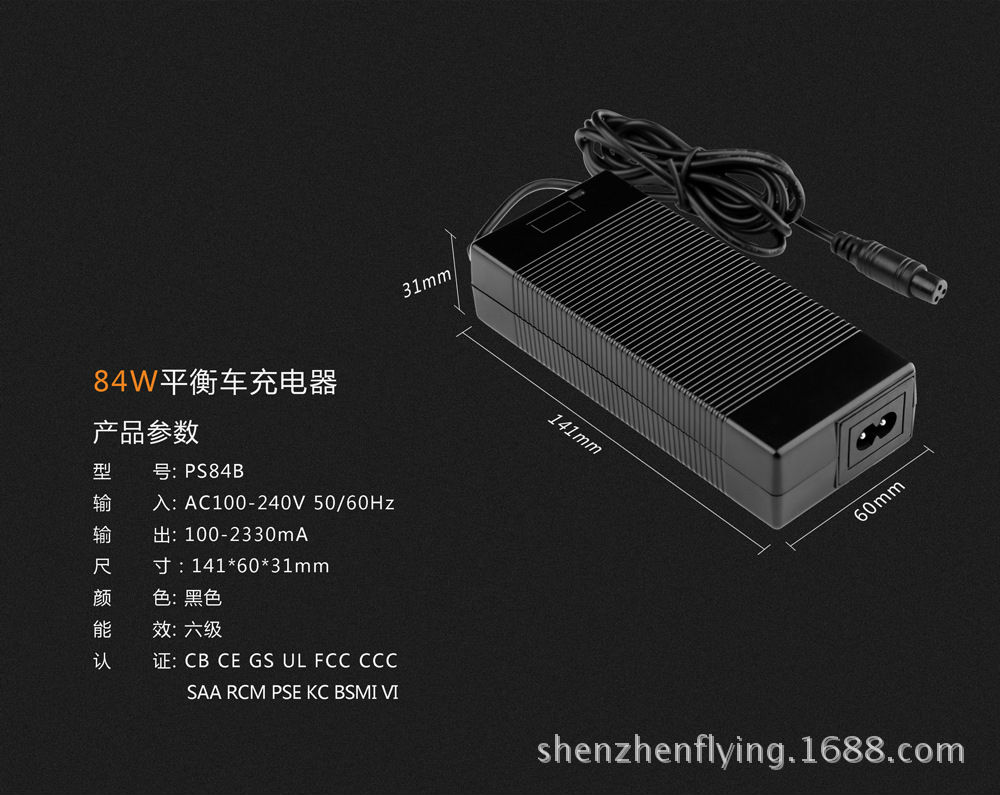

文章图片
1.脉冲宽度调制式 , 简称PWM , 即脉宽调制 。 其特点式开关周期为恒定值 , 通过调节脉冲宽度来改变占空比 , 实现稳压目的 。 其核心式PWM控制器 。 脉宽调制式开关电源的应用最为普遍 , 其占空比调节范围大 , PWM还可以和主系统的时钟保持同步 。
2.脉冲频率调制式 , 简称PFM,即脉频调制 。 其特点是脉冲宽度为恒定值 , 通过调节开关频率来改变占空比 , 实现稳压目的 。 其核心是PFM控制器 。 脉频调制式开关电源特别适合于便携设备 , 它能在低占空比、低频的条件下 , 降低控制芯片的静态电流 。
【稳压|电源适配器的4种调制方式】3.脉冲密度调制式 , 简称PDM,即脉密调制 。 其特点是脉冲宽度为恒定值 , 通过调节脉冲数实现稳压目的 。 它采用零电压技术 , 能显著降低功率开关管的损耗 。
4.混合调制式 。 它是⑴、⑵两种方式的组合 。 开关周期和脉冲宽度都不固定均可调节 。 它包含了PWM控制器和PFM控制器 。
文章图片
以上四种工作方式统称为“时间比率控制”(简称TRC)方式 , 其中以PWM控制器应用最广 。 需要指出的是 , PWM控制器既可作为一片独立的集成电路使用 , 亦可被集成在开关稳压器中或单片开关电源中 。 其中开关稳压器属于DC/DC变换器 , 开关电源一般为AC/DC变换器 。
