演示机型：华为MateBook X系统版本：win10APP版本：AutoCAD2014

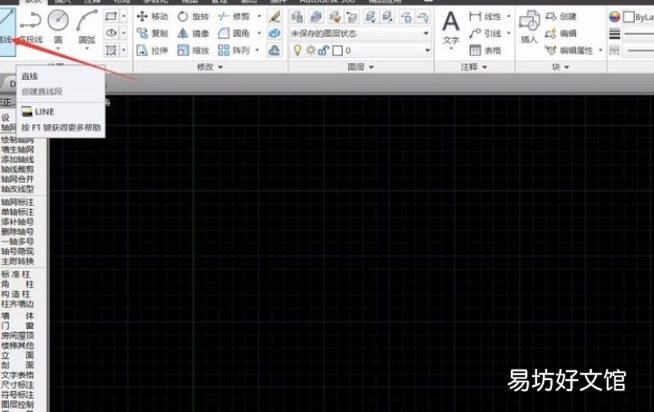

1、开启AutoCad软件,使用直线命令或者是直接使用矩形工具,绘制出一个矩形,只要带有角即可 。
文章插图
2、线条的长度不能够过长,否则会导致圆角命令无法生效,效果难以察觉 。
文章插图

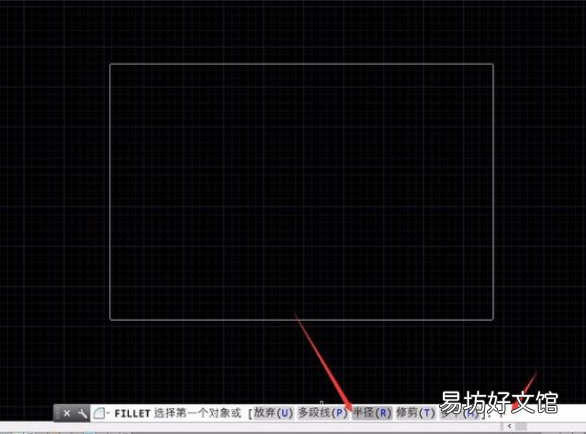

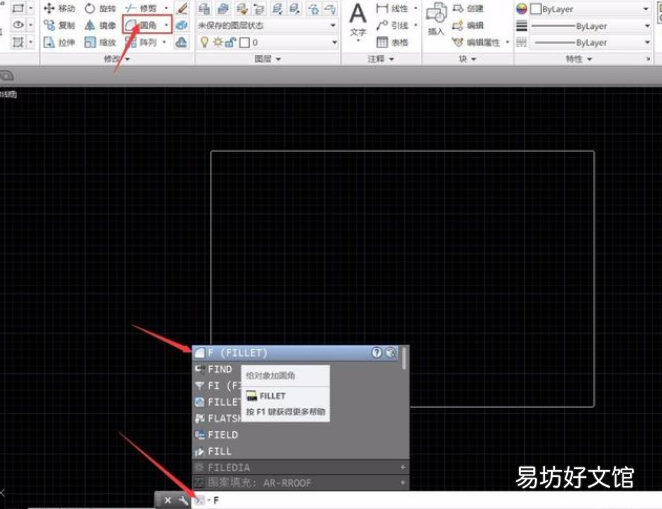

【cad圆角命令怎么用】3、进行圆角命令,在AutoCad上输入F（Fillet）圆角命令快捷键,或者在AutoCad的工具栏中点击圆角即可进入圆角命令 。
文章插图
4、将直角变为圆角,我们在圆角命令中首先需要确定一个半径值,在圆角命令中输入“R”,按下空格键或者回车确定,进行圆角的半径命令 。
文章插图

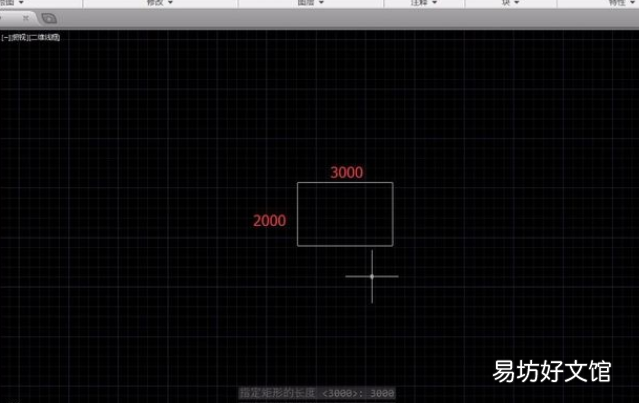

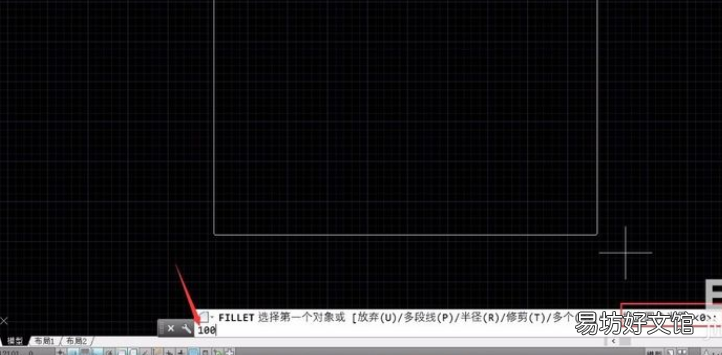

5、确定“R半径”后,AutoCad系统会提示我们输入半径的数字,我们输入的半径数值与我们绘制的矩形尺寸如果差距太大,就会导致无法进行后续命令 。
文章插图

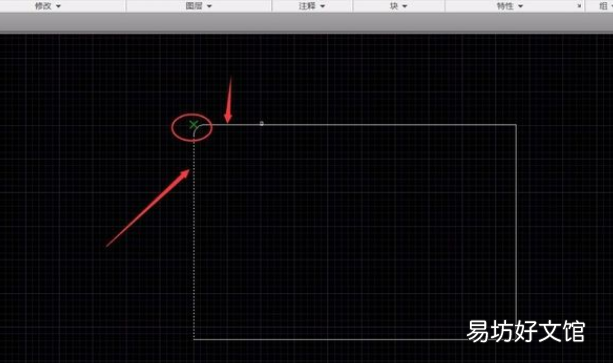

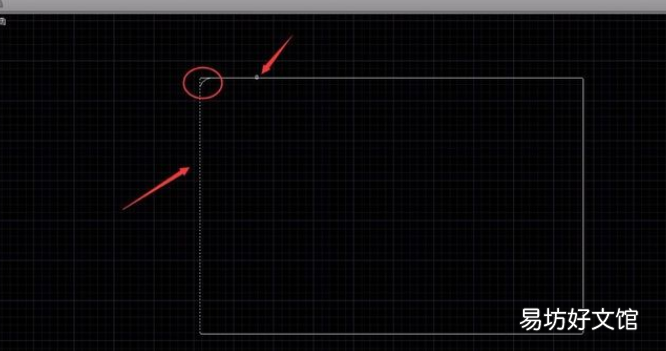

6、确定半径的数值之后,我们选中一条直线,可以看到AutoCad的鼠标变为了一个小方块,一次选择相邻的两条直线,AutoCad系统会在选择时,为我们显示圆角 。
文章插图

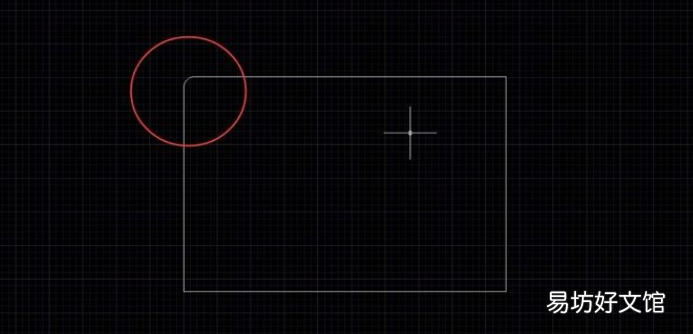

7、单机选中两条直线之后,圆角命令就会进行完全,原先的直角会按照我们设置的半径变为圆角,这样我们就完成了圆角的绘制 。
文章插图
8、如果我们要将圆角变为直角,我们只需要在半径数值上输入“0”,即可将圆角变为直角 。
文章插图
9、在调整时,AutoCad会以绿色的“×”提示我们两条线的相交点 。
文章插图
