断路器开关机械特性参数测试仪
(1)高压断路器发生误跳闸时可能的原因和判断的依据：
1)ZSGK-9C 开关(断路器)机械特性综合测试仪、断路器开关机械特性参数测试仪可能的原因：断路器操动机构误动作。
判断依据：继电保护无动作，电力网络无因故障造成的电压、电流波动。
2)可能的原因：继电保护误动作。一般是因继电保护整定值不正确，中试控股继电保护回路接错线，电压互感器或电流互感器二次回路故障等原因造成。
判断依据：应综合全部资料、数据和现象，进行综合分析。
3)可能的原因：二次回路存在问题。
a．二次回路发生两点接地引起断路器误跳闸。
判断依据：直流系统绝缘监察装置动作，发生直流接地；电力网络无因故障造成的电压、电流波动。
b．二次回路接线错误引起断路器误跳闸。
判断依据：经检查确有二次回路接错线现象。
4)直流电源问题：电力网络有故障或操作时，硅整流直流电源有时会出现电压波动、干扰脉冲等现象，使继电保护误动作。
(2)高压断路器发生误跳闸时处理的原则：
1)查明误跳闸原因。
2)设法临时排除造成误跳闸的原因，尽快恢复断路器运行。
3)及时处理引起误跳闸的因素。

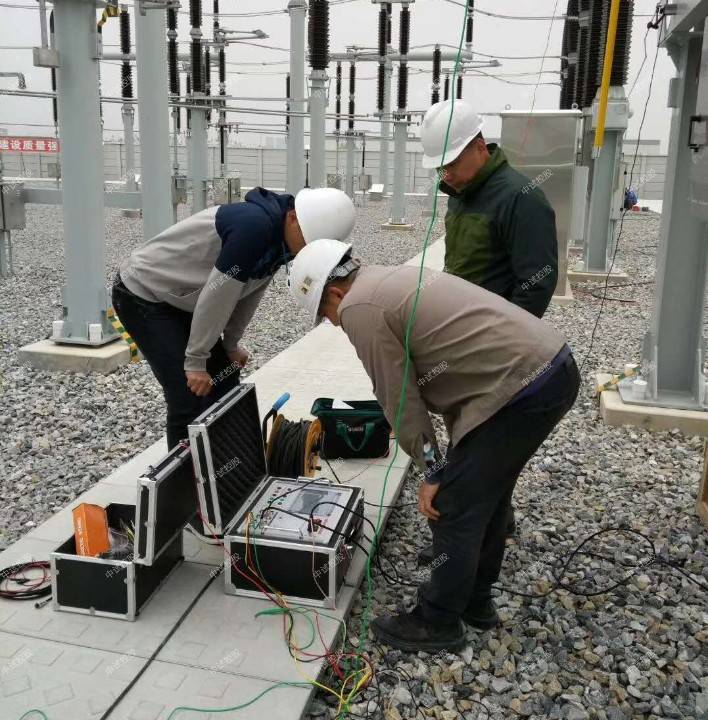

文章图片

ZSGK-9C 开关(断路器)机械特性综合测试仪、断路器开关机械特性参数测试仪
简介
ZSGK-9C开关机械特性测试仪（带合闸电阻功能）是我公司为适应现场测试高压开关动作特性的需要，开发研制的专用仪器。它以单片机为核心进行采样，处理和输出，主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。本高压开关动特性测试仪最大的不同在于可以配置通用测速传感器(加速度传感器) 。中试控股传统的测速传感器通常用滑线电阻器或光电传感器(分光栅和光电编码器两种) ，这几种都由运动和静止两部分组成。测速时，分别安装于开关的运动部件(动触头或提升杆)和静止部件(将军帽座或开关基座)上，而且配合要好。这样，针对不同的开关就需要制作很多不同的安装支架，现场安装和拆卸都很困难。我公司经过多年的研究，中试控股将加速度技术运用于开关测速中，解决了开关现场测速传感器安装难、配合难、测试难的技术难题。
通用测试传感器，又称为万能传感器。此传感器不需要传统传感器的复杂安装和环境要求，具有安装方便，简单等优点。
特征
1、适用于国内外生产的所有型号金属触头的SF6开关、GIS组合电器、真空开关、油开关。
2、直线行程传感器，旋转传感器，安装极为方便，简捷。
3、主机大屏幕、直透式、背景光液晶，对比度电子调节。全中文菜单提示操作，开关动作一次，显示所有数据及波形图谱。
4、主机可存储多组现场分、合闸试验结果，机内实时时钟，便于存档保存试验日期、时间。
5、内置快速微型打印机，打印所有数据及图谱。
6、仪器具有强大的数据分析功能，能对断路器机械特性的各项指标参数进行有效分析。
性能介绍
1、ZSGK-9C 开关(断路器)机械特性综合测试仪、断路器开关机械特性参数测试仪时间：12个普通金属断口的固有分、合闸时间。同相同期，相间同期。
2、重合闸：每断口的合－分，分－合,分-合-分过程时间:一分时间、一合时间、二分时间、金短时间、无电流时间值。
3、弹跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形；每断口的分闸反弹幅值。
4、速度：刚分、刚合速度，最大速度，时间－行程特性曲线。
5、电流：分、合闸线圈的分、合闸电流值、电流波形图。
6、动作电压：机内提供DC30～250V／20A数字可调断路器动作电源，中试控股自动完成断路器的低电压动作试验，测量断路器的动作电压值。

文章图片

技术参数
1、使用环境
输入电源：220V±10% 50Hz±10%
大气压力：86～106kPa
温度：-10～45℃
湿度：≤80%RH
2、安全性能
绝缘电阻：＞2MΩ
介电强度：电源对机壳工频1.5kV耐压1分钟，无闪络与飞弧。
3、基本参数
（1）时间：量程：16000.0ms
分辨率：0.1ms
误差：①200ms以内
±0.1ms+1个字
②200ms以上
±2％
③同期
±0.1ms
（2）速度：量程：20.00m/s
分辨率：0.01m/s
误差：①0-2m/s以内
±0.1m/s
②2m/s以上
±0.2m/s
（3）行程：
量程
分辨率
误差
真空断路器
50.0mm
0.1mm
±0.5mm
SF6断路器
300.0mm
0.1mm
±2mm
少油断路器
600.0mm
（4）电流：量程：20.00A 分辨率：0.01A
（5）断口类型：12路金属断口
（6）输出电源：DC30～250V数字可调／20A(瞬时工作)
（7）尺寸及质量：
主机：360mm×290mm×280mm 6kg
附件：370mm×280mm×220mm 9kg

文章图片

220kV断路器储能机构异常分析及对策
在2019年第10期《电气技术》杂志上撰文，针对某燃机电厂220kV气体绝缘封闭开关设备3年中多次发生断路器液压弹簧操纵机构内漏，由于发现不及时，造成运行和检修非常被动的情况，对断路器储能机构及二次回路详细检查、分析，最终确认在储能电机回路加装计数器，及早发现设备异常，及时进行处理。
气体绝缘金属封闭开关（gas insulated switchgear, GIS）设备由于占地面积少、运行维护简单、可靠性、中试控股安全性高等优点在电力系统中应用越来越多。 GIS的核心设备是断路器，其能承载正常工作电流，切除故障电流，在电网中具有保护和控制的双重作用，是保障电力系统安全的重要设备。
ZSGK-9C 开关(断路器)机械特性综合测试仪、断路器开关机械特性参数测试仪断路器动作时由操纵机构提供能量，其操纵机构有很多种，液压弹簧操动机构是其中之一。液压弹簧操动机构是由碟形弹簧作为储能部件、液压油为传动载体的高压断路器操动机构，因驱动能量大、传动平稳、动作速度快的特点，在高压断路器中得到了广泛应用。

文章图片

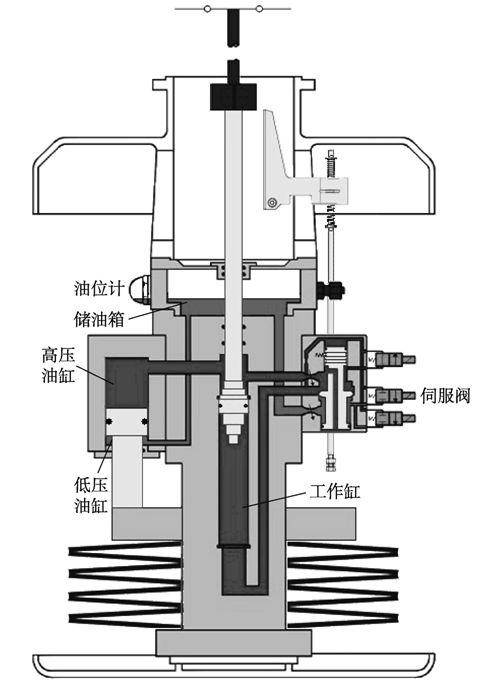

图1 液压弹簧操纵机组结构图
3）当开关接受分闸指令时，伺服阀动作使工作油缸活塞下部与储油箱相通，工作油缸上部与高压油缸相通，油压作用使断路器动触头向下运动，完成快速分闸。

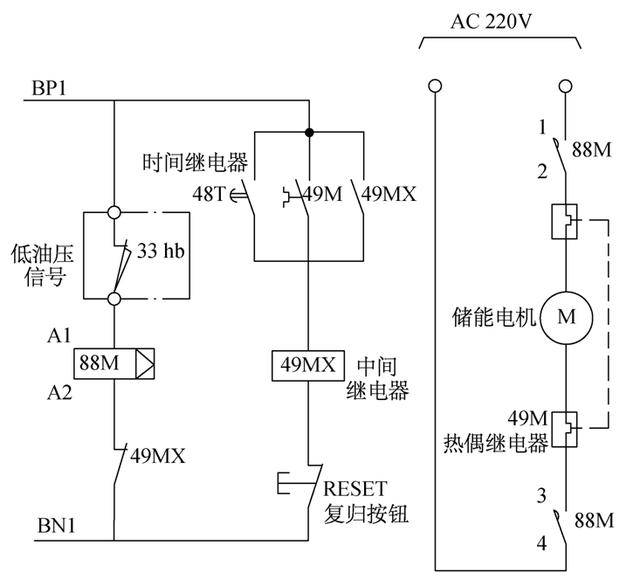

2）为什么机构内漏频繁打压时无任何报警信号?储能电机控制回路如图2所示，当高压油缸压力低至49.5MPa时， 33HB油压开关闭合，中试控股49MX常闭接点正常时在闭合状态， 88M储能电机直流控制交流接触器带电，储能电机动作，当油缸压力恢复后， 33HB油压开关断开使电机停止储能。

文章图片

文章图片

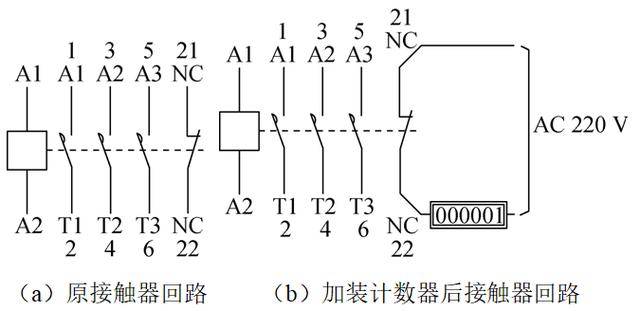

图3 储能电机接触器回路

文章图片

【动作|断路器开关机械特性参数测试仪】结论
