S180D+电缆识别仪
S180D+ 带电电缆识别仪是为电力电缆和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误，本中试控股仪器设计采用了PSK技术，结合精准算法。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。
发射机：带电电缆识别、停电电缆识别时发射信号给目标电缆，内置大功能率可充锂电池，自动阻抗匹配，全自动保护。发射机中试控股采用一体化专用工具箱式设计，用聚丙烯塑胶作为原料，添加新型复合填充料一次注塑成形，密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越，其箱体能承受约200kg的压力，主机超大LCD实时显示剩余电池电量，白色背光、发射信号动态指示，一目了然。

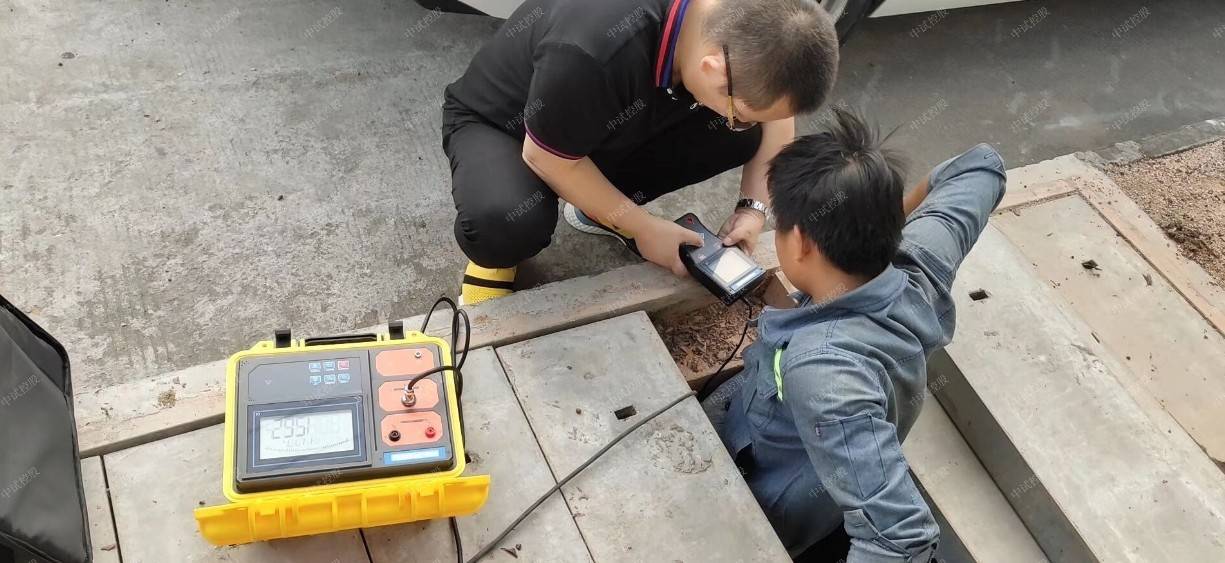

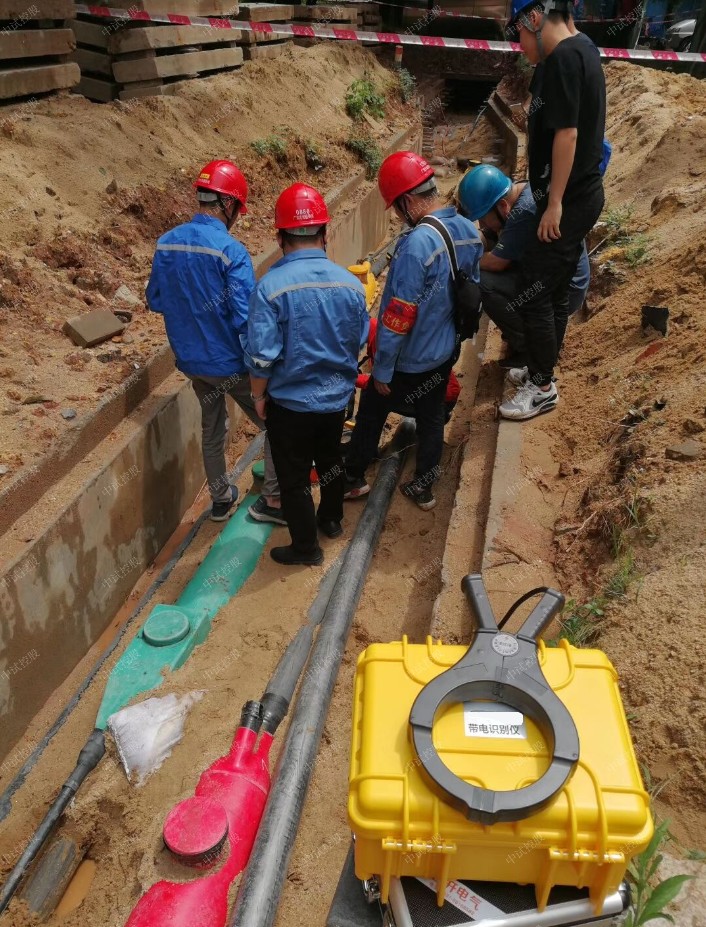

S180D+ 带电电缆识别仪发射钳：带电电缆识别时，发射钳将发射机发出的信号耦合到目标电缆上，钳口尺寸Φ125mm ，发射钳具有方向性，发射信号从发射钳上箭头指示方向流入。
带电识别时：中试控股采用卡钳耦合输出脉冲电流，通过发射钳耦合到目标电缆上（目标电缆为三芯带铠电缆），给电缆线芯注入复合脉冲电流信号，该脉冲电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测和识别；因脉冲电流有方向性，所以检测也具有方向性。

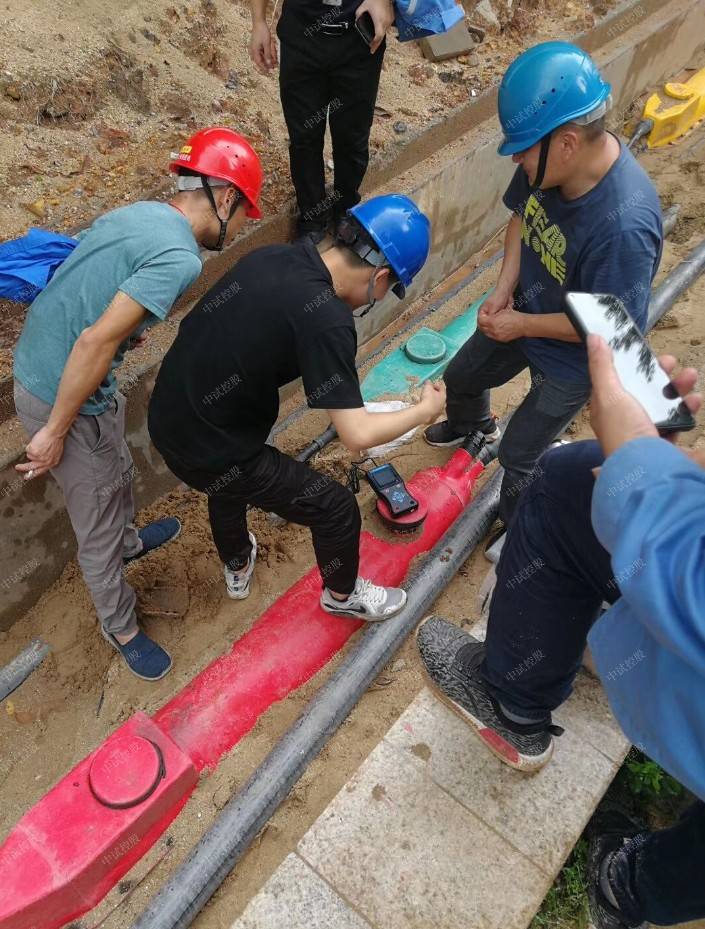

文章图片

停电识别时：采用直连输出脉冲电流，给电缆线芯注入脉冲编码电流信号，该电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测、解码、识别；因电流有方向性，所以检测也具有方向性。

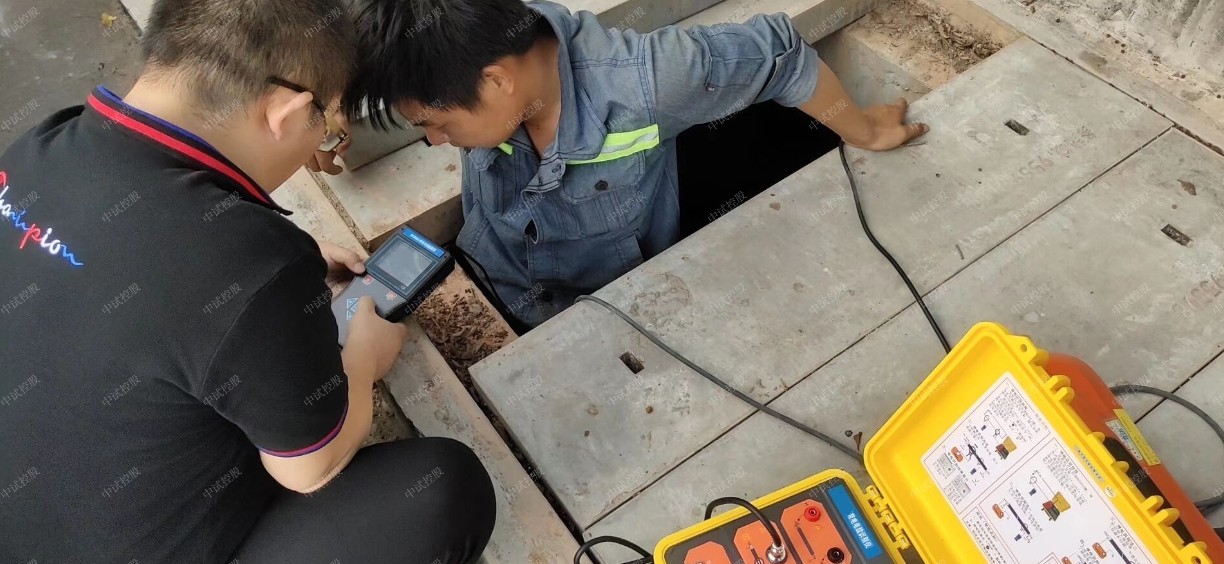

文章图片

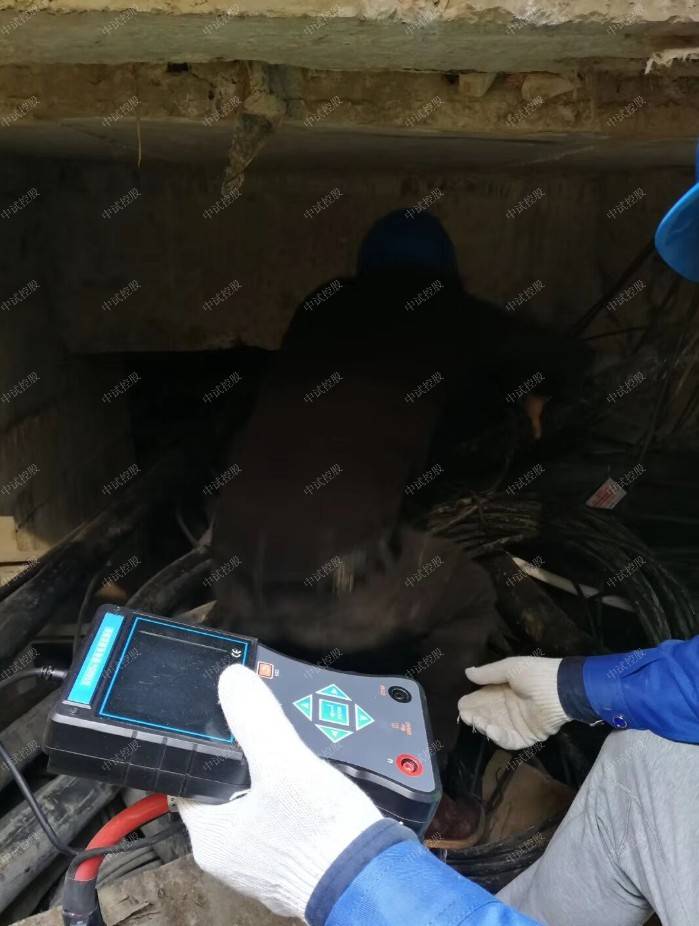

接收机：为手持设备， 3.5寸彩色液晶屏，内置高速微处理器，结合精准算法，对发射机的脉冲编码电流信号进行识别并解码，带电识别时具有发射信号标定功能，同时可以标定10条电缆，显示信号强度和检测结果，精美直观；彩色刻度条动态显示，一目了然，电缆识别成功打√ ，非目标电缆打× ，能快速自动识别目标电缆。同时可测试电压量程为AC 0.00V～600V(50Hz/60Hz) ，可测交流电流量程为AC 0.00A~5000A(50Hz/60Hz) ，可测电流频率45Hz～70Hz 。

文章图片

柔性电流钳：为洛氏线圈，具有极佳的瞬态跟踪能力，能快速识别发射机产生的脉冲编码电流，适用于粗电缆或形状不规则的导体。其钳口内径为约200mm ，可钳Φ200mm以下的电缆，不必断开被测线路，非接触测量，安全快速。

文章图片

特别提示：本中试控股电缆识别仪同时具有带电电缆识别及停电电缆识别功能，停电电缆识别时：严禁接入带电电缆中。带电电缆识别只适用于三芯带铠电缆。识别时，发射钳、接收钳不能混用，同时要保证输入信号方向的一致。

文章图片

S180D+ 带电电缆识别仪操作指南
一、概述：
S180D+ 带电电缆识别仪是中试控股用于在电力电缆架设、迁移维护以及故障处理中将某一特定电缆从一束电缆中识别出来的专用仪器。它在识别某一特定电缆时除了将电流方向作为标准，还将电流幅度值作为判断标准，这种双重判断标准更可能可靠准确地识别电缆。该仪器是一小型化手提式、紧凑型设备，装在铝合金箱内，由一个发生器，一个带卡钳的接收机及连线构成。
二、技术指标：

S180D+ 带电电缆识别仪仪器供电：电缆识别仪主机由交流220V供电，接收机由一节9V电池供电。
卡钳：卡钳是一电流交换器，钳口内口尺寸为120mm ，在卡钳内感应出电压，电压幅度由电流强度决定，其极性由电流方向决定。

文章图片

三、工作原理：
【目标|S180D+电缆识别仪】中试控股为了可靠准确地识别电缆，需要给被识别电缆加一特殊的信号，该信号要被专用接收机接收， S180D+ 带电电缆识别仪利用这一特性便能识别出要找的电缆。发生器将周期性的单极性电压脉冲馈入要识别的电缆中，该电缆需要在远端接地，传感器线圈中感应的电压在表头中显示出来，如果传感器按上述方式连接，指针摆动方向可显示电流方向，即只有电流流出的这根电缆指针向一边偏，这根就是要找的电缆。所有其它电缆只流过返回电流，指针向另一边偏、或无脉动电流，指针不偏转。接收机上的放大调节器可调整信号强度。
