真空断路器开关机械动特性测试仪
ZSGK-V高压开关动特性测试仪、中试控股真空断路器开关机械动特性测试仪
测量断路器的分、合闸速度
测量断路器的分、合闸速度,应符合下列规定
1测量断路器的分、合闸速度,应在断路器的额定操作电压气压或液压下进行;
2实测数值应符合产品技术条件的规定;
3现场无条件安装采样装置的断路器,中试控股可不进行本试验
真空断路器试验规范
真空断路器试验项目及标准
1、辅助及控制回路交流耐压
试验方法
辅助和控制回路交流耐压值为1000V ， 可采用试验变压器或兆欧表摇测1min代替 ， 安全措施及注意事项试验中回路中不应有其它工作进行 ， 中试控股使用兆欧表测量后应充分放电 ， 试验标准不应有击穿情况
2、合闸接触器和分合闸电磁铁线圈的直流电阻和绝缘电阻
【回路|真空断路器开关机械动特性测试仪】试验方法
ZSGK-V高压开关动特性测试仪、真空断路器开关机械动特性测试仪
使用10A直流电阻测试仪测量合闸接触器和分合闸电磁铁线圈的直流电阻 ， 使用1000V兆欧表测量绝缘电阻 ， 安全措施及注意事项测量后应充分放电 ， 试验标准
1）绝缘电阻不低于1MΩ 。
2）直流电阻应符合规定
3、断路器整体和断口间绝缘电阻
试验方法
使用2500V兆欧表测量真空断路器整体对地和断口间绝缘电阻 ， 安全措施及注意事项
1）试验时应记录环境温度 。
2）测量后对所测回路进行放电 ，
试验标准
交接时、大修后：35kV 3000 MΩ 10kV 1200 MΩ
运行中：35kV 1000 MΩ 10kV 300 MΩ
4、导电回路电阻
试验方法
将断路器合闸 ， 中试控股将导电回路测试仪试验线接至断路器一次接线端上 ， 电压线接在内侧 ， 电流线接在外侧 。 如采用直流压降法测量 ， 则电流应不小于100A；
安全措施及注意事项
接线时应和注意保持与带电设备距离；
试验标准
导电回路电阻数值应符合规定
5、合、分闸时间及同期性及合闸弹跳时间
试验方法
1）将断路器特性测试仪的合、分闸控制线分别接入断路器二次控制线中 ， 中试控股用试验接线将断路器一次各断口的引线接入测试仪的时间通道 。
2）将可调直流电源调至额定操作电压 ， 通过控制断路器特性测试仪 ， 对真空断路器进行分、合操作 ， 得出是各相合、分闸时间及合闸弹跳时间 。 三相合闸时间中的最大值与最小值之差即为合闸不同期；三相分闸时间中的最大值与最小值之差即为分闸不同期 。
3）试验时也可采用站内直流电源作为操作电源；对于电磁操作机构 ， 应将合闸合控制线接至合闸接触器线圈回路安全措施及注意事项
1）试验时也可采用站内直流电源作为操作电源；对于电磁操作机构 ， 应将合闸合控制线接至合闸接触器线圈回路 。
2）采用外接直流电源时 ， 应防止串入站内运行直流系统试验标准
1）合、分闸时间与合、分闸不同期应符合制造厂的规定 。
2）合闸弹跳时间除另有规定外 ， 应不大于2ms
6、合闸接触器及合、分闸电磁铁的最低动作电压试验方法
1）中试控股将直流电源的输出经刀闸分别接入断路器二次控制线的合闸或分闸回路中 ， 在一个较低电压下迅速合上并拉开直流电源出线刀闸 ， 断路器不会动作 ， 逐步提高此电压值 ， 重复以上步骤 ， 当断路器正确动作时 ， 记录此前的电压值 。 则分别为合、分闸电磁铁的最低动作电压值 。
2）如果存在第二分闸回路 ， 则应同时测量第二分闸电磁铁的最低动作电压
试验标准
1）并联合闸脱扣器应能在其交流额定电压的85％—110％范围或直流额定电压的80%—110％范围内可靠动作；并联分闸脱扣器能在其额定电源电压的65％—120％范围内可靠动作 ， 当电源电压低至额定值的30％或更低时不应脱扣 。
2）在使用电磁机构时 ， 合闸电磁铁线圈的端电压为操作电压额定值的80％（关合电流峰值大于50kA时为85％）时应可靠动作 。
7、断路器主回路对地、断口间及相间交流耐压
试验方法
1） 对断路器分别进行三相合闸对地、断口间以及相间进行耐压 。
2）试验电压为：
10kV等级为35kV ， 1min ，
35 kV等级为80kV ， 1min 。
安全措施及注意事项
1）接线时应注意保持与带电设备距离 。
2）试验过程应有人监护并呼唱 ， 当出现异常情况时 ， 应立即停止试验 ， 降低电压 ， 断开电源 ， 被试品进行接地放电后再对其进行检查 ， 查明原因后 ， 方可继续试验试验标准试验中无击穿、闪络
8、灭弧室真空度测试
真空度应符合规定
9、测量绝缘拉杆的绝缘电阻
10、断路器操作机构检查试验
断路器机构分和闸灵活 ， 无卡涩；机械连锁正确 ， 位置指示明显无误；中试控股辅助开关动作灵活、接触可靠 。

回路|真空断路器开关机械动特性测试仪
文章图片

ZSGK-V高压开关动特性测试仪、真空断路器开关机械动特性测试仪
简介

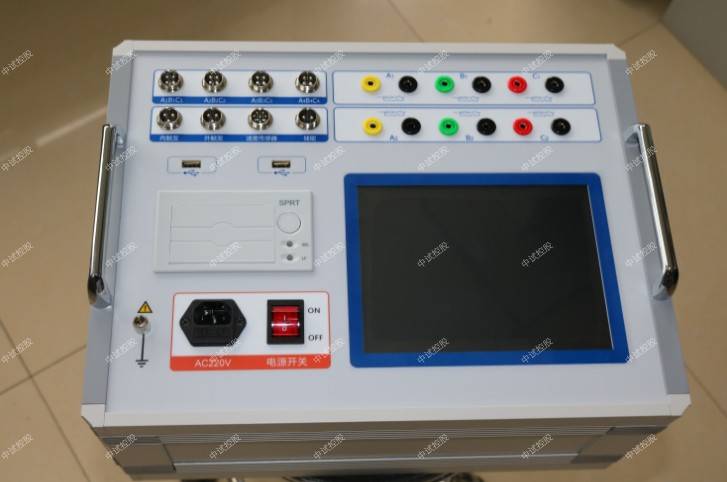

ZSGK-V高压开关动特性测试仪是为适应现场测试高压开关动作特性的需要 ， 开发研制的专用仪器 。 仪器以单片机为核心进行采样 ， 处理和输出 ， 高压开关动特性测试仪主要特点是采用汉字提示以人机对话的方式操作 ， 汉字显示结果并打印输出 ， 具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点 ， 适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试 。
特征
1、12个断口的固有分、合闸时间；
2、重合闸时间；
3、分、合闸最大不同期性；
4、刚分、刚合速度；
5、弹跳时间及幅度；
6、开关开距及开关超行程（真空开关预置开关行程）；
7、分、合闸平均速度；
8．低电压动作试验；
9、显示、打印速度—距离曲线 。
参数
时间测量 同时可测量断口数 ≤12个
测定过程整定时间 0～6秒
分辨率 0.1m
开关开距、开关超行程、弹跳幅度测量 量程 ＜1000mm
分辨率 1mm
测量误差 时间测量误差 ±1%
行程测量误差 ±1%
速度测量范围 0～20m/s
内置电源 输出电压 20V～230V
误差 1%
工作条件 工作电压 AC220V±10%
频率 50Hz
功耗 ≤60w
使用环境温度 0～40℃
使用环境湿度 ≤90%
400×350×200mm3
重量 7kg

回路|真空断路器开关机械动特性测试仪
文章图片

ZSGK-V高压开关动特性测试仪、真空断路器开关机械动特性测试仪
降低真空断路器负荷开关回路电阻值的措施
真空断路器断路器的回路电阻值是评价电器连接接触质量的重要指标 ， 中试控股也是现在电力系统中使用比较多见的一种高压断路器 ， 在电力预防性试验项目中要对真空泡 ， 机械性能做相应的试验 ， 同时也要对断口做交流耐压和回路电阻的测试 ， 然而在有些情况下回路电阻测试值与标准值偏大 ， 导致无法投运 ， 这种情况往往是断口的间隙过大或者表面氧化所造成 ， 一般只需要简单处理再次测量即可达到试验要求 。
断路器处理措施
安装完毕后 ， 重测回路电阻值 ， 如果测得电阻值过大可重新打磨和清洗导电板、油压活塞、静触座和中间触座 ， 对于和空气有接触的表面涂上凡士林 ， 可降低主回路电阻达到规定的电阻值 。
造成接触电阻过大的几点原因
（1）导电部分产生氧化物；
（2）螺丝松动 ， 紧固力矩；
（3）弹簧机构弹力降低了 。
ZSGK-V高压开关动特性测试仪、真空断路器开关机械动特性测试仪造成回路电阻降低的情况虽然很少有发生 ， 但是也是会遇到 ， 2017年中试控股在广东某10KV变电系统测试时 ， 检测出6套开关回路电阻不合格 ， 以上方法同样适用于负荷开关 ， 刀闸的处理和修复 。
断路器在整个电力系统中有着相对重要的作用 ， 它的作用在于能够实现对设备的控制及保护等功能 ， 主要体现在其能控制回路与保护、自动装置等之间相互联系 。
1.断路器辅助触点转换异常现象
在操作断路器合闸时 ， 如果绿灯闪光红灯不亮或者红绿灯都熄灭则说明断路器辅助触点转换出现异常 ， 又或者是在操作分闸时 ， 出现红灯闪光、绿灯不亮或者是红绿灯都熄灭时也说明出现异常现象 。
2.断路器辅助触点转换异常处理
当断路器辅助触点转换出现异常时 ， 首先要做的就是及时汇报调度 ， 查看后台监控系统的信号 ， 中试控股重点关注断路器变位的情况 ， 电流、有功是否正常 ， 必要时可以与调度监控中心核实 ， 然后到现场检查断路器的二次回路和机构 ， 在排查故障确实属于断路器辅助节点问题 ， 为避免开关的不正常的分合 ， 必须采取必要的措施 。 并及时上报检修班组 ， 待停电后进行处理 。
3.断路器异常处理注意事项
中试控股关于断路器运行时 ， 发出控制回路断线信号 ， 造成这一现象的原因有很多 ， 中试控股必须要根据后台机相关的信息和现场检查设备情况进行分析 ， 电源回路是否正常 ， 保护装置的二次回路是否正常 ， 开关机构储能是否正常 ， 开关SF6气体压力有无异常等 。 运行对发现的问题采取必要的控制措施后 ， 通知相关的检修继保人员进一步排查和处理 ， 想方设法将设备故障对电网其他设备的影响降至最低 。
