高压断路器交流耐压试验装置
108kVA/108kV变频串联谐振交流耐压试验装置

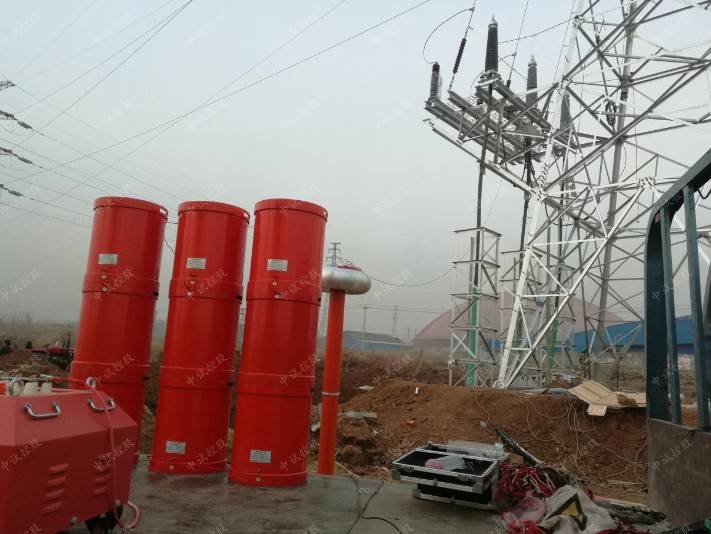

文章图片

参数
（一）指生产代码
108指设备能输出的最大额定容量，单位为kVA
108指设备能输出的电压等级，单位为kV；
（二）108kVA/108kV交流耐压试验装置技术指标
1．额定电压：
27kV---满足10 kV电缆,变电站的交流耐压试验；
54kV---满足35kV电缆交流耐压试验；
108kV---满足35kV系统， 110kV电缆的交流耐压试验；
2.输出电压波形畸变率：<1.0％
3.允许连续工作时间：额定条件下一次性工作30分钟，中试控股在对35kV电缆耐压时，满足连续工作60分钟
4．装置自身品质因数：Q>50
5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）
6．电缆试验时满负荷下品质因数：Q>30（与负载相关）
7．主变压器试验满负荷时品质因数：Q>30（与负载相关）
8. GIS ，开关等试验满负荷时品质因数：Q>50（与负载相关）
9．输入电源：单相380V
10．频率调节范围：20Hz～300Hz
断路器耐压试验仪器
超低频高压发生器是进行超低频耐压试验的重要设备，那么超低频高压发生器进行电缆的超低频耐压试验方法是怎么样的呢？
超低频高压发生器主要用来进行高压电力设备的绝缘耐压试验，具有升压快、电压等级高、重量轻等特点，适用于在现场对聚乙烯、交联聚乙烯塑料电缆及其它高压电气设备进行绝缘耐压试验。可广泛用于电力部门和工矿企业对敷设电缆及其它高压设备进行现场试验的检查和验收。一直深受广大电力工作者的欢迎。
超低频高压发生器电缆耐压试验(举例)
1、将与试品相连的电器设备全部脱离试品电缆。
2、采用10000V兆欧表对试品电缆各相分别进行绝缘电阻试验，记录试验值。
3、试验电压峰值：Umax=3Uo ，其中Uo为电缆导体对地或金属屏蔽之间的额定工作电压。例如：额定电压为10KV电缆，单相额定电压Uo：Uo=10/√3kV所以试验电压峰值为：Umax=3Uo =3×10/√3kV =√3×10kV =17.32kV
11．系统测量精度：1.5％
12．装置具有过压、过流、零位启动等保护功能
（三）设备遵循标准
《电气装置安装工程电气设备交接试验标准》 GB50150-2006
《中试控股高压谐振试验装置》 DL/T 849.6—2004
《电抗器》 GB10229.88
《电力设备预防性试验规程》 DL/T596-1996
《耦合电容器和电容分压器》 IEC358(1990)
（四）设备主要配置及技术参数说明：
1.变频电源1台：
额定功率：6kW；
输入电压：单相 380V±10% 45～65Hz
输出电压：0～400V可调
输出电压频率：30～300Hz
0.1Hz步进可调
频率不稳定度≤0.02%
输出电流：0～15A
2.高压电抗器（共4台）：27kV/1A
额定工作电压：27kV
额定工作电流：1A
额定电感量：96H
连续工作时间：60min
温升：小于60度
工作频率：30～300Hz
【电缆|高压断路器交流耐压试验装置】3.激励变一台：
额定容量：6kVA
输入电压：400V
输出电压：1.5kV/3kV/5kV,1.5kV用于10kV,3km电缆以下耐压试验;3kV用于35kV电缆,1km,10kV变电站系统耐压试验;5kV用于35kV变电站系统耐压试验。
4.电容分压器一台：110kV纯电容式：
自身电容量：1000pF
工作频率：30～300Hz
不确定度：1.5%
额定电压:110kV/1000pF
特征
串联耐压在电力系统中应用的优点：
1、所需电源容量大大减小。串联耐压电源是利用耐压电抗器和被试品电容耐压产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，中试控股试验所需的电源功率只有试验容量的1/Q 。
2、设备的重量和体积大大减少。串联耐压电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，耐压激磁电源只需试验容量的1/Q ，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30 。
3、改善输出电压的波形。耐压电源是耐压式滤波电路，能改善输出电压的波形畸变，中试控股获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。
4、防止大的短路电流烧伤故障点。在串联耐压状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q 。而并联耐压或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。所以，串联耐压能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。
5、不会出现任何恢复过电压。试品发生击穿时，因失去耐压条件，中试控股高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。
我公司调频耐压装置主要功能及其技术特点：
1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪落时闪落保护动作并能记下闪络电压值，以供试验分析。
2、整个装置单件重量很轻，最大不超过40kg ，便于现场使用。
3、装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。
工作模式为：全自动模式、手动模式、自动调谐手动升压模式、
4、能存储，存入的数据编号是数字，方便的帮助用户识别和查找。
5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到耐压点。
6、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。
4、试验时间：60分钟。
5、可分相进行测试。试品电缆的电容值在试验设备负载容量能力范围内时，可将试品电缆三相线芯并联后，同时进行耐压试验。
6、用随机附带的专用柔性连接电缆将试验设备与试品电缆方法相连接。合上电源，设定好试验频率、时间和电压以及高压侧的过流保护值、过压保护值，然后开始升压试验。升压过程应密切监视高压回路，监听试品电缆是否有异常响声。升至试验电压时，即开始记录试验时间并读取试验电压值。
7、试验时间到后，仪器自动停机。试验中若无破坏性放电发生，则认为通过耐压试验。
8、在升压和耐压过程中，如发现输出波形异常畸变，而且电流异常增大，电压不稳，试品电缆发生异味，烟雾或异常响声或闪烙等现象，应立即停止升压，停机后查明原因。这些现象如果是试品电缆绝缘部分薄弱引起的，则认为耐压试验不合格。如确定是试品电缆由于空气湿度或表面脏污等原因所致，应将试品电缆清洁干燥处理后，再进行试验。
9、试验过程中，如果遇到非试品电缆绝缘缺陷使仪器出现过流保护，在查明原因后，应重新进行全时间连接耐压试验。不得仅进行“补足时间”试验。不同的厂家生产的超低频高压发生器使用方法都是相似的，但是还是需要电力工作者在使用之前熟读产品使用说明书，并严格按照说明书的要求来进行试验，以期达到仪器的测试精度和效果。
从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，且操作简单，与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。
ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz
超低频高压发生器适用于：交联聚乙烯绝缘电力电缆的耐压试验 /
水力发电机和大型发电机的耐压试验。 0.1Hz超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。尤其中试控股在对大型发电机、电缆等试品进行工频耐压试验时，发挥着明显巨大的作用。
高压断路器交流耐压试验装置结合了现代数字变频先进技术，采用微机控制、升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。除此之外，该设备还有以下特点：1、电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确。
2、过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０毫秒。
3、过流保护：设计为高低压双重保护，高压侧可按设定值进行精确停机保护。
4、低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０毫秒。
5、高压输出保护电阻设计在升压体内，所以外面不需另接保护阻。
6、由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。
该仪器就是为了弥补目前国内外调制技术上存在的正玄波波形不标准、测量误差大、高压部分有火花放电、设备笨重、设备功耗较大等不足之处而制造。中试控股超低频高压发生器之所以性能优良完全取决于它，所以实地考察也是了解直接的方法。
高压断路器交流耐压试验装置主要是针对35kV及以下电压电缆、电机等的非破坏性绝缘耐压试验设计制造而成。接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。
高压断路器交流耐压试验装置多重保护,确保安全使用!
1.等效性好：科学理论和实践证明， 0.1Hz超低频耐压试验与工频耐压试验具有很好的等效性；
2.具有过压保护功能，超低频电缆耐压测试仪设计为高低压双重保护，中试控股高压侧可按设定值进行停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms；
3.高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻；
4.具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行停机保护；低压侧的电流超过额定电流时将进行停保
护，动作时间都小于20ms；
5.由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。
6.电流、电压、波形数据均直接从高压侧采样获得，所以数据准确；
7.体积小：理论上容量为工频的1/500 ，所以体积小、重量轻；
8.破坏性小：0.1Hz超低频耐压试验不会象直流耐压试验对绝缘具有较大的破坏性，有害极化电荷不会进入电介质；
9.技术先进：中试控股采用电力电子元件，微电脑控制，安全简单，操作方便，数据可靠；
10.高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻；
11.由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。
1、理论上容量是工频的1/500 ，真正体积小、重量轻、操作简便。
2、不会像直流试验那样易损坏电缆。中试控股不受试品之电容效应影响。
3、超低频交流测试不会在绝缘中产生树状间隙。
4、有害极化电荷不会在测试过程中进入电介质。
0.1Hz超低频高压发生器功能特点：
1、采用数字变频技术，微电脑控制，测试过程完全自动化。
2、多频率选择：0.1Hz ， 0.05Hz ， 0.02Hz ，增强了带载能力。
3、过流过压自动保护，自主知识产权依据电力标准研发和设计制造。

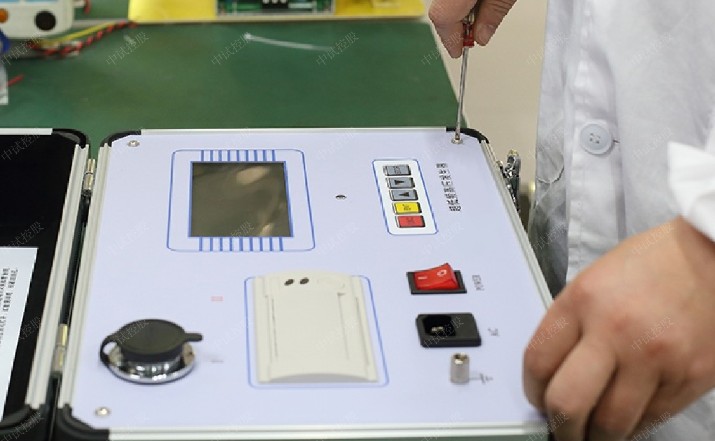

文章图片

1.输出额定电压：30KV ， 40KV ， 50KV ， 80KV ， 90KV
2.输出频率：0.1Hz、0.05Hz、0.02Hz
3.带载能力： 0.1Hz 1.1μF
0.05Hz 2.2μF
0.02Hz 5.5μF
4.测量精度：3%
5.电压正，负峰值误差：≤3％
6.电压波形失真度：≤5％
7.使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85％RH
8、输出频率：0.1Hz、0.05Hz、0.02Hz；
超低频高压发生器又称之为超低频耐压试验仪。中试控股实际上都是以超低频高压发生器为核心设备，搭配其他组件，进行高压耐压试验。很多人都对直流高压发生器比较了解，但是对超低频知道的甚少。那它中试控股主要性能、特点如何呢？

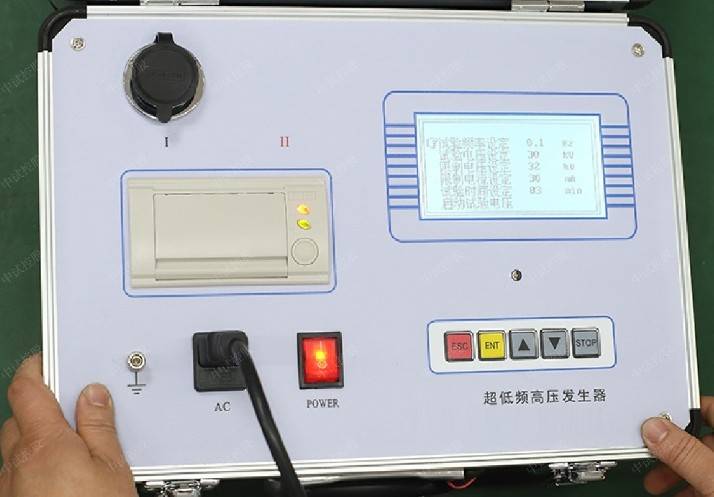

文章图片

1、破坏性小：0.1Hz超低频耐压试验不会象直流耐压试验对绝缘具有较大的破坏性，有害极化电荷不会进入电介质。
2、体积小：理论上容量为工频的1/500 ，所以体积小、重量轻。
3、等效性好：科学理论和实践证明， 0.1Hz超低频耐压试验与工频耐压试验具有很好的等效性。
4、技术先进：中试控股采用新电力电子元件，微电脑控制，安全简单，操作方便，数据可靠。
5、操作方便：接线简单，傻瓜式操作;
6、保护全面：多重保护（过压保护、高低压侧过流保护），动作迅速（动作时间≤20ms）,仪器安全可靠;
7、控制器和高压发生器低压连接，光电控制，使用安全可靠。
现在国内外的超低频信号的调制和解调的机械装置，所以没有标准的正弦波形，测量误差，高压部分有火花放电，重型设备，和两个正弦波，四象限也需要高电压和高功率电阻放电的塑料，所以设备整体功率消耗
中试控股的 ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz高压断路器交流耐压试验装置属于超轻型交流耐压试验，打耐压时候对电缆没有损伤。
高压断路器交流耐压试验装置主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄露电流试验。
高压断路器交流耐压试验装置在行业内率先采用分节式结构，即既可用于高电压等级，又能用于较低电压等级，并保持其精度不变。以100/200kV/2mA分两节为例，单节时可做100kV/2mA使用，可用于35kV及以下系统电气设备直流高压试验，此时可保证测量的准确性避免大马拉小车；两节使用时可做200kV/2mA 使用.可用于220kV分节、110kV及以下氧化锌避雷器直流试验及交联电缆的直流耐压试验。

文章图片

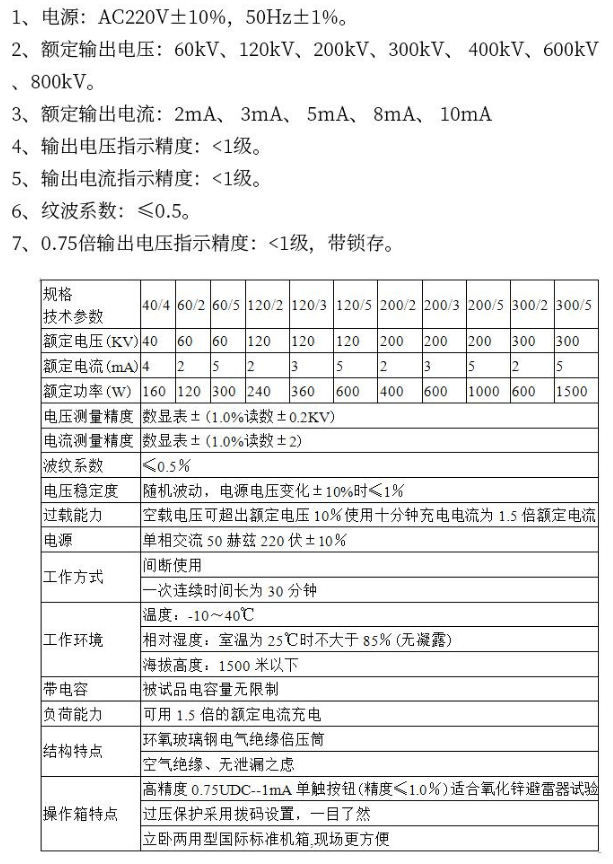

执行标准
DL/T 848.1-2004 《高压试验装置通用技术条件第1部分:直流高压发生器》
DL/T 474.2-2006 《现场绝缘试验实施导则第2部分:直流高电压试验》
DL/T596-2005 《电力设备预防性试验规程》
GB1094.1-GB1094.6-96 《外壳防护等级》
GB2900 《电工名词术语》
GB/T16927.1~2-1997 《高电压试验技术》
GB4793-1984 《电子测量仪器安全要求》
GB191 《包装贮运标志》
GB/T.311-1997 《高压输变电设备的绝缘与配合》

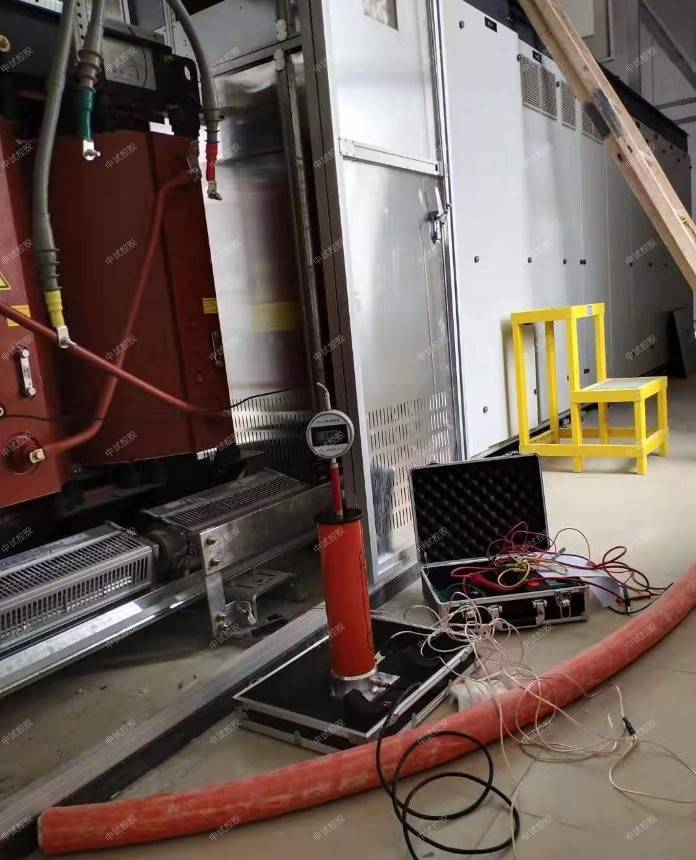

文章图片

高压断路器交流耐压试验装置应用AIPWM技术，对PWM技术的不准确线性度进行了调整，使仪器精度得到了大幅度提高。并采用AI技术设定过压保护和过流保护取代了数字拨盘开关只能设定电压值，不能设定电流值及电压飘移的问题，在保持手动0.75UDC1mA功能按钮的基础上，增加了AI全自动氧化锌避雷器测量，电缆分段耐压试验，自动耐压试验功能，并可以直接打印试验报告及保存实验报告，避免了实验报告手写有错误的问题，保留了手动方式，增加了任意电压、电流下打印功能，及总时间T1和分段计时T2功能。仪器增加了万年历和时间功能，实验报告带有时间和日期。
注意事项
1、请务必反复检查直流泄漏电流耐压试验仪ZGF-60KV/2mA联接线、接地线是否正确,各部位接地要良好,严禁接地线串联。注意安全距离,确保人身安全。
2、每次试验后,应将升压电位器回到零位(粗调、细调都回零位),按绿色按钮,切断高压并关闭电源开关,zui后进行放电。
3、未经允许，请勿开启仪器，这会影响产品的保修。自行拆卸概不负责。
4、仪器运输时应避免雨水浸蚀,严防碰撞和坠落。
高压断路器交流耐压试验装置具有多种保护功能，如：低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等。推动信号快速关断保护在输出端采用专用传感器取样，反应时间为纳秒级，通过纳秒级的光隔离元件和纳秒级的模拟开关，全过程在2微秒内将功放电路的推动信号切断，保证在输出短路的情况下，不损坏功率器件。是指主要用于绝缘和漏电检测中的高压电源，高压电源和高压发生器已经没有严格的区别。

文章图片

文章图片

1．体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全，便于野外使用，是新世纪理想的可靠产品。
2．采用先进技术，率先应用新的PWM智能脉宽调制技术、脉冲串逻辑阵列调
制，采用大功率IGBT器件，利用智能技术提智能率，频率高达40kHz ，从而使输出高压稳定度更高，波纹系数更小。
3．采用计算机控制技术，在大屏幕的LCD显示器上显示输出直流高压电压、电流、过压整定、计时、接地及各种保护信息。
4．智能接地不良保护及报JING功能（接地不良不能升压），测压回路断线保护（高压测量回路断线仪器不能升压），急停按钮，大大提高了操作人员在作业过程中安全性。在特殊情况下还可解除接地不良保护报警功能（如采用发电机作为电源或现场接地不良但仍可试验的情况下。）精度高、测量准确。电压、电流表均为数字显示，电压分辨率为0.1kV ，电流分辨率为0.1uA ，控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。
5．电压调节稳定度高，全量程平滑调压，输出电压调节采用单个多圈电位器，升压过程平稳，调节精度高，并设计有粗调和细调功能。电压调节精度优于0.1% ，电压、电流测量误差小于1.0% ，脉动因数优于0.5% 。
6．增设了高精度75%VDC-1mA的功能，做氧化锌避雷器测量带来极大的方便。轻轻一按无须计算。本仪器控制箱上有75%的电压功能键，在做避雷器试验时，当电流升到1000uA时、就打开0.75的按钮，这时电压表、电流表所显示的值就是75%的数据，做完后应立即将升压的旋钮回到零位上，同时将细调电压旋钮回到零位上，并应立即按绿色按钮，切断高压并关闭电源开关。再做其它的试验。
7．倍压筒可分节结构，现场使用，灵活方便，一机多用。
8．倍压筒体用德国技术；中频变压器设计，体积小、容量大。倍压筒体底座内藏△—Y撑脚，即使用时展成Y形，支撑稳定方便，装箱时缩成△形，藏在底座内.

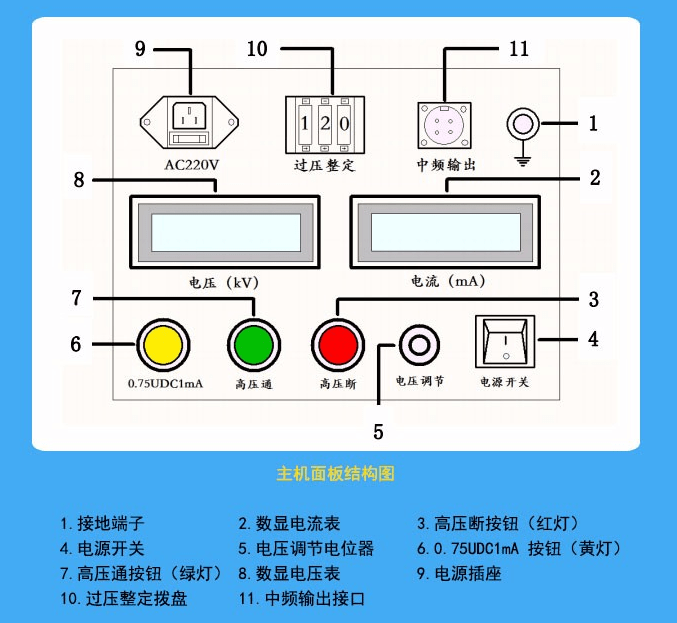

文章图片

限流电阻使用说明
1、限流电阻功能:当试品击穿或闪烁时,起到了限止电流的作用,从而不损坏试验设备。
2、使用方法:只要将限流电阻一端M10螺母拧到直流高压发生器倍压筒顶部,高压输出线螺栓上即可。如果要串接高压微安表,只要将微安表底部M10螺母拧在限流电阻的另一端即可。
3、如果使用直流高压发生器时,试品是氧化锌避雷器、普阀式避雷器和高压开关等电力设备时,可以不用限流电阻。即凡是小电流、小电容试品,可以不用限流电阻。
4、中试控股电力电缆、变压器、电机等大电容试品,应在高压回路内串接限流电阻做试验,保护试验设备。
