信号|安泰电子功率放大器基于双曲函数的Preisach类迟滞非线性建模与逆控制中的应用
实验名称：基于双曲函数的Preisach类迟滞非线性建模与逆控制
实验内容：
【信号|安泰电子功率放大器基于双曲函数的Preisach类迟滞非线性建模与逆控制中的应用】压电陶瓷、磁致伸缩等智能材料制备的驱动器件被广泛应用于精密定位领域 ， 但这些智能材料 ， 本身所固有的迟滞非线性严重制约了定位系统的控制精度 ， 并由可能导致系统不稳定 。 为了减小迟滞非线性对系统的不利影响 ， 通常采用基于迟滞模型的控制方法 。
本文基于双曲函数描述Preisach类的迟滞非线性 ， 分别采用2个双曲函数描述迟滞主环的上升段与下降段 ， 并通过坐标变换拟合依附于主环的一阶曲线 ， 然后根据Preisach模型的记忆擦除性与次环一致性原理 ， 用一阶上升曲线描述次环的上升段 ， 一阶下降曲线模拟次环的下降段 。 基于这种迟滞模型设计了逆控制器来补偿压电双晶片驱动器的迟滞非线性 ， 提高了定位控制的精度 。
实验过程：

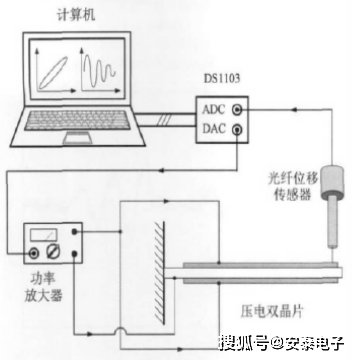

为了验证双曲函数模型的有效性 ， 设计了逆控制器用于压电双晶片驱动器的精度定位系统 ， 实验系统：装有dSPACE系统的计算机通过功率放大器将驱动电压作用在压电双晶片上 ， 通过光纤位移传感器测量压电双晶片的位移 ， 并将信号传回dSPACE板卡 。 为了比较控制效果并获得迟滞模型的辨识数据 ， 测量了压电双晶片驱动器在频率为1Hz、50V峰值正弦信号作用下的响应 。
文章图片
文章图片

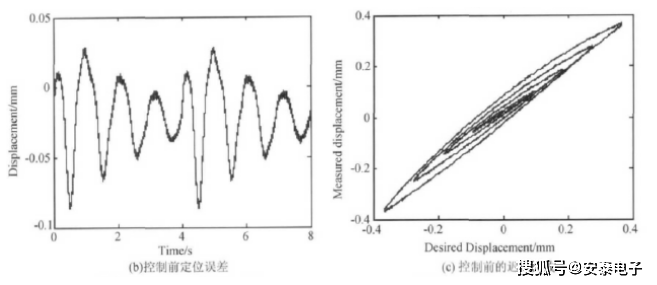

控制前：
为了同时测试迟滞主环与次环的控制结果 ， 期望采用1Hz变幅值的正弦信号 。
文章图片
文章图片

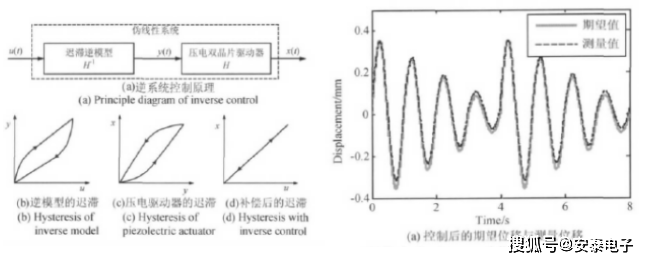

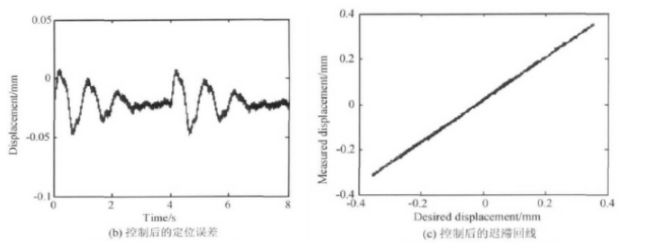

控制后：如果迟滞逆模型足够精确 ， 将与压电双晶片驱动器的迟滞非线性相互抵消 ， 使期望位移与响应位移线性化 。
文章图片
文章图片
实验结果： 本文基于双曲函数描述Preisach类的迟滞非线性 ， 分别采用2个双曲函数描述迟滞主环的上升段与下降段 ， 并通过变换坐标拟合了依附于主环的一阶上升与下降曲线 ， 然后根据记忆擦除性与次环一致性描述迟滞非线性的任意次环 。
