旭力VS1真空断路器户内高压真空断路器系三相交流50Hz额定电压为12kV电力系统的户内开关设备 , 作为电网设备、 工矿企业动力设备的保护和控制单元 。 适用于要求在额定工作电流下的频繁操作 , 或多次开断短路电流的场所 。
该断路器采用操动机构与断路器本体一体式设计 , 既可做为固定安装单元 , 也可配有专用推进机构 , 组成手车单元作用 。 额定开断短路电流是真空断路器中非常重要的参数之一 , 它关系到开关设备的正常安全运行 , 以及保护开关设备 。 避免发展开关设备产生拉弧从而烧毁设备 。
下面我们就来了解一下什么是额定开断短路电流?
【有效值|真空断路器额定开断短路电流的选择与计算?--旭力电气】额定开断短路电流它是表征断路器开断能力的参数 。 在额定电压下 , 断路器能保证可靠开断的最大电流 , 称为额定开断电流 , 其单位用断路器触头分离瞬间短路电流周期分量有效值的千安数表示 。 当断路器在低于其额定电压的电网中工作时 , 其开断电流可以增大 。 但受灭弧室机械强度的限制 , 开断电流有一最大值 , 称为极限开断电流 。

有效值|真空断路器额定开断短路电流的选择与计算?--旭力电气

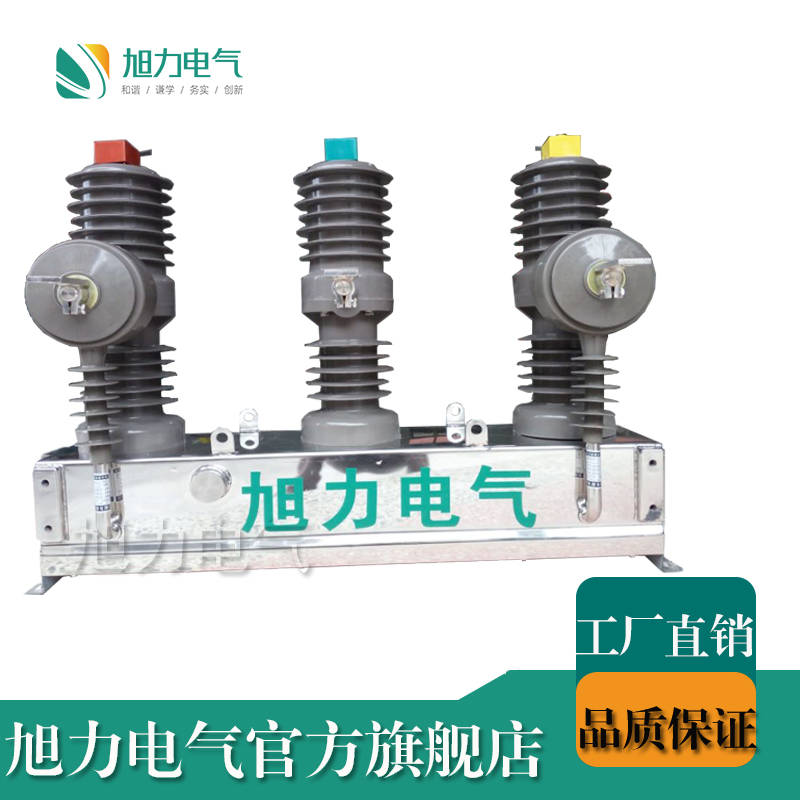

文章图片

额定开断电流:它是表征断路器开断能力的参数 。 在额定电压下 , 断路器能保证可靠开断的最大电流 , 称为额定开断电流 , 其单位用断路器触头分离瞬间短路电流周期分量有效值的千安数表示 。 当断路器在低于其额定电压的电网中工作时 , 其开断电流可以增大 。 但受灭弧室机械强度的限制 , 开断电流有一最大值 , 称为极限开断电流 。 额定短路开断电流:是指开关极限断开电流的最大能力 。

有效值|真空断路器额定开断短路电流的选择与计算?--旭力电气
文章图片

据了解我国运行的10KV电网额定电流一般在2000A以下的约占比为90% , 所以对额定电流的应以2000A及以下为主 , 对于最大短路电流选择应依据“城市网络规划与改造导则文件中给出的10KV为25KA , 35KV为40KV为宜 , 避免盲目追求过大的保险系数以免造成成本浪费 。
那么如何来正确计算出额定开断短路电流来呢?
