近日，海达数云ARS-1000L机载激光测量系统顺利交付长江中游水文水资源勘测局。
长江中游水文水资源勘测局是水利部长江水利委员会下属的科研事业单位(局机关设在武汉)、是为长江流域综合治理、防汛抗旱、水资源开发和管理、水利水电工程建设及其它国民经济建设收集提供长江中游水文、河道勘测、水质监测资料和成果的专业机构。

文章图片
交付现场
设备一览
ARS-1000L机载激光测量系统可搭载无人机，车载，背负式等平台，快速生成DSM、DEM ，制作DLG和3D模型。该系统重量轻、携带方便、成果处理效率高，广泛应用于应急测量、地形测绘、电力巡检、公路勘测、海岸岛礁测量、挖填方计算、考古调查与测绘、地灾测量等领域。

文章图片

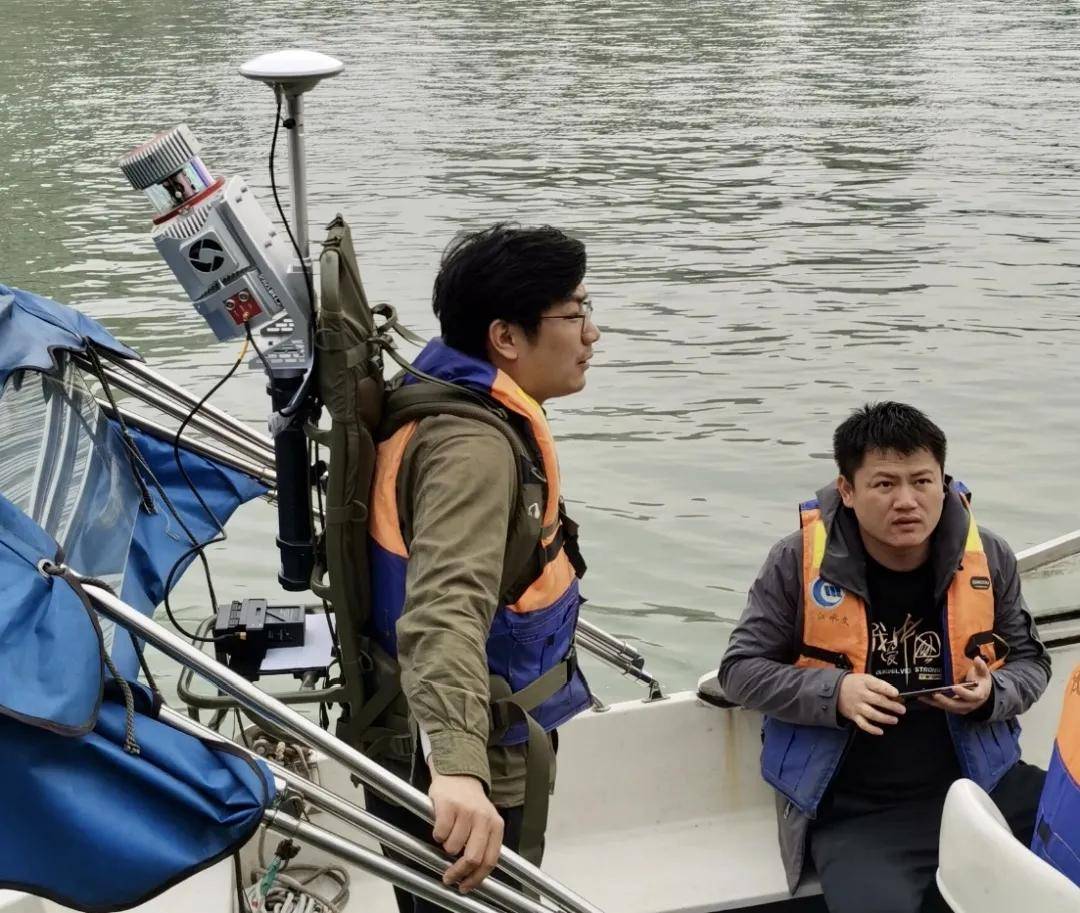

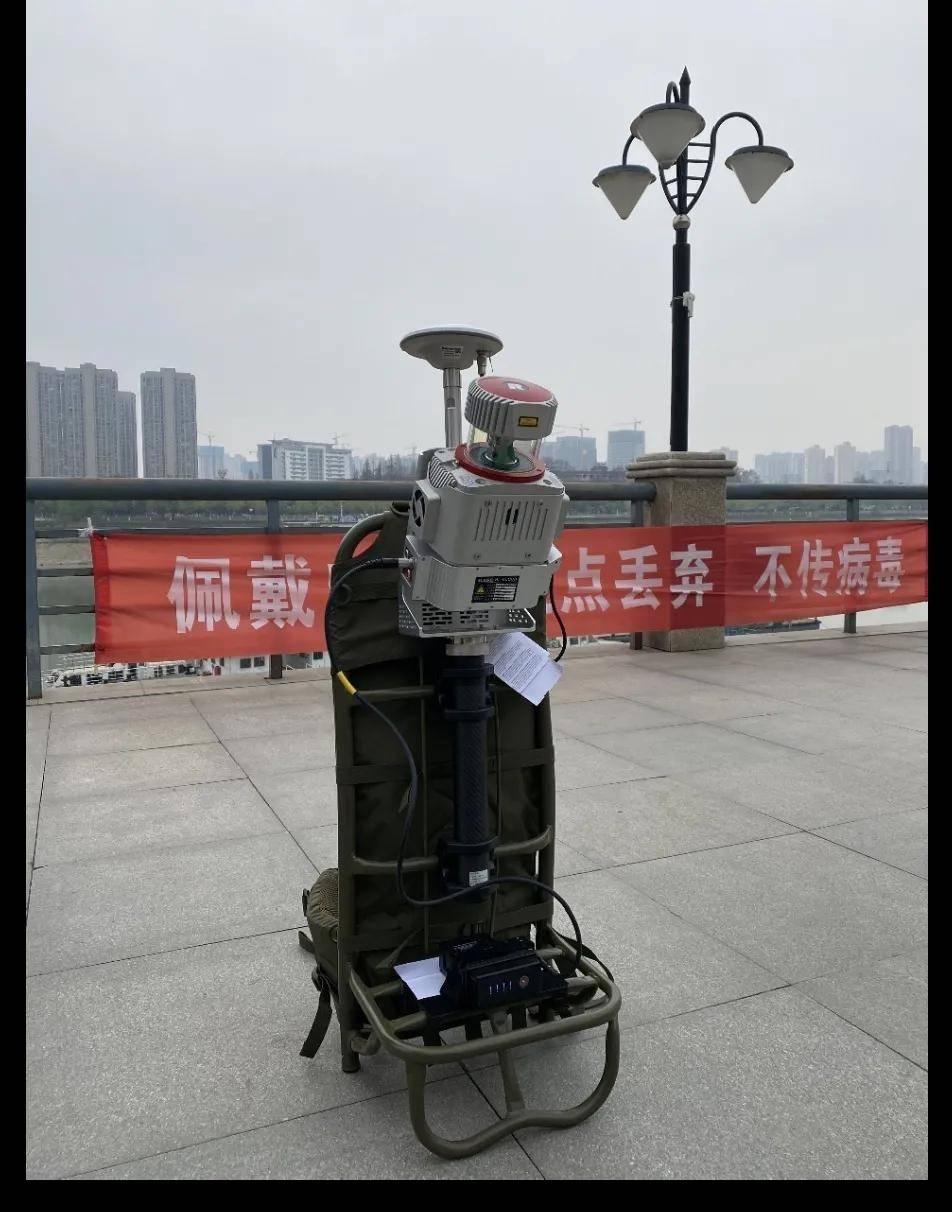

背包模式

文章图片
作业现场

文章图片

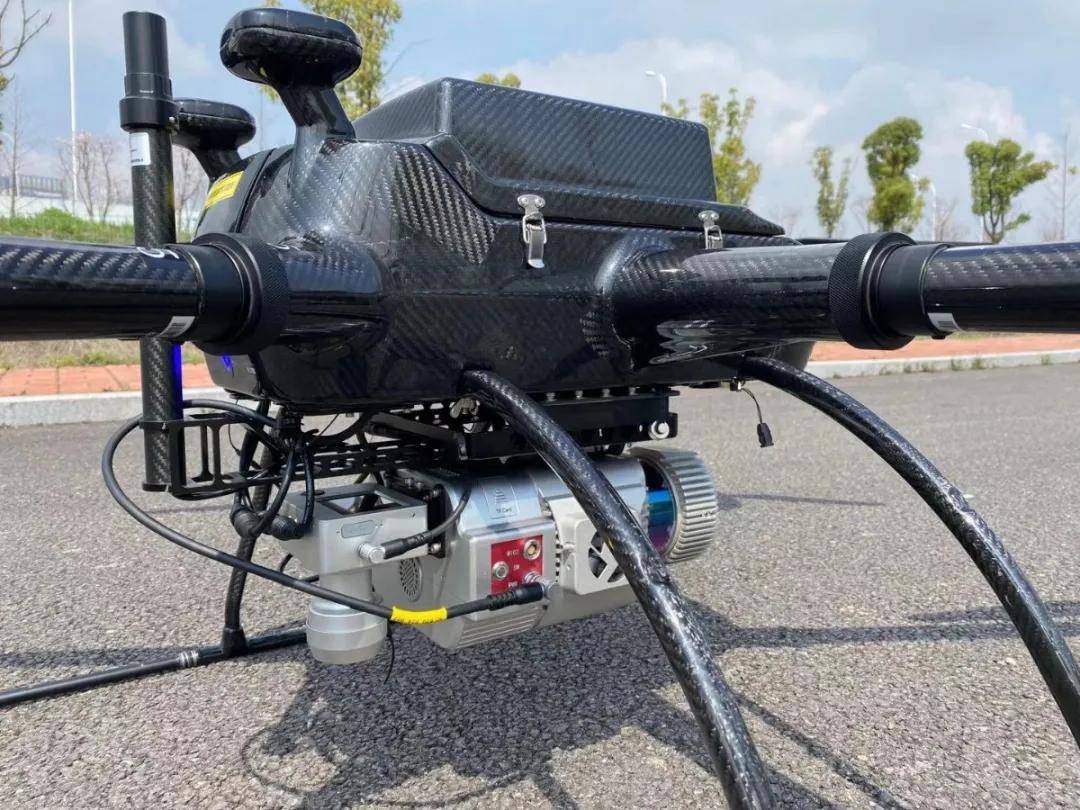

机载模式

文章图片

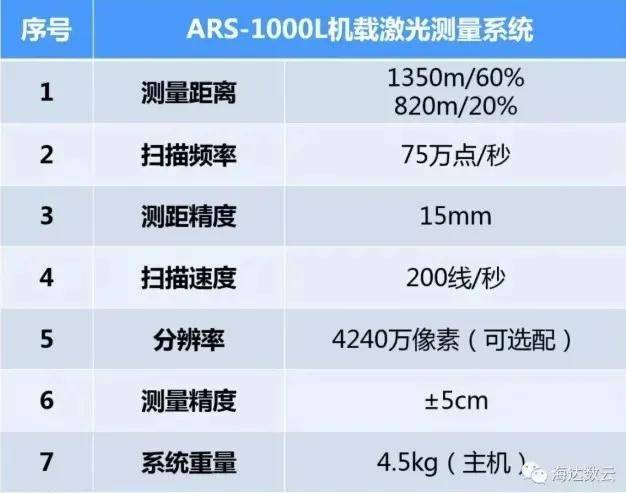

产品参数
交付测试
应长江中游水文水资源勘测局要求，开展实际一个架次飞行测试。本次测区位于湖北省武汉市江岸区二环线与长江交界处，面积约为0.4km2 ，测区主体为湿地滩涂，人工植被丰富，有高大垂柳，密集芦苇荡，低小灌木丛等，测区落差约为20米。

文章图片

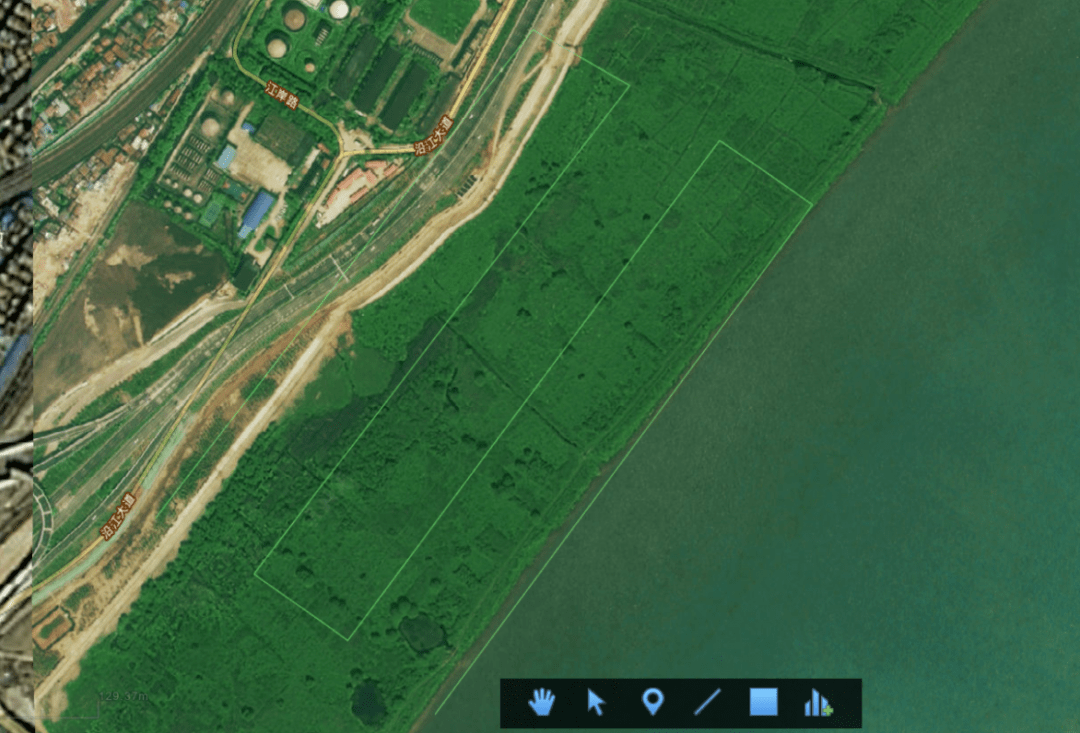

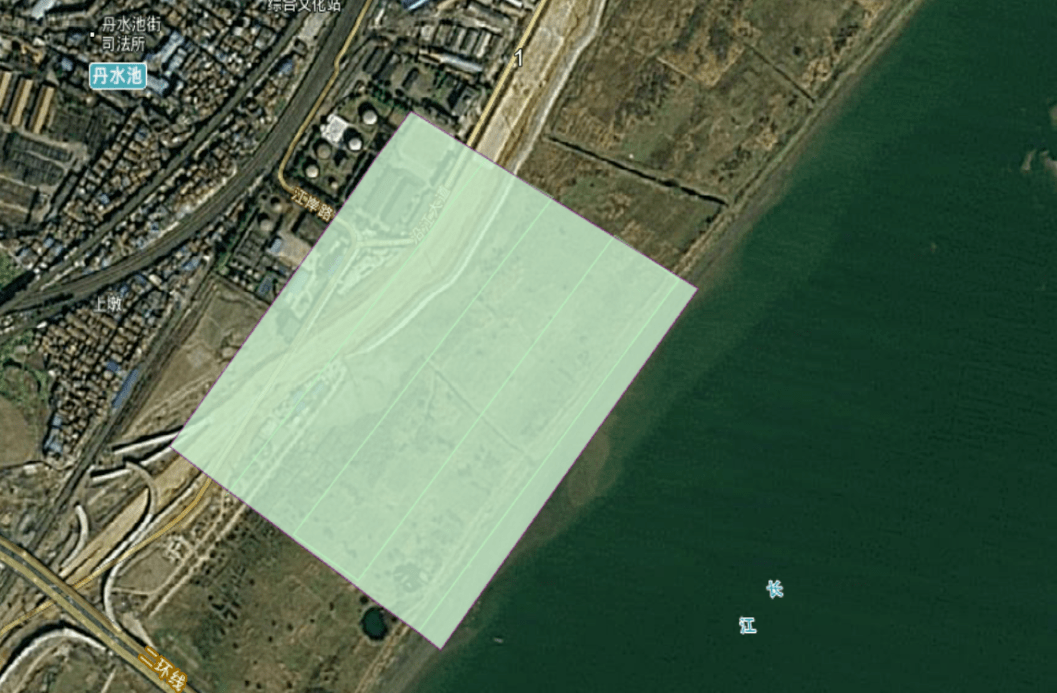

测区范围

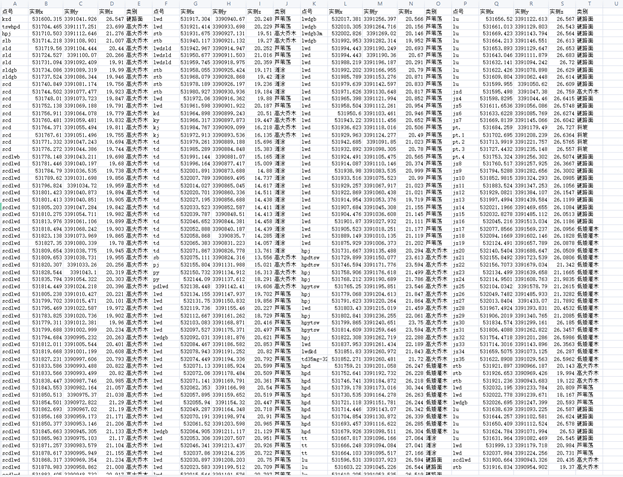

本次测试使用RTK传统测量的方式，双方在测区范围内共实测了241个验证点，其中包括低矮灌木下20个验证点，高大乔木下97个验证点，芦苇荡下71个验证点，湿地滩涂上23个验证点，硬路面上30个验证点。

文章图片
实测验证点
测区飞行航高为相对测区200米航高，航线间距132米，航速8m/s ，测区外延20米。使用420m（600khz）扫描频率，影像分辨率3.8cm ，航向重叠度65% ，旁向重叠41% 。

文章图片
飞行航线
点云相对精度分析

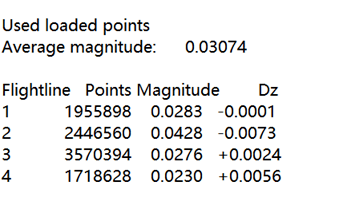

相对精度分析是指在激光器在往返飞行间扫描到同一个地物时的误差分析，相对精度对最终的绝对精度影响很大，相对精度越高，设备性能更佳。

文章图片

可以直观看到，点云的往返多航带平面误差仅为3.0cm ，高程小于1cm 。
点云绝对高程精度分析

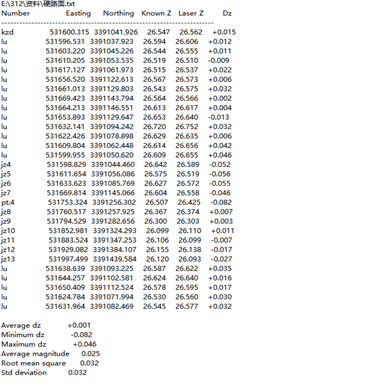

系统高程精度是通过分布在测区的258个验证点与激光点云比对得出。

文章图片

文章图片

文章图片

【cm|海达数云ARS-1000L机载激光测量系统顺利交付长江中游水文水资源勘测局】

文章图片

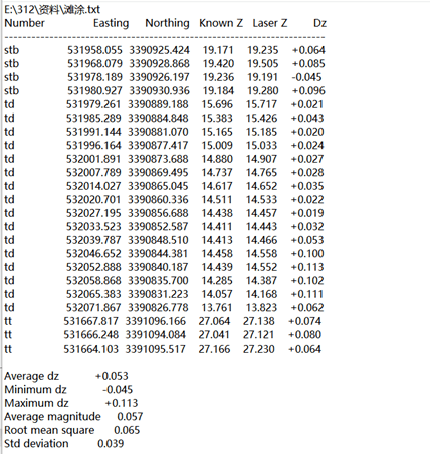

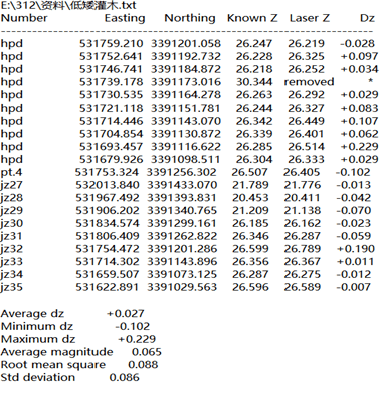

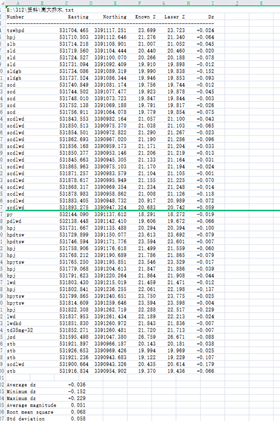

ARS-1000L设备采集的点云在硬路面上高程中误差3.2cm,在滩涂上高程中误差6.5cm ，在高大乔木下高程中误差6.8cm,在低矮灌木下高程中误差8.8cm 。
在硬路面上的误差充分说明 ARS-1000L设备精度极高，满足设备标称性能，完全满足1：500地形图误差，在其他植被类型下，点云拟合的中误差未超过10cm 。
ARS-1000L设备在多种植被类型下，可以穿透植被，到达地表，获取真实的地表模型，对于以长江滩涂为代表的江河外围滩地开发、管理、规划将会发挥重要作用。
