随着现代制造工艺逐渐深入到微观尺度 , 就需要采用更小、效率更高的工作台 。 Parker的MX80微型直线电机平台是业内最小的直线伺服电机驱动定位器 , 它具有出色的性能 , 可以在较小的操作区域内对较轻的负载进行快速直线平移和精确定位 。 MX80可以满足每天24小时 , 每周7天的连续运转 , 在微型定位器领域内实现“高吞吐自动化”的突破 。

标准|【璟丰机电】Parker(派克)MX80直线伺服电机高精度测试应用
文章图片

虽然MX80的尺寸很小 , 却具有很出色的性能和可靠性 。 所有重要部件都是“内置”的(位于电机台内部) , 使产品包具有清洁、可靠的特点 , 能够顺畅操作 。
MX80的核心是一个新式非接触的直线伺服电机 , 这个直驱电机的作用力、速度和加速度都经过了优化 , 具有非常出色的性能和响应能力 。
高精度的非接触线性编码器分辨率可以达到亚微米 , 并且具有良好的可重复性和准确性 , 其分辨率从10纳米到5微米可选择 。
高精度的磨光横滚轮轴承组带有“零保持架蠕动”功能 , 能够确保非常平稳和精确的直线平移 。
带有数字霍尔效应行程限位和原位传感器 。
虽然没有活动连线 , 但是设备采用了一米的高柔性连线 , 直接连接到各个单元 , 此连线具有很高的柔性 , 可以克服多轴系统中与第二或第三个轴的连线柔性相关的问题 。

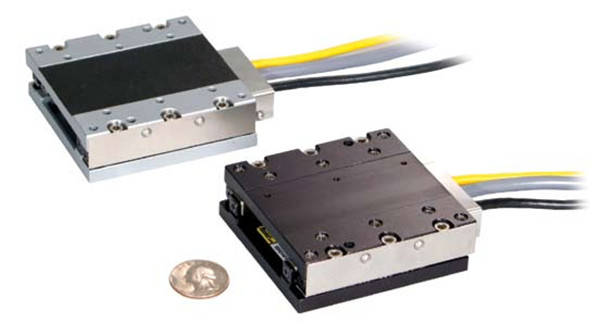

MX80L系列有铁芯直线电机交叉滚柱导轨微型平台【标准|【璟丰机电】Parker(派克)MX80直线伺服电机高精度测试应用】MX80L是一种微型 , 高精度直线电机平台 。 它使用了防爬行 , 标准交叉滚柱轴承导轨 , 并使用有铁芯直线电机来驱动它 。MX80L具有非常紧凑的设计 - 宽度仅为80毫米 , 高度为25毫米 。 其将相关的部件整合在这个微型平台上:如操作流程 , 直线电机 , 线性编码器 , 限位和原点传感器 - 使其适用于空间受限的应用场合-如生命科学或光学领域的电动位置平台的理想选择 。同时MX80L可以轻松地配置成为多轴产品 , 并提供标准转接支架 。

标准|【璟丰机电】Parker(派克)MX80直线伺服电机高精度测试应用
文章图片

标准功能及配件:
? 框架宽度为80 mm
? 五个标准行程 , 25 , 50 , 100 , 150和200 mm
? 重复位置精度为+/- 0.4微米
? 集成的光学编码器分辨率为1.0,0.5,0.1,0.02和0.01微米分辨率
? 最大速度为2000 mm / sec
? 可选4或8极直线电机
? 最大有效载荷78 N
? 最大推力为24 N
? 集成限位和原点传感器
? 提供标准多轴配置
? 具有每个精度级的斜率校正值的激光测试数据

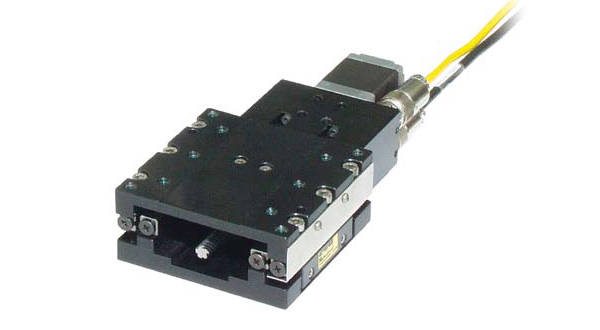

MX80S系列滚珠丝杠驱动的交叉导向式微型电动位置平台 MX80S是一种微型高精度线性位置平台 , 它采用了机械臂蠕变或标准交叉滚子轴承进行导向 , 并具有滚珠丝杠传动系统 。MX80S具有非常紧凑的设计 - 测量宽度仅为80 mm , 是生命科学或光学市场中受空间限制的应用的理想选择 。MX80S可以轻松地配置为多轴产品 , 提供标准过渡支架 。

标准|【璟丰机电】Parker(派克)MX80直线伺服电机高精度测试应用
文章图片

标准功能及配件:
?机架宽度为80 mm
?四个标准行程 , 25 , 50 , 100和150 mm
?重复位置精度为+/- 1.5微米
?最大速度为100 mm / sec
?滚珠丝杠传动系统
?最大有效载荷78.5 N
?最大推力为123 N
?预配置的直列电机安装和安装的电机选项
?标准多轴系统
?添加外部线性编码器的标准选项
?微型 , 非接触式零位或极限传感器 , 可以沿着整个行程长度定位

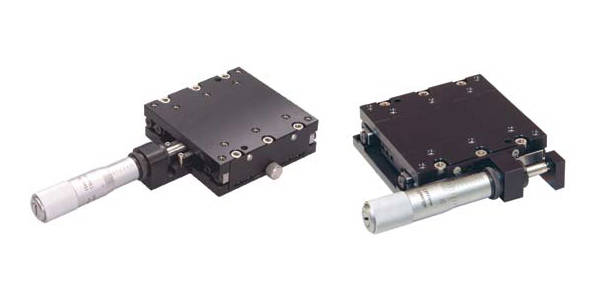

MX80M交叉球轴承导轨微型手动线性定位平台 MX80M平台提供25mm或50mm行程的自由行程或千分尺驱动单元 。它们包括新颖的工具特征 , 使安装和精确对准更快更容易 。沿着平台的侧面设置硬化的钢主参考表面 , 以允许固定或其他加工元件与实际行进路径精确对准 。托架顶部设有定位销孔 , 用于可重复安装或加工 。此外 , 还提供定制功能 , 如钢体设计 , 真空预备单元和防抱死蠕动轴承 , 适用于行程不超过150 mm的高动态应用 。

标准|【璟丰机电】Parker(派克)MX80直线伺服电机高精度测试应用
文章图片

标准功能及配件:
?精密交叉滚子轴承
?可选的洁净室准备 。
?可选的低ESD涂层
?顶部和底部有定位孔
?可电动MX80型号的可互换安装
?正位置锁定
行业应用 生命科学
光学调整行业

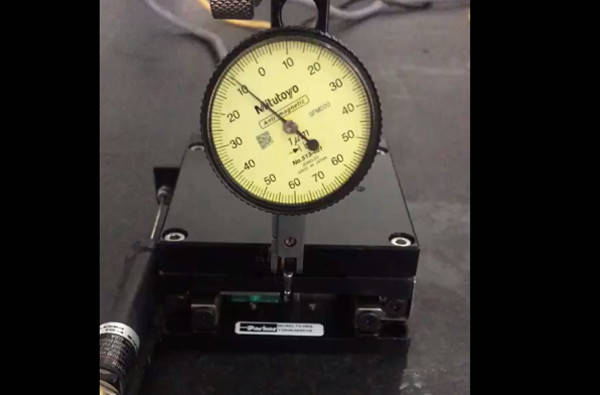

应用案例 璟丰机电——parker派克MX80电机高精度测试应用

标准|【璟丰机电】Parker(派克)MX80直线伺服电机高精度测试应用
文章图片
