本期我们就介绍三相电机正反转电路 , 不少朋友说利用倒顺开关控制电机正反转很简单 , 三相电接倒顺开关 , 另一边出就可以了 。 那么用接触器控制电路图是什么样的 。

接线|轻松掌握-三相电机正反转的完整接线,实物讲解,原理分析-干货!
文章图片
YVP系列变频三相异步电机 -鑫特电机

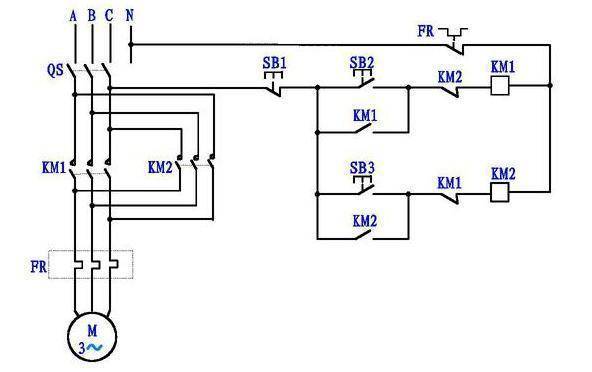

电路图:主电路电源进断路器QS然后到KM1 , 到热继电器FR到电机 , 需要注意的是KM2主电路 , 改变其中两项的相序从而改变电机转向 。 任意改变两根即可 。

接线|轻松掌握-三相电机正反转的完整接线,实物讲解,原理分析-干货!
文章图片

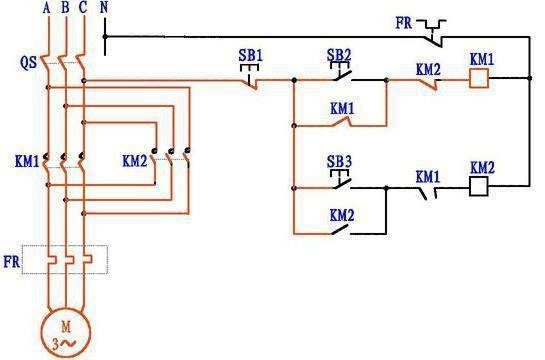

电路运行演示:合上电源电源导入KM1----KM2主触点 , 同时到停止常闭 , 到启动按钮常开 。

接线|轻松掌握-三相电机正反转的完整接线,实物讲解,原理分析-干货!
文章图片

正转:按下启动按钮SB2接触器得电吸合 , 接触器主触点闭合 , 辅助触点闭合接触器自锁 , 电机正转运行 。 同时接触器KM1常闭断开 , 此时即便按下启动按钮SB3也无法启动KM2 。 停止:按下停止按钮SB1整个电路失电 。

接线|轻松掌握-三相电机正反转的完整接线,实物讲解,原理分析-干货!
文章图片

反转:按下启动按钮SB3接触器KM2得电吸合 , 接触器KM2主触点辅助触点闭合 , 同时常闭断开形成了对KM1互锁 。 电机反转运行 , 停止按线停止按钮 , 接触器失电 。 整个电路失电 。

接线|轻松掌握-三相电机正反转的完整接线,实物讲解,原理分析-干货!
文章图片

总结:三相电机正转接触器互锁优点比较可靠安全 , 防止误操作 。 缺点不停止一个转向不能启动另一个转向 。
