产品|GripSealG70系列异形管连接器 封堵头 格雷希尔使用操作说明

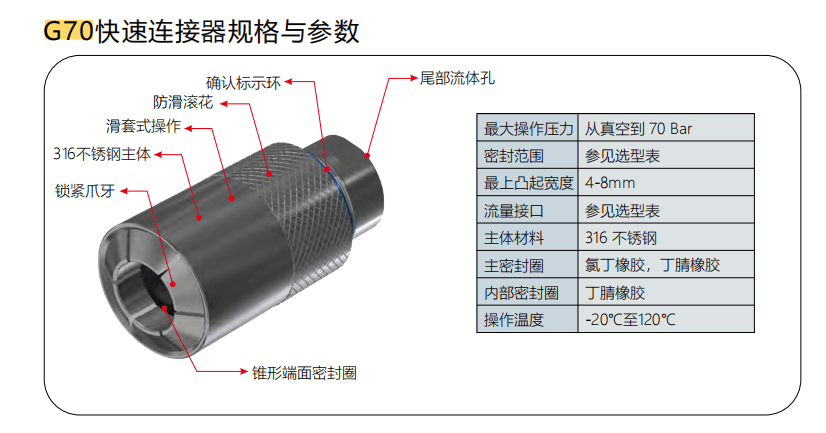

G70 系列连接器是一款外卡式连接器 ， 适用于各种冷却水道管 ， 燃油管等异形管的气密性测试 ， 运行测试 ， 老化测试等 。 结构紧凑 ， 单手即可握持 ， 使用方法简单 ， 手持轻推即可完成连接 。
GripSeal G70系列快速连接器 操作说明
连接凸缘管（G70）、短主体版本（G70R）、扩口管（G70K）、J2044标准管件（G70J）、VDA规范接口（G70NW）或其他异型管 ， 最大压力10bar或是5bar ， 部分型号带内部止阀更高的测试压力 ， 比如350bar或是2500bar,联系我们广州市万肯机械设备有限公司定制G70HP/G70UHP高压版本 。
G70快速连接器只适用于凸缘管、扩口管、J2044燃油管、VDA规范接口或是其他异型管等产品内指定的形状 ， 请勿在非指定的规格内使用 。 如果G70连接器不能正常密封或是连接管口 ， 请及时与销售联系确认规格是否正确选型 ， 或是检查管件是否与之前提供图纸或是样件不同 。
快速连接器只能提供暂时的密封连接 ， 产品的设计与构造并不适用于长期的连接 。
每个连接器上都印有该产品的最大工作压力 ， 请勿超过最大工作压力！
轻拿轻放！连接器属于精密机械产品 ， 外壳材质是316不锈钢 ， 如果受到较大力量的碰撞冲击可能会变形 ， 导致产品不能有效连接此情况不在保修范围内 ， 极端情况 ， 维修成本很高 。
通水测试 ， G70连接器可以满足水检的要求 ， 但需要更多的维护 。 因为水会冲掉内部的润滑剂 ， 内部的杂质或是水垢可能损坏密封圈的密封性能 。 在感到不顺畅时 ， 不要强行使用连接器 ， 而是需要点一些润滑剂 ， 必要时打开连接器进行维护 ， 初步是去除里面杂质或是水垢 ， 或是更换维护套件 。
通油测试 ， G70内部主要密封圈是氯丁材质/丁晴橡胶 ， 能与市场上绝大多数的油品相容 ， 如果遇到不相容的通油测试 ， 或者高于120度的高温测试 ， 可能会引起橡胶材料的膨胀或是变脆破裂 ， 导致密封失效 。 为防止这种情况发生 ， 若做通油测试 ， 或是高温测试 ， 请与我们联系使用其他的橡胶材料的密封圈 。
快速使用指南
（1）将金属滑套往后拉 ， 机械夹爪自行张开 。
（2）向测试件公牙螺纹或管道接口方向推动连接器 ， 金属滑套往前移动 ， 机械夹爪自行收缩 ， 并完成夹紧及密封的连接 。
（3）检查蓝色标识环 ， 确保爪牙完全扣紧 ， 然后再加压注入流体 。
（4）流体经过流体供应接口注入测试件内 ， 压力辅助夹紧功能 ， 会让连接更紧密 。
（5）测试完毕 ， 先卸掉内部的测试压力！再将金属滑套往后拉 ， 机械夹爪自行张开 ， 将连接器取出 。
注意事项
1）装上/取下连接器前 ， 必须先卸掉测试产品内部压力：G70系列快速连接器 ， 多数型号并没有内置阀门 。 如果在受压状态断开连接器 ， 连接器会以高速弹出 ， 内部流体也会泄漏 ， 导致潜在的危险发生 。
2)高气压或是高液压危险 ， 需要增强安全措施：超过20bar以上的测试气压 ， 需要增加安全链/安全绳或是安全防护门之类的措施 ， 保护操作员安全 。
3）防止连接器滚落：连接器属于不锈钢制品 ， 有一定的重量 ， 生产现场需要有一定的措施防止连接器滚落 ， 比如安全绳、固定/限制连接器位置 。
警示！
用户必须采用GripSeal的密封圈或是配件进行维修更新 ， 否则连接器未必能正常操作 ， 甚至因为连接器失效而导致人身伤害或器材受损 。 请向GripSeal或指定的代理商索取维修说明及采购密封圈或是有关配件 。
检查维护
1)主密封圈更换：长时间使用后 ， 主密封圈可能出现磨损 ， 并出现微漏或是不能密封的情况 ， 属于正常情况 ， 需要更换主密封圈来解决 。
2）连接器卡涩或是不能抓取连接：G70连接器长期使用过程中 ， 内部密封圈可能因为干燥或是失去润滑 ， 不能正常活动或卡涩 ， 可能需要做常规维护 ， 清理干净和润滑 ， 必要时需要更换新的维护包来恢复动作 。
3）金属件变形或是磨损：一般情况下G70极少出现金属件变形或是磨损 ， 但连接器属于高精密机械部件 ， 受到外力较大冲击 ， 外壳变形可能会引起不能正常动作 。 需要联系我们进行分析和维修 。
