一篇多年前翻译的技术文章 , 算是上一篇 shader 文章的补充 。
光照模型是用来决定模型表面光线的方法/算法 。 有许多利用着色器(shader)计算光照的方法 。 美术人员和程序员基于模型的真实程度/风格化程度/导入表现力来选择使用光照模型 。 下面我们会提到几个光照和着色模型 。
Lambert

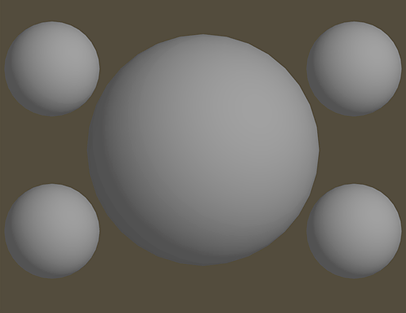

Lambertian 反射率 , 或者扩散光 , 是应用中最普遍的光照模型之一 , 但让不是最最普遍的 。
这个光照模型独立出现 , 也就是说表面的亮度不会随着视点角度而改变 。 这是一个非常简单的模型 , 可以使用下面的伪代码( pseudocode )实现:
float3 SurfaceColor;//objects color
float3 LightColor;//lights color * intensity
floatLightAttenuation;//value of light at point (shadow/falloff)
floatNdotL=max(0.0,dot(normalDirection,lightDirection));
floatLambertDiffuse=NdotL*SurfaceColor;
float3 finalColor =LambertDiffuse*LightAttenuation*LightColor;
Phong|Unity 中的光照模型

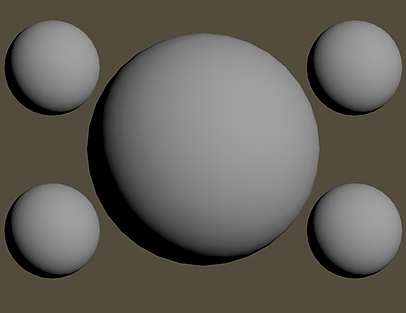

文章图片

Phong|Unity 中的光照模型

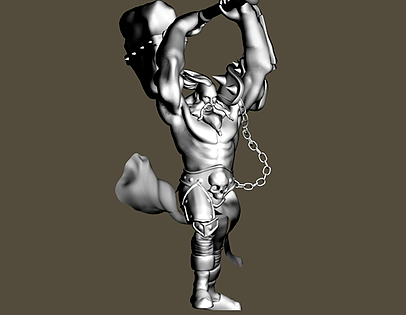

文章图片

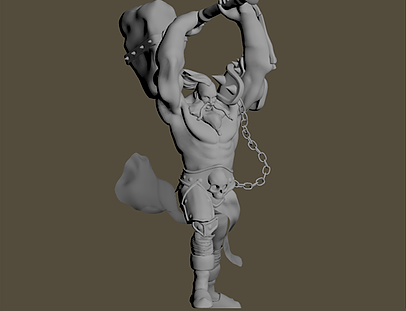

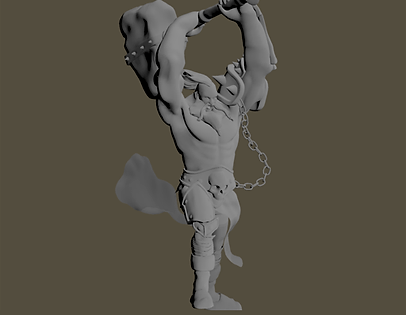

Half-Lambert(扩散包裹 Diffuse Wrap)
Half-Lambert 光照模型最初是由 Valve 开发用在初代半条命中的技术 。 用来皮面物体后部变形而且看上去不立体 。 这是一个极其宽容的光照模型 , 也正因如此 , 此模型完全不具有物理特性 。
Half-Lambert 光照模型的关键在于 ,Lambert 扩散除以 2, 然后加上 0.5 然后再二次方 。 一种常见的插入方式 , 称作扩散包裹( diffuse wrap ) , 不是使用 0.5, 而是你可以使用 0.5 到 1 之间的所有数值 , 基于这样的理念运作 。 比如说 , 不用:
pow(NdotL*0.5+0.5,2)
而还可以使用:
pow(NdotL*wrapValue +(1-wrapValue),2)
包裹数值可以是介于 0.5 到 1 之间的所有值 。
下面是 Half-Lambert 光照模型的一个插入方式:
float3 SurfaceColor;//objects color
float3 LightColor;//lights color * intensity
floatLightAttenuation;//value of light at point (shadow/falloff)
floatNdotL=max(0.0,dot(normalDirection,lightDirection));
floatHalfLambertDiffuse=pow(NdotL*0.5+0.5,2.0)*SurfaceColor;
float3 finalColor =HalfLambertDiffuse*LightAttenuation*LightColor;
Phong|Unity 中的光照模型
文章图片

Phong|Unity 中的光照模型
文章图片

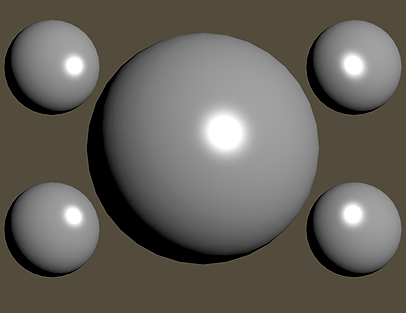

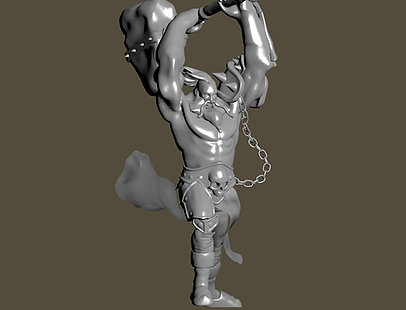

Phong 光照
Phong 着色模型通常用来产生镜面效果 。 此函数基于这样的假设:表面反射的光是粗糙表面的漫反射和光滑表面的镜面反射的集合 。
下面是 Phong 模型的一个常见插入方式:
float3 viewDirection =normalize(_WorldSpaceCameraPos.xyz -i.posWorld.xyz);
float3 lightReflectDirection =reflect(-lightDirection,normalDirection );
floatNdotL=max(0,dot(normalDirection,lightDirection ));
floatRdotV=max(0,dot(lightReflectDirection,viewDirection ));
//Specular calculations
float3 specularity =pow(RdotV,_SpecularGloss/4)*_SpecularPower*_SpecularColor.rgb ;
float3 lightingModel =NdotL*diffuseColor +specularity;
floatattenuation =LIGHT_ATTENUATION(i);
float3 attenColor =attenuation *_LightColor0.rgb;
float4 finalDiffuse =float4(lightingModel*attenColor,1);
Phong|Unity 中的光照模型
文章图片

Phong|Unity 中的光照模型
文章图片

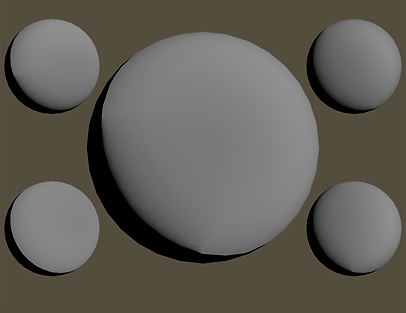

Band-Lighting
这不太像是一个光照模型 , 而更像是一个光照扭曲 , 来给你看你如何在标准光照模型上使用简单的数学操作 。 这种方法通过打断光照的方向然后将其变成一条一条的光带 。 这种方法可以变成其他任何光照模型 , 只要用 banded NdotL 替换 NdotL, 正如下方所示的:
floatNdotL=max(0.0,dot(normalDirection,lightDirection ));
floatlightBandsMultiplier =_LightSteps/256;
floatlightBandsAdditive =_LightSteps/2;
fixedbandedNdotL =(floor((NdotL*256+lightBandsAdditive)/_LightSteps))*lightBandsMultiplier;
float3 lightingModel =bandedNdotL *diffuseColor;
floatattenuation =LIGHT_ATTENUATION(i);
【Phong|Unity 中的光照模型】float3 attenColor =attenuation *_LightColor0.rgb;
float4 finalDiffuse =float4(lightingModel *attenColor,1);
returnfinalDiffuse;
Phong|Unity 中的光照模型

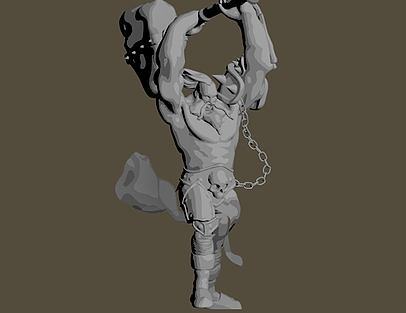

文章图片

Phong|Unity 中的光照模型
文章图片

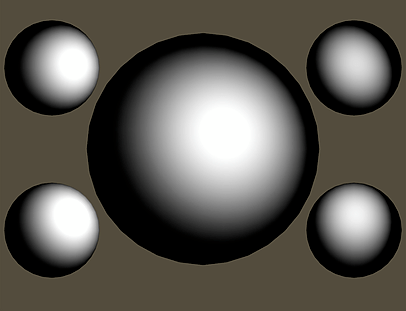

Minnaert 光照
Minnaert 光照模型最初设计用来复制月亮的着色 , 所以经常被称作月球着色器(shader) 。Minnnaert 很适合用来模拟多孔和纤维表面 , 比如月亮和丝绒 。 这些表面可以在背散射( back-scatter )中造成很多光线 。 这在纤维垂直于表面时特别明显 , 比如丝绒 , 地毯等 。
这种模拟提供的结果和 Oren-Nayar 十分接近 , 同样也经常被称作丝绒或月球着色器(shader) 。
下面是 Minnaert 光照的一个近似例子:
float3 viewDirection =normalize(_WorldSpaceCameraPos.xyz -i.posWorld.xyz);
floatNdotL=max(0,dot(normalDirection,lightDirection ));
floatNdotV=max(0,dot(normalDirection,viewDirection ));
float3 minnaert =saturate(NdotL*pow(NdotL*NdotV,_Roughness));
float3 lightingModel =minnaert *diffuseColor;
floatattenuation =LIGHT_ATTENUATION(i);
float3 attenColor =attenuation *_LightColor0.rgb;
float4 finalDiffuse =float4(lightingModel *attenColor,1);
UNITY_APPLY_FOG(i.fogCoord,finalDiffuse);
returnfinalDiffuse;
Phong|Unity 中的光照模型
文章图片

Phong|Unity 中的光照模型
文章图片

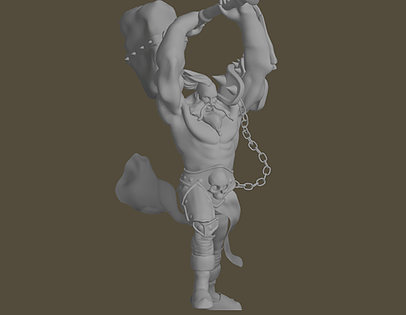

Oren-Nayer Lighting
Oren-Nayer 反射率模型是一个反射模型 , 用在漫反射或粗糙表面上 。 此模型是一个简单的办法来近似模拟光线在粗糙但仍然具有 lambertian 特性的表面上的效果 。
下面是一个简单的 Oren-Nayer 插入方式 。
floatroughness =_Roughness;floatroughnessSqr =roughness *roughness;
float3 o_n_fraction =roughnessSqr /(roughnessSqr +float3(0.33,0.13,0.09));
float3 oren_nayar =float3(1,0,0)+float3(-0.5,0.17,0.45)*o_n_fraction;
floatcos_ndotl =saturate(dot(normalDirection,lightDirection));
floatcos_ndotv =saturate(dot(normalDirection,viewDirection));
floatoren_nayar_s =saturate(dot(lightDirection,viewDirection))-cos_ndotl *cos_ndotv;
oren_nayar_s /=lerp(max(cos_ndotl,cos_ndotv),1,step (oren_nayar_s,0));
//lighting and final diffuse
floatattenuation =LIGHT_ATTENUATION(i);
float3 lightingModel =diffuseColor *cos_ndotl *(oren_nayar.x +diffuseColor *oren_nayar.y +oren_nayar.z *oren_nayar_s);
float3 attenColor =attenuation *_LightColor0.rgb;
float4 finalDiffuse =float4(lightingModel *attenColor,1);
Phong|Unity 中的光照模型
文章图片

Phong|Unity 中的光照模型
文章图片

原帖地址:
https://www.jordanstevenstechart.com/lighting-models
