汽车水温传感器

文章插图
汽车水温传感器由NTC(负温度系数)热敏电阻构成 , 冷却液温度的变化引起电阻值的变化 , 具体关系见左图 , 当水温越低电阻值越大 , 水温越高电阻值越小 , 系统根据接收到的电压值来计算出当前的水温 , 那么汽车水温传感器检测方法有哪些呢?下面就一起随小编来了解一下吧 。

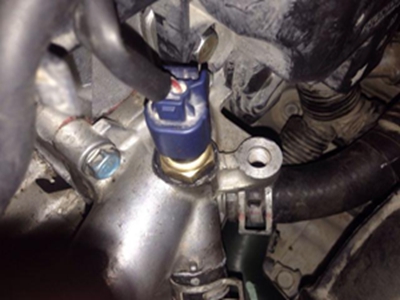

汽车水温传感器安装在发动机缸体或缸盖的水套上 , 与冷却液直接接触 , 用于测量发动机的冷却液温度 。冷却液温度表使用的温度传感器是一个负温度系数热敏电阻 (NTC) , 其阻值随温度升高而降低 , 有一根导线与电控单元ECU相连 。另一根为搭铁线 。
水温传感器检测方法
1、检测供电电压
拔下插头 , 用万用表两表笔检测两线之间的电压是否为基准电压5V左右(有的车型直接供12V电压给水温传感器 , 如给水温表的) 。
2、读取数据流
正常的水温信号一般在95℃左右(高温发动机在115℃左右) 。如果检测发现水温传感器信号异常 , 则应进行检修 。如:水温信号显示-40℃说明有断路或者对负极短路 , 如果显示在130℃不变化那说明对正极短路(有些车会显示在140度) 。
【汽车水温传感器】 3、检测电阻
可对水温传感器进行加热处理 , 然后测量其阻值(在外部温度30度时电阻约为1.4千欧到1.9千欧) 。
水温传感器的敏感元件是负温度系数的热敏电阻 。就是水温越高自身阻值越小 , 电压信号就越大 。
以上就是汽车水温传感器检测方法有哪些的内容介绍 , 如需了解更多水温传感器等小知识 , 请继续关注交通安全常识栏目吧 。
