sjw|只有方格网，没有高程点，如何用KolidaMap计算两期土方工程？命令行|数据|文件|展绘|菜单

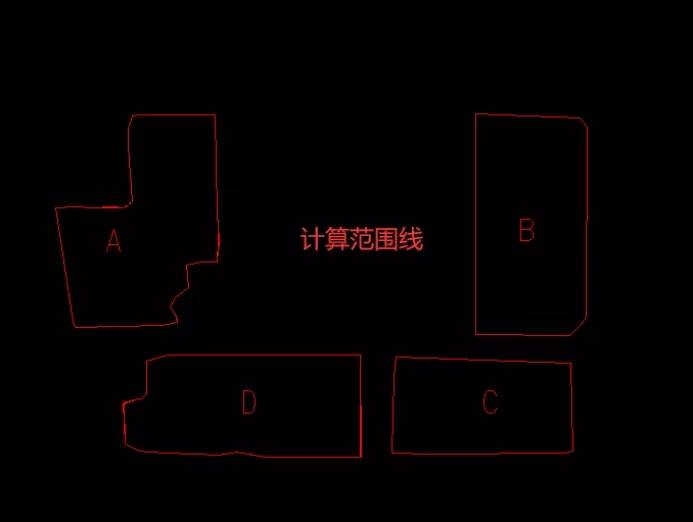

最近有用户私信发来两个方格网图，分别是原始地形数据和开挖完成后的数据，只有方格网，没有高程点，如何用KolidaMap计算这个两期土方工程呢？
数据有点复杂，我们先分析数据，然后用方格网法来计算，最后复盘总结。

文章图片

文章图片

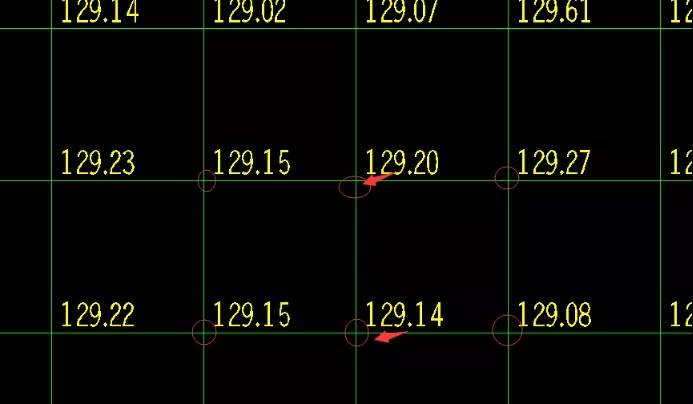

#1 分析已有数据已知的两个数据中，全图没有高程点。只有下图这种方格网注记。首先需要提取这些注记，生成高程点数据，计算范围线。

文章图片

#2 计算过程 1. 提取方格网数据

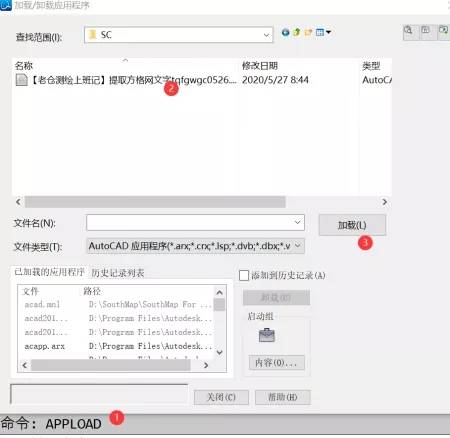

在命令行输入appload ，按下图步骤，加载插件。

文章图片

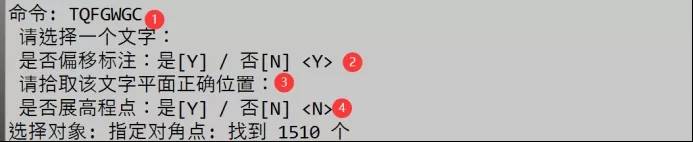

按命令行提示操作，见下图。

文章图片

2. 验证提取的高程点

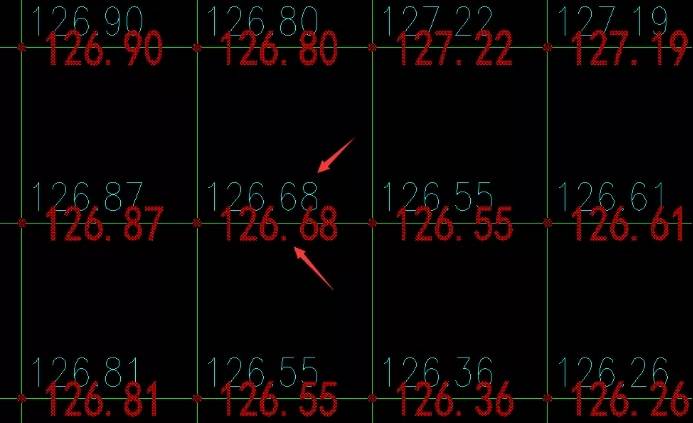

将原始数据方格网和开挖后数据方格网，分别提取生成坐标文件。点击菜单“绘图处理-展高程点“ ，在图上展绘提取的高程点。下图所示，提取处理的高程点，卡在方格网十字交叉点，高程值和附近的注记相同。说明提取出来的高程点是正确的。

文章图片

3. 构建两期三角网

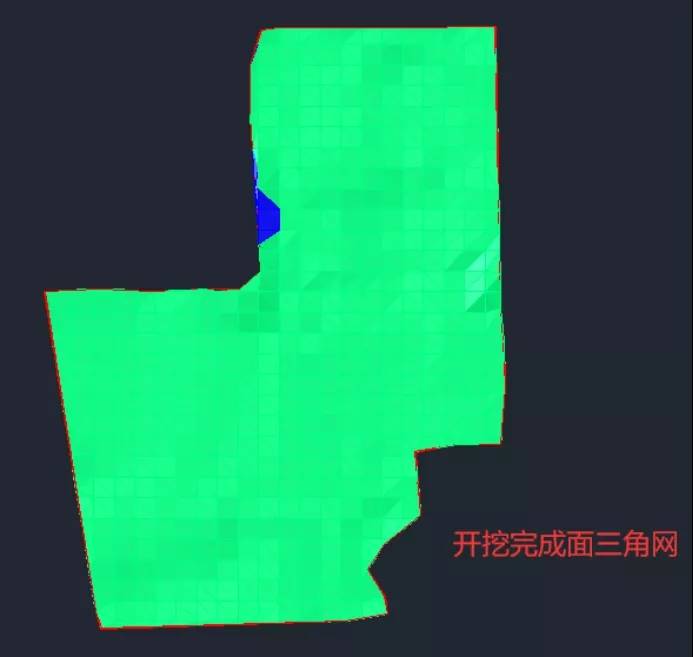

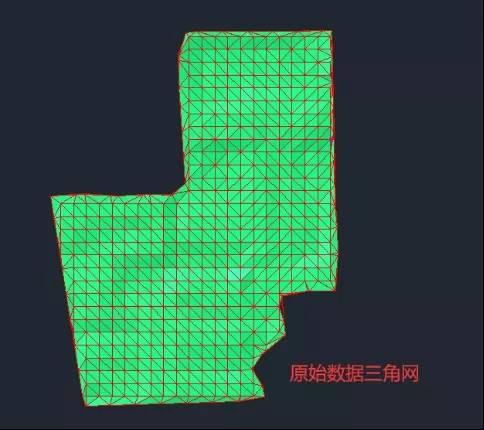

本次土方工程，有4个计算区域，以其中一个计算区域为例。点击菜单“工程应用-计算表面积-根据图上高程点“ ，每个计算范围构建两个三角网，并保存。

文章图片

文章图片

4. 方格网土方计算

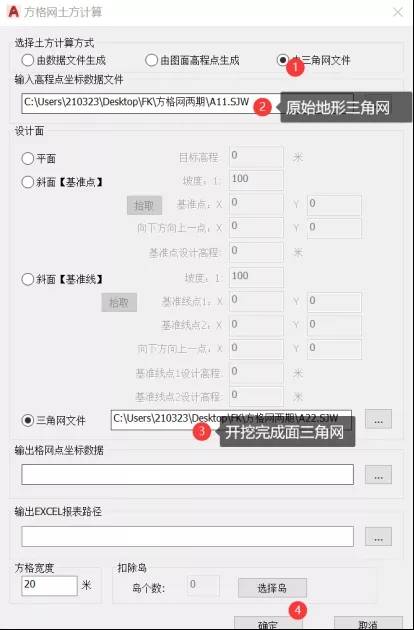

点击菜单：工程应用-方格网法土方计算，按下图步骤分别选择两个三角网文件，按命令行提示完成操作。

文章图片

文章图片

总结
【sjw|只有方格网，没有高程点，如何用KolidaMap计算两期土方工程？】本次实例数据，已知的数据有：两个方格网图和计算范围，需要用方格网法计算4个区域土方量。用插件将方格网图中的高程点提取出来，分别构建原始数据sjw和开挖完成面sjw ，最后用方格网法完成计算。

sjw|只有方格网，没有高程点，如何用KolidaMap计算两期土方工程？
