使用软件：CAD2020软件。
丨缩放对象丨

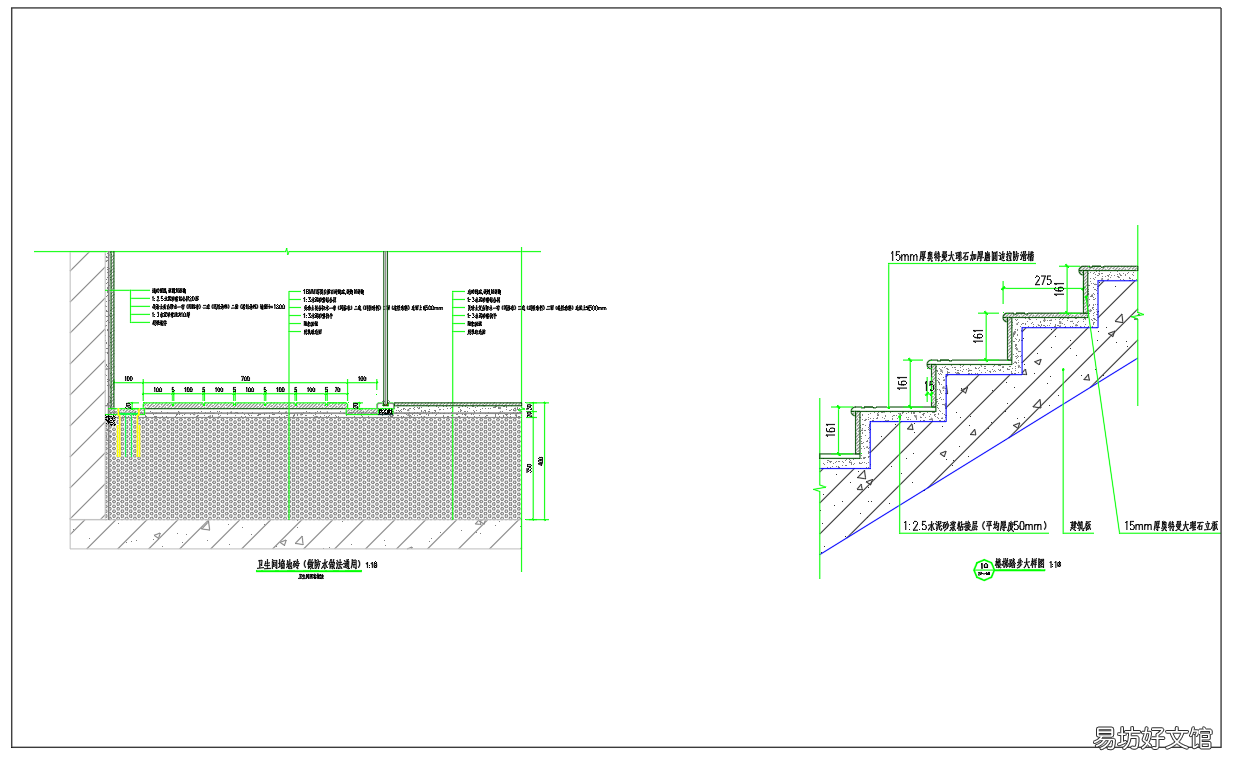

如图所示，虽然左边的大样图大，但是标注的尺寸比较小，我们很难看清楚，这个时候我们排版可以把左边的→卫生间墙地砖（做防水做法通用），成块放大两倍。

文章插图
今天操作步骤如下：

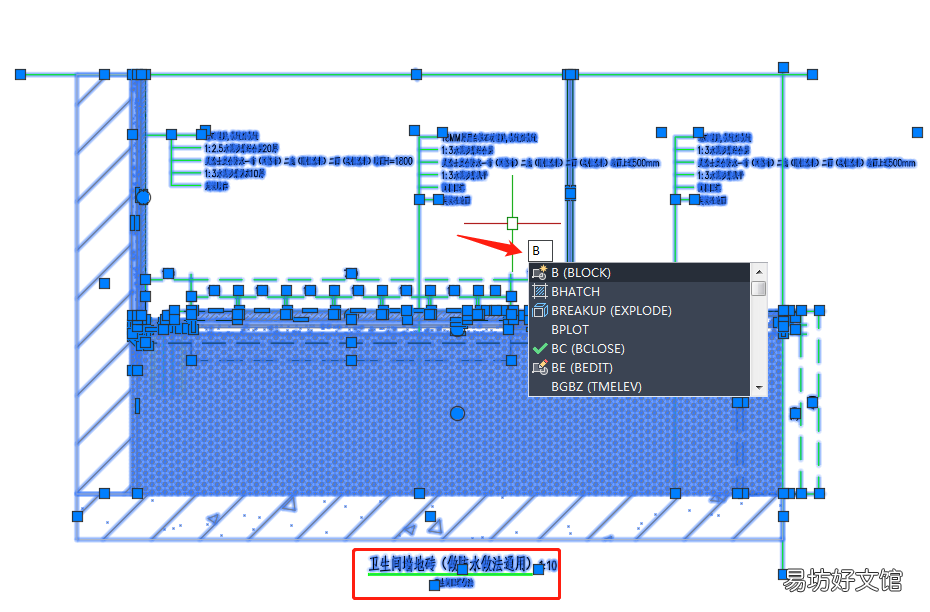

Setup 1，如图所示，选中→卫生间墙地砖（做防水做法通用），输入B命令：

文章插图

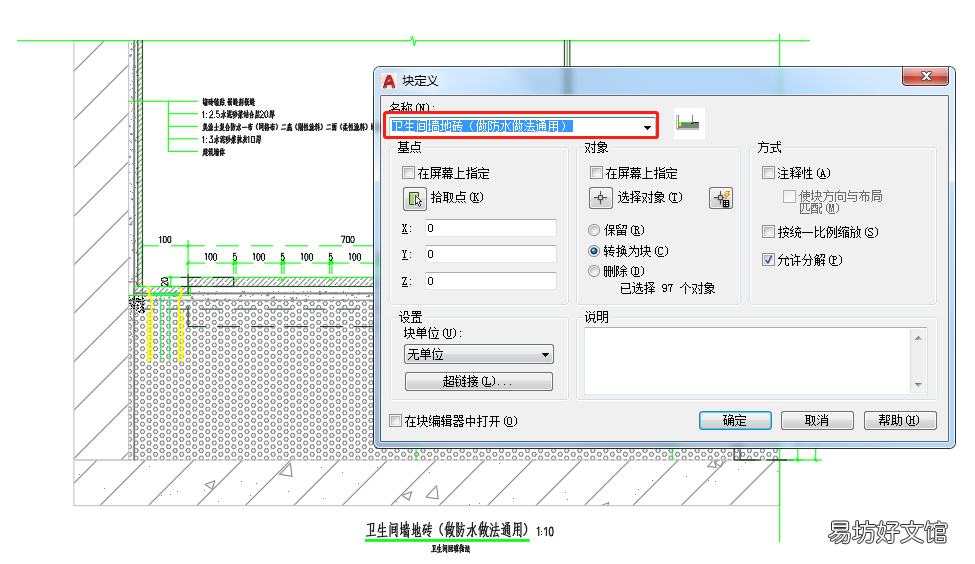

Setup 2，如图所示，为该块命名：

文章插图

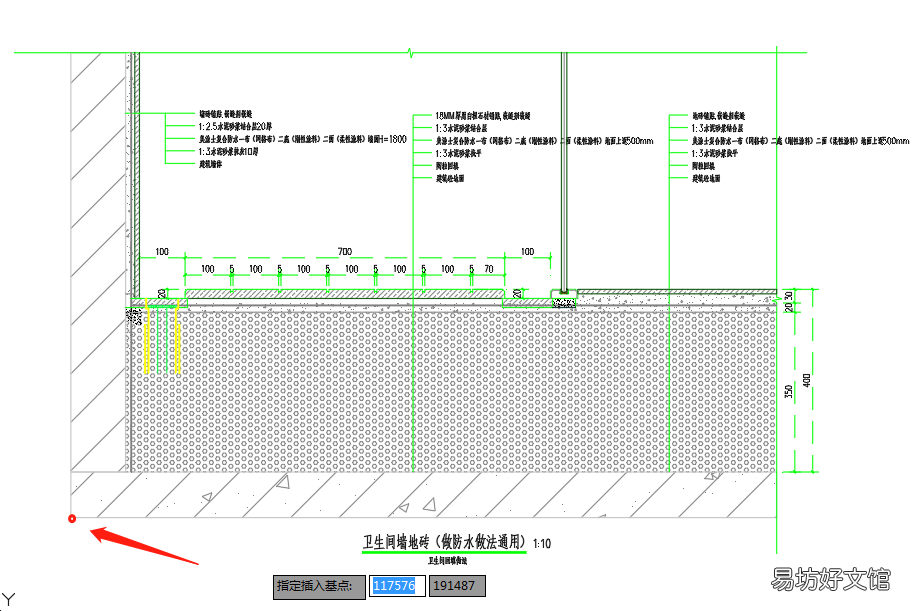

Setup 3，如图所示，指定插入点：

文章插图

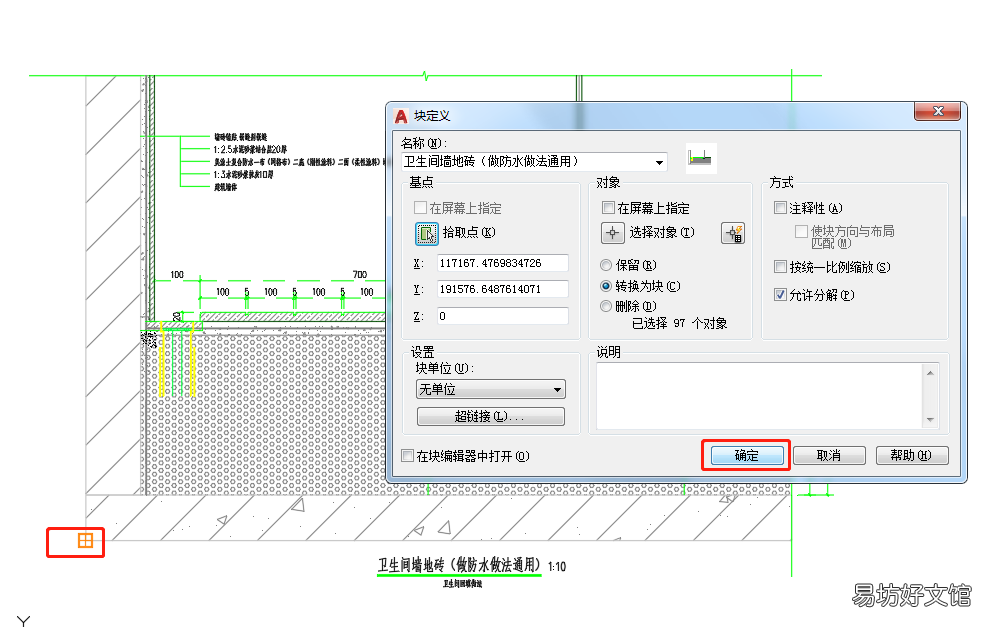

Setup 4，如图所示，确定：

文章插图

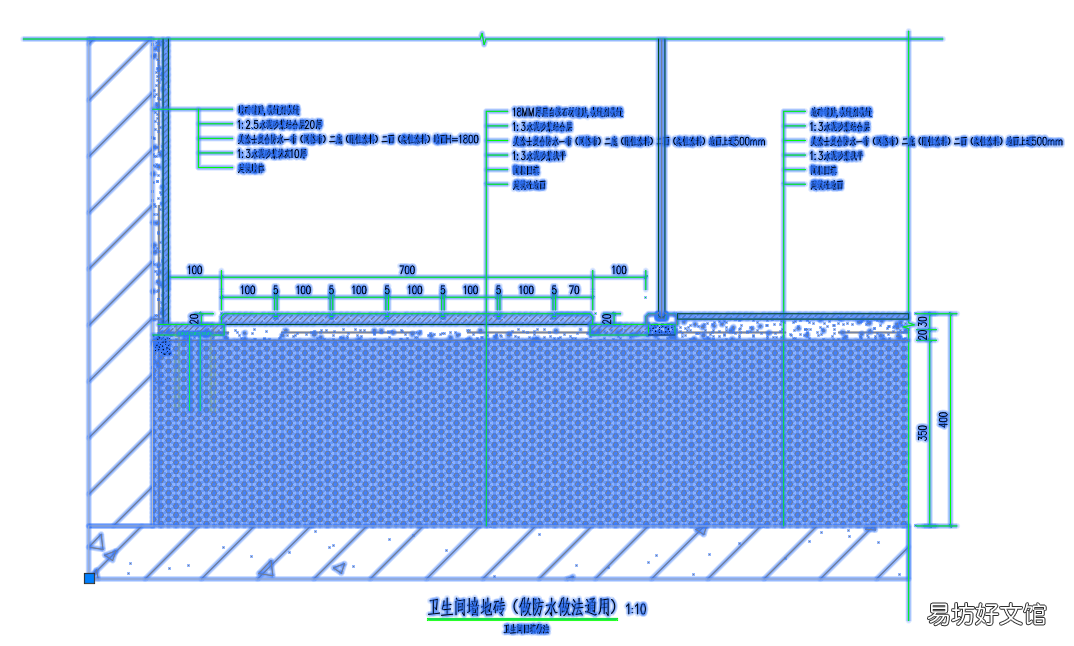

Setup 5，如图所示，得到该块图形。

文章插图

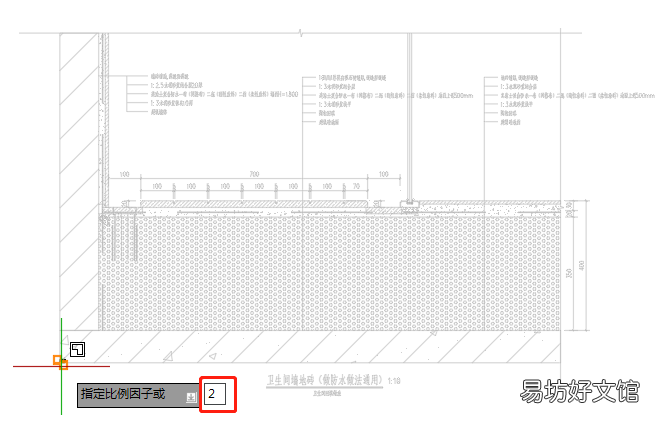

Setup 6，如图所示，把该块放大2倍，SC命令，输入放大该对象的数值2倍：

文章插图

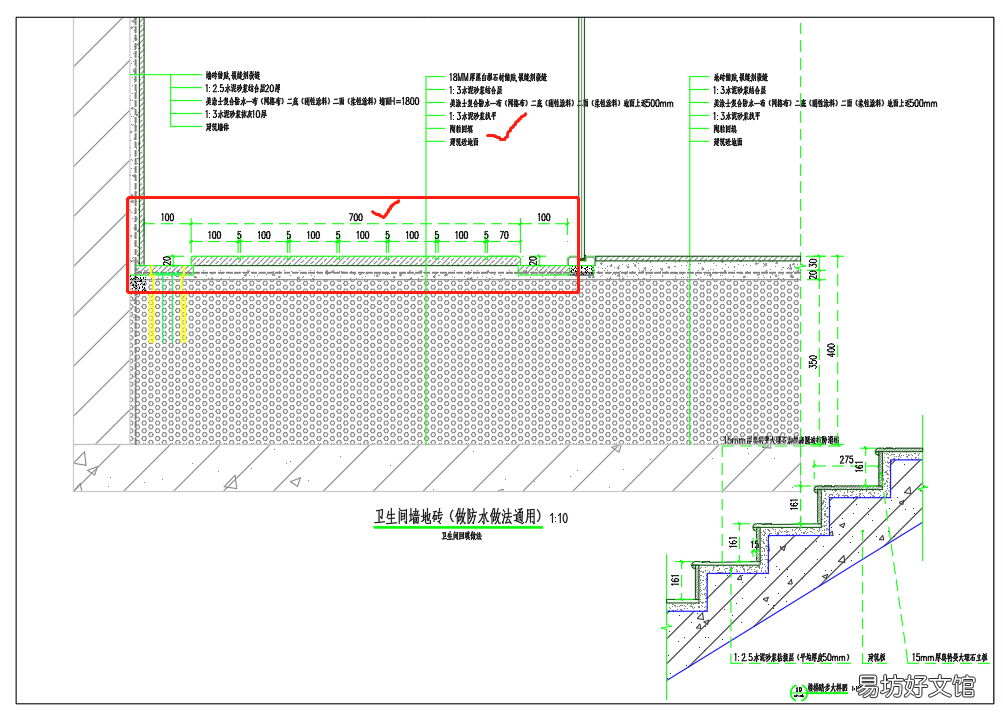

Setup 7，如图所示，移动该放大块对象的的位置，我们可以看到标注对象的数值没有变化，标注对象的尺寸变得清晰明了。

文章插图

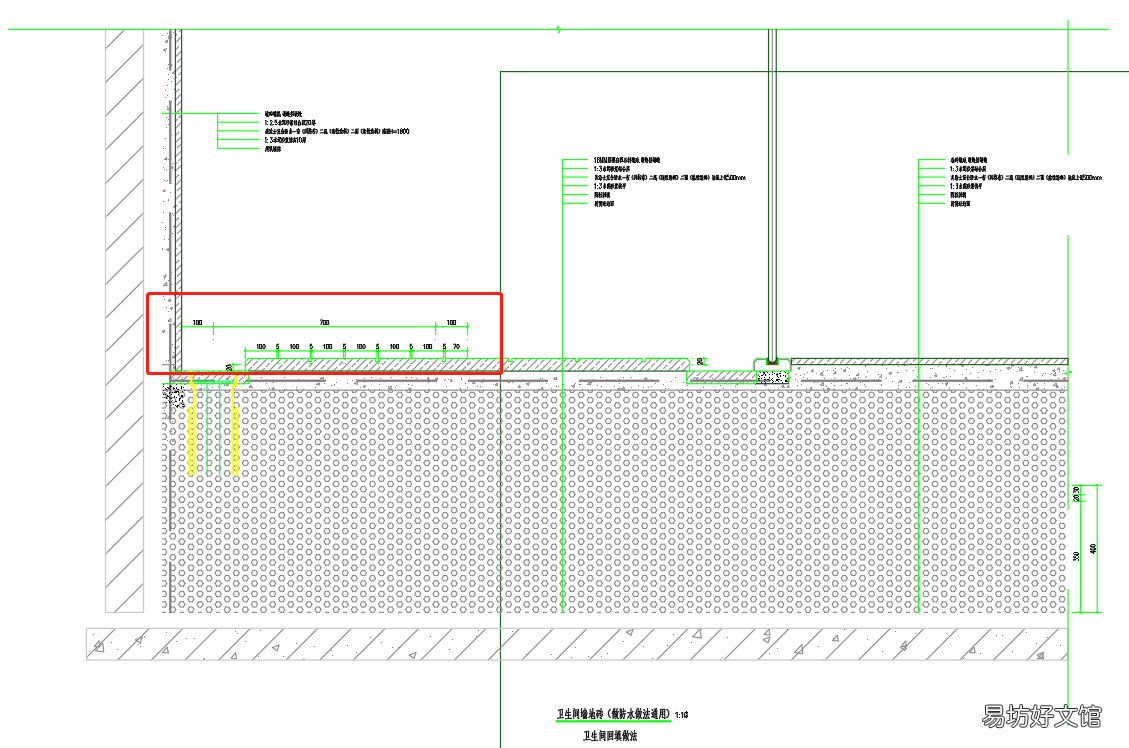

Setup 8，如图所示，我们再来看一下不成块放大两倍的效果。很明显标注对象的数值出现了变化，这肯定不是我们要的效果。

文章插图
【cad缩放对象功能使用 cad怎么缩放图形尺寸不变】在这里给大家做个补充，用布局画图可以很轻松的解决统一图纸比例的问题。在这里暂时不做过多赘述。
