我们把电流互感器分为两类:测量电流互感器和保护电流互感器。各种电流互感器的原理是相似的。本文总结了各种电流互感器的接线图，以供参考。
测量用电流互感器的接线方法
测量电流互感器的作用是在正常电压范围内，向测量和测量装置提供电网电流信息。
1普通电流互感器接线图
电流互感器一次电流从P1端子进入，从P2端子流出。也就是说，P1端子连接到电源侧，P2端子连接到负载侧。
来自电流互感器二次侧的电流从S1流入电流表的正极端子，电流表的负极端子流入电流互感器二次端子S2 。原则上，S2航站楼需要接地。
注:部分电流互感器一次额定为L1、L2，二次额定为K1、K2 。
2穿心式电流互感器接线图
穿心式电流互感器的接线与普通电流互感器相似。一次侧穿过变压器的P1表面，从P2表面出来。二次侧接线与普通变压器相同。
第二电流互感器接线图
电流互感器接线一般分为四种接线方式:

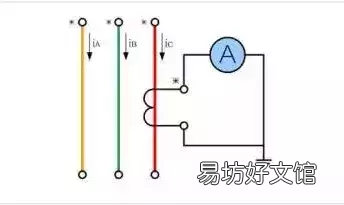

1.单电流互感器接线图
它只能反映单相电流，适用于需要测量单相电流的情况。

文章插图
单电流互感器接线图
2.三相全星形接线和三角形接线的电流互感器接线图
三相电流互感器能够及时、准确地了解三相负载的变化。

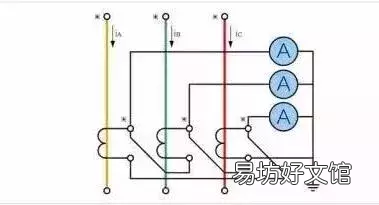

三相全星形电流互感器接线图

文章插图
三相全角电流互感器接线图

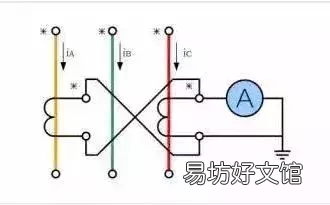

3.两相不完全星形连接电流互感器接线图
它在实际工作中使用最多，但仅在三相三线制中使用。省去了一个电流互感器。根据三相矢量之和为零的原理，由A相和C相的电流计算出B相电流。
两相不完全星形连接电流互感器接线图

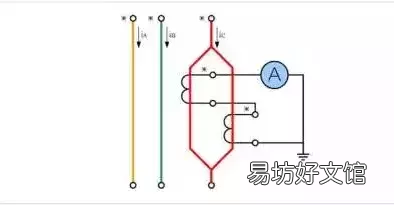

4.具有两个相位差电流连接的电流互感器接线图
仅用于三相三线电路。这种连接方式的优点是，不仅可以节省一台电流互感器，还可以用一个继电器反映三相电路中的各种相间短路故障，即用最少的继电器完成三相过流保护，节省投资。

文章插图
两相差动电流接线的电流互感器接线图
5.其他连接模式

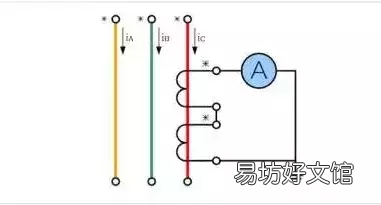

5.1一次侧串联和二次侧串联
电流互感器一次侧串联和二次侧串联接线示意图如下。串联后的效果是:变压器变比不变，二次额定负荷翻倍。

文章插图
电流互感器一次侧和二次侧串联图
5.2一次侧串联和二次侧并联
电流互感器一次侧串联和二次侧并联的示意图如下。串并联后，效果是变压器变比降低一倍，二次额定负荷翻倍。
电流互感器一次侧串联图和二次侧并联图
5.3一次侧并联和二次侧串联
电流互感器一次侧并联和二次侧串联接线示意图如下。串并联后，效果是变压器变比翻倍，二次额定负荷翻倍。
