数字万用表怎样测量电容数字万用表测电容

我觉得没必要说万用表应用广泛，大家都知道。可能有些朋友看到万用表有这么多档位会直接放弃。今天我们就给想学但不知道怎么学的朋友们一个指南，告诉大家万用表的基本用法。

文章插图

文章插图
数字多用表

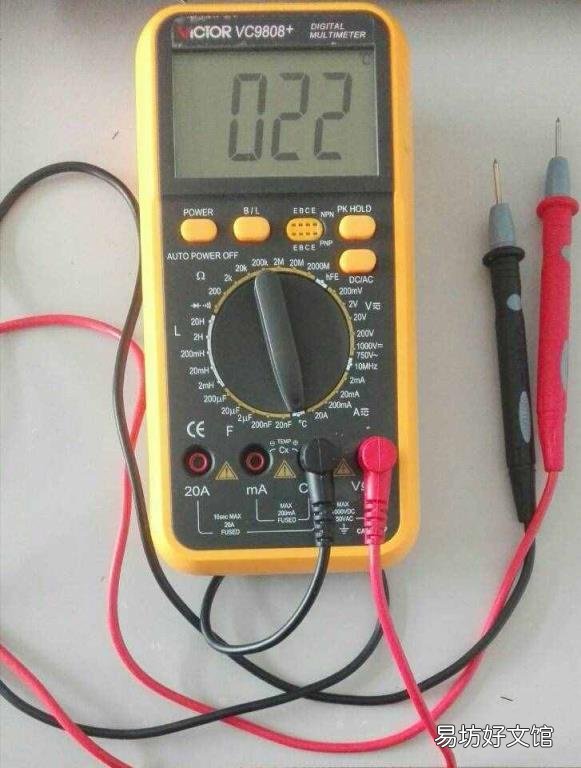

二极管模块首先我们学习最简单的二极管档位，将万用表的旋钮转到二极管识别器所在的位置，然后将两个探头短接，就会听到蜂鸣器的声音，说明档位可以正常使用。此外，我们可以确定两个探头之间的电阻为零，这是日常生活中常用来测量电路是否开路，以及设备是否电连接在一起。由于这个齿轮是二极管齿轮，我们可以使用这个齿轮。测量二极管的压降。测量时，将红笔放在二极管的阳极上，将黑笔放在二极管的阴极上。压降值可以直接显示在显示屏上。此外，还可以用来判断二极管是硅管还是锗管，二极管是否损坏。

文章插图

文章插图

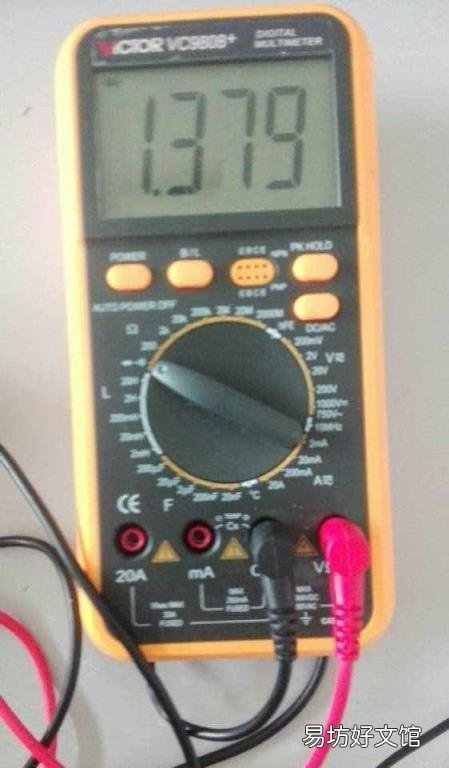

显示压降
阻力齿轮
你可以从二极管档顺时针方向看到电阻档，有一个ω符号，表示要测量的电阻档。测量时，首先要判断选择的电阻，然后选择旋钮选择量程。如果不知道阻力，可以选择一个中间档位试测，然后根据测得的预估值换挡。我们选择1K电阻进行测试，所以我们把指针换到2K档，然后直接在显示屏上读取数值。至于手，因为没有正负电阻，所以红黑笔可以接在电阻的两边(测量大电阻时不要用手触摸笔) ，不管是正的还是负的。

文章插图

文章插图

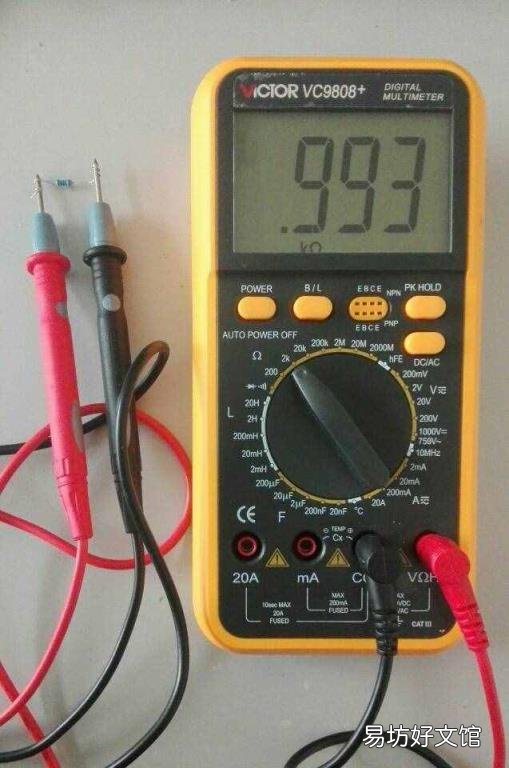

测量电阻
测量晶体管
顺时针转动旋钮到达hFE档位，该档位是测量三极管放大参数的档位。一般有两种插孔，一种是NPN ，一种是PNP 。在测量之前，我们必须确定它是NPN还是PNP 。我们在这里使用NPN 。由于三极管有三个引脚，每一个引脚的功能都不一样，所以我们区分好引脚后，就可以根据引脚名称正确地插入测量插孔，直接在显示屏上读取三极管的放大倍数。
【数字万用表怎样测量电容数字万用表测电容】

文章插图

文章插图
晶体管引脚图

文章插图

文章插图

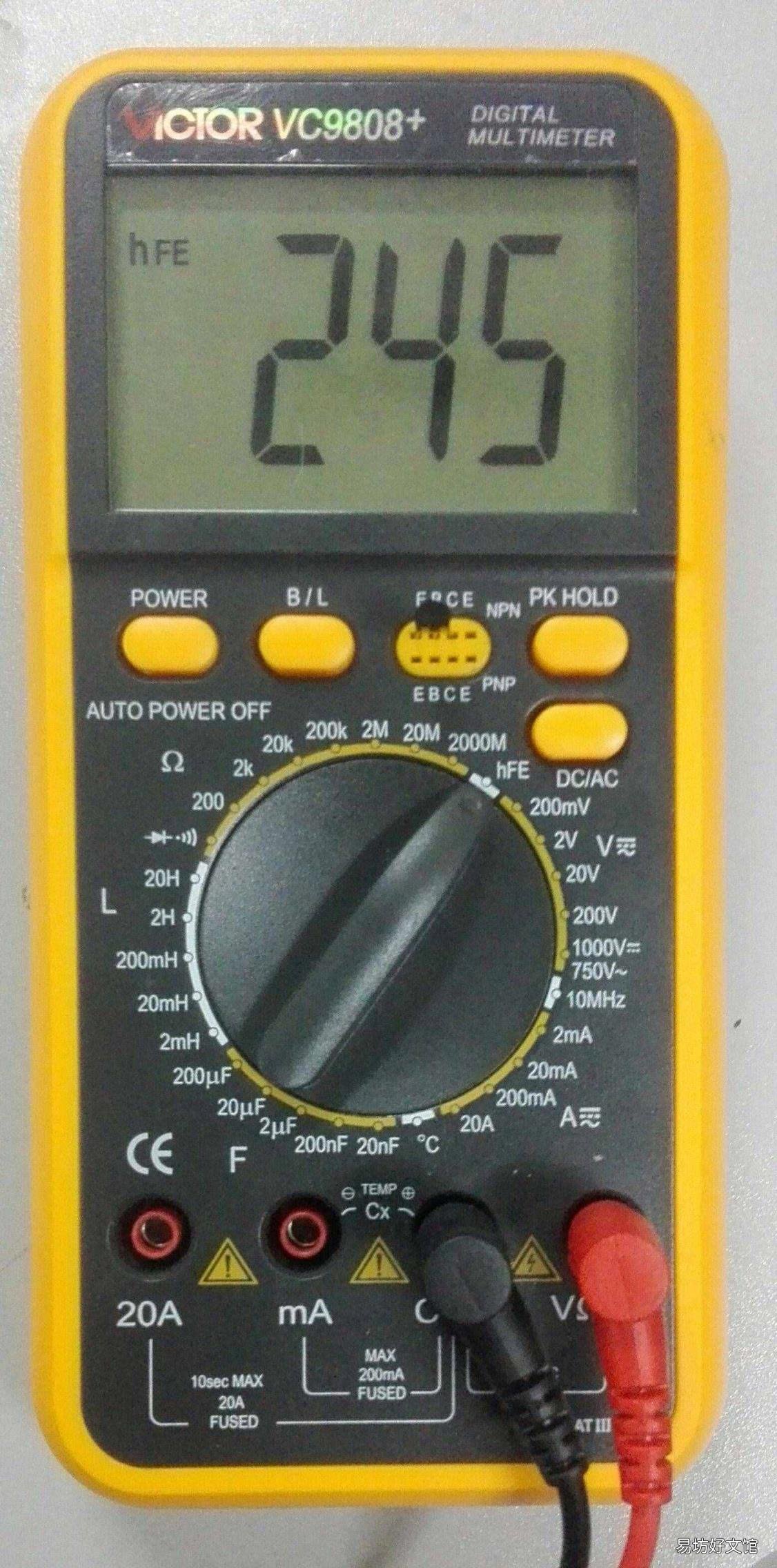

三极管测量结果
再次转动测量旋钮，下一档是电压档。在这个万用表中，交流档和DC档都在这个范围内，所以在测量之前，首先要判断我们测量的电压是交流还是DC ，如果选择的类型不是要测量的类型，可以按交流/DC换挡位置(也就是这个万用表的DC/交流转换档位，有些万用表是和交流分开的，没有换挡按钮) 。另外，选择合适的范围。如果测量前不知道要测量的电压，此时必须选择量程最大的档位。我们常用的交流电是家庭用的交流电，电压220伏。典型的DC就是我们电脑USB插座的输出电压，比如DC 5v 。
注:测量电压时，需要区分正负极。红笔接正极(火线) ，黑笔接负极(零线) 。如果这是错误的，可能会导致指针万用表上的电表损坏。数字电表没那么严重，还是分辨一下比较好。

文章插图

文章插图

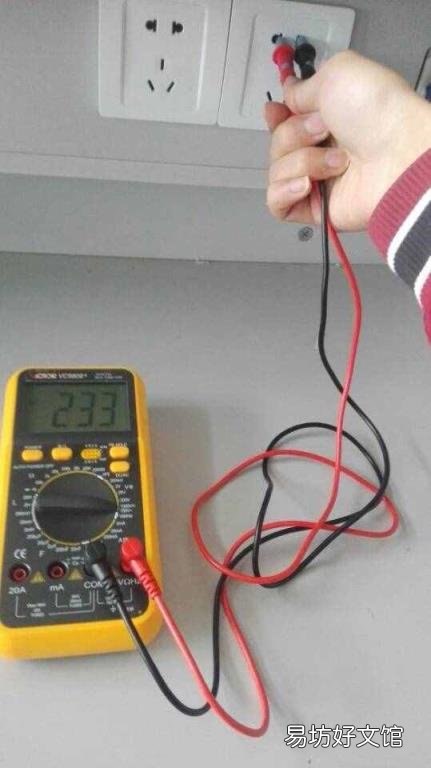

测量交流电压

文章插图

文章插图

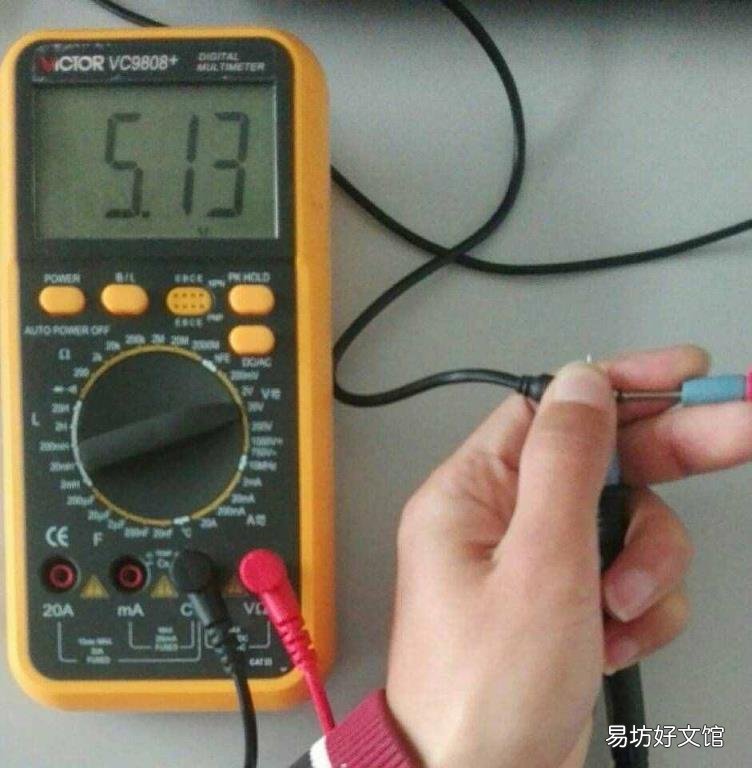

测量DC电压

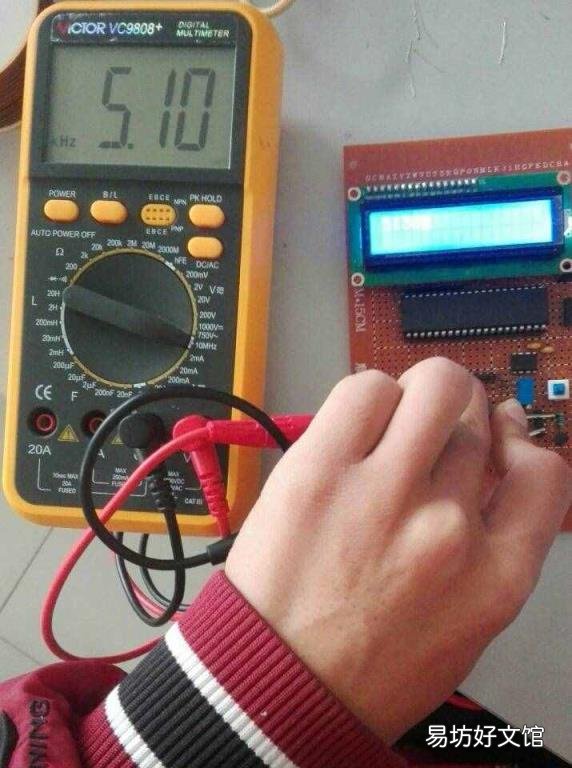

频率计文件再次顺时针转动，然后测量频率。表盘上的10MHz表示最大测量频率值为10KHz 。测量时，将手写笔连接到频率计的两端，测量值可以直接在显示屏上读出。要正确连接手写笔和红色手写笔，请将其连接到信号源的正极端子和信号源的负极端子。

文章插图

文章插图
测量频率

文章插图

文章插图

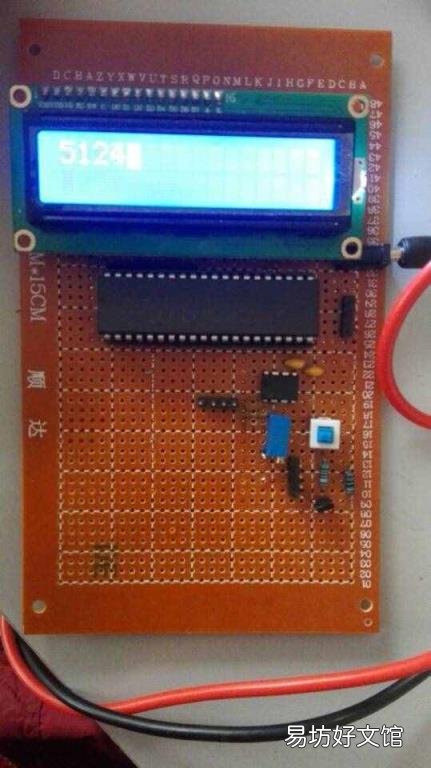

频率计显示此时的频率。
电容齿轮有时我们用万用表测量电容。第一步是确定电容大小，选择万用表的量程。选择后，将探针放在电容的两端，不要分开正负电极。如果电容是极性的，不需要划分正负两极就可以直接测量，电容大小可以直接在显示屏上读出。另外需要注意的是，测量电容时，红色探头要插入标有mA的插孔，结果只能在这个插孔上测量。
