交流是指电压或电流的大小和方向随时间周期性变化。日常生活中，所有的电器产品都需要电源才能正常工作。大部分用电设备采用市电交流220V和50Hz供电，这是我国公共用电的统一标准。交流220伏电压是指相线(即火线)对零线的电压。

文章插图

文章插图

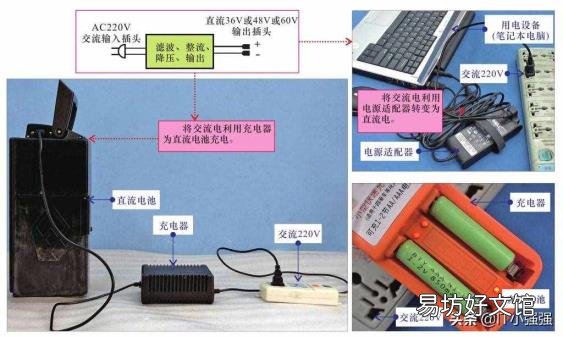

图为典型实用电子产品如何获得DC功率。
交流电由交流发电机产生，交流发电机包括单相交流发电机和三相交流发电机。

文章插图

文章插图
图为交流电的产生。

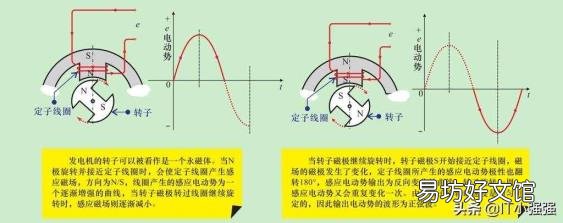

交流发电机的转子由永磁体组成。当水轮机或汽轮机带动发电机转子旋转时，转子磁极旋转，将磁场辐射到定子线圈。当定子线圈被磁力切割时，定子线圈中会产生感应电动势。当转子磁极旋转一次，定子线圈就会产生相应的电动势(电压) 。因为感应电动势的强度与感应磁场的强度成正比，所以感应电动势的极性也对应于感应磁场的极性。定子线圈的感应磁场在正负方向上周期性交替变化。当转子磁极匀速转动时，感应磁场按正弦规律变化，发电机输出的电动势波形为正弦曲线。
根据电磁感应原理，发电机产生电动势。当线圈受到变化的磁场时，即当线圈切割磁力线时，就会产生感应磁场，感应磁场的方向与外加磁场的方向相反。

文章插图

文章插图

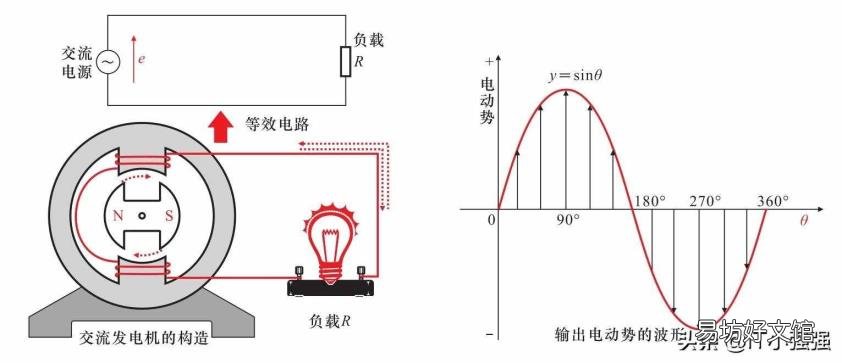

图为发电机的发电原理。
单相交流电
单相交流电在电路中有一个单一的交流电压，它以一定的频率随时间变化。在单相交流发电机中，只有一个线圈缠绕在铁芯上形成定子，转子是永磁体。当定子和其内部的线圈为一组时，其产生的感应电动势(电压)也为一组(相)，由两条线传递。

文章插图

文章插图
图为单相交流电的产生。
两相交流
发电机内有两组定子线圈，垂直分布在转子周围。当转子转动时，两组定子线圈产生两组相位差为90度的感应电动势。这种电源称为两相电源，常用于自动化设备中。

文章插图

文章插图

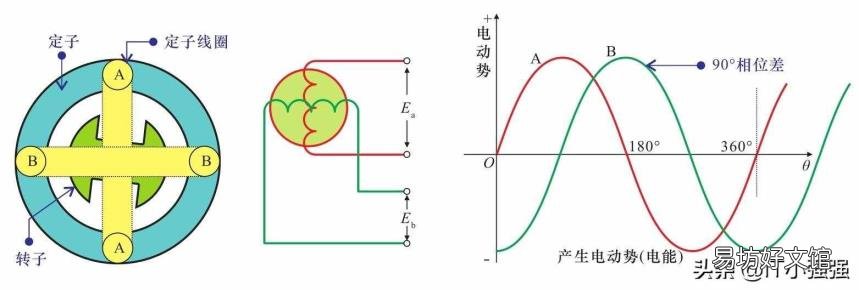

图为两相交流电的产生。

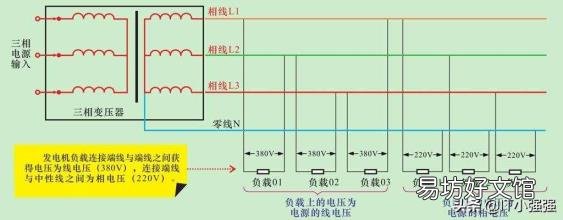

三相交流电

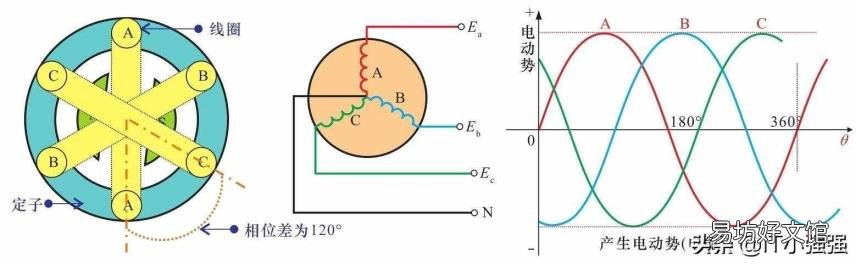

三相交流电由三相交流发电机产生。定子槽内放置三个结构相同的定子绕组A、B、C，这些绕组相隔120 at 空。当转子旋转时，其磁场在空之间正弦变化，当转子由水轮机或汽轮机以角速度ω等驱动时。
【万用表符号大全交流电压】顺时针旋转时，三个定子绕组中会产生三个同频率、等幅、120°相位差的正弦电磁线圈，即对称三相电磁线圈。
