1、看对象
文章插图

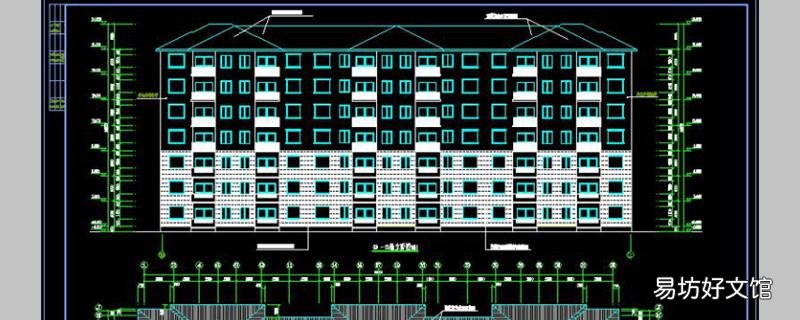

首先，第一次看到cad图纸的时候，新手确实由于东西太杂而不知道怎么看 。此时看到图的第一眼要知道这图是什么物品的图 。如果是机械制图可能就是某零件的设计图;如果是建筑制图可能就是某建筑的设计图，因不同的对象导致观察方向的不同 。
2、分析明细栏
文章插图

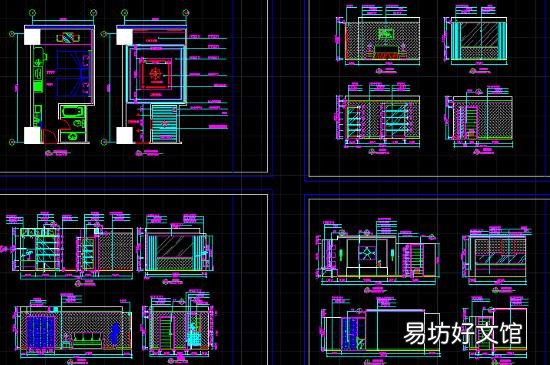

一般的cad图纸都会在左下角或者右下角，找到一个明细栏，这个明细栏一般是用来解释图纸的，如果漏看信息会影响对图纸的理解 。明细栏中一般会含有很多细节信息，如：数量、单位、细节尺寸，根据不同的图还分为：材料和标准等 。
3、结构图【一个新手如何看懂图纸】
文章插图

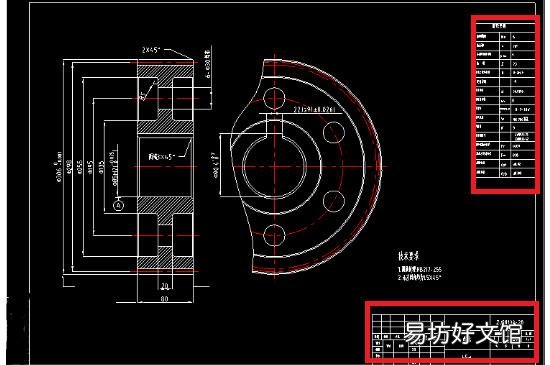

一般正规的cad图，除了会有一个总体的效果图以外，还会有一些小图，如：剖面图、各个方向的视图等，这些图都是为了能更方便的理解绘制物品的空间、场景等设计，因此看图一定要将细节的结构图一起看，这样才能更好的理解图纸 。
