燃气的应用涉及到千家万户，燃气安全是保障人民生命财产安全的重要课题。因此，在燃气的设计、建设和运维过程中必须予以足够的重视！
然而，目前国内的燃气安全现状却令人担忧。近些年，频繁发生的居民燃气燃爆事故给人民群众的生命和财产安全造成了极大损失。
造成事故的原因很大程度上是设计缺失、施工质量和管理不善等多方面因素的结果。其中，燃气进线管道的绝缘处理和雷电流泄放的现状令人堪忧！如何在设计、施工以及后期运维管理过程中做到规范标准是值得我们重视的问题！

规范图集的要求

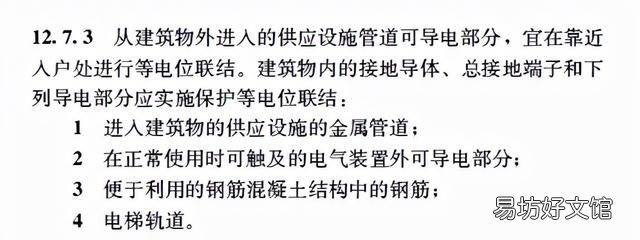

国家标准GB 51348-2019规定：进入建筑物的供应设施的金属管道应该实施保护等电位联结，并要进行防静电接地。GB 51348-2019《民用建筑电气设计标准》的相关规定详见如下截图。

文章插图

文章插图

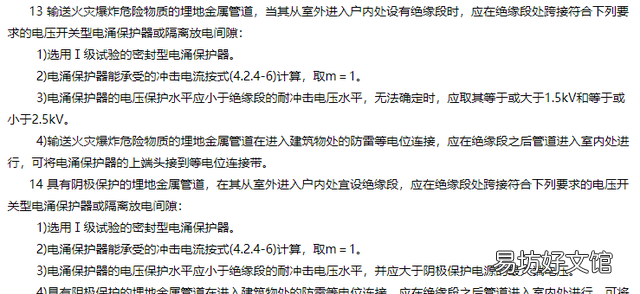

国家标准GB 50057-2010规定：输送火灾爆炸危险物质、具有阴极保护的埋地金属管道入户处应设有绝缘段，并应设置电压开关型电涌保护器。GB 50057-2010《建筑物防雷设计规范》的具体要求详见规范如下截图。

文章插图

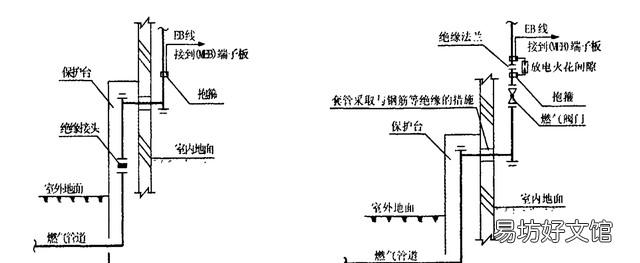

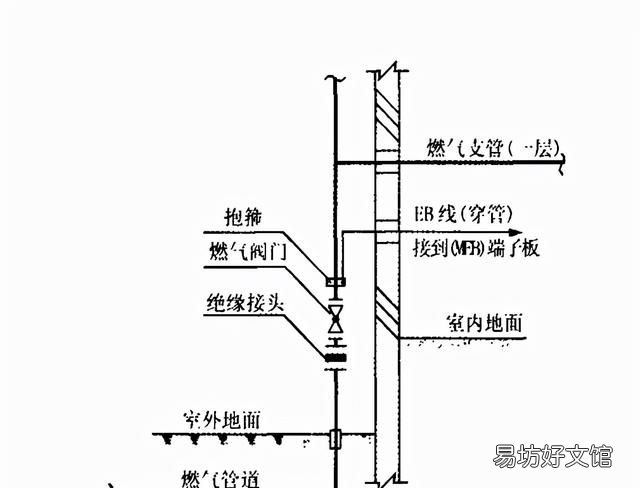

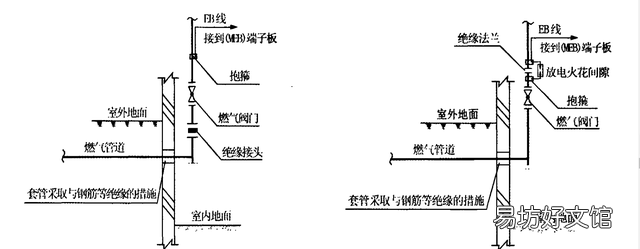

国标图集15D502中，关于燃气管道入户处的处理规定如下：为避免用燃气管道作接地极，燃气管入户后应插入一绝缘段（例如在法兰盘间插入绝缘板）以与户外埋地的燃气管隔离。为防止雷电流在燃气管道内产生电火花，在此绝缘段两端应跨接火花放电间隙，此项工作由燃气公司负责。
国内外现状
根据上述规范、图集的要求，燃气管道入户处应该满足如下要求：

进行总等电位联结；
设置绝缘段；
在绝缘段两端跨接火花间隙型浪涌保护器，或者采用自带火花放电间隙的绝缘接头。

但是，实际工程中，却很少按以上3点进行设计和施工。燃气系统由专业的燃气设计部门在土建工程施工完成后才进行设计和施工，往往土建施工时在燃气管道入户处未预留等电位联结端子，燃气施工时存在等电位联结施工困难等问题。另外，很重要的一点是GB 50028-2006 《城镇燃气设计规范》（2020年版）中并未对此作详细要求，这应该是目前国内混乱现状的主要根源。
据于以上客观因素，燃气设计院并未对该问题予以足够重视。全国各地的燃气公司也都持观望态度。导致目前国内在燃气管道入户的处理问题上一直存在着严重的漏洞和隐患。
国外的情况也各不相同，日本在燃气管道入户处的处理方式是仅仅在入户管道处设置了绝缘接头；欧洲在此方面做得比较严谨，也符合IEC 16024-1-2的相关条文要求，当然德国国内的标准《G459／1燃气进户管线技术规范工作手册》中的也有明确要求，因此德国目前的做法主要有两种，一种是采用自带火花放电间隙的绝缘接头，另一种是绝缘法兰+火花间隙型浪涌保护器。

文章插图
为什么设置绝缘段和火花放电间隙？

绝缘段

绝缘段一般有绝缘法兰和绝缘接头两种类型。绝缘法兰是对具有绝缘要求和电腐蚀防护要求的管路采用的绝缘组件；绝缘接头是绝缘法兰的改进产品，绝缘接头比绝缘法兰在绝缘性能、密闭性、阴极保护以及使用寿命上都有很大提升。一般在不允许拆卸检修的情况下都采用绝缘接头。

文章插图

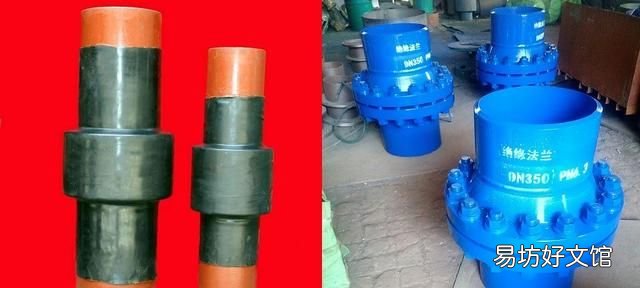

图1 绝缘接头（左）和绝缘法兰（右）

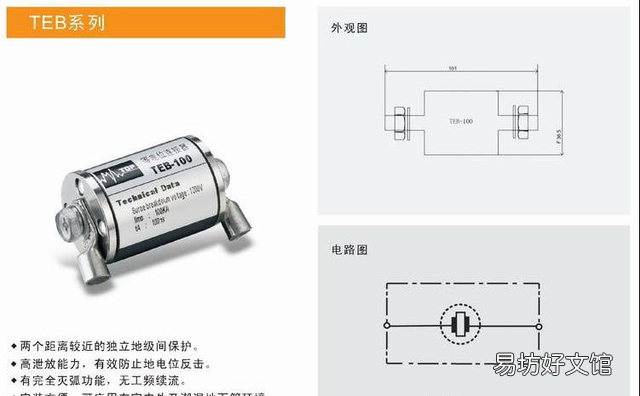

火花间隙型浪涌保护器

火花间隙型浪涌保护器并接在绝缘段两端，并在用户侧方向的一端与总等电位联结端子可靠连接。平时火花间隙型浪涌呈现高阻断路的状态，保证等电位系统不会将燃气管道作为接地极进行接地，满足了户外敷设的燃气管道阴极保护需求；当雷电流通过燃气金属管道进入建筑物内时，瞬时涌流使其瞬间导通，为雷电流提供了泄放的通路，而不至于击穿绝缘段引爆燃气系统，保证了燃气系统的安全运行；另外，火花间隙型浪涌的击穿电压小于绝缘段耐压值2000V，保证了绝缘段不被击穿，同时也防止工频故障电流通过燃气管道导致燃气瞬间燃爆。
