简单绘制A3图纸的图框及标题栏

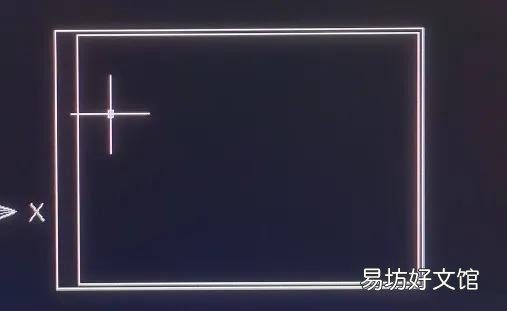

打开CAD软件，文件菜单新建，选择矩形工具，绘制一个420*297的长方形，图框不标注。再在CAD中绘制一个矩形，数值为390*287 ，边到边的数值各为5 ，左边25＋5＝30 ， 420－30＝390
将绘制好的两个矩形中里面的矩形线宽修改外边框为0.70毫米。内边框线宽为0.15-0.18mm 。用直线定位内边框左顶点，将内边框移到定位位置，最后删去定位直线，内外框就简单绘成了。

文章插图
绘制A3图框
CAD标题栏的制作方法
图框和图纸标题栏是 CAD 制图中的必备内容，一般这些样式是由单位制定标准的。
第一种是最简单方式。将标题栏所有直线和文字全部绘制出来。最麻烦费时。
第二种方式通过做块来实现。先绘制出线段和文字及在标题栏里填写的内容，把这些全部制作成一个块对象，这样标题栏就是一个整体的对象，调用一般一次，也很费时，做成块后，再次修改内容，比第一种快一些。直接修改整个块。
第三种是用表格来做最省劲。创建一个表格，表格的行和列的数量和尺寸大小根据标题栏的大小来做。将这些表格中该合井的部分进行合并，建立标题栏的框架结构，选中全部表格，设置文字内容居中。

文章插图

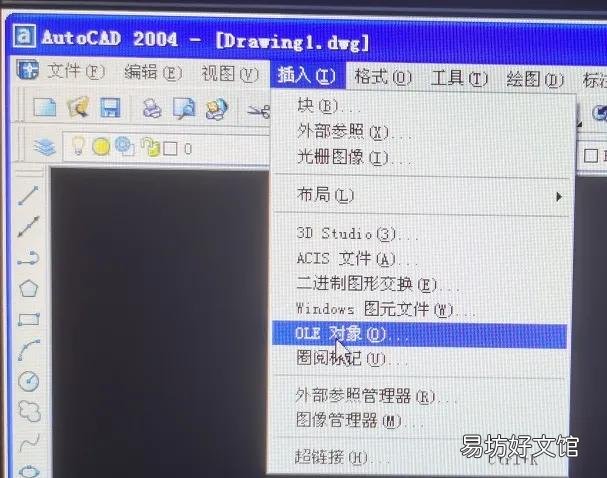

插入菜单

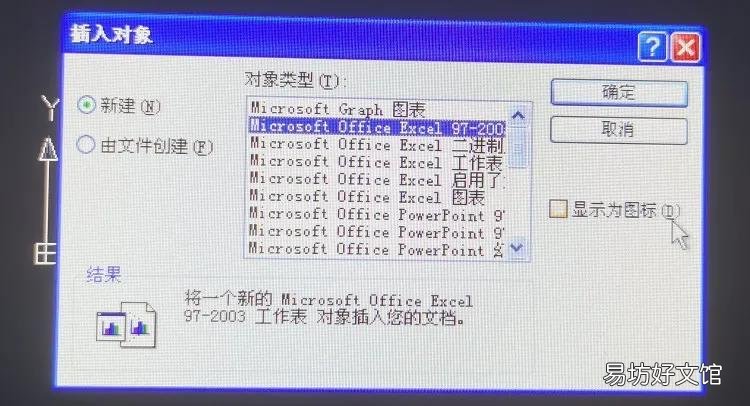

制作标题栏最好是用表格功能来制作标题栏，如果是CAD低版本，插入菜单， OLE对象，将一个新的exceL工作表对象插入您的文档，修改表格行列数量和尺寸，填入文字内容，移到内图框右F角位置，的确很方便。
在AutoCAD 2014中，可以使用创建表格命令创建表格，还可以从Microsoft Excel中直接导入表格对象或插入OLE对象。

文章插图
插入表格
在AutoCAD中绘制标题栏表格方法
打开“绘图”菜单下面的“表格”子菜单， “插入表格”对话框后，点击“表格样式”对话框。
打开表格样式”对话框后，点击“新建表格” 。新表格样式命名为“title1″ 。在单元样式选项区域的下拉列表框中选择数据选项，将对齐方式设置为正中，不用再一一居中。设置表格文字,文字高度设为3.5mm；点击文字样式设置按钮，设置字体为仿宋体。设置“边框” ，线型默认，线宽选为0.18mm 。返回“表格样式” ，选择titIe1 ，选择“置为当前” 。返回插入表格对话框，在插入方式选项区域中选择指定插入点单选按钮，可以插入内边框右下角顶点。在列和行设置选项区域中分别设置行数列数，在设置单元样式选项区域中设置所有的单元样式都为数据，再按标题栏合并单元格，编辑表格填写内容，双击“表格” ，输入标题框内容。
图纸的格式遵循 1：√2的比率；放在一起的两张纸，宽高比相同，侧边也相同。把两张A4纸张（A3图纸）缩小影印成一张A4纸张，同样横向或纵向，长边和宽度各缩小√2倍。
【新手必看3分钟绘制图框标题栏 cad右下角标题栏怎么画】 把一张A4纸张放大影印到一张A3纸张，两个方向不一致，只放大一个边√2倍，同样横向或纵向，长边和宽度各缩小√2倍。
