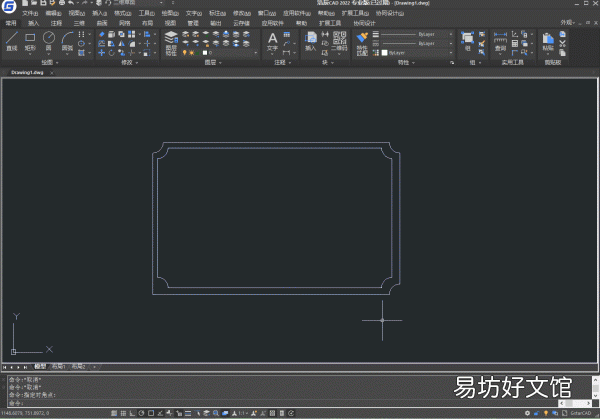

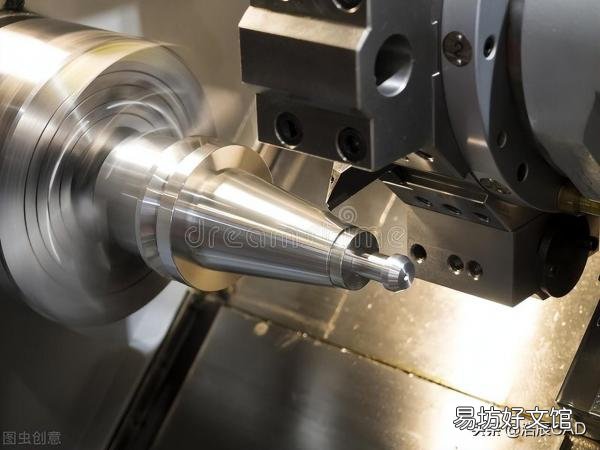

用CAD制图时，我们经常会用”圆角”命令 。对图形进行倒圆角，不仅仅是为了美观，很多时候还是为了机械加工工艺的需要，特别是对于零件的内腔，如果不进行倒圆角操作，在编制机加工艺时，可能就不能采用常规的铣床进行加工，无形中提高了零件的加工成本 。那么，CAD怎么倒圆角？本篇CAD教程便让小编教你如何四步搞定CAD倒圆角吧！
文章插图
CAD倒圆角步骤：

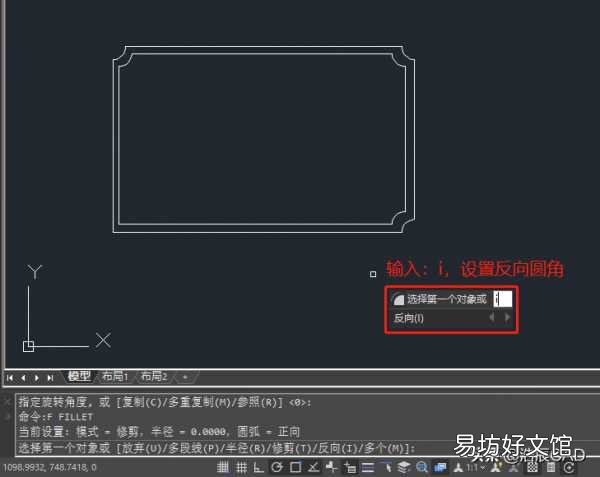

1、启动CAD软件，输入CAD圆角命令快捷键：F，点击回车键，根据提示输入反向：i，点击回车键 。
文章插图

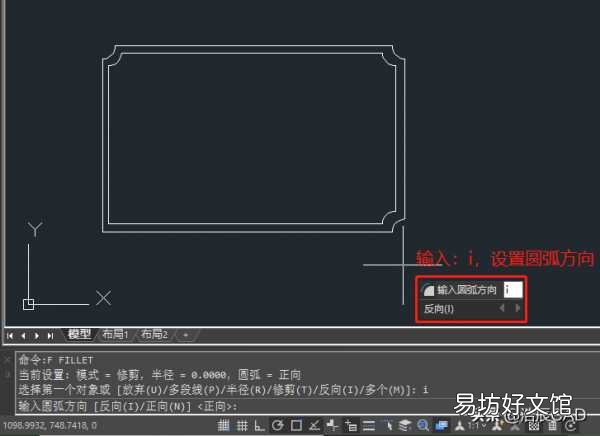

2、根据提示指定圆弧方向为反向或正向，小编以反向圆角为例，输入：i，点击回车键 。
文章插图

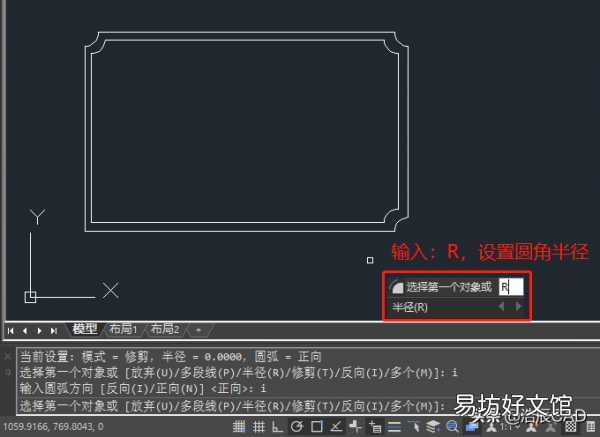

3、输入：R，点击回车键，设置圆角半径，输入：5，点击回车键 。
文章插图
4、最后在图纸中选择需要倒圆角的两个对象即可 。如下图所示：
文章插图
CAD圆角命令使用注意事项：
- 如果选择直线、圆弧或多段线，它们的长度将进行调整以适应圆角弧度 。
- 如果选定对象是二维多段线的两个直线段，则它们可以相邻或者被另一条线段隔开 。如果它们被另一条多段线分开，执行FILLET命令将会删除分开它们的线段并代之以圆角 。
- 如果选择了三维实体，则可以选择多条边，但必须分别选择这些边 。
- 在圆之间和圆弧之间可以有多个圆角存在，选择靠近期望的圆角端点对象 。
- CAD圆角命令不修剪圆，圆角弧与圆平滑地相连 。
