带开关的插座怎么接线

文章插图

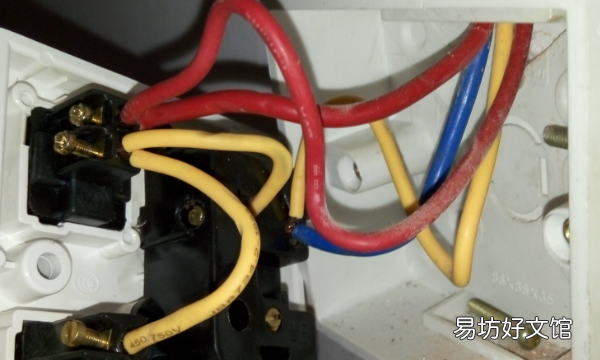

带开关的插座接线，首先电线的颜色一定要按照标准要求选用，火线可以选用黄色，绿色，红色三种，零线要选用淡蓝色，地线要选用黄绿双色，插座的接线必须遵守左零右火上接地的原则。
插座，又称电源插座、开关插座，是指有一个或一个以上电路接线可插入的座，通过它可插入各种接线，这样便于与其他电路接通，通过线路与铜件之间的连接与断开，来达到最终达到该部分电路的接通与断开。
开关带插座怎么接线1、开关控制插座。火线接开关L1、开关L与插座L用短线连接，零线接插座N，地线接插座E(接地符号) 。
2、开关控制电灯。插座要常开着。带电线接插座L，开关L、插座L接短线，中性线接插座n，地线接插座e（接地符号）。开关L1与控制线连接至电灯正极，插座n与零线连接至电灯负极。
3、用一小段电线，把L1和L连接起来，零线（绿线）进新插座的N线柱，火线（红线）进插座的COM线柱即可。
带开关的插座怎么接线1、开关控制插座。火线接开关L1、开关L与插座L用短线连接，零线接插座N，地线接插座E(接地符号) 。
2、开关控制电灯。插座要常开着。带电线接插座L，开关L、插座L接短线，中性线接插座n，地线接插座e（接地符号）。开关L1与控制线连接至电灯正极，插座n与零线连接至电灯负极。
3、用一小段电线，把L1和L连接起来，零线（绿线）进新插座的N线柱，火线（红线）进插座的COM线柱即可。
带开关的插座怎么接线详图1、开关控制插座。火线接开关L1、开关L与插座L用短线连接，零线接插座N，地线接插座E(接地符号) 。
2、开关控制电灯。插座要常开着。带电线接插座L，开关L、插座L接短线，中性线接插座n，地线接插座e（接地符号）。开关L1与控制线连接至电灯正极，插座n与零线连接至电灯负极。
3、用一小段电线，把L1和L连接起来，零线（绿线）进新插座的N线柱，火线（红线）进插座的COM线柱即可。
插座带开关怎么接线插座带开关的接线步骤如下：
工具：带开关的插座一个、电线四根、电源开关、螺丝刀。

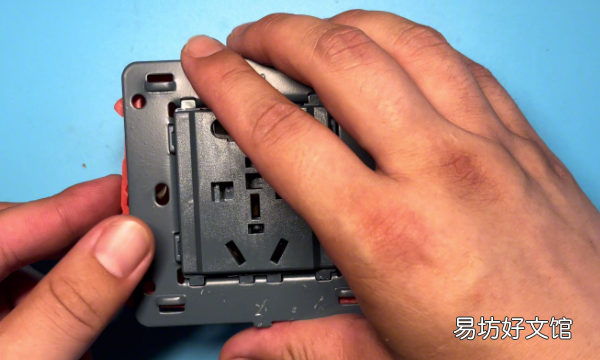

1、先拿一根短线连接上开关的L接口和出线端接口，将里面的螺丝拧紧。

文章插图

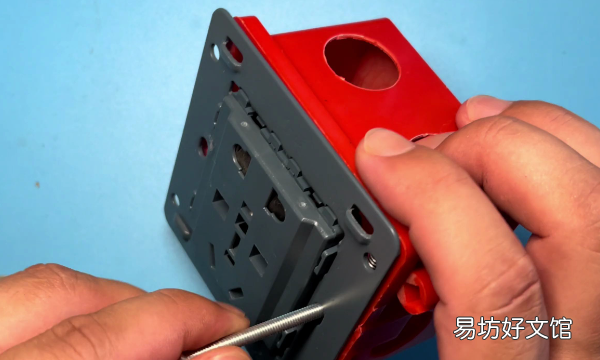

2、将黄绿色的电线连接上开关的控制接口，再将零线连接上开关最下面的接口。

文章插图
3、将最后的火线连接上右上角的火线接口，同样将里面的螺丝拧紧就可以了。

文章插图
插座接线的注意事项
1、在接线的时候，一定要检查电路火线是否断电。
2、一般电路设备，上面有电源和负载标志，因此在安装过程中要注意电线颜色是否统一对应，冷色叫做零线，暖色是火线，中间色是地线。在实际接线的过程中，按照上面的标志来就行，不要将两者接反了。
3、注意线盒质量。若在接线过程中，线盒出现问题的话，切记要更换接线盒，最后要准备水泥和沙子固定盒子。
4、若是厨房和卫生间的插座，因为空间水湿气较重，因此要选购防溅水盒插座，防止后期油污、水汽侵入插座导致短路。有孩子的家庭，为了起见，最好选用自带保险挡片的安全插座。
5、插座配用的电源线一定要匹配，若选购了截面较小而使用功率过大的插座，若遇上发热情况。
6、插座若里面压住易燃物或粉尘，很有可能造成短路现象，因此要远离易燃易爆危险场所，以免产生火花引起爆炸起火。
