叉车升降原理
文章插图
1、手动叉车的工作原理：依靠人力来起重和移动货物的人力叉车其特征是在有横梁和起重导轨的车架上装有升降手轮和链轮，通过起重葫芦来移动升降盘和货叉 。
2、在前轮轴上有驱动链轮通过链条与脚踏链轮和脚蹬连接，构成叉车的行走机构 。车架上还有转向轴和手柄、链轮，并通过链条与后轮转向链轮、轴连接，故带动后轮架和后轮转动 。
叉车的构造及工作原理叉车结构中一般由四个轮组成，叉车支架支承大多数采用水平铰联车架 。当车架倾斜碰到挡块时成为四支点，四支点叉车横向稳定性好 。内燃叉车的主要组成有：
(1)发动机它是叉车的动力装置，是将热能转换为机械能的机械 。发动机产生的动力由曲轴输出
2)传动装置包括离合器、变速器、主传动器、差速器、半轴等部分 。传动装置的作用是将发动机输出的动力传递给液压泵和驱动车轮，实现叉车的升降，倾斜和行驶 。
(3)操纵装置包括转向机构和制动系统两部分 。基本作用是改变叉车的行使方向，降低运行速度或迅速停车，以保证装卸作业的安全需要 。
(4)工作装置包括内外门架、叉架、货叉、提升链条、滚轮、滑轮等部分 。其作用是用来叉取、升降或堆码货物 。
(5)液压系统包括油箱、液压泵、分配器、提升液压缸、倾斜液压缸 。用以实现货物的升降、倾斜等动作 。
(6)电气系统包括电源部分和用电部分 。主要有蓄电池、发电机、起动电动机、点火装置、照明装置和喇叭等 。

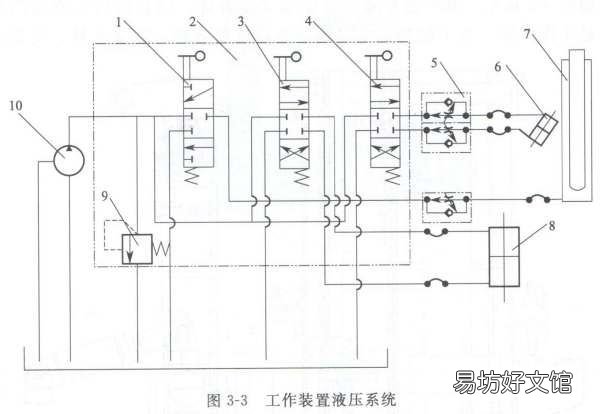

手推叉车液压结构图某型号叉车工作装置的液压系统原理图如图3-3所示，该液压系统有起升液压缸8、倾斜液压缸6和属具液压缸7三个执行元件，由定量泵10供油，多路换向阀（属具滑阀1、起升液压缸滑阀3、倾斜液压缸滑阀4）控制各执行元件的动作，单向节流阀5调节起升和属具动作速度，从而驱动工作装置完成相应的工作任务 。
由于叉车原动机（内燃机和电动机）的转速高，扭矩小，而叉车的行驶速度较低，驱动轮的扭矩较大，因此在原动机和驱动轮之间必须有起减速增矩作用的传动装置 。当叉车在不同载荷和不同作业条件下工作时，传动装置必须要保证叉车具有良好的牵引性能 。
对于内燃叉车，由于内燃机不能反转，叉车要想倒退行驶，必须依靠传动装置来实现 。叉车的传动装置有机械式、液力式、液压式和电动机械式几种 。
机械式传动只能具有有限数目的传动比，因此只能实现有级变速 。液力式传动效率较机械式低，液压传动能够使传动系统大大简化，取消机械式和液力式传动中的传动轴和差速器 。
文章插图
扩展资料手推叉车的分类
1、手推液压叉车
小体积液压装置，操作简单，使用方便 。手柄设计符合人体工程学原理，具有三大功能：提升、搬运、放下 。整体铸造油缸，外形美观，坚固耐用，优质钢板打造，镀铬活塞杆，内部溢流阀提供过载保护，下降速度控制，阀芯采用整体件，降低维修费用 。
2、手推托盘叉车
在使用时将其承载的货叉插入托盘孔内，由能力驱动液压系统来实现托盘货物的起升和下降，并由人力拉动完成搬运作业 。它是托盘运输工具中最简便、最有效、最常见的装卸、搬运工具 。
手推叉车的保养
1.不要超载；
2.地面条件是否允许使用；
3.正确装载货物；
4.操作时请穿戴好安全鞋和手套；
5.每次使用前请做一次彻底的操作检查；
6.使用正确的举升技术装配机器；
7.不要忽视在操作过程中可能存在的潜在危险 。
参考资料：
叉车起升机构工作原理分析报告叉车的升降原理是用叉车的起价伦来控制上下提货，因为它的链条可以控制前面的叉对货物和高低端平有很大的帮助，升降链条控制非常平稳，使货物稳稳地装上车，货物稳稳地落在指定的位置上
【叉车升降原理，叉车的构造及工作原理】
