六类网线做法六类网线制作要点

文章插图
1、要注意尽量减少未穿入水晶头分线件的导线的解纽长度，不能将剥去外皮的导线全部解纽，否则跳线电气性能会变差。
2、线缆穿线时要注意按标准安排好穿线次序，尽量减少线缆之间相互交叉。
3、穿好穿线件后减去多余线缆时要与穿线件的一端平齐，插入水晶头外壳后要一直插到外壳的最前端，否则会导致接触不可靠。
4、压线的力量要控制好，力量大会导致簧片压入过深，影响与插座的接触可靠性，力量小会导致簧片与导线接触不可靠。线缆的外护套要有一部分在水晶头外壳内部，通过外壳固定外护套，避免线缆在水晶头内部移动，影响电气性能稳定性。
超六类网线标准参数将六类UTP电缆套管自端头剥

文章插图

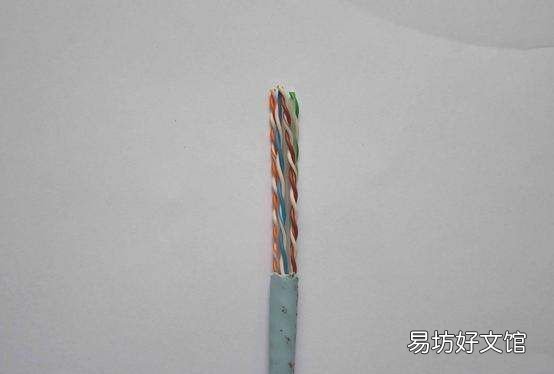

2.将六类UTP电缆中间的十字骨架剪掉

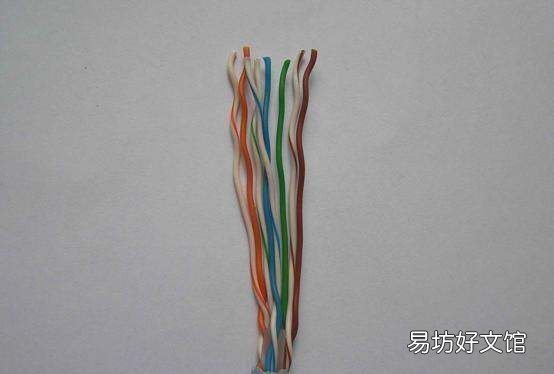

3.将线缆解纽，由于解纽直接影响到性能，所以应注意解纽的长度不能太长，并将解纽后的导线理直，将导线按568B(白橙、橙、白绿、蓝、白蓝、绿、白棕、棕)或568A(白绿、绿、白橙、蓝、白蓝、橙、白棕、棕)（从左向右排）的顺序理齐。

文章插图

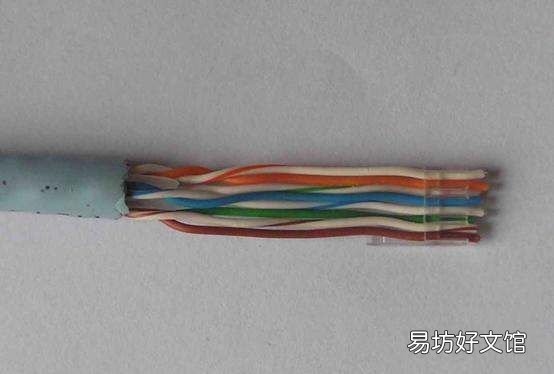

4.导线经修整后（导线端面应平整，避免毛刺影响性能）按照图示要求穿入水晶头内部分线件上，注意穿入的线序

文章插图

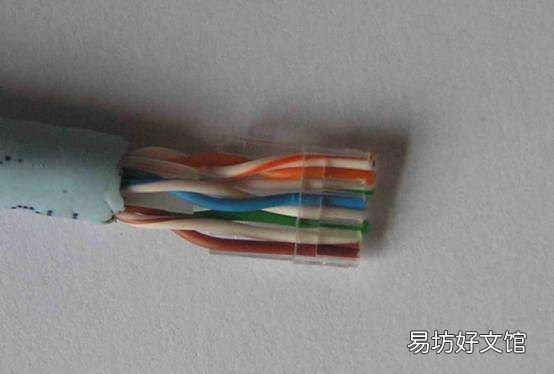

5.水晶头内部分线件沿导线往下拉，直至到未解纽的部分，然后减去前端多余电缆

文章插图

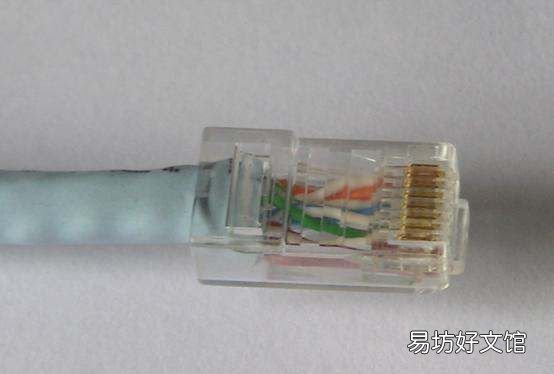

6.将上一步做好的线缆插入水晶头外壳中，注意插入方向

文章插图

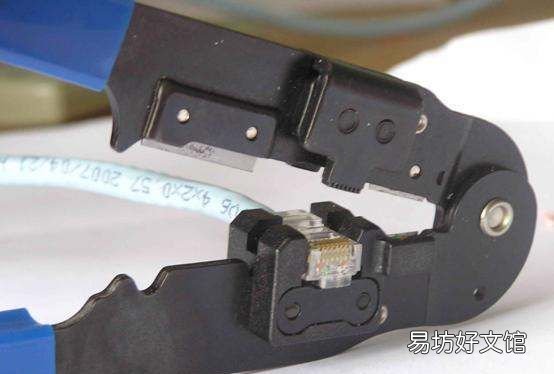

7.将上面做好的水晶头放入压线工具用力压紧

文章插图

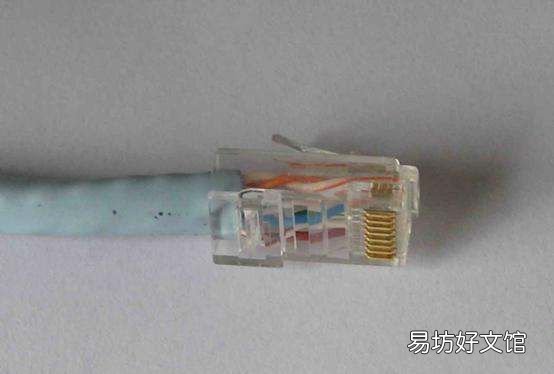

8.做好的成品跳线下图

文章插图
六类网线的接法颜色顺序随着计算机的发展，计算机对网线的要求越来越高，继六类网线后又出现了超六类网线，它的各方面性能远超六类网线。那超六类网线接法是如何的呢?让我们从超六类网线说起吧。
一.超六类网线简介
在超六类网线之前已经有一类线、二类线、三类线、四类线、五类线、超五类线和六类线。从最初的只能传输语音到如今可以进行各种数据传输，而且传输频率也在不断提高。
六类是千兆的标准，而超六类网线就是六类线的升级版，也是ISO 6类/E级标准中规定的一种非屏蔽双绞线电缆。超六类网线可在40℃以上能保持正常的运行。宽带性能远比六类线好，可支持万兆(10G)上网数据，传输频率可达300MHz带宽。它在50℃运行时各方面的性能相当于六类线在20℃的，相对于六类线最大的改进就在串扰、衰减和信噪比方面。
现在市面上出现了七类线，是一种屏蔽双绞线，各方面更是远超超六类线，传输频率在500MHz以上，传输速度可达10Gbps 。但是一般的家庭并不需要这么强大的功能，超六类线从性能、价格已经足够使用了。
二.超六类线接法
超六类线采用网络水晶头接法，又细分为：交叉线网线水晶头接法和平行(直通)线网络水晶头接法。
1、交叉线的接法：网线一头采用568A标准，另一头为568B标准;(适合于电脑与电脑的连接)
2、平行线的接法：两头相同，为568A或568B 。(一般用的都是568B 平行线的做法，适合电脑和交换机、路由器、拨号猫等连接)
568A标准：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕
568B标准：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕
三.超六类网线的区别和使用
超六类网线的区别主要在线缆上，除了能在较高温下正常运行外，就是它独特的构造，它的线径比普通六类线增大了0.1mm，达到0.6mm(23AWG);还在4个双绞线对间增加了十字形的线对分隔条，这个十字骨架随电缆长度不断变化角度，以保持4个双绞线对的相对位置，同时提高平衡特性和减少串扰、衰减。
四.超六类网线的相关参数
超六类网线是用固态纯铜做的导体，在40℃以上都能正常运行，最高能承受的温度为70℃左右。参考标准有UL Subject 444、EIA/TIA 568B、2-10&ISO/IEC 10080、IEC 61156等。
虽然超六类网线已经基本满足了大多数人对网络宽带的要求，但它在未来仍充满挑战，它在施工和管理方面仍存在很大的问题。随着科技的发展网线也在不断改进，让我们期待更棒的网线吧～
