助力器工作原理

文章插图

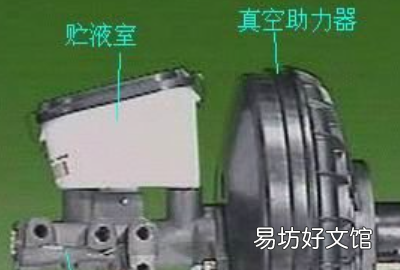

1、真空助力器是一个直径较大的腔体，内部有一个中部装有推杆的膜片（或活塞），将腔体隔成两部份，一部份与大气相通，另一部份通过管道与发动机进气管相连。
2、它是利用发动机工作时吸入空气这一原理，造成助力器的一侧真空，相对于另一侧正常空气压力的压力差，利用这压力差来加强制动推力。
3、如果膜片两边有即使很小的压力差，由于膜片的面积很大，仍可以产生很大的推力推动膜片向压力小的一端运动。真空助力系统，是在制动的时，也同时控制进入助力器的真空，使膜片移动，并通过联运装置利用膜片上的推杆协助人力去踩动和推动制动踏板。
4、所以：发动机熄火时，由于没有了进气真空度，也就没有了助力，制动所需要的人工力量将会很大。这里需要注意的是，有很多新手认为，发动机熄火了就没有制动了，这是不对的。
电动车脉冲助力器原理脉冲助力器原理是：手动供电，使得油缸中的油进入液压缸，提供能量，活塞端运动，将针筒的活塞柄与液压缸的活塞端连接，实现冲程。助力器是将机械、电子、软件和磁学有机结合的部件，系统采用双磁路、霍尔弹性角度差计数，检测人脚踩时产生的动态力矩，将动态的力矩信号转变为数字信号，再转为模拟信号输出给控制器，系统通过可存储单片机完成设定的存储功能，及系统误差的归零处理，以保证与整车的匹配及产品的可靠性，脚蹬转动时，传感器信号端输出低，电瓶脉冲控制器跟巨脉冲频率，给出相应的电动机助动力矩。
膝关节助力器哪个牌子的好膝关节助力器是一种利用机械方式，帮助患者有效地恢复行走的产品。它的原理是：当患者的膝关节下垂，膝关节就会自动起来，然后再放松膝部肌肉，使得压力从患者的受伤部位减轻，使受伤部位受力更小。当患者运动时，膝关节助力器会自动起来，阻止膝关节的伸直，减少受伤部位的受力，使患者更舒适，增加受伤部位的活动范围。此外，膝关节助力器也可以保持患者的平衡并提供力度加强功能，缩短患者走路的时间。
刹车真空助力器工作原理解除制动时，控制阀推杆弹簧15 使控制阀推杆和空气阀向右移动，真空阀离开膜片座上的阀座而开启。伺服气室的前后两腔相通，且均为真空状态。膜片座和膜片在膜片回位弹簧的作用下回位，制动主缸解除制动作用。
若真空助力器失效或真空管路无真空度时，控制阀推杆将通过空气阀直接推动膜片座和制动主缸推杆移动，使制动主缸产生制动压力，但作用在踏板上的力要增大。

文章插图
基本结构
真空助力器不工作时，空气阀10 和控制阀推杆12 在控制阀推杆弹簧15 的作用下，离开橡胶反作用盘7，处于右端极限位置，并使真空阀9 离开膜片座8 上的阀座，即真空阀处于开启状态。
而真空阀又被阀门弹簧16 压紧在空气阀上，即空气阀处于关闭状态。此时伺服气室的前后两腔相互连通，并与大气隔绝。在发动机工作时，前后两腔内都能产生一定的真空度。
刹车真空助力器工作原理真空助力器的工作原理如下：1.制动助力泵是利用发动机工作时吸入空气的原理，使助力器一侧产生真空，相对于另一侧的正常气压产生压差，利用这个压差来加强制动推力。即使膜片两侧只有很小的压差，由于膜片面积大，仍能产生很大的推力推动膜片向低压端移动；2.在工作状态下，推杆复位弹簧使制动踏板处于初始位置。此时，真空管与真空助力器连接处的单向阀处于打开状态。在增压器内部，隔膜将其分成真空室和应用室。这两个腔室可以相互连通，大部分时间都是与外界隔绝的。气室可以通过两个阀门装置与大气相连。3.当发动机运转时，踩下制动踏板。在推杆的作用下，真空阀会关闭，同时，推杆另一端的气阀会打开。当空气进入时（踩下制动踏板时喘息的原因），腔内气压会不平衡。在负压的作用下，膜片会被拉到制动主缸的一端，带动制动主缸的推杆，从而实现进一步放大腿部力量的功能。
