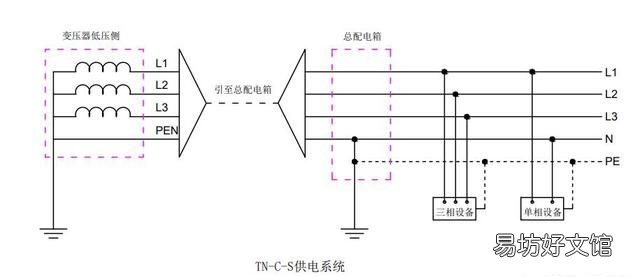

一般家庭及小区都采用TN-C-S供电系统，那么零线火线地线怎么形成的呢？如图：

文章插图
从上图可以看出，变压器低压侧三相线圈一端连接在一起。从三相线圈的另外一端引出三相火线，把连接在一起的公共点成为中性点，中性点引出的导线称为中性线，也叫零线。
在TN-C-S供电系统中，变压器出来仅4条线（三条火线+一条保护零线），然后通过电缆线引至用电负荷总配电箱。在总配电箱内PEN直接接地，并引出保护线PE 。
所以说在我们日常用电中，地线和零线在场所总配电箱内是连接在一起并和大地紧密相连的。
在一些老旧建筑物，入户线可能并没有配备地线，那应该怎么办呢？那么我们可以自己动手做一个，先在地上埋一个接地体，然后从接地体引出地线。
地线具体做法

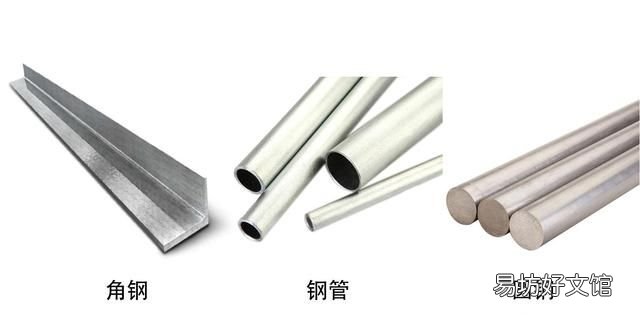

接地体可采用角钢或圆钢或钢管，角钢要求尺寸不低于50*50mm、圆钢直径不得低于20mm、钢管外径不得低于50mm，长度都要求2.5米以上。然后把接地体一端切成对称尖状。

文章插图

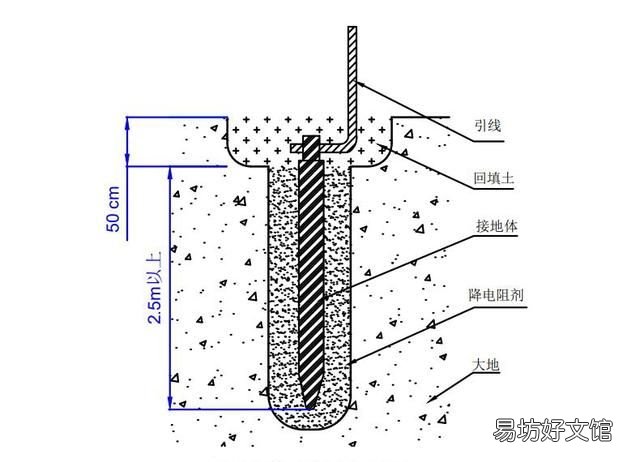

接地体做好以后，在地上挖一个0.5米深的沟，再在沟内垂直往下挖2.5米深的坑。然后把接地体放入坑内，并在接地体四周加入降电阻剂并压实，再用焊机把扁铁和接地体顶端焊接起来并引出地面。

注意：焊点要做好防腐措施，比如刷油漆，接地体其他部分不允许刷油漆。不能直接把铜线和接地体在地下连接，因为铜铁连接点会发生化学腐蚀。

具体做法如图：

文章插图
接地测量

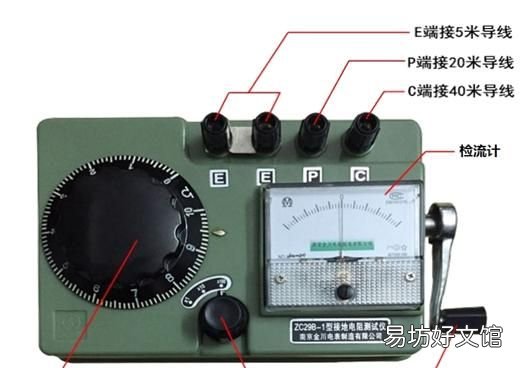

接地体做好以后，要用接地电阻表测量接地电阻大小，接地电阻越小越好，接地电阻4Ω以下即可到达要求。接地电阻测试仪如图：
测量方法如下：
先把接地电阻表和配套导线连接起来，如图

文章插图

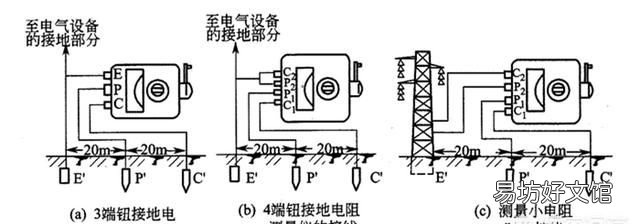

再按下图所示接线

文章插图

接好以后将仪表平放，检查检流计指针是否在中心线上，否则用调零器将其调整于中心线。
将仪表的倍率开关置于最大倍率，然后缓慢转动发动机转速，使其达到120r/min，同时调节电阻器刻度盘，使指针位于在中心线上。（如果电阻刻度盘读数小于1时，停止摇动手柄，并将倍率减小一档；并重新测量。）
当平衡后用“电位刻度盘读数”乘以“倍率”，即为所测的接地电阻值。

常见接地电阻要求
【零线断了火线与地线形成回路】a.零线接地，接地电阻不应大于4Ω；
b.地线接地，接地电阻不应大于4Ω；
c.防雷保护接地的接地电阻不应大于10Ω；
d.对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω 。
