欧姆表倍率转换的原理

文章插图
欧姆表倍率转换的原理：当串联的大电阻阻值不同时，其欧姆表的测量量程也不同。所谓换挡，就是用一个单刀多掷开关，将不同的电阻接入电路，这样就得到了不同量程的欧姆表了。

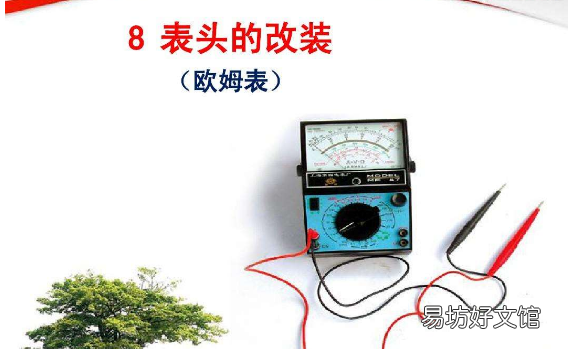

欧姆表是直接测量电阻值的仪表。它是根据闭合电路的欧姆定律制成的。电流表和电压表在使用时都需要电路连接（即串联或并联），但欧姆表可以不用连接电路而直接读取其示数。
多用电表中欧姆表详细原理用欧姆调零旋钮的实质是什么换挡的实质是什么欧姆档原理的简单理解就是：把表内部的一个电阻（占时称之为“控制电阻”）、表头线圈、待测电阻、表内部电池（还有调零用的可变电阻）串联到一起.
那么当外部待测电阻为0时,表针的指示会由于电池电压的改变而改变,所以需要通过改变调零旋钮（就是那个可变电阻）来改变内部的总电阻,从而使表针回归零刻度处
换挡的实质就是改变内部电阻（就是“控制电阻”）,这跟调节调零旋钮是不同的（所以当你换挡的时候也需要调整调零旋钮）
档位确定后,待测电阻的阻值越大,表头线圈中电流越小,但是,由于存在“控制电阻”,电流的变化不是随待测电阻阻值同倍变化的,所以欧姆档的表头读数不是均匀的
欧姆表的倍率与什么有关欧姆表的倍率由中心阻值来确定，指针式欧姆表的有效测量范围为10~1/10的中心阻值。
比如18的中心阻值，
Rx1K倍率时，有效测量范围是180K~1.8K，
Rx10倍率时，有效测量范围是1.8K~18Ω 。
欧姆表测电阻的原理是什么欧姆表的原理是：根据闭合电路的欧姆定律制成的，将电池组、电流表和变阻器相串联构成欧姆表的内电路。将电池组、电流表和变阻器相串联构成欧姆表的内电路。给欧姆表的两表笔之间接上待测电阻，则电池组、电流表和变阻器及待测电阻构成闭合电路，电路中的电流随被测电阻的变化而变化，将电表的电流刻度值改为对应的外电阻刻度值，即可从欧姆表上直接读得待测电阻阻值。

文章插图
使用欧姆表测量电阻注意事项：
1、要选择欧姆表合适的档位。档位选择太小，测量指针太靠左，档位太大，测量指针太靠右，这些都不利于测量值的准确性。我们在选择档位时尽量能保证我们所测量电阻时指针可以在中间位置。
2、欧姆表每次换档时，要进行重新调零。主要是因为欧姆表在换档时当每次换档后，中值电阻是要发生变化的，原来改成欧姆表的电流表的指针在短接的时候因中值电阻发生变化而不会指在满偏电流上，也就是电阻档的指针不会指在零刻度上，所以要进行调零。而调零就是调的滑动变阻器RX 。
【欧姆表倍率转换的原理】3、欧姆表每次测量前也要进行重新调零。因为欧姆表内的电源的电动势和内阻会有些许变化。
多用电表欧姆表为什么倍率越大内阻越大呢表头和调档电阻并联。之后再和待测电阻串联。假如第一次测量时，待测电阻是1k，欧姆表用a档刚好。
当第二次测量时，待测电阻是1M，若不换档，依然用a档，即不改变欧姆表内阻，那么，通过的电流非常小，偏转比较小。为了增大表头电流，只能更改和它并联的调档电阻，增大调档电阻时，表头经过的电流增大，偏转增大，方便读数。
增大倍率也即增大调档电阻，调档电阻和表头并联后的电阻是增大的，即内阻增大。

文章插图
扩展资料：
原理依据的是物理学中的欧姆定律。在闭合电路中，电源的电动势能与内部电阻保持恒定不变时，外电阻的数值将伴随着电路中的电流发生变化，在电路的电流、电动势能、内电阻三者确定的情况下，根据欧姆定律的公式就可以计算出电阻数值。

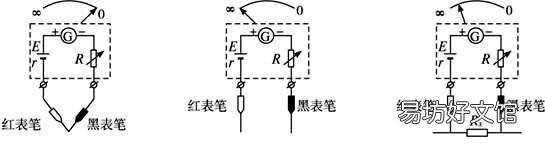

当两表笔短接时，由欧姆定律知，可以通过调节滑动变阻器使电流表满偏，即令指针指电流表的满偏电流刻度处，亦即零欧姆刻度处。即当两表笔短接时, 电表指针指示的状态应为满偏电流和零欧姆阻值。否则，调节变阻器使电流表指针指满偏电流刻度处，亦即零欧姆刻度处，即完成欧姆调零。
欧姆表的实际内阻由电源的内阻、电流表的内阻和调零变阻器的电阻串联构成，其总阻值应等于设计值。RΩ=r+RG+R.我们应合理选择滑动变阻器的总阻值，以满足欧姆表内阻设计值的要求。
