指针万用表的使用方法：
1、首先熟悉转换开关、按钮、插孔等的作用，检查表盘符号。
2、了解刻度盘上每条刻度线所对应的被测电量。
3、检查红色和黑色两根表笔所接的位置是否正确，红表笔插入“+”插孔，黑表笔插入“-”插孔。
4、有些万用表另有交直流2500V高压测量端，在测高压时黑表笔不动，将红表笔插入高压插口。

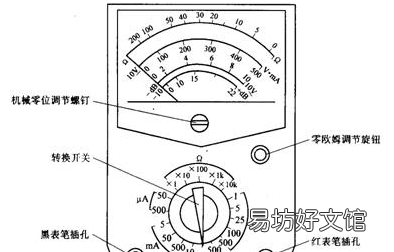

5、机械调零，旋动万用表面板上的机械零位调整螺钉，使指针对准刻度盘左端的“0”位置。
指针式万用表的使用方法详细图解指针式万用表的正确使用方法如下：
正确选择测量种类和测量范围，每次使用指针式万用表的时候，都要复查转换开关的位置是否正确。
将红色表棒和黑色表棒分别与“＋”端和“—”端相连。
测量时，通过色标可使红色表棒与被测对象的正极、高电位接触，从而避免指针反指。
正确读数方法：
标度尺与转换开关的示值要对应。
刻度盘标度尺分格对应的量值要分清。
应使万用表的指针指示在1/2到2/3标度尺上，否则应改变测量量程，使被测量有一最准确的读数。
使用指针式万用表进行电阻测量时应注意以下几点：
每次测量前必须调零，换欧姆挡后也要调零。
被测电阻不能带电，若电路有电容器，需要先将电容器放电。
测量大电阻时，不能用手接触导电部分，否则会给测量结果带来严重误差。
万用表的电流是从“—”端流出的，即“—”端为内附电池的正极， “＋”端为内附电池的负极。
测晶体管电阻时应将测量量程放在R×100或R×1k挡。若用R×1或R×10挡测量可能会烧坏晶体管。如果用R×10k挡测量，则有可能会击穿晶体管。
不要使用万用表R×1、R×10挡测量微安表、检流计、标准电池等的内阻。
测量间歇时，应防止两根表棒短路，浪费电池能量。

文章插图

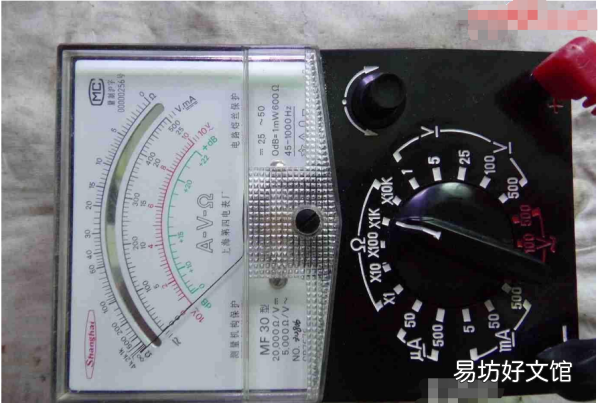

指针式万用表的使用方法使用方法
(1)测试前，首先把万用表放置水平状态，并视其表针是否处于零点(指电流、电压刻度的零点) ，若不在，则应调整表头下方的“机械零位调整” ，使指针指向零点。
(2)根据被测项，正确选择万用表上的测量项目及量程开关。
如已知被测量的数量级，则就选择与其相对应的数量级量程。如不知被测量值的数量级，则应从选择最大量程开始测量，当指针偏转角太小而无法精确读数时，再把量程减小。一般以指针偏转角不小于最大刻度的30%为合理量程。
(3)万用表作为电流表使用
①把万用表串接在被测电路中时，应注意电流的方向。即把红表笔接电流流入的一端，黑表笔接电流流出的一端。如果不知被测电流的方向，可以在电路的一端先接好一支表笔，另一支表笔在电路的另—端轻轻地碰一下，如果指针向右摆动，说明接线正确；如果指针向左摆动(低于零点) ，说明接线不正确，应把万用表的两支表笔位置调换。
②在指针偏转角大于或等于最大刻度30%时，尽量选用大量程档。因为量程愈大，分流电阻愈小，电流表的等效内阻愈小，这时被测电路引入的误差也愈小。
③在测大电流(如500mA)时，千万不要在测量过程中拨动量程选择开关，以免产生电弧，烧坏转换开关的触点。
(4)万用表作为电压表使用
①把万用表并接在被测电路上，在测量直流电压时，应注意被测点电压的极性，即把红表笔接电压高的一端，黑表笔接电压低的一端。如果不知被测电压的极性，可按前述测电流时的试探方法试一试，如指针向右偏转，则可以进行测量；如指针向左偏转，则把红、黑表笔调换位置，方可测量。
②与上述电流表一样，为了减小电压表内阻引入的误差，在指针偏转角大于或等于最大刻度的30%时，测量尽量选择大量程档。因为量程愈大，分压电阻愈大，电压表的等效内阻愈大，这对被测电路引入的误差愈小。
如果被测电路的内阻很大，就要求电压表的内阻更大，才会使测量精度高。此时需换用电压灵敏度更高(内阻更大)的万用表来进行测量。
③在测量交流电压时，不必考虑极性问题，只要将万用表并接在被测两端即可。另外，一般也不必选用大量程档或选高电压灵敏度的万用表。因为一般情况下，交流电源的内阻都比较小。值得注意的是被测交流电压只能是正弦波，其频率应小于或等于万用表的允许工作频率，否则就会产生较大误差。
④不要在测较高的电压(如220V)时拨动量程选择开关，以免产生电弧，烧坏转换开关关的触点。
⑤在测量大于或等于100V的高电压时，必须注意安全。最好先把—支表笔固定在被测电路的公共地端，然后用另一支表笔去碰触另一端测试点。
⑥在测量有感抗的电路中的电压时，必须在测量后先把万用表断开再关电源。不然会在切断电源时，因为电路中感抗元件的自感现象，会产生高压而可能把万用表烧坏。
(5)万用表作为欧姆表使用
①测量时应首先调零。即把两表笔直接相碰(短路) ，调整表盘—下面的零欧调整器使指针正确指在0欧处。这是因为内接干电池随着使用时间加长，其提供的电源电压会下降，在Rx=0时，指针就有可能达不到满偏，此时必须调整Rw ，使表头的分流电流降低，来达到满偏电流Ig的要求。
②为了提高测试的精度和保证被测对象的安全，必须正确选择合适的量程档。一般测电阻时，要求指针在全刻度的20%—80%的范围内，这样测试精度才能满足要求。
由于量程档不同，流过只Rx上的测试电流大小也不同。量程档愈小，测试电流愈大，否则相反。所以，如果用万用表的小量程欧姆档RX1 ， RX10去测量小电阻Rx(如毫安表的内阻) ，则Rx上会流过大电流，如果该电流超过了Rx所允许通过的电流， Rx会烧毁，或把毫安表指针打弯。
所以在测量不允许通过大电流的电阻时，万用表应置在大量程的欧姆档上。同时量程档愈大，内阻所接的干电池电压愈高，所以在测量不能承受高电压的电阻时，万用表不宜置在大量程的欧姆档上。
如测量二极管或三极管的极间电阻时，就不能把欧姆档置在Rxl0k档，不然易把管子的极间击穿。只能降低量程档，让指针指在高阻端。但前面已经指出电阻刻度是非线性的，在高阻端的刻度很密，易造成误差增大。
③用作欧姆表使用时，万用表内接干电池，对外电路而言，红表笔接干电池的负极，黑表笔接干电池的正极。
④测量较大电阻时，手不可同时接触被测电阻的两端，不然，人体电阻就会与被测电阻并联，使测量结果不正确，测试值会大大减小。
另外，要测电路上的电阻时，应将电路的电源切断，不然不但测量结果不准确(相当再外接—个电压) ，还会使大电流通过微安表头，把表头烧坏。同时，还应把被测电阻的一端从电路上焊开，再进行测量，不然测得的是电路在该两点的总电阻。
(6)使用完毕不要将量程开关放在欧姆挡上。为了保护微安表头，以免下次开始测量时不慎烧坏表头。测量完成后，应注意把量程开关拨在直流电压或交流电压的最大量程位置，千万不要放在欧姆档上，以防两支表笔万—短路时，将内部干电池全部耗尽。

文章插图
扩展资料
注意事项
万用表是比较精密的仪器，如果使用不当，不仅造成测量不准确且极易损坏。但是，只要我们掌握万用表的使用方法和注意事项，谨慎从事，那么万用表就能经久耐用。使用万用表时应注意如下事项：
(1)测量电流与电压不能旋错挡位。如果误将电阻挡或电流挡去测电压，就极易烧坏电表。万用表不用时，最好将挡位旋至交流电压最高挡，避免因使用不当而损坏。
(2)测量直流电压和直流电流时，注意“+”“-”极性，不要接错。如发现指针开反转，既应立即调换表棒，以免损坏指针及表头。
(3)如果不知道被测电压或电流的大小，应先用最高挡，而后再选用合适的档位来测试，以免表针偏转过度而损坏表头。所选用的挡位愈靠近被测值，测量的数值就愈准确。
(4)测量电阻时，不要用手触及元件的裸体的两端（或两支表棒的金属部分），以免人体电阻与被测电阻并联，使测量结果不准确。
(5)测量电阻时，如将两支表棒短接，调“零欧姆”旋钮至最大，指针仍然达不到0点，这种现象通常是由于表内电池电压不足造成的，应换上新电池方能准确测量。
(6)万用表不用时，不要旋在电阻档，因为内有电池，如不小心易使两根表棒相碰短路，不仅耗费电池，严重时甚至会损坏表头。
