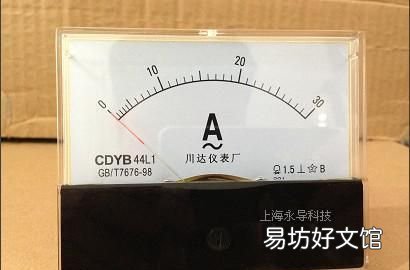

电流表简介
电流表又称“安培表”，是测量电路中电流大小的工具，主要采用磁电系电表的测量机构。分流器的电阻值要使满量程电流通过时，电流表满偏转，即电流表指示达到最大。对于几安的电流，可在电流表内设置专用分流器。用于测量直流电流、交流电流的机械式指示电流表在电路图中，电流表的符号为“圈A”，电流表是分为交流电流表和直流电流表。交流表不能测直流电流，直流表也不能测交流电流，如果搞错，会把表烧坏。

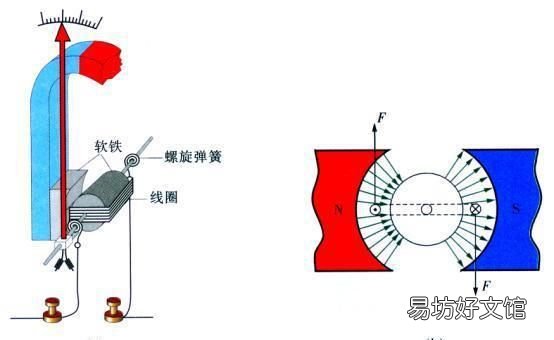

电流表工作原理

文章插图
电流表是跟据通电导体在磁场中受磁场力的作用而制成的。
电流表内部有一永磁体，在极间产生磁场，在磁场中有一个线圈，线圈两端各有一个游丝弹簧，弹簧各连接电流表的一个接线柱，在弹簧与线圈间由一个转轴连接，在转轴相对于电流表的前端，有一个指针。
当有电流通过时，电流沿弹簧、转轴通过磁场，电流切磁感线，所以受磁场力的作用，使线圈发生偏转，带动转轴、指针偏转。
由于磁场力的大小随电流增大而增大，所以就可以通过指针的偏转程度来观察电流的大小。

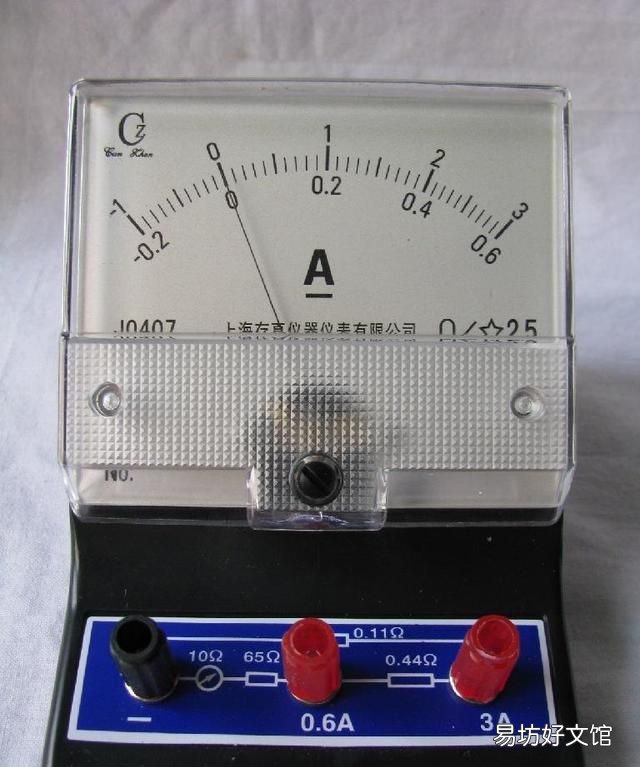

电流表分类

文章插图
直流电流表主要采用磁电系电表的测量机构。一般可直接测量微安或毫安数量级的电流，为测更大的电流，电流表应有并联电阻器（又称分流器）。分流器的电阻值要使满量程电流通过时，电流表满偏转，即电流表指示达到最大。对于几安的电流，可在电流表内设置专用分流器。对于几安以上的电流，则采用外附分流器。大电流分流器的电阻值很小，为避免引线电阻和接触电阻附加于分流器而引起误差，分流器要制成四端形式，即有两个电流端，两个电压端。例如，当用外附分流器和毫伏表来测量200A的大电流时，若采用的毫伏表标准化量程为45mV（或75mV），则分流器的电阻值为0.045/200=0.000225Ω（或0.075/200=0.000375Ω）。若利用环形（或称梯级）分流器，可制成多量程电流表。

文章插图
交流电流表主要采用电磁系电表、电动系电表和整流式电表的测量机构。电磁系测量机构的最低量程约为几十毫安，为提高量程，要按比例减少线圈匝数，并加粗导线。用电动系测量机构构成电流表时，动圈与静圈并联，其最低量程约为几十毫安。为提高量程，要减少静圈匝数，并加粗导线，或将两个静圈由串联改为并联，则电流表的量程将增大一倍。用整流式电表测交流电流时，仅当交流为正弦波形时，电流表读数才正确。为扩大量程也可利用分流器。此外，也可用热电式电表测量机构测量高频电流。在电力系统中使用的大量程交流电流表多是用5A或1A的电磁系电流表，并配以适当电流变比的电流互感器。
电流表的使用规则
1、电流表要串联在电路中（否则短路。）
2、电流要从“+”接线柱入，从“-”接线柱出（否则指针反转。）
3、被测电流不要超过电流表的量程（可以采用试触的方法来看是否超过量程。）
4、绝对不允许不经过用电器而把电流表连到电源的两极上（电流表内阻很小，相当于一根导线。若将电流表连到电源的两极上，轻则指针打歪，重则烧坏电流表、电源、导线。）
5、看清量程
6、看清分度值（一般而言，量程0~3A分度值为0.1A，0~0.6A为0.02A 。）
7、看清表针停留位置（一定从正面观察）。
电流表的使用步骤
1、校零，用平口改锥调整校零按钮。
2、选用量程（用经验估计或采用试触法）
归结起来有三看和三问先看清电流表的量程，一般在表盘上有标记。确认最格的一个表示多少安培把电流表的正负接线柱接入电路后，观察指针位置，就可以读数了。此外还要选择合适量程的电流表。可以先试触一下，若指针摆动不明显，则换小量程的表。若指针摆动大角度，则换大量程的表。一般指针在表盘中间左右，读数比较合适。
一看：量程。电流表的测量范围。
二看：分度值。表盘的一小格代表多少。
三看：指针位置。指针的位置包含了多少个分度值。
电流表的使用注意事项
1、正确接线。测量电流时，电流表应与被测电路串联；测量电压时，电压表应与被测电路并联。测量直流电流和电压时，必须注意仪表的极性，应使仪表的极性与被测量的极性一致。
2、高电压、大电流的测量。测量高电压或大电流时，必须采用电压互感器或电流互感器。电压表和电流表的量程应与互感器二次的额定值相符。一般电压为100V，电流为5A 。
【怎么认识电流表，电流表的使用注意事项】3、量程的扩大。当电路中的被测量超过仪表的量程时，可采用外附分流器或分压器，但应注意其准确度等级应与仪表的准确度等级相符。
4、另外，还应注意仪表的使用环境要符合要求，要远离外磁场。
