1. 前言
本文将给大家介绍一种简洁明了软件架构可视化模型——C4模型，并手把手教大家如何使用代码绘制出精美的C4架构图 。

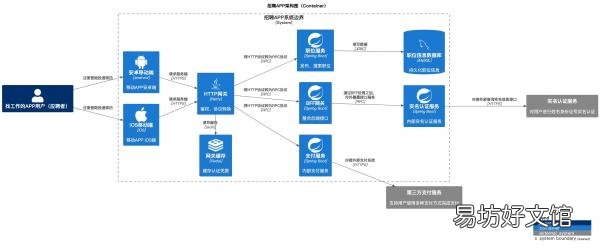

阅读本文之后，读者画的架构图将会是这样的：
文章插图
注：该图例仅作绘图示例使用，不确保其完整性、可行性 。
2. C4模型
2.1 C4模型整体介绍
C4是软件架构可视化的一种方案 。架构可视化，指的是用图例的方式，把软件架构设计准确、清晰、美观地表示出来 。架构可视化不是指导开发者如何进行架构设计，而是指导开发者将架构设计表达出来，产出简洁直观的架构图 。
架构可视化的方法有很多，主流的有“4+1”视图模型、C4模型 。视图模型描述的是架构本身，架构确定之后，不管用什么模型去表达，本质上都应该是一样的，并没有优劣之分 。
C4 模型是一种易于学习、对开发人员友好的软件架构图示方法，C4模型没有规定使用特定的图形、特定的建模语言来画图，因而使用者可以非常灵活地产出架构图 。

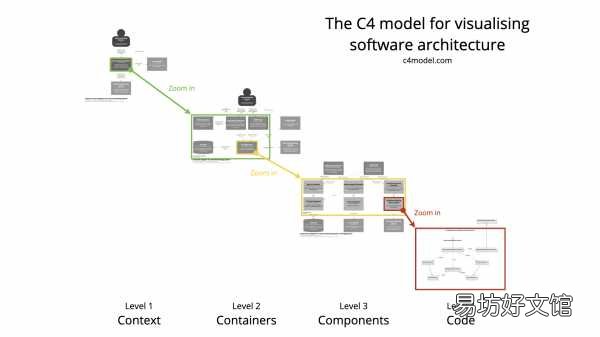

C4模型将系统从上往下分为System Context, Containers, Components, Code四层视图，每一层都是对上一层的完善和展开，层层递进地对系统进行描述，如下图 。
