计数器和分频器
（ 1 ）计数器
能对脉冲进行计数的部件叫计数器。计数器品种繁多，有作累加计数的称为加法计数器，有作递减计数的称为减法计数器；按触发器翻转来分又有同步计数器和异步计数器；按数制来分又有二进制计数器、十进制计数器和其它进位制的计数器等等。

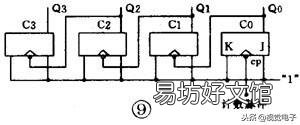

现举一个最简单的加法计数器为例，见图 9。它是一个 16 进制计数器，最大计数值是 1111，相当于十进制数 15。需要计数的脉冲加到最低位触发器的 CP 端上，所有的 J 、 K 端都接高电平 1，各触发器 Q 端接到相邻高一位触发器的 CP 端上。J—K 触发器的特性表告诉我们：当 J=1 、 K=1 时来一个 CP，触发器便翻转一次。在全部清零后，① 第 1 个 CP 后沿，触发器 C0 翻转成 Q0=1，其余 3 个触发器仍保持 0 态，整个计数器的状态是 0001。② 第 2 个 CP 后沿，触发器 C0 又翻转成“ Q0=0，C1 翻转成 Q1=1，计数器成 0010。…… 到第 15 个 CP 后沿，计数器成 1111。可见这个计数器确实能对 CP 脉冲计数。

文章插图
2 ）分频器
计数器的第一个触发器是每隔 2 个 CP 送出一个进位脉冲，所以每个触发器就是一个 2 分频的分频器，16 进制计数器就是一个 16 分频的分频器。

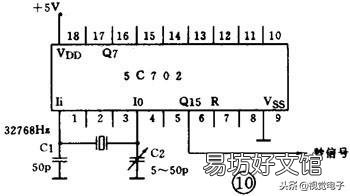

为了提高电子钟表的精确度，普遍采用的方法是用晶体振荡器产生 32768 赫标准信号脉冲，经过 15 级 2 分频处理得到 1 赫的秒信号。因为晶体振荡器的准确度和稳定度很高，所以得到的秒脉冲信号也是精确可靠的。把它们做到一个集成片上便是电子手表专用集成电路产品，见图 10。
【计数器数字电路读图要点九进制计数器电路图】

文章插图
数字逻辑电路读图要点和举例
数字逻辑电路的读图步骤和其它电路是相同的，只是在进行电路分析时处处要用逻辑分析的方法。读图时要： ① 先大致了解电路的用途和性能。② 找出输入端、输出端和关键部件，区分开各种信号并弄清信号的流向。③ 逐级分析输出与输入的逻辑关系，了解各部分的逻辑功能。④ 最后统观全局得出分析结果。
例 1 三路抢答器

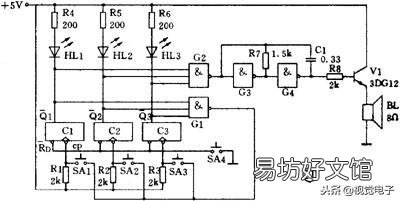

图 11 是智力竞赛用的三路抢答器电路。裁判按下开关 SA4，触发器全部被置零，进入准备状态。这时 Q1 ～ Q3 均为 1，抢答灯不亮；门 1 和门 2 输出为 0，门 3 和门 4 组成的音频振荡器不振荡，扬声器无声。

文章插图
竞赛开始，假定 1 号台抢先按下 SA1，触发器 C1 翻转成 Q1=1 、 Q1=0。于是： ① 门 2 输出为 1，振荡器振荡，扬声器发声； ②HL1 灯点亮； ③ 门 1 输出为 1，这时 2 号、 3 号台再按开关也不起作用。裁判宣布竞赛结果后，再按一下 SA4，电路又进入准备状态。
例 2 彩灯追逐电路

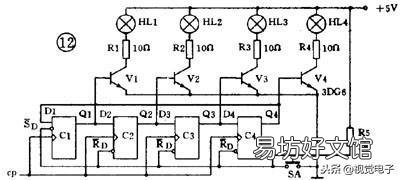

图 12 是 4 位移位寄存器控制的彩灯电路。开始时按下 SA，触发器 C1 ～ C4 被置成 1000，彩灯 HL1 被点亮。CP 脉冲来到后，寄存器移 1 位，触发器 C1 ～ C4 成 0100，彩灯 HL2 点亮。第 2 个 CP 脉冲点亮 HL3，第 3 个点亮 HL4，第 4 个 CP 又把触发器 C1 ～ C4 置成 1000，又点亮 HL1。如此循环往复，彩灯不停闪烁。只要增加触发器可使灯数增加，改变 CP 的频率可变化速度。
