【一文教你判断三极管工作情况三极管的三种工作状态】三极管有3种工作状态，分别是截止状态、放大状态、饱和状态，有些朋友对这3种状态还不太理解，下面跟大家分享一下自己理解方法。
三极管的截止状态，这应该是比较好理解的，当三极管的发射结反偏，集电结反偏时，三极管就会进入截止状态。
这就相当于一个关紧了的水龙头，水龙头里的水是流不出来的。
截止状态下，三极管各电极的电流几乎为0 ，集电极和发射极互不相通。

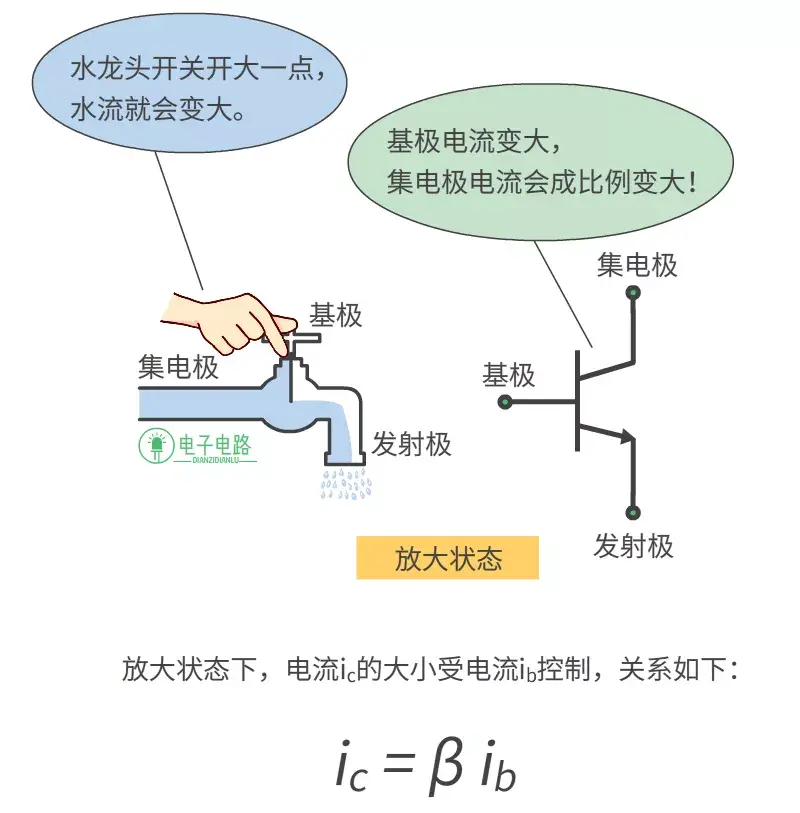

当三极管发射结正偏，集电结反偏，三极管就会进入放大状态。
在放大状态下，三极管就相当于是一个受控制的水龙头，水龙头流出水流的大小受开关（基极）控制，开关拧大一点，流出的水就会大一点。
也就是放大状态下，基极的电流大一点，集电极的电流也会跟着变大！并且ic与ib存在一定比例关系， ic = β ib ， β是直流电流放大系数，表示三极管放大能力的大小。

文章插图

文章插图

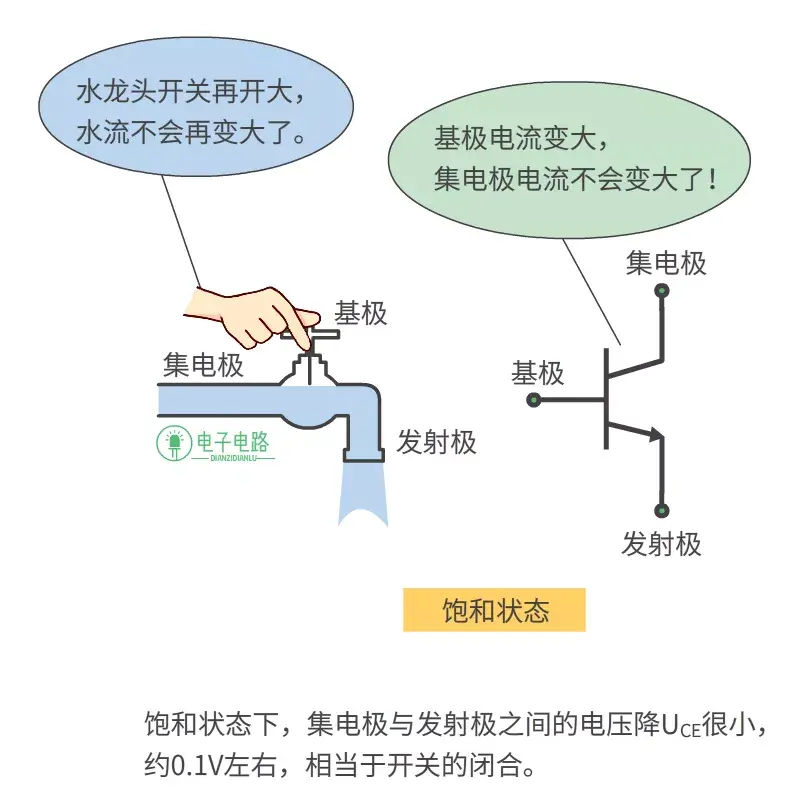

当三极管发射结正偏，集电结正偏时，三极管工作在饱和状态。
在饱和状态下，三极管集电极电流ic的大小已经不受基极电流ib的控制， ic与ib不再成比例关系。
饱和状态下的三极管基极电流ib变大时，集电极电流ic也不会变大了，这就相当于水龙头的开关已经开得比较大了，开关再开大时，流出的水流也不会再变大了。
