空调器整机从结构上包括室内机、 室外机、 连接管道、 遥控器四部分组成 。室内机组包括蒸发器、 贯流 风扇、 室内风机、 电控部分等；
【高清图解空调结构原理 家用空调结构图解大全】室外机组包括压缩机、 冷凝器、 毛细管、 轴流风 扇、室外风机、电气元件等 。
1、室内机结构
文章插图
文章插图

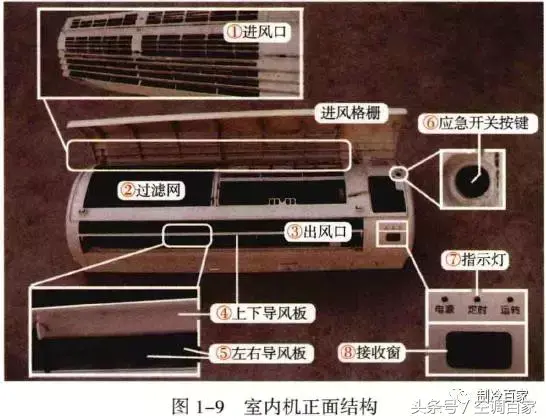

①进风口：房间的空气由进风格栅吸入 ， 并通过过滤网除尘 。
②过滤网：过滤房间中的灰尘 。
③出风口：降温或加热的空气经上下导风板和左右导风板调节方位后吹向房间 。
④上下风门叶片（上下导凤板）： 调节出风口上下气流方向（一般为自动调节） 。
5左右凤门叶片（左右导凤顿）： 调节出风口左右气流方向（一般为手动调节） 。
⑥应急开关： 无遥控器时使用应急开关可以开启或关闭空调器的按键 。
⑦指示灯：显示空调器工作状态的窗口 。
8接收窗 ： 接收遥控器发射的红外线信号 。
⑨ 蒸发器接口：与来自室外机组的管道连接（粗管为气管 ， 细管为液管） 。

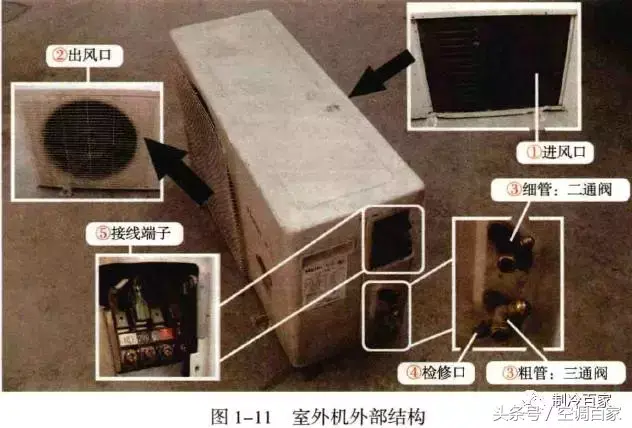

2、室外机外部结构
1、进风口： 吸人室外空气（即吸人空调器周围的空气） 。
2、出风口：吹出为冷凝器降温的室外空气（制冷时为热风） 。
3、管道接口：连接室内机组管道（粗管为气管接三通阀 ， 细管为液管接二通阀） 。
4、检修口（加氟口j）用于测量系统压力 ， 系统缺氟时可以加氟使用 。
接线端子：连接室内机组的电源线 。
文章插图
3、主要部件安装位置

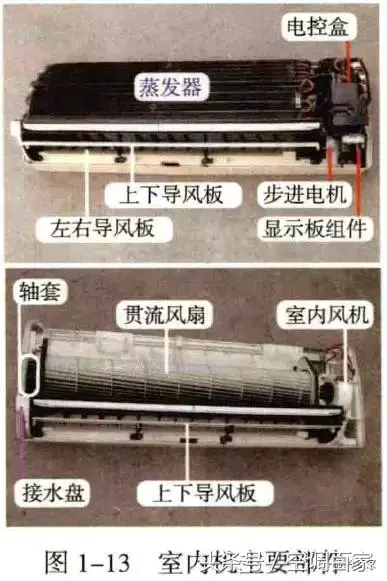

室内机
制冷系统：蒸发器 。
电控系统：电控盒（包括主板、 变压器、 环温和管温传感器等）、 显示板组件、 步进电机 。
通风系统：室内风机、 贯流风扇、 轴套、 上下和左右导风板 。
辅助部件：接水盘 。
文章插图
室外机

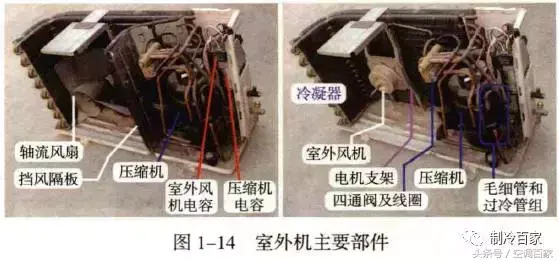

制冷系统：压缩机、冷凝器、毛细管、四通阀、过冷管组 。
电控系统：室外风机电容、 压缩机电容 。
通风系统：室外风机（轴流电机）、 轴流风扇 。
辅助部件：电机支架 。
文章插图
4、电控系统
电控系统相当于 “大脑” 用来控制空调器的运行 一般使用微电脑（MCU） 控制方式 ， 具有遥控、 正常自动控制、 自动安全保护、 故障自诊断和显示、 自动恢复等功能 。

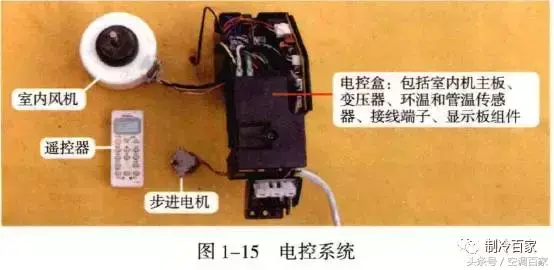

电控系统主要部件见图：
文章插图
通常由主板、遥控器、变压器、环温和管温传感器、室内风机、步进电机、 压缩机、 室外风机、 四通阀线圈等组成 。
5、通风系统

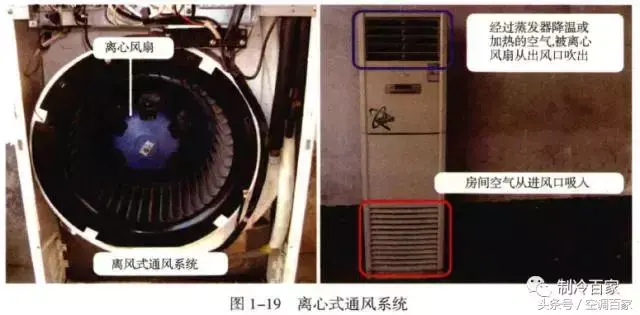

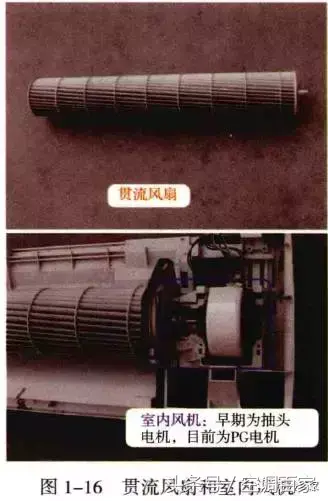

为了保证制冷系统的正常运行而设计 ， 作用是强制使空气流过冷凝器或蒸发器 ， 加速热交换的进行 。
文章插图
文章插图
6、箱体系统

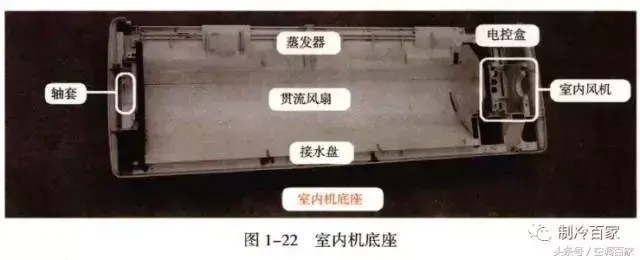

箱体系统是空调器的骨髓 。挂式空调器室内机组的箱体系统（即底座） ， 所有部件均放置在箱体系统上 ， 根据空调器设计不同外观会有所变化 。
文章插图

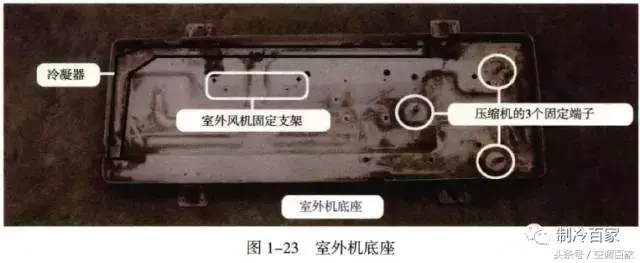

室外机底座 ， 冷凝器、室外风机固定支架、压缩机等部件均安装在室外机底座上面 。
文章插图
《完》
