一、相对标高
建筑施工图上的标高是以建筑首层地面作为零点，这种标高叫做相对标高。
二、相对标高分类
相对标高分为建筑标高和结构标高。
1.装饰完工后的表面高度，叫做建筑标高。
2.结构梁、板上下表面的高度，叫做结构标高。
高于建筑首层地面的高度均为正数，低于建筑首层地面的高度均为负数，并在数字前面注写“-”，正数字前面不加“+” 。

建筑基础标高的计算公式工地图纸如何看懂标高的计算

文章插图
三、标高符号

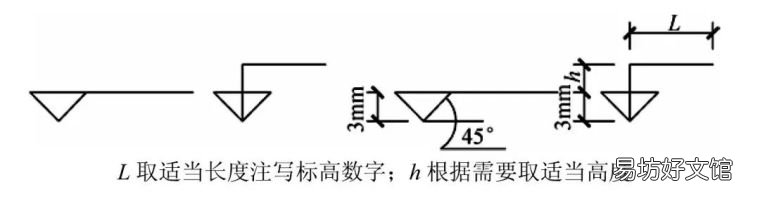

1.标高符号以等腰直角三角形表示，用细实线绘制。

建筑基础标高的计算公式工地图纸如何看懂标高的计算

文章插图
2.总平面图室外地坪标高符号，用涂黑的三角形表示。

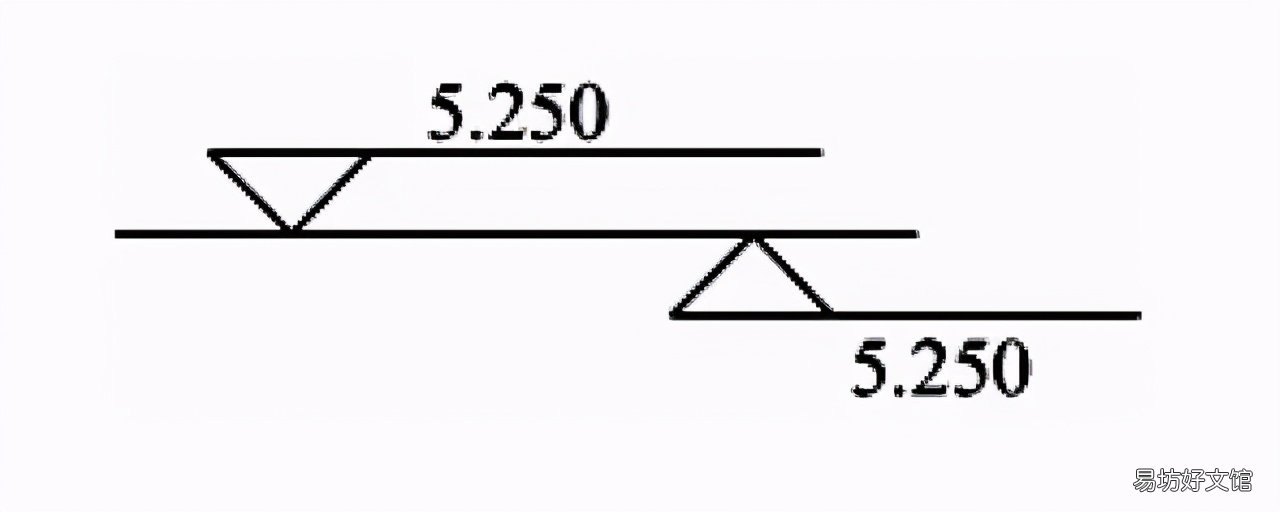

3.标高符号的尖端指至被注高度的位置。尖端向下或向上，标高数字注写在标高符号的左侧或右侧。

建筑基础标高的计算公式工地图纸如何看懂标高的计算

文章插图
【建筑基础标高的计算公式工地图纸如何看懂标高的计算】 4.标高单位以米(m)计，注写到小数点后第三位。总平面图上注写到小数点后第二位。
