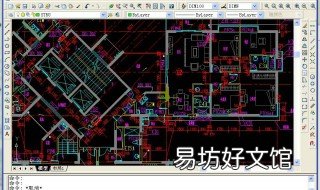

【cad布局画图步骤 cad布局画图教程】1、首先平面图得到后，我们第一步就是将装修融入到布局图中，这里需要注意，图层切换为装修图层；
2、第二步 ， 同上，我们添加一个茶几 。并且在边上添加一个植物，并修改图层；
3、输入命令mv制定视口的角点命令，框选矩形，并完成鼠标左键点击完成mv命令 ， 这里的操作是在布局里面看到模型刚刚的平面图；
4、现在我们是编辑不了这个图形 ， 输入msp命令进入模型空间，将模型放大到我们正常显示界面；退出模型空间进入布局空间命令为ps；
5、然后我们输入co命令，复制一个一样的平面图过来；
6、我们在图1只想显示沙发，那么我们来在图层中，点击只在当前视口中冻结该图层 ， 如图箭头所示点击后输入ps命令退出模型空间进入布局空间 ， 随后输入re命令，重新生成模型；
7、我们左边图1有沙发 ， 但是图2只有茶几，进入模型空间，却发现都是存在的 。假设我刚刚沙发图层模型为装修所有的装修模型，茶几为装饰模型 ， 如果放在一张图会杂乱无章，我在布局中一个视口只想显示一个，而又不想在模型中做两张图，并且修改一个图形，两张图形都在一次修改中就可以完成；这正是布局功能应用的优点及功能；
8、有的时候，msp进入模型空间，放大和缩小未锁定，并且在msp空间里不能进行整个布局窗口的缩放，有一把小锁 ， 点上之后只能进整个布局界面的缩放 ， 不能进行对该模型放大与缩小 。
