英伟达预览安培架构与A100数据中心显卡
英伟达的安培架构如何改善该公司的游戏显卡仍然是一个谜 。但周四 , 英伟达首席执行官黄仁勋谈到了这项技术将如何增强该公司的企业GPU 。
【英伟达预览安培架构与A100数据中心显卡】

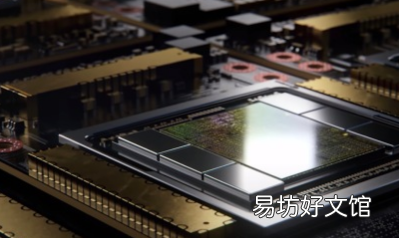

文章插图
安培架构将首先出现在A100中 , 这是一种为数据分析和科学计算而设计的显卡 。据英伟达称,与该公司三年前的V100 GPU相比,在运行AI驱动的应用程序时,A100的性能将提高20倍 。
新卡本身包含542亿个晶体管,6912个CUDA核心 , 40GB内存,可以产生1.6 TB/s的内存带宽,黄认为这是业界第一 。该公司可以利用TSMC的7纳米制造技术来实现这一点,该技术可以在硅片上封装更多的晶体管 。
