综合|应用于高校机电故障综合模拟平台组成部分( 二 ) 实验|机电|电压|故障|电机|组成

3.幅度、相位、实部或虚部 FRF
4.强大的信号处理和时域波形、FFT频谱分析
5.极坐标图、伯德图、奈奎斯特图、轨迹图和3D瀑布图
?6.相位分析、互功率谱、频响函数、相干函数分析功能
7.倍频程分析：1 到 1/24 倍频程，线性， A ， B ， C 加权。

文章图片

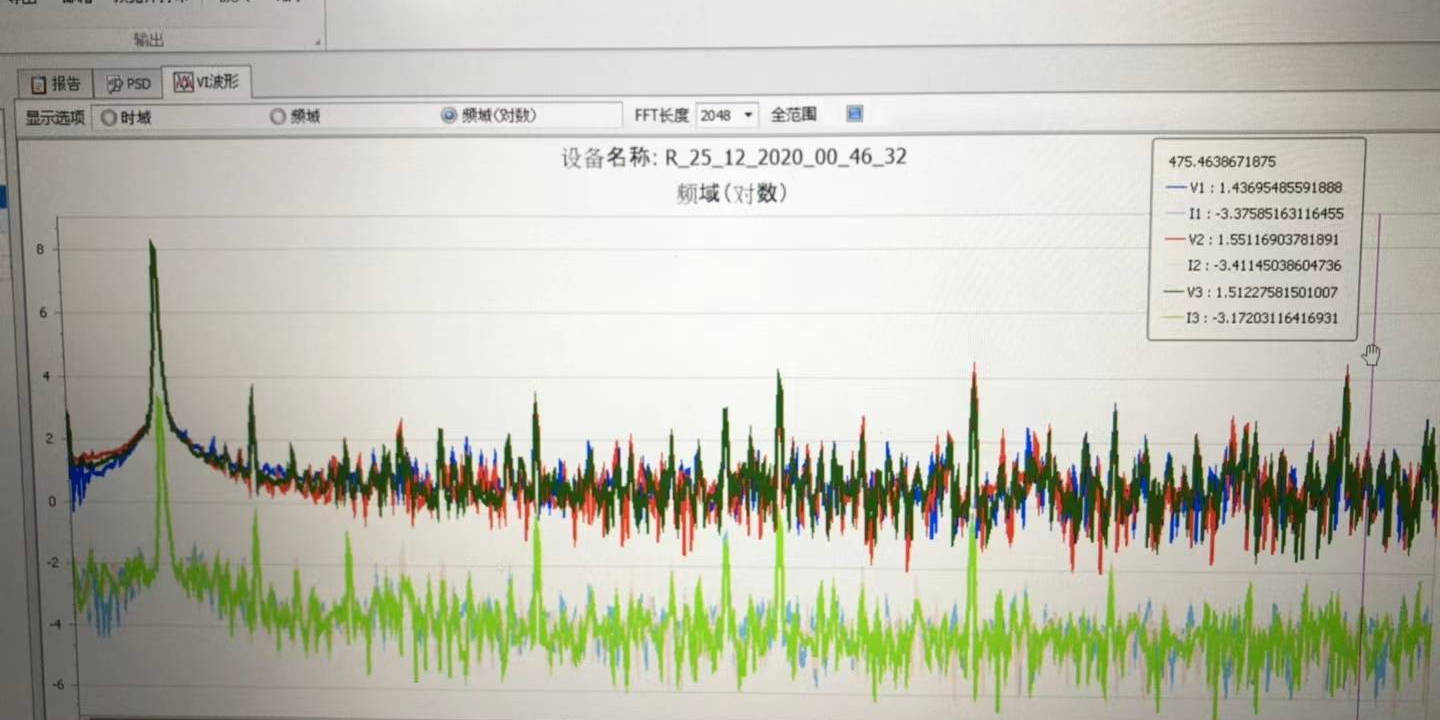

VALENIAN软件系统
8.启停机过程分析、轴心轨迹分析、锤击实验分析
?9.内置轴承数据库，直接评判轴承故障部位，轴承库开放可以自己添加国内轴承数据
10.软件系统内置ISO-10816标准用于验证机器的运行状况，并以绿黄红显示，各种参数报警可以自行设置
?11.软件系统自带专家系统预测分析工具，便于学习和分析
12.多用户管理硬件
模拟平台功能参数：
?1.驱动电机：高效节能ABB三相交流电动机，功率1.5千瓦， 2HP ，线对线电阻6.0 Ω @ 25 ℃ ，定子槽数36 ，转子条数28 ，电机功率因数82.5%
2.空气开关断路器：额定绝缘电压Ui:690V,额定工作电压Ue:400V,额定冲击耐受电压Uimp:6000V,瞬时脱扣整定电流Li:10Ii,额定极限短路分断能力Icu:AC 400V 25KA ，额定运行短路分断能力Ics
AC 400V 18KA

文章图片

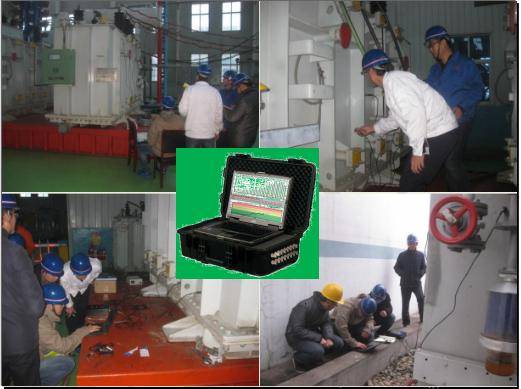

VALENIAN试验台
?3.双电源切换模组；额定电压400V,额定电流32A,具有双电源自动转换，互锁开关，短路，过载保护功能。
4.隔离交流接触器：额定电流32A,主触点三相全开，辅助触点，一开一闭，交流线圈电压AC220V.
5.直接启动万能转换开关：额定发热电流,,32A,额定工作电压， 120V,240V,440V ，额定工作电流， AC-15,14A/6A DC-13 25A 11A
6.交流变频器：变频器频率范围：0-599Hz,额定输入：380-480V ， 50/60Hz, 6.4.A,额定输出：3PH 0-460V 4.6A,3.5KVA 1.5KW
7.速度调节方式：通过旋转TOCOS精密电位器，配合高阻值及低阻值调速旋钮对转速进行精确调节
?8.电流检测传感器：额定输入20A,额定输出20mA,变比1000：1 ，相位差， ≤5′ ，线性度0.1% ，饱和电压2V,隔离耐压3KV ，短时最大电流0-70A ，（RL≤10Ω）
9..电流显示表：采样周期100ms,分辨率1/12000 ，电源电压220V ，信号直流输出4-20mA ，绝缘电阻Min1 00兆欧(at5000ADC),最大显示: -999~9999.显示精确度: F·S ±0.2%, rdg ±1 digit
10.转速测量模块：采用漫反射激光转速计进行脉冲信号采集，最大采集距离130mm,最小检测目标直径0.04mm.
11.激光信号变送器：电源电压：12-24VDC，响应时间：小于0.5ms ，绝缘阻抗：20兆欧以上

综合|应用于高校机电故障综合模拟平台组成部分( 二 )
