市场上很多车载导航 ， 安防监控设备 ， 执法仪 ， 手持式户外设备等产品中 ， 都有用到SKYLAB的北斗模块 ， 在选型阶段 ， 工程师们经常会问到SKYLAB君一个问题：北斗模块选型D系列的SKG09D好 ， 还是F系列的SKG09F好 。 看这里 ， SKYLAB君整理了D/F系列北斗+GPS模块选型建议 ， 希望能够帮助到您 。
文章图片
北斗模块
【定位|SKYLAB北斗模块选型推荐：D/F系列北斗+GPS模块选型】北斗模块的应用关键在于串口通信协议的制定 ， 也就是模块的相关输入输出协议格式 。 它主要包括数据类型与信息格式 ， 其中数据类型主要有二进制信息和NMEA-0183协议 。 北斗模块根据NMEA-0183协议的标准规范 ， 将位置、速度等信息通过串口传送到PC机、PDA等设备 。
SKYLAB北斗模块共有两个系列 ， 分别是SKG09D和SKG12D为代表的D系列北斗+GPS模块和SKG09F和SKG12F为代表的F系列北斗+GPS模块 。 两个系列北斗+GPS模块最大的区别就是芯片不一样 ， 芯片是北斗+GPS模块模块中的重要组成部分 ， D系列北斗模块是MT3333方案研发的 ， F系列北斗模块是SKYLAB基于联发科MT3331方案研发 ， 芯片方案的不同也就让部分参数也有所不同 ， 但是在性能上 ， 是Pin to Pin兼容 ， 可以互相替代的关系 ， 替代方案中 ， 接收端的程序不需要修改 。
文章图片
SKG09D参数
SKYLAB的D系列北斗模块是集北斗&GPS定位功能的小型化模块 ， 北斗模块集成度高、功耗低、兼容接收GPS/BDS/GLONASS/GALILEO卫星导航信号 ， 可以实现载体的实时定位、授时、测速等功能 ， 非常适合系统大规模应用的需求；能够在维持最低系统功耗的同时拥有最大灵敏度 ， 内部Flash可以进行程序升级以支持不同的应用；拥有额外的前置LNA用于优化RF性能 ， 易于与天线集成 ， 且前置SAW滤波器加强了抗干扰性能；Notes:烧录不同的程序 ， 可为单北斗模块 ， 单GLONASS模块 ， GPS+北斗模块 ， GPS+GLONASS模块 。
文章图片

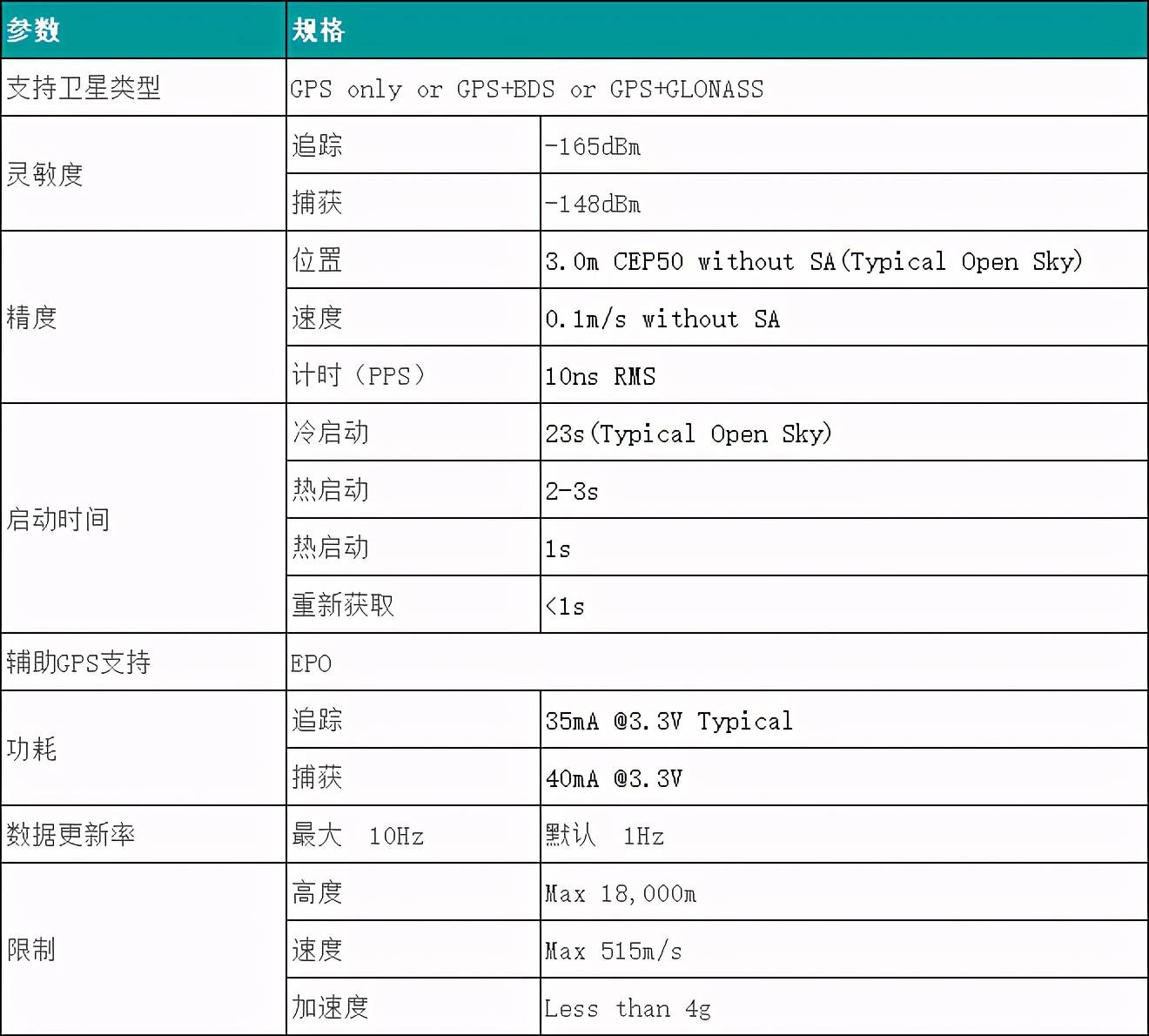

SKG09F参数
SKYLAB复合型GNSS定位模块是高性能GNSS解决方案模块 ， 具有超高灵敏度 ， 超低功耗和小尺寸的特性 。RF信号应用于模块的天线输入 ， 并且在具有NMEA协议的串行接口上呈现具有位置 ， 速度和时间信息的完整串行数据消息 。
模块基于单芯片架构的高性能特性 ， 其–165dBm的跟踪灵敏度大大扩大了其定位的覆盖面 ， 在普通GPS接收模块不能定位的地方 ， 如狭窄都市天空下、密集的丛林环境 ， 都能高精度定位 。 小尺寸和低功耗的特性使该模块更易集成到PND、手机、相机和车辆导航系统等便携式设备中 。
文章图片
SKYLAB 北斗模块选型表
奉上SKYLAB北斗+GPS模块选型表 ， 希望能够帮助到各位工程师的北斗模块选型 。
上述4款小尺寸北斗多模定位模块多应用在便携式的设备中：比如手机、照相机、车辆导航系统、车辆监控、行车记录仪、便携式自导航系统PND、测量测绘设备、手持设备等 ， SKG09D ， SKG12D ， SKG09F ， SKG12F均为SKYLAB成熟产品 ， 供货稳定 ， 都配置有配套的Demo板可供测试 。
