雷电3线曾凭借优异的性能成为很多人心中理想的线材 ， 但随着intel英特尔将雷电三协议免费开放给USB协会后 ， 这种线缆也避免不了被替代的命运 ， 新出的USB4线凭借更优的性能以及更友好的价格而成为新一代理想线材 。
为此 Sanyconn（东莞市讯光电子有限公司）推出了新款USB4数据线以满足市场需求 ， 线缆有铝合金线头和塑料线头两个款式 ， 不过长度都是0.8米级的 ， 线缆粗壮而柔韧 ， 上手体验感很好 。 其中一款已获得USB4 GEN3的认证 ， TID号：5342。 下面充电头网就对产品进行详细拆解 ， 看看做工如何 。
一、讯光电子USB4数据线外观
文章图片

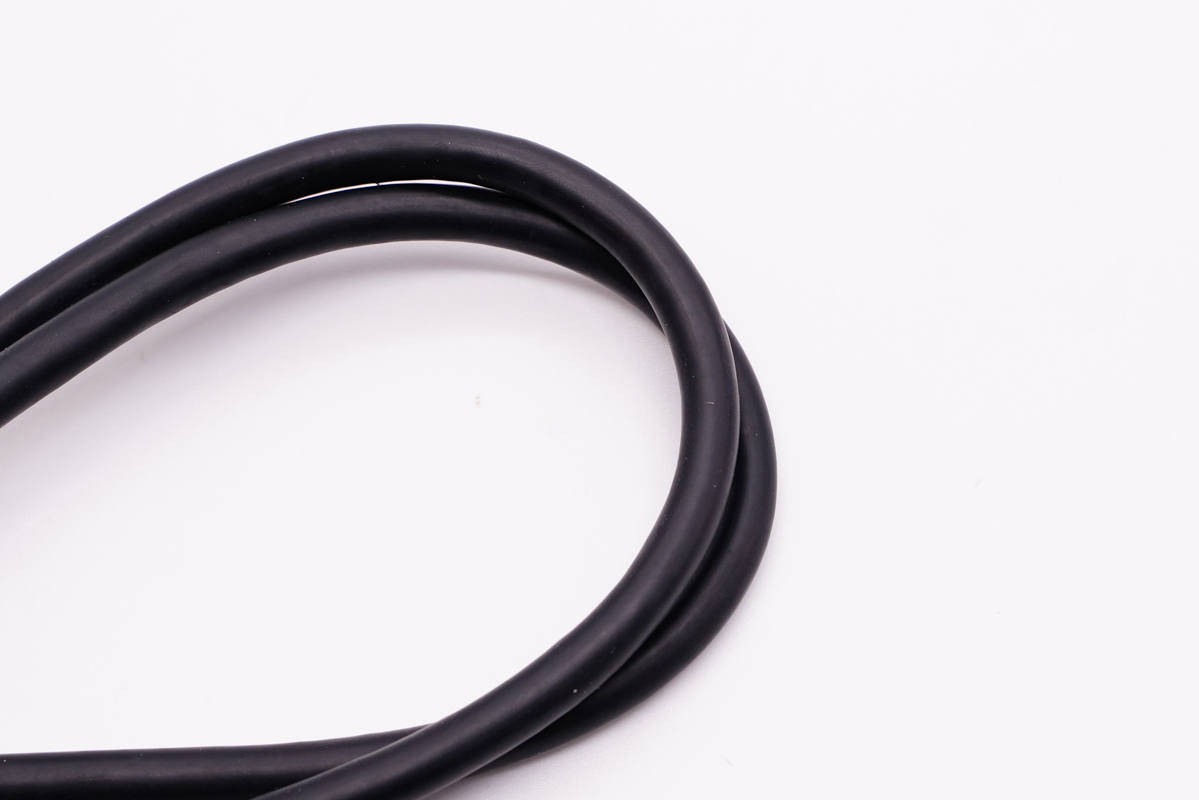

铝合金线头USB4数据线线身为黑色 ， 非常粗壮结实 ， 而且柔软有韧性 ， 表面触摸具有类肤手感 。
文章图片
公头采用塑料壳套住防尘 。
文章图片

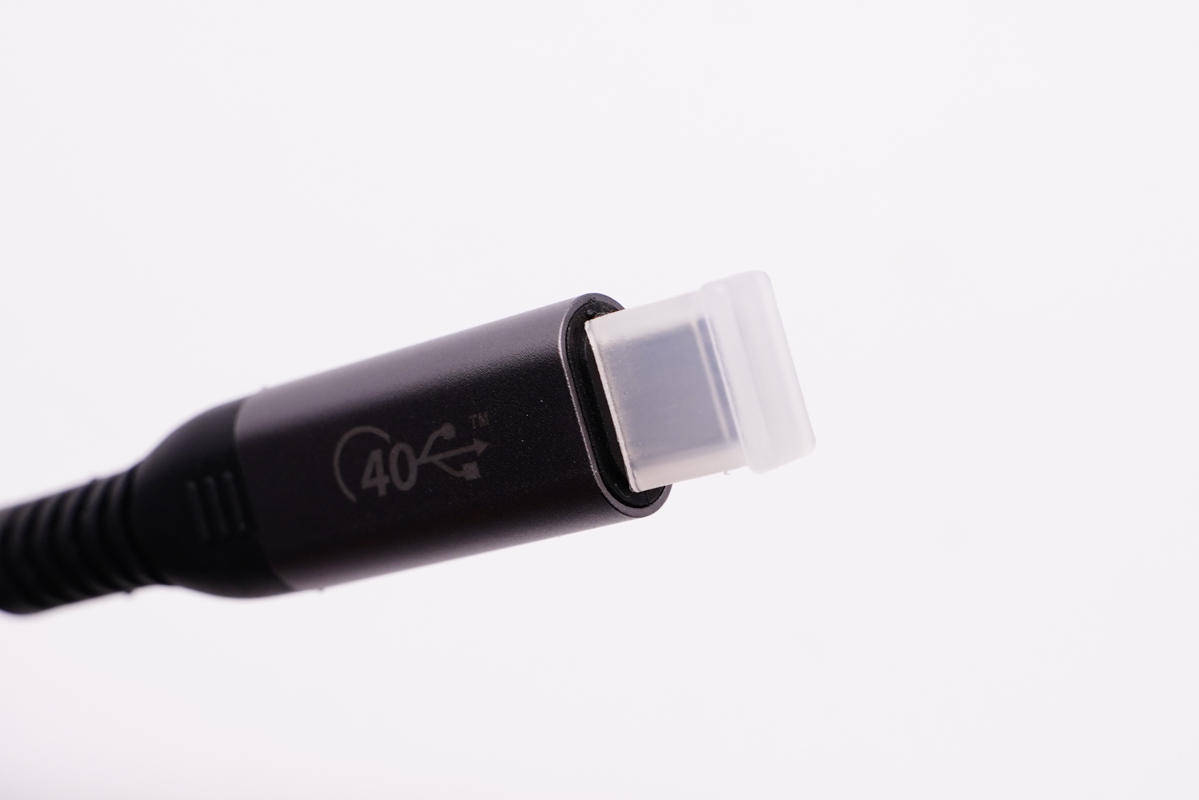

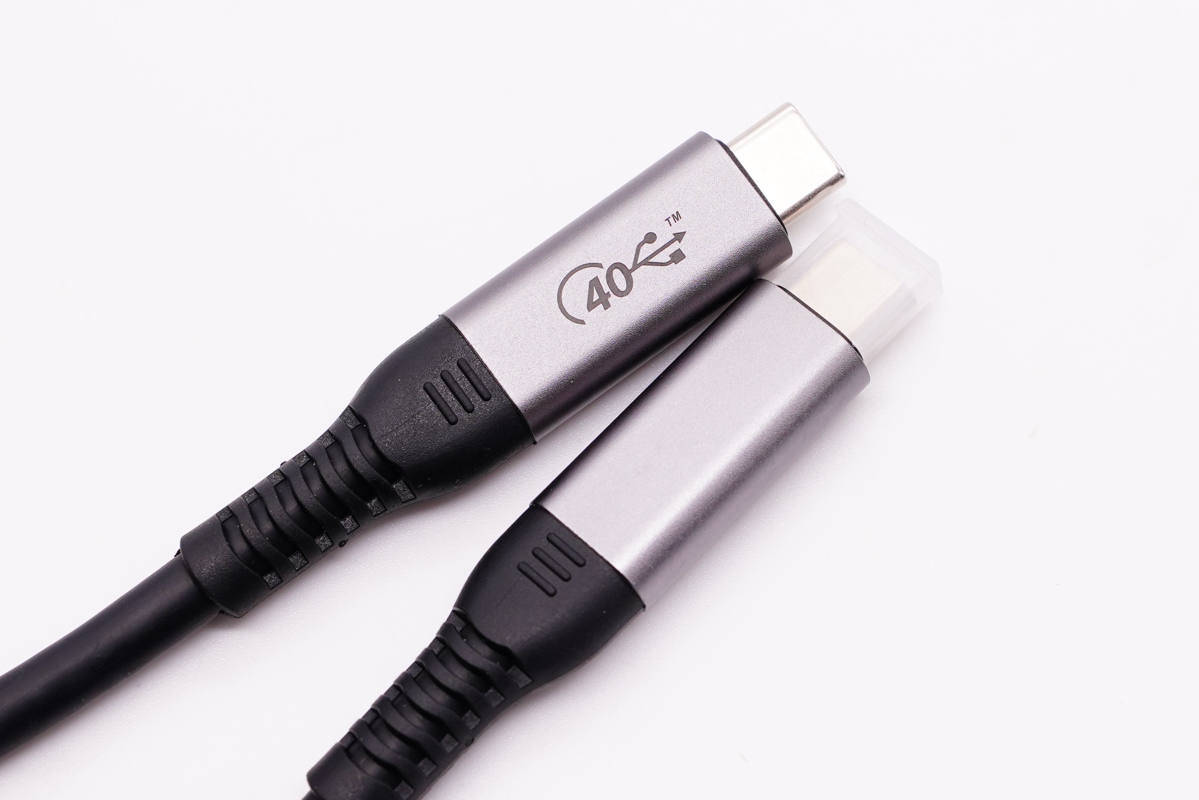

线头铝合金外壳两侧为弧面设计 ， 表面喷砂处理十分光滑 ， 网尾设有凸齿和做了抗弯折处理 。
文章图片
线身整体无毛刺 。
文章图片

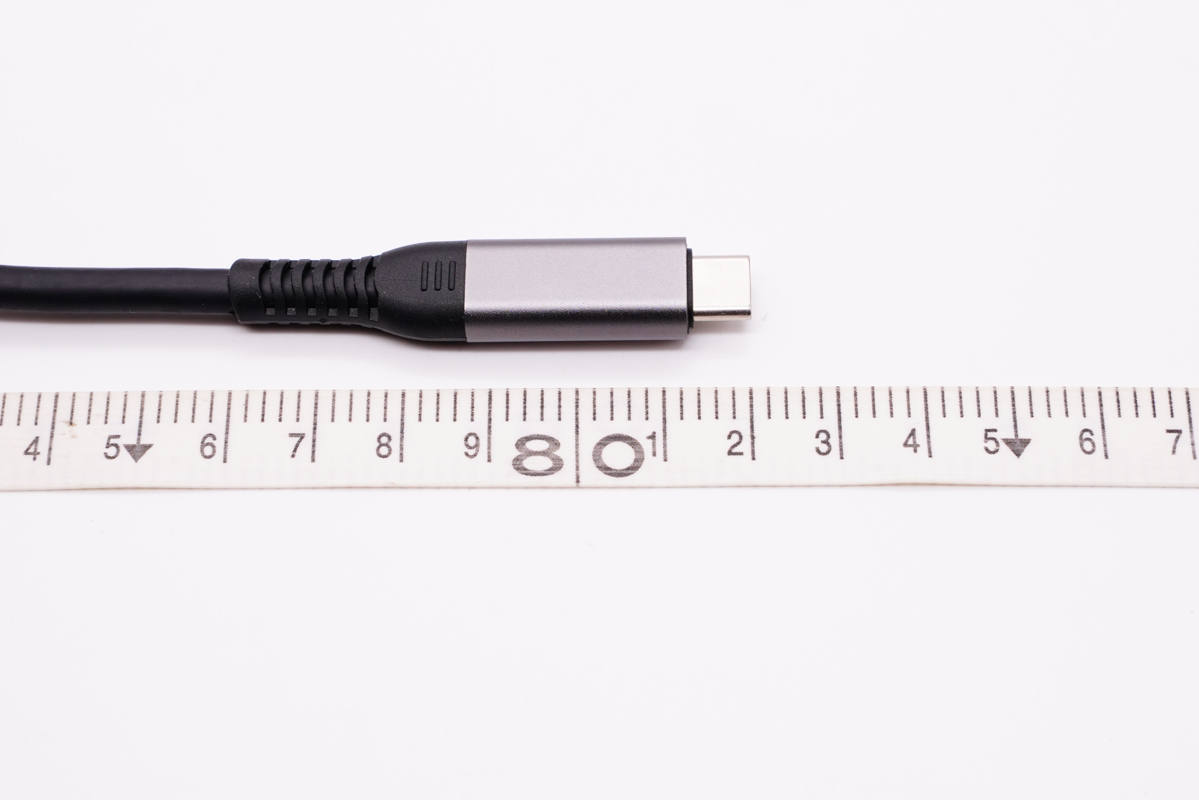

使用卷尺测得线缆长约82cm 。
文章图片

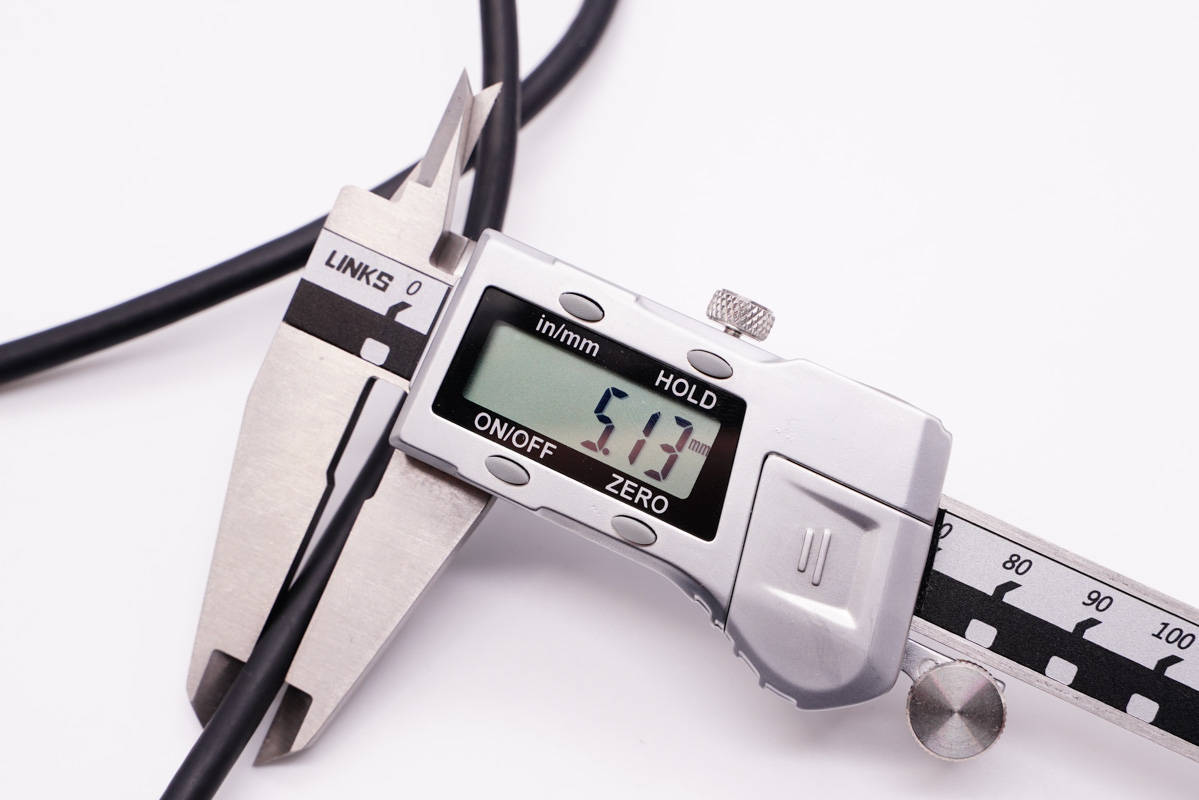

线身直径约5.13mm 。
文章图片

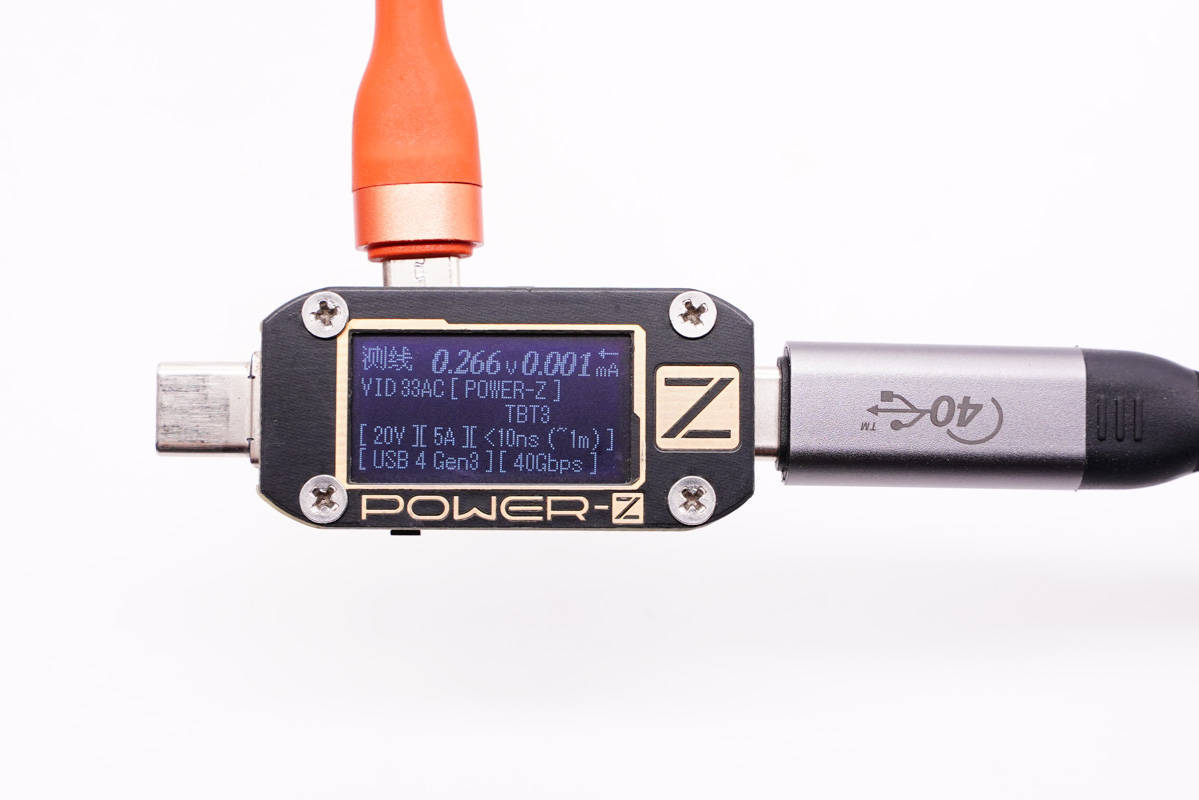

使用ChargerLAB POWER-Z KM001C检测 ， 显示该线缆带有E-Marker芯片 ， 电力传输能力为20V5A ， 数据传输能力为USB 4 Gen3 ， 最大传输速度可达40Gbps 。
文章图片

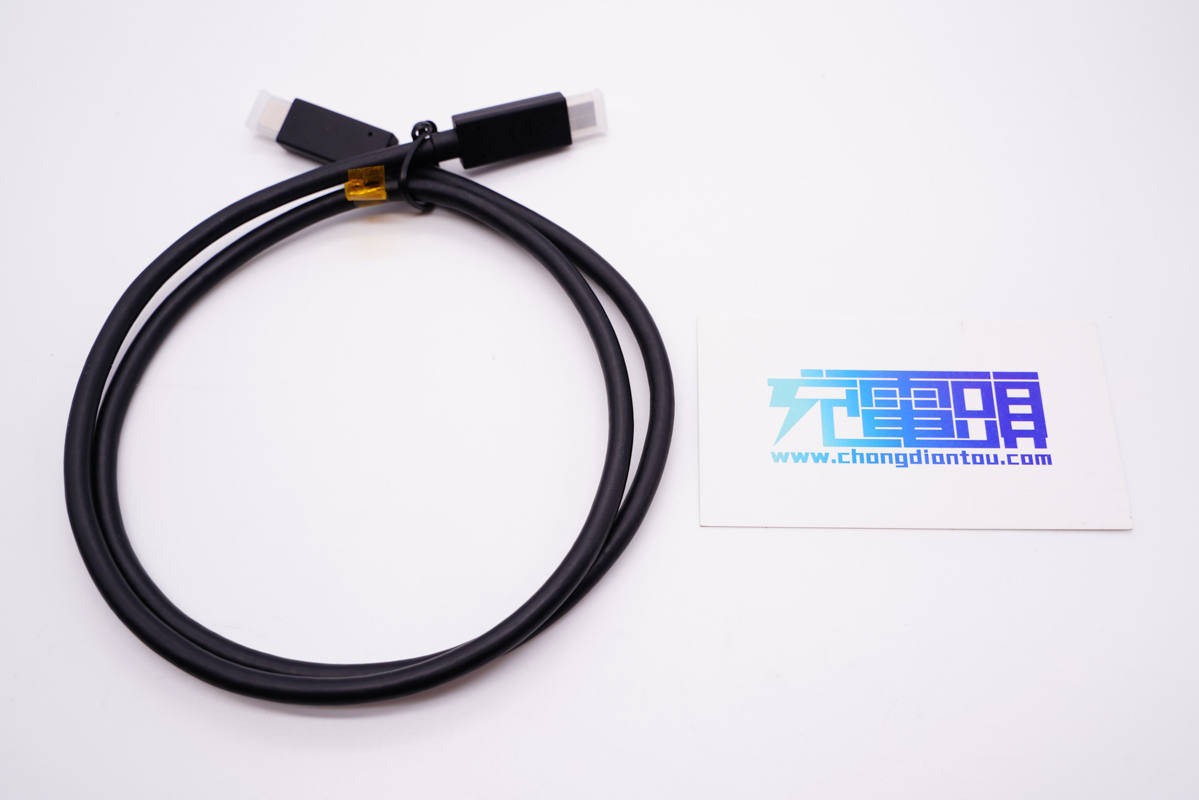

另一款采用塑料壳线头 ， 后面的拆解我们也以这款为例 。
文章图片
线缆公头均套有塑料壳防尘 。
文章图片

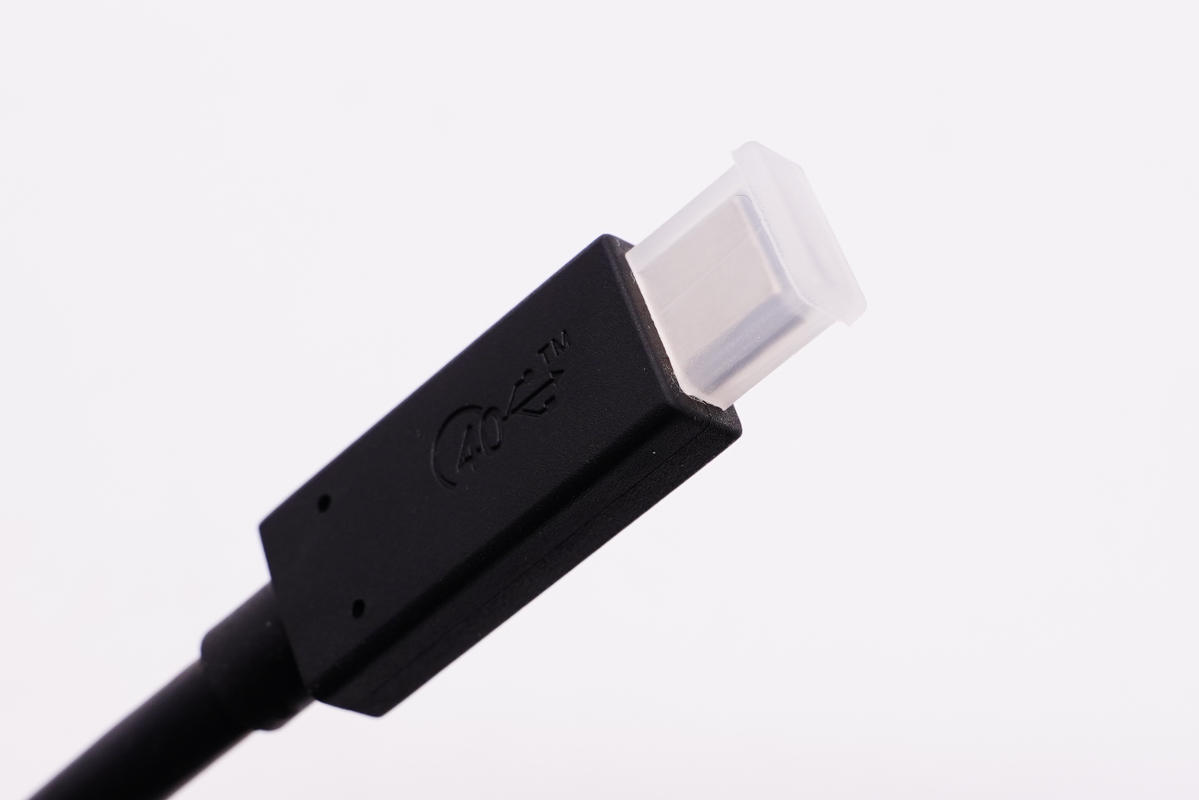

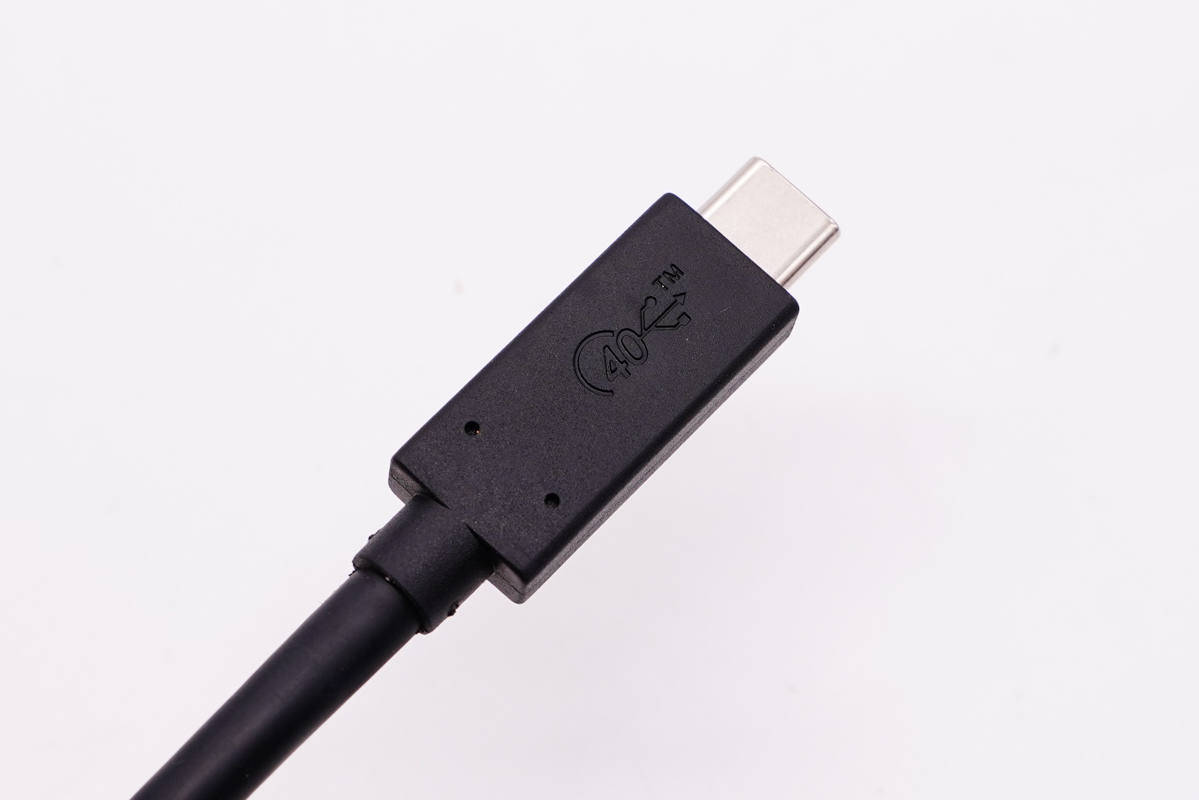

线头采用板砖造型设计 ， 修长扁平 ， 塑料壳为软胶质 ， 插拔手感好 。
文章图片

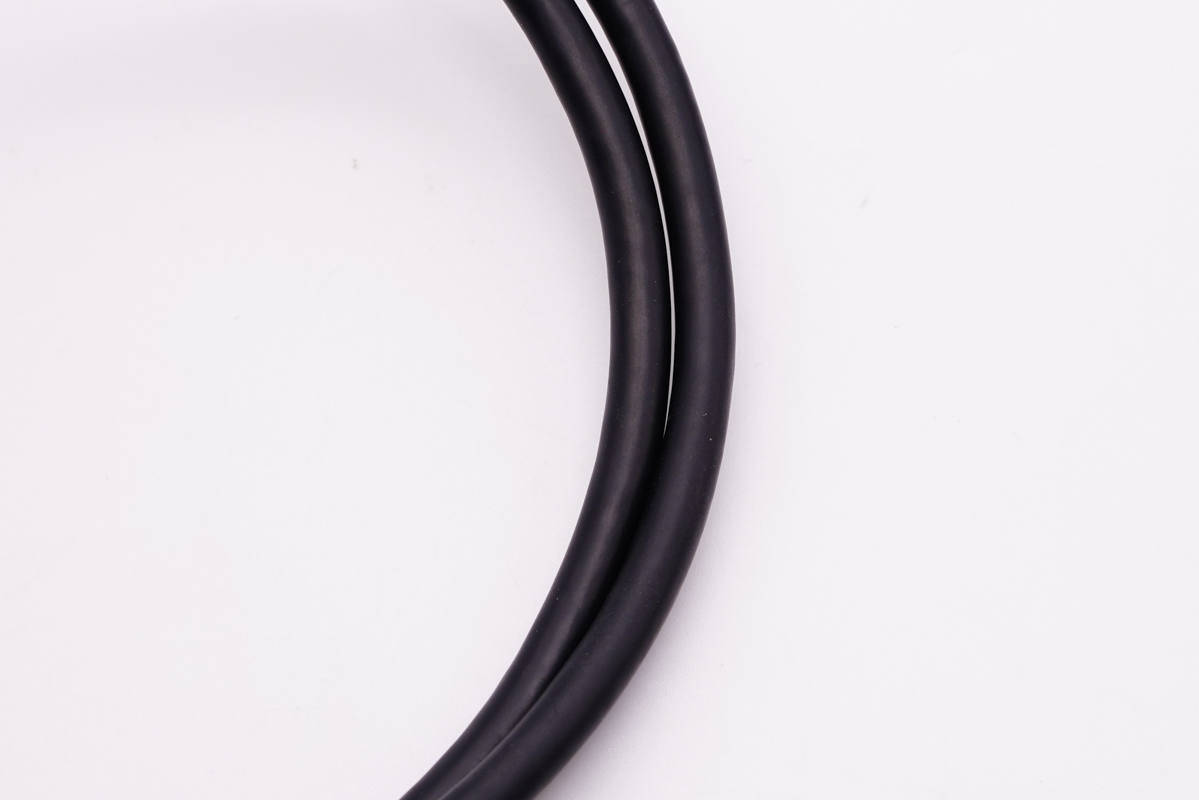

线身表面整体无毛刺 。
文章图片

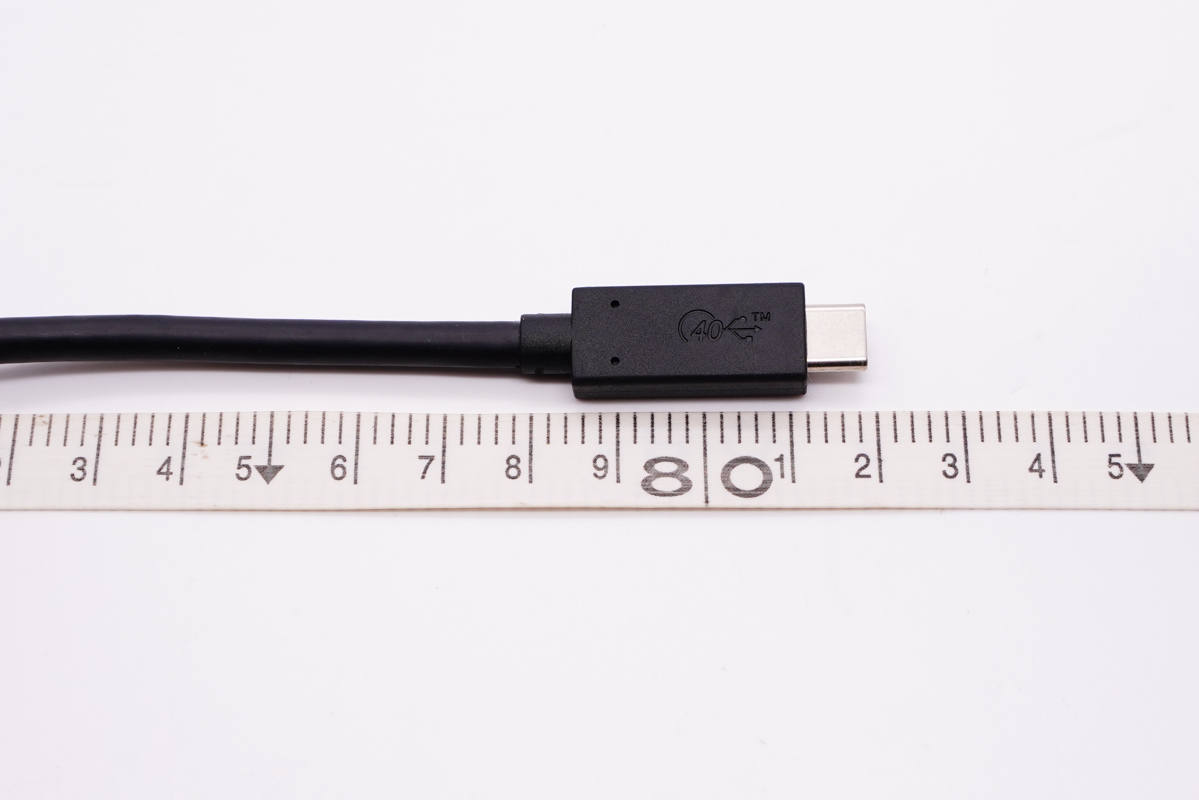

使用卷尺测得线缆长约82cm 。
文章图片

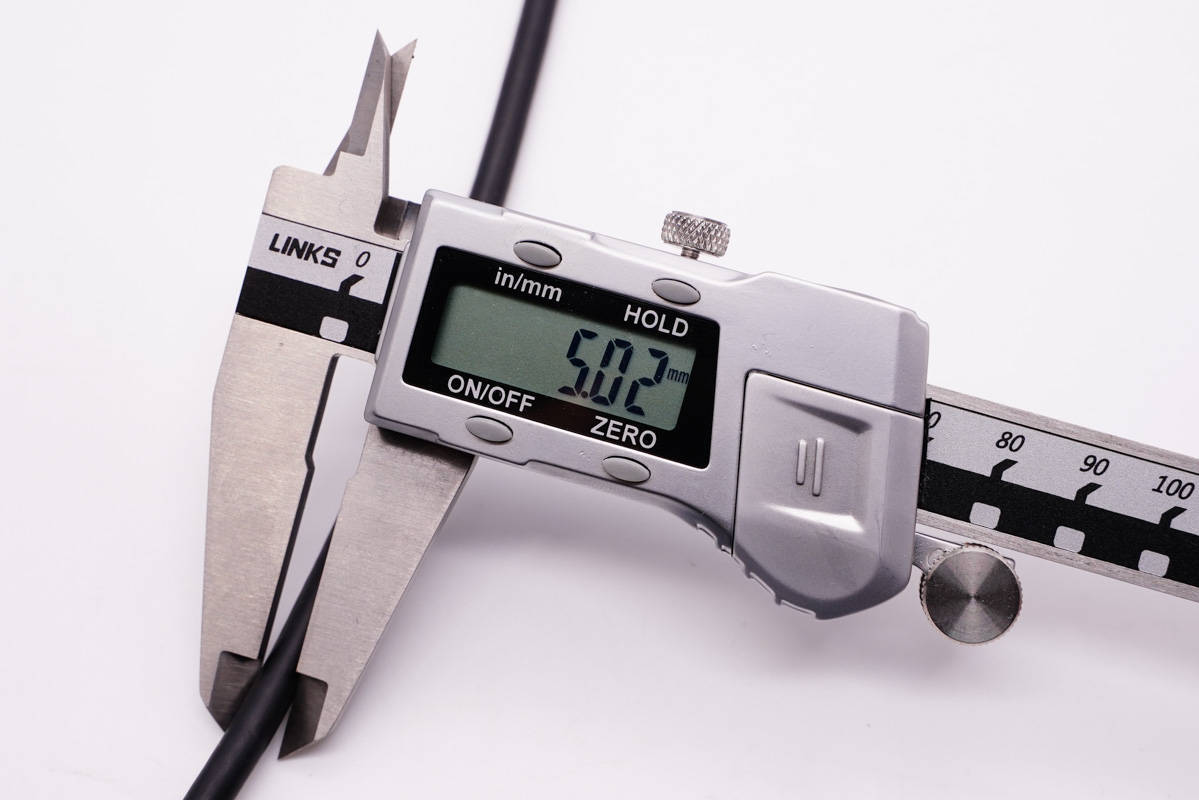

线身直径约5.02mm 。
文章图片

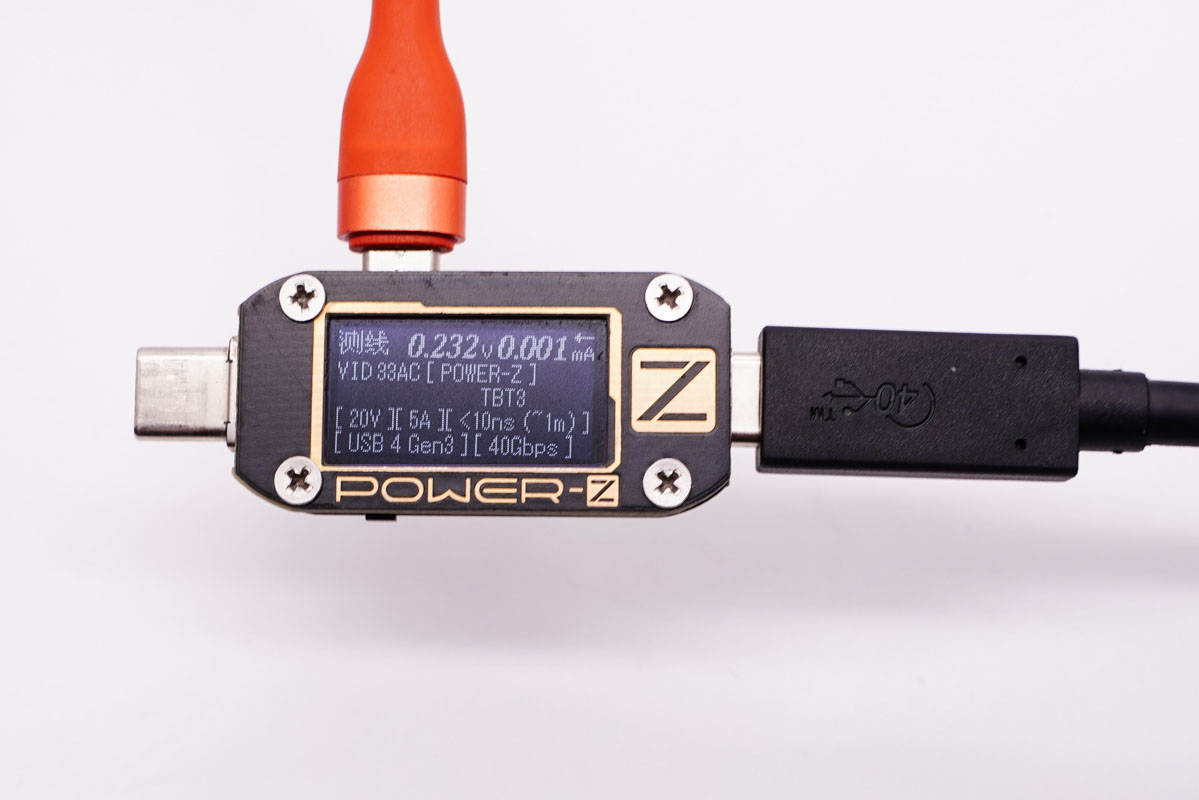

使用KM001C同样测得该线缆带有E-Marker芯片 ， 电力传输能力为20V5A ， 数据传输能力为USB 4 Gen3 ， 最大传输速度可达40Gbps 。
二、讯光电子USB4数据线拆解
文章图片

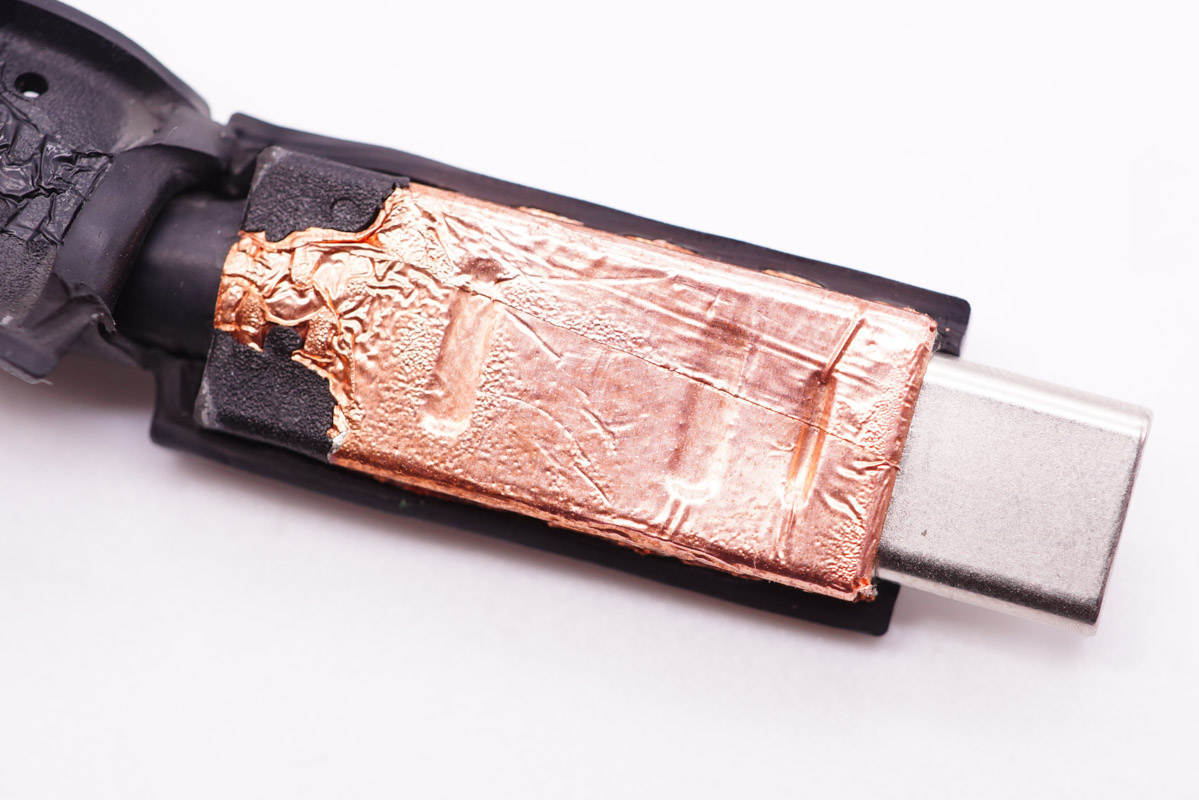

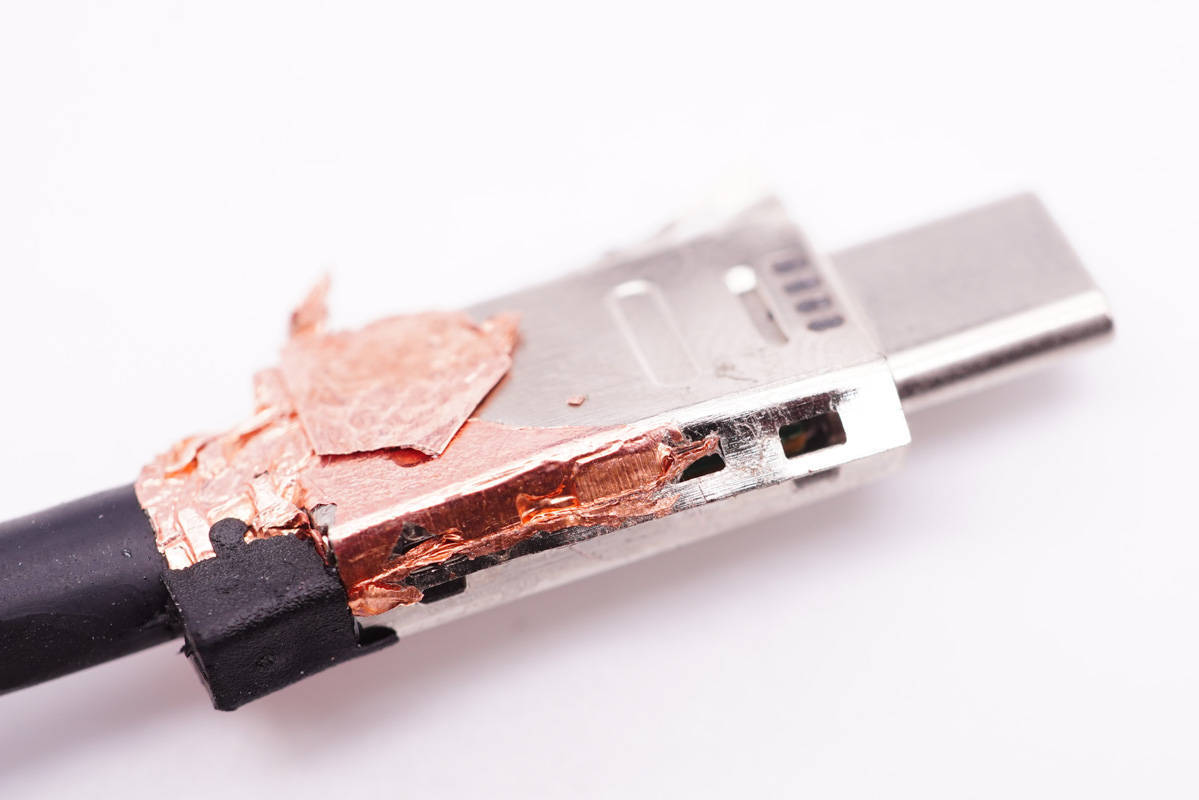

将线头外层塑料软胶割开 ， 内部金属壳包裹一层铜箔 。
文章图片
金属壳两侧采用卡扣固定 ， 另外和公头连接处点焊 。
文章图片

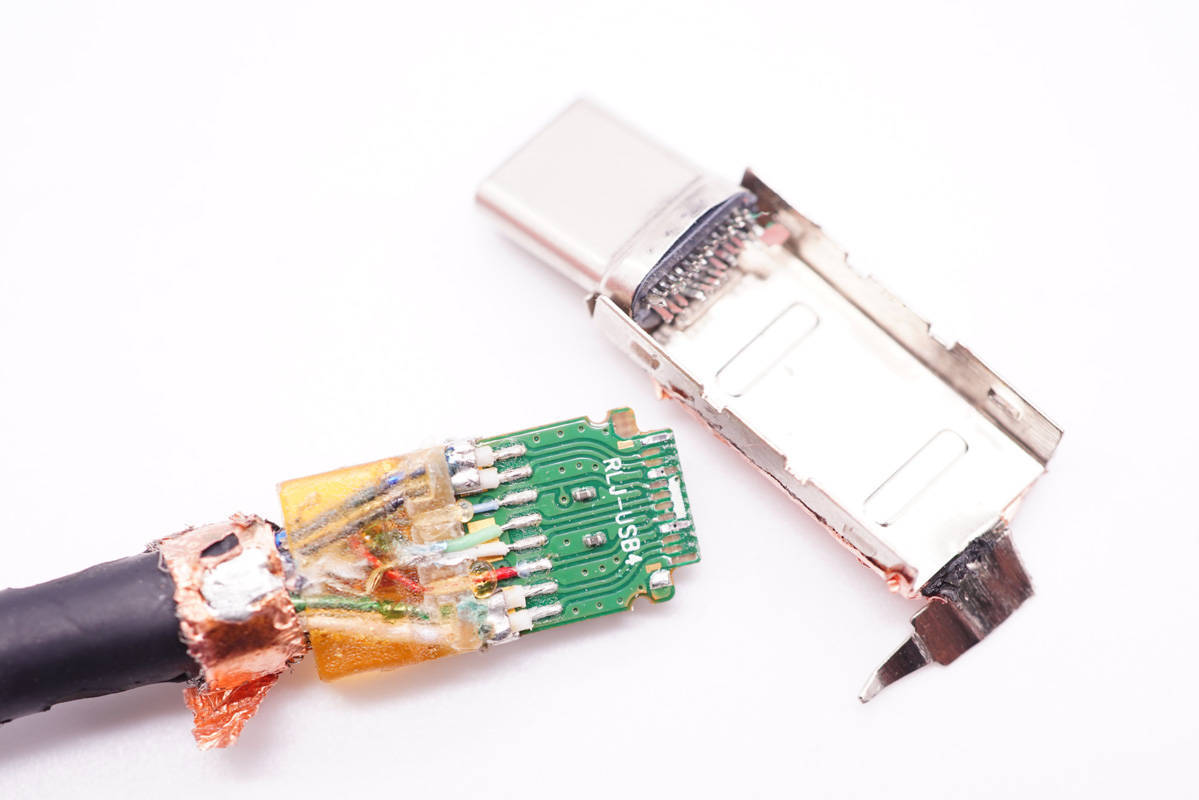

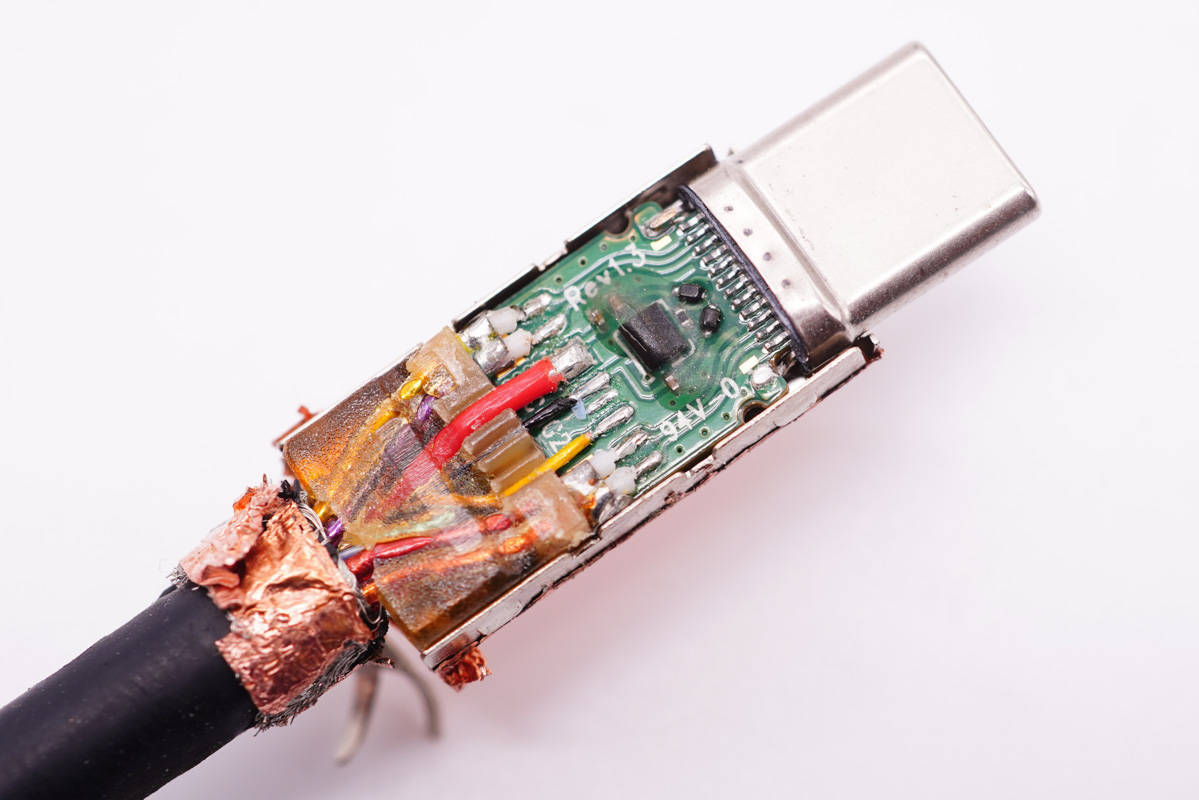

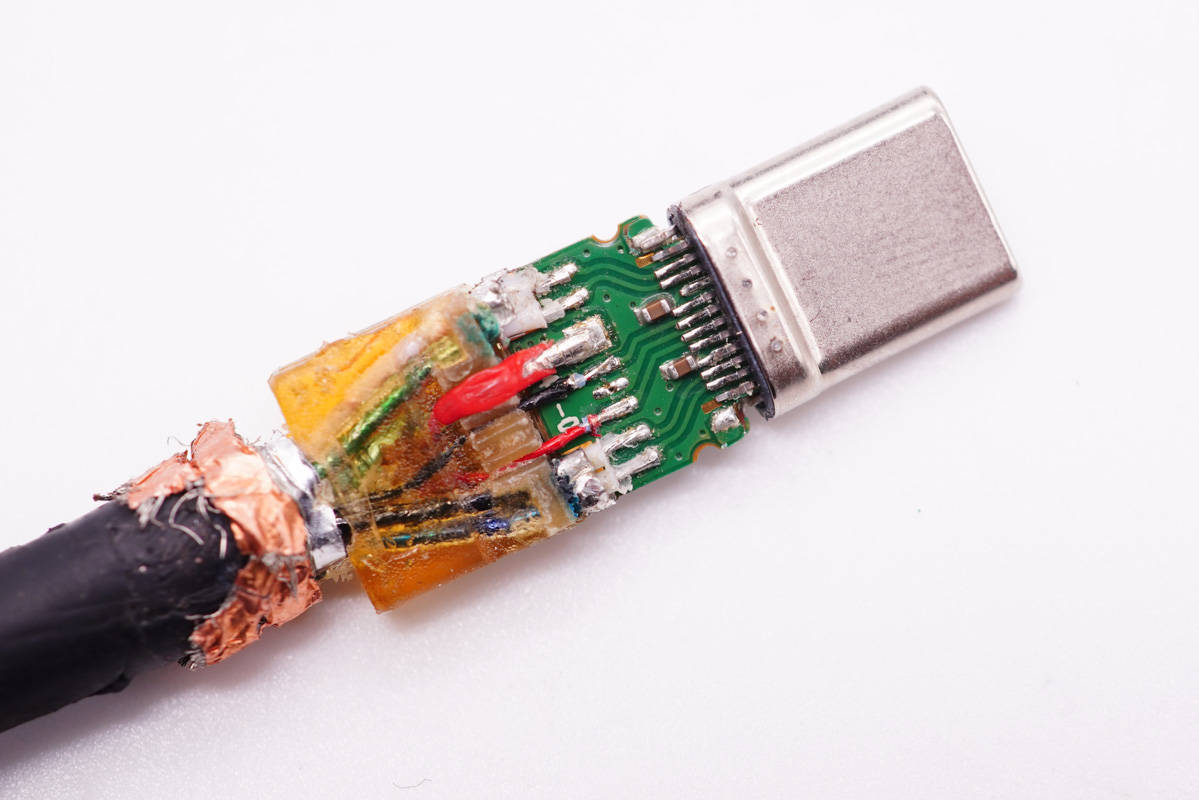

拆掉其中一块金属壳 ， 正好可以看到这块PCB板上设有E-Marker芯片 ， 并且注塑保护 ， 小线芯同样注塑成一个整体进行保护 。 铜轴线处理难度相当大 ， 而讯光电子的USB4由此可见处理的非常工整、焊接也很整齐符合高频高速的要求 ， 不愧是认证产品！
文章图片

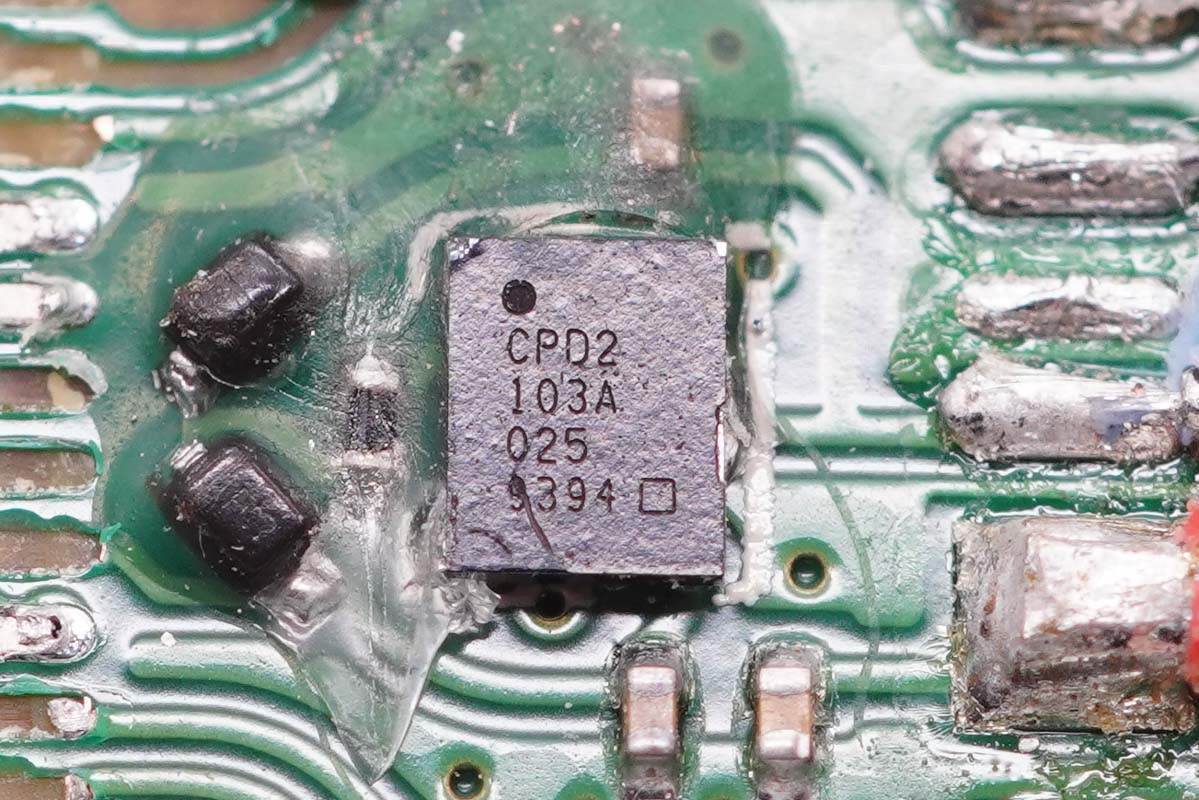

E-Marker芯片采用Cypress赛普拉斯CPD2103 ， 属于EZ-PD CCG2系列 ， 是USB Type-C型控制器 ， 它符合最新USB Type-C 型和PD标准 ， 为无源线缆、主动线缆和电源配件提供了一个完整的USB Type-C 和USB 供电端口控制解决方案 。 另外还可应用在许多上行和下行方向端口的应用中 。
文章图片

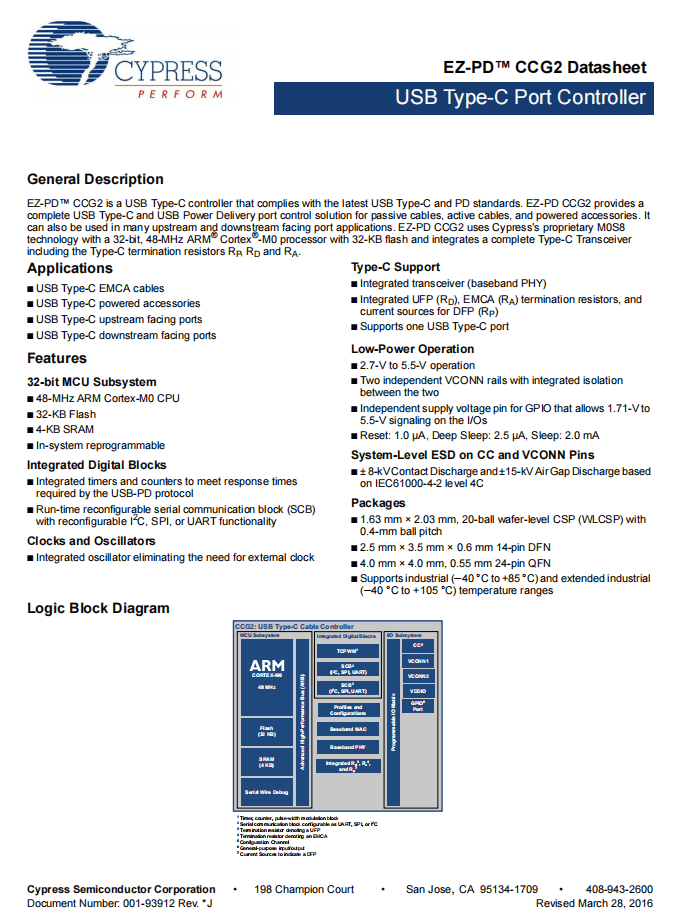

赛普拉斯CYPD2103资料信息 。
文章图片

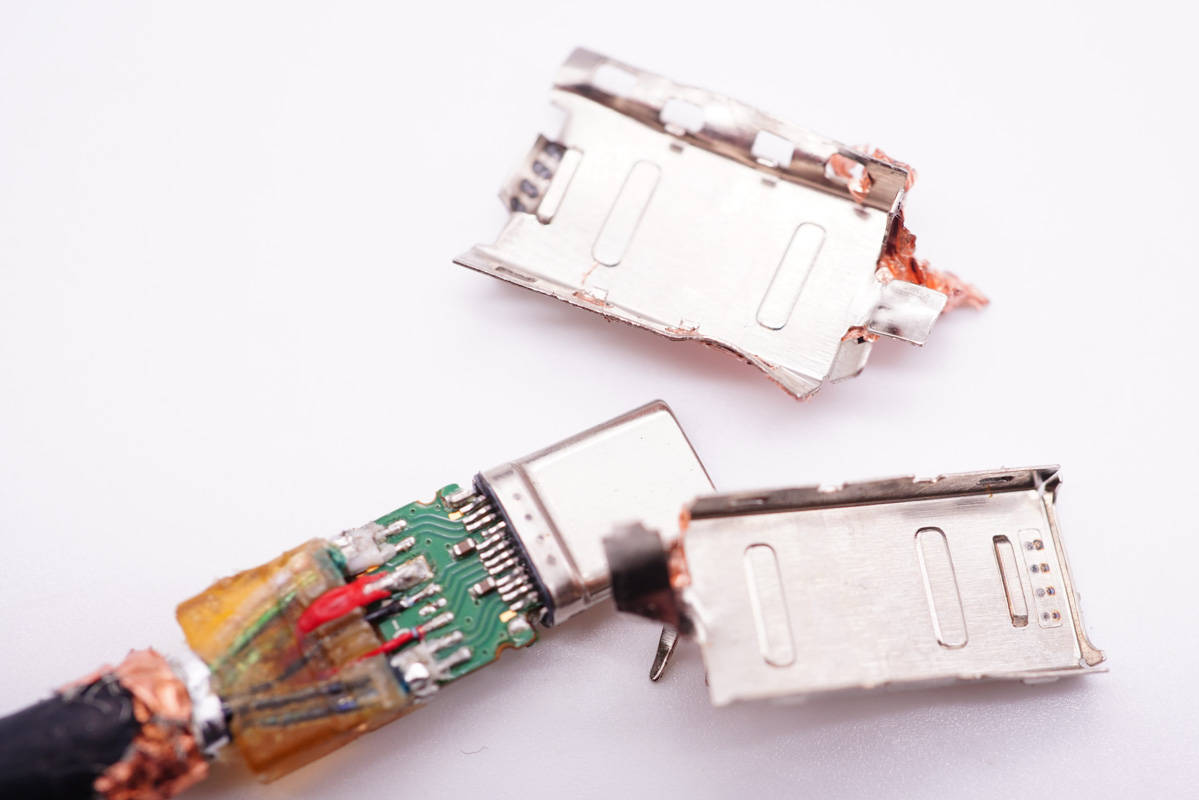

在将另一半金属壳和公头分离时不小心扯断了 ， 小PCB板另一面没有芯片 。
文章图片
同样将另一端线头也拆分开 。
文章图片

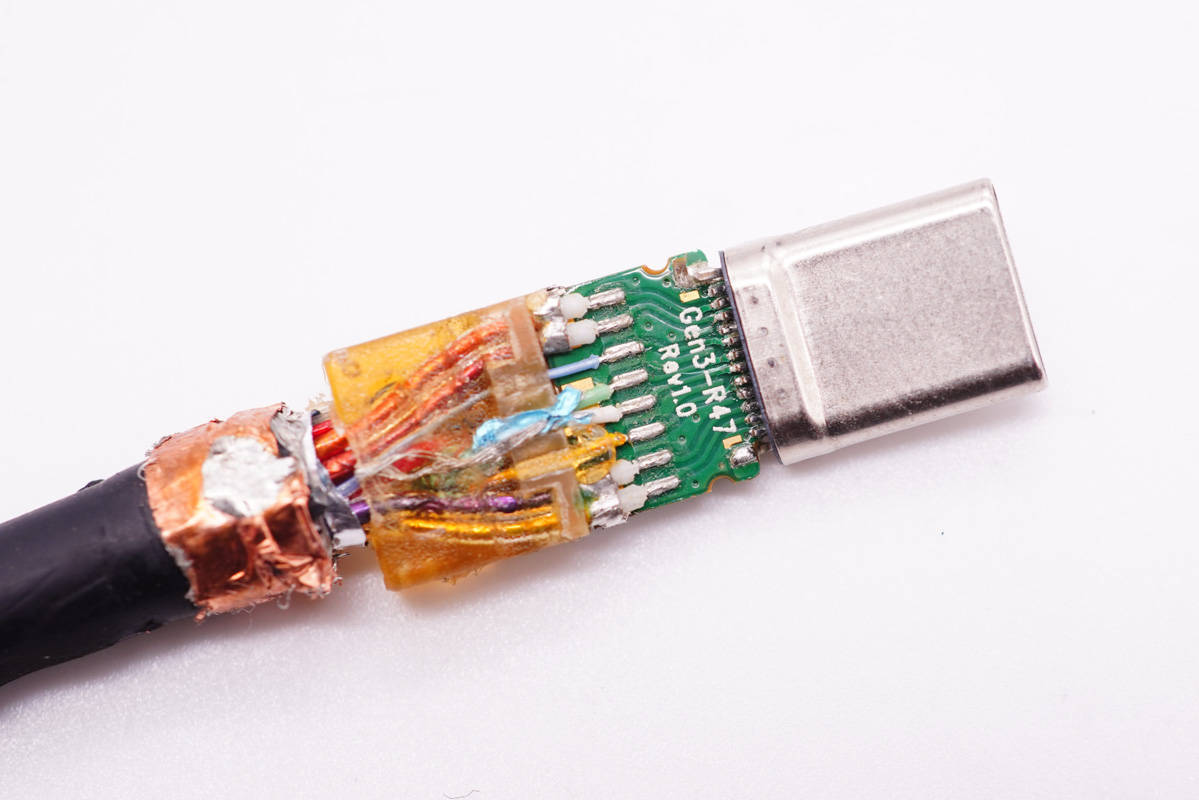

线芯注塑保护 ， 可见线材处理跟焊接很工整 ， 这一端小板上没有E-Marker芯片 。
文章图片
小板另一面一览 。
文章图片

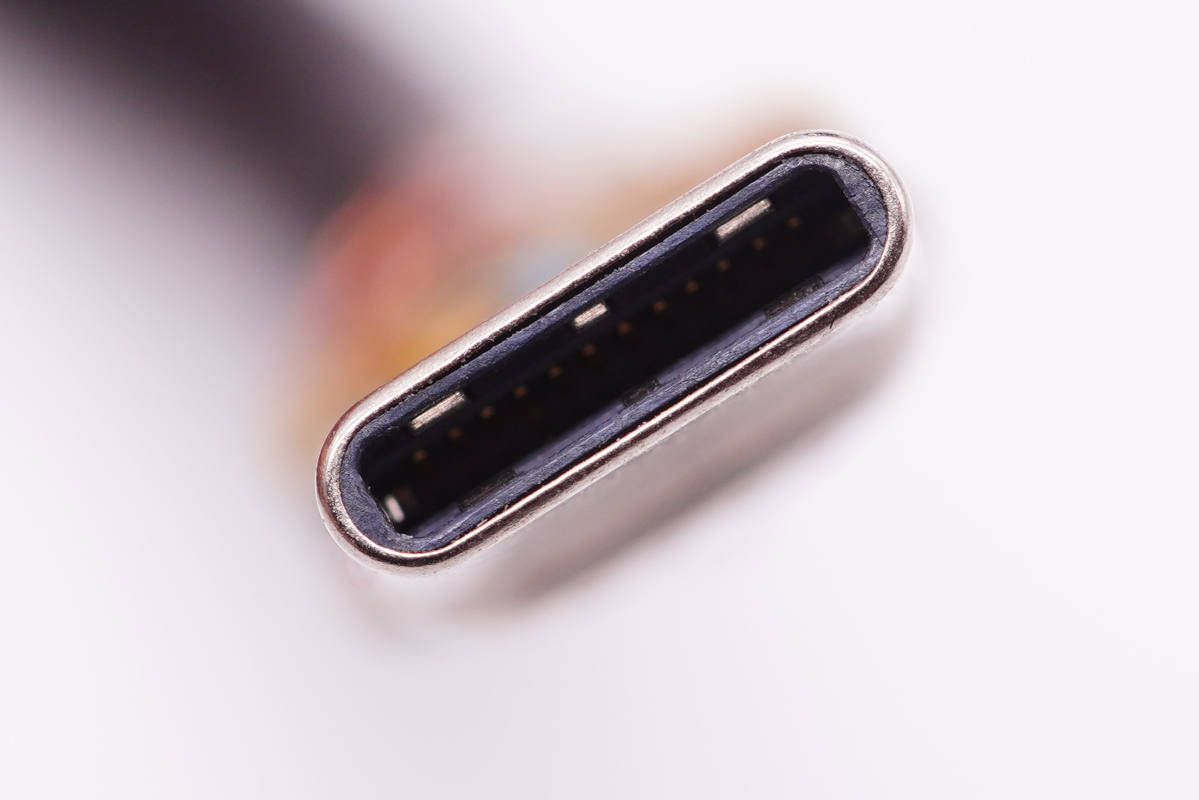

USB-C公头特写 ， 满PIN设计 。
文章图片

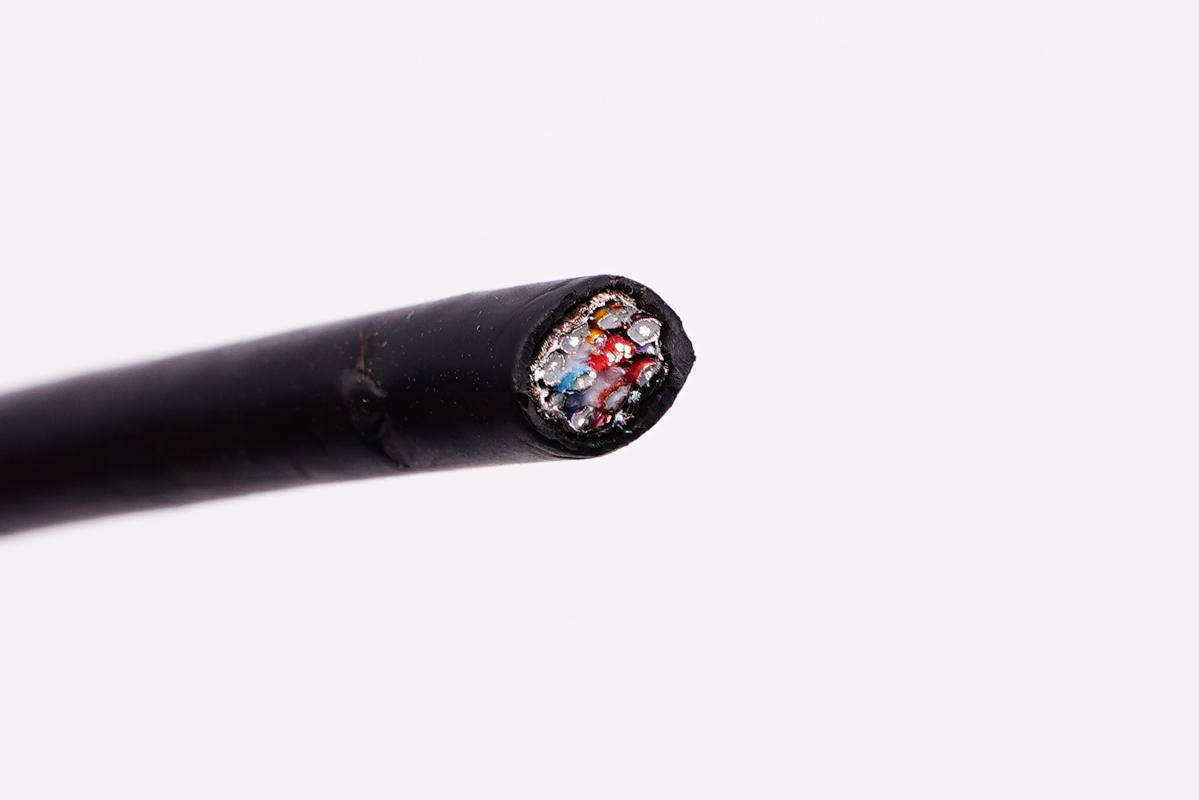

将线身剪断 。
文章图片

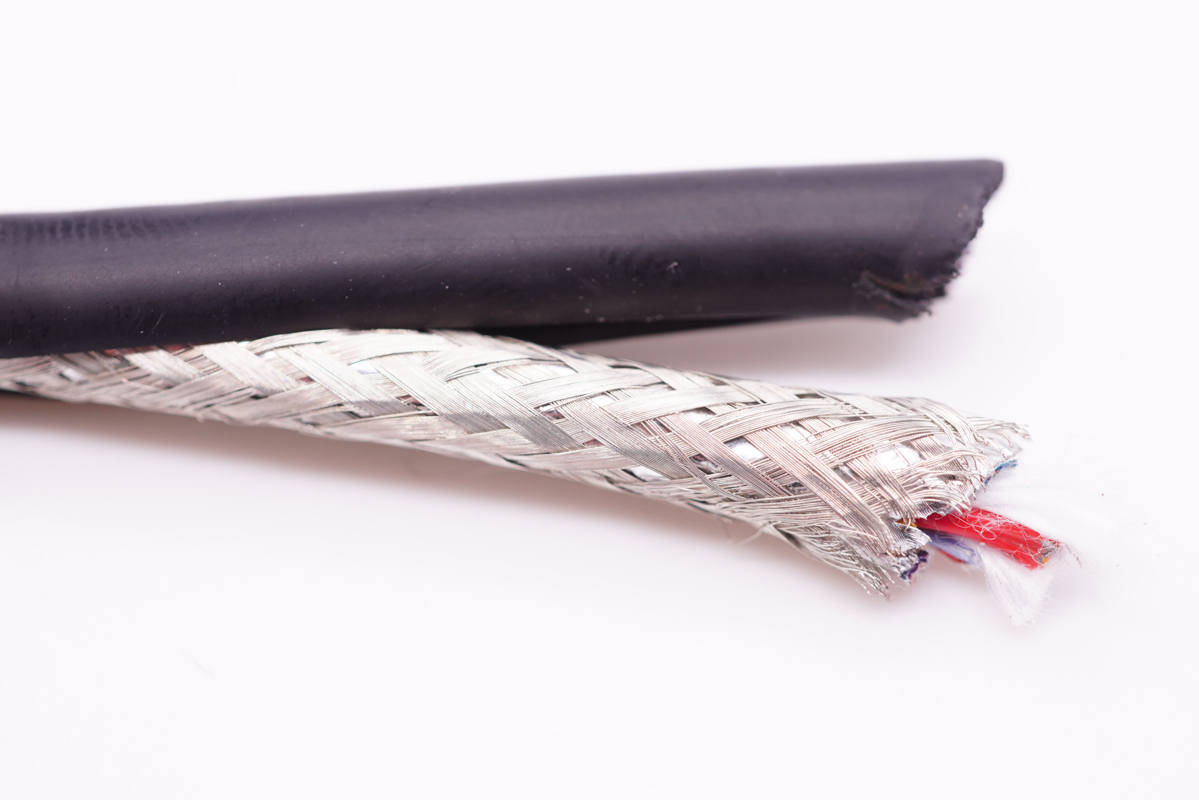

割开外皮 ， 内设交叉编织的金属屏蔽网 ， 这种设计可以大大增强保护性 。
文章图片

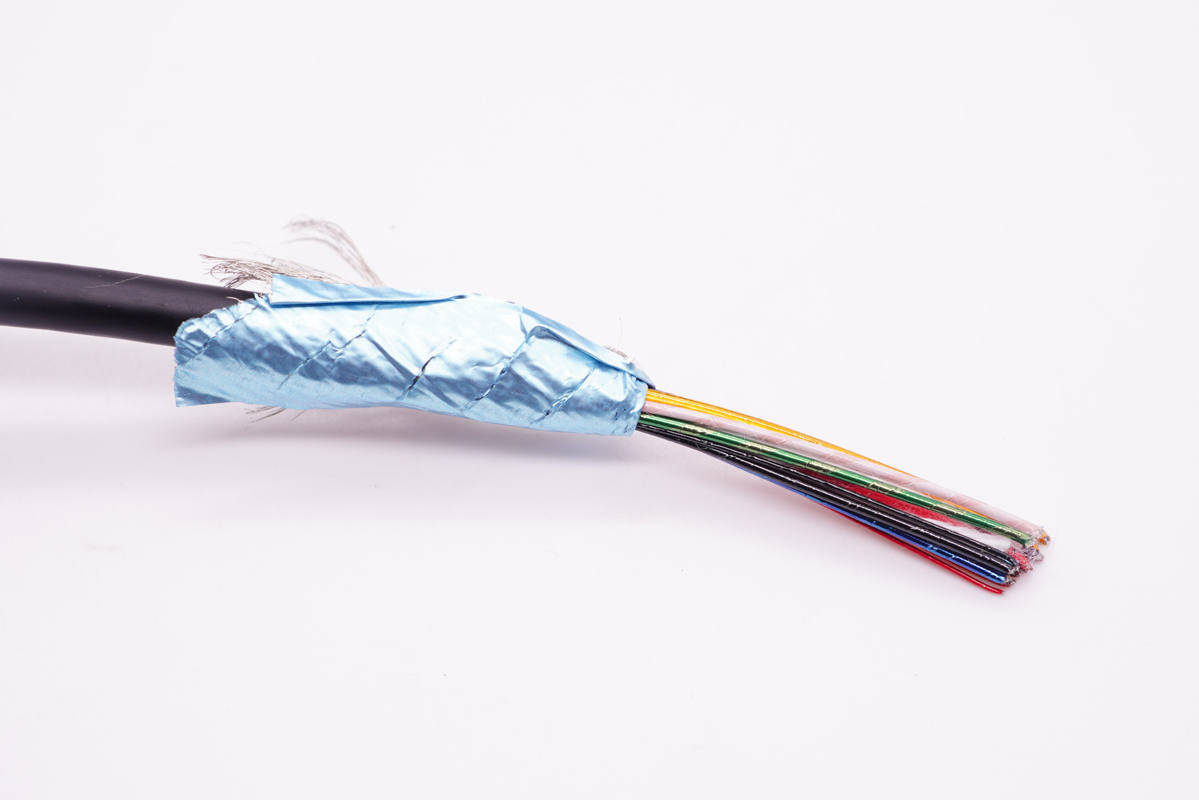

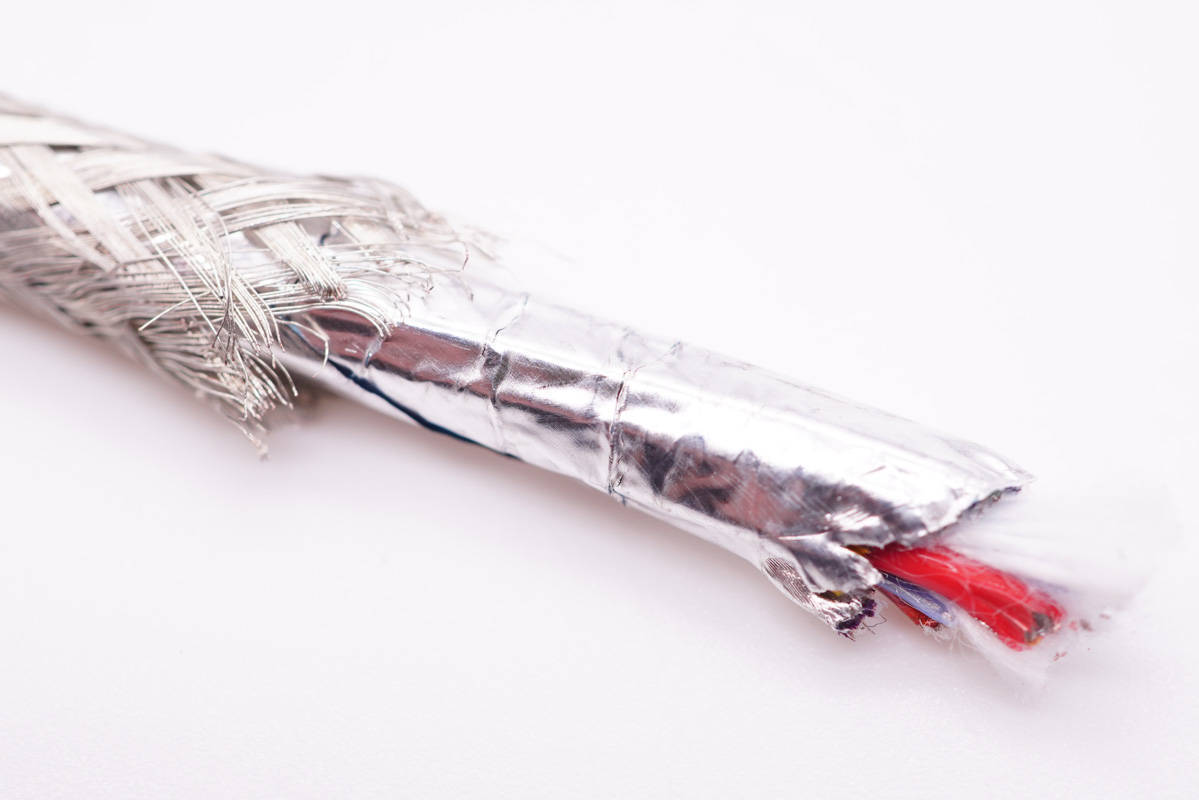

屏蔽网下面是锡纸屏蔽层 。
文章图片
最后才是各类线芯 。
文章图片
数据线内部为同轴线设计 ， 分内外两层 ， 内层由红蓝线芯和棉线组成 。
文章图片

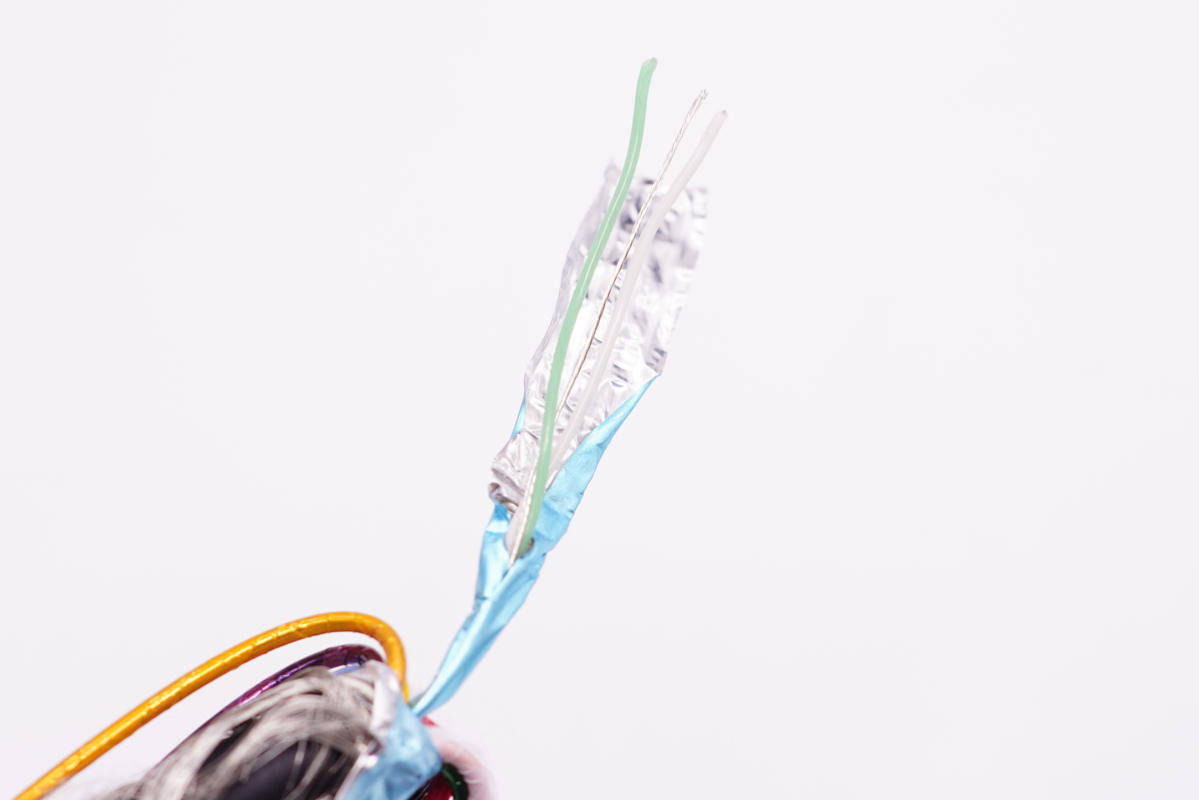

而且所谓的蓝色线芯是锡纸包裹和白、绿和裸露线芯组成 。
文章图片

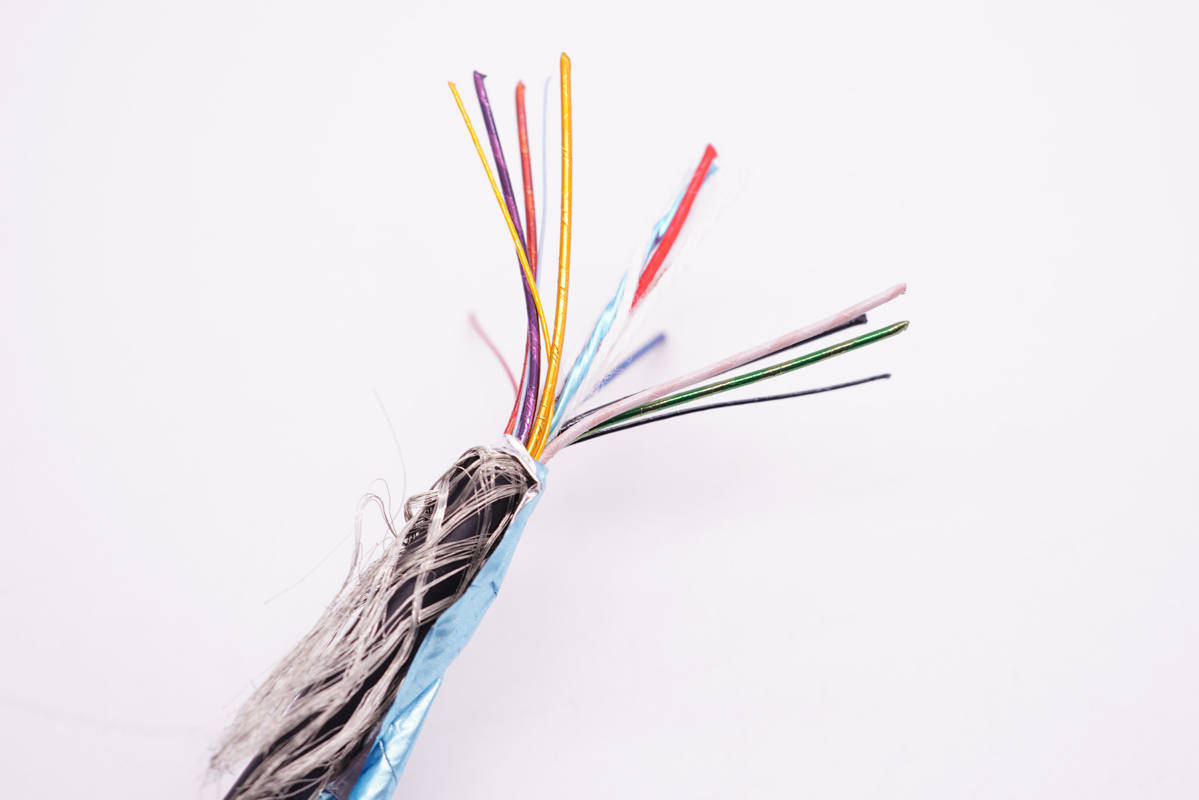

截取一截线芯进行观察 ， 外层线芯由8根粗线芯以及4根细线芯组成 。
文章图片

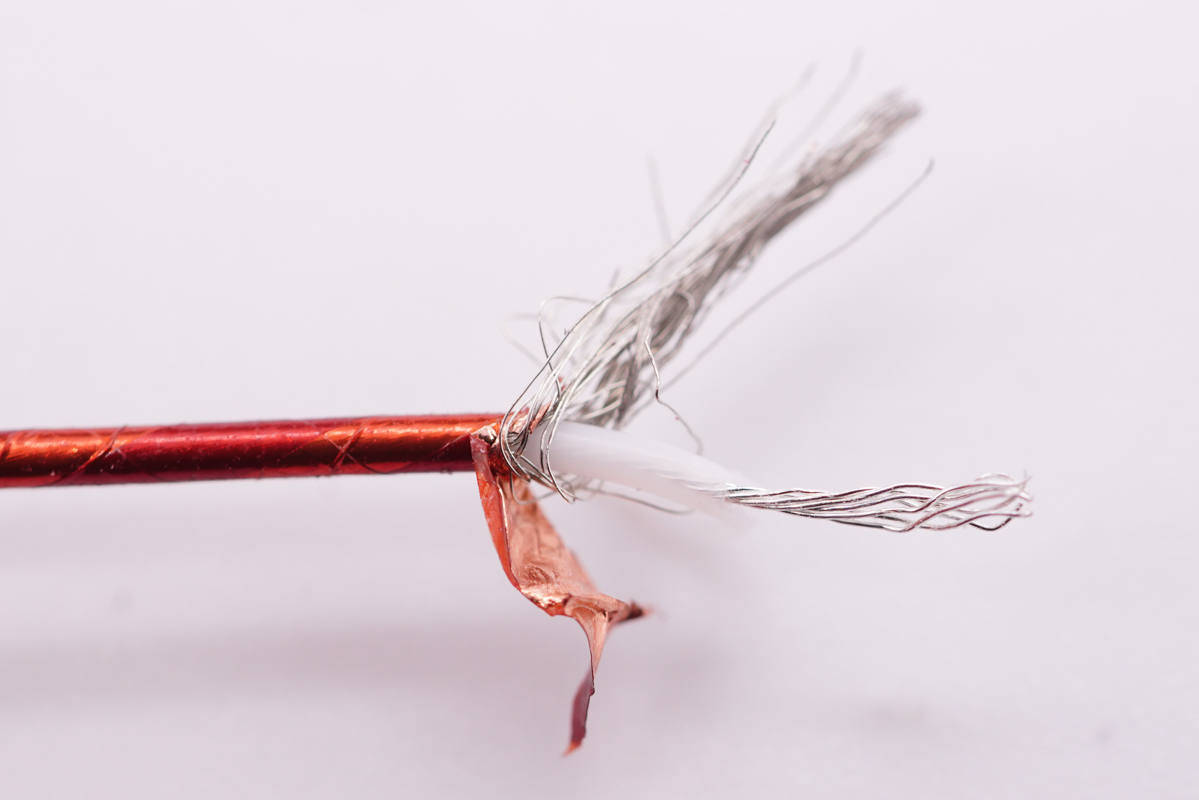

红色粗线芯特写 ， 塑料外皮里面是一层铜箔和金属屏蔽网 ， 最里面的传输线芯使用白色塑料皮包裹绝缘 。
文章图片

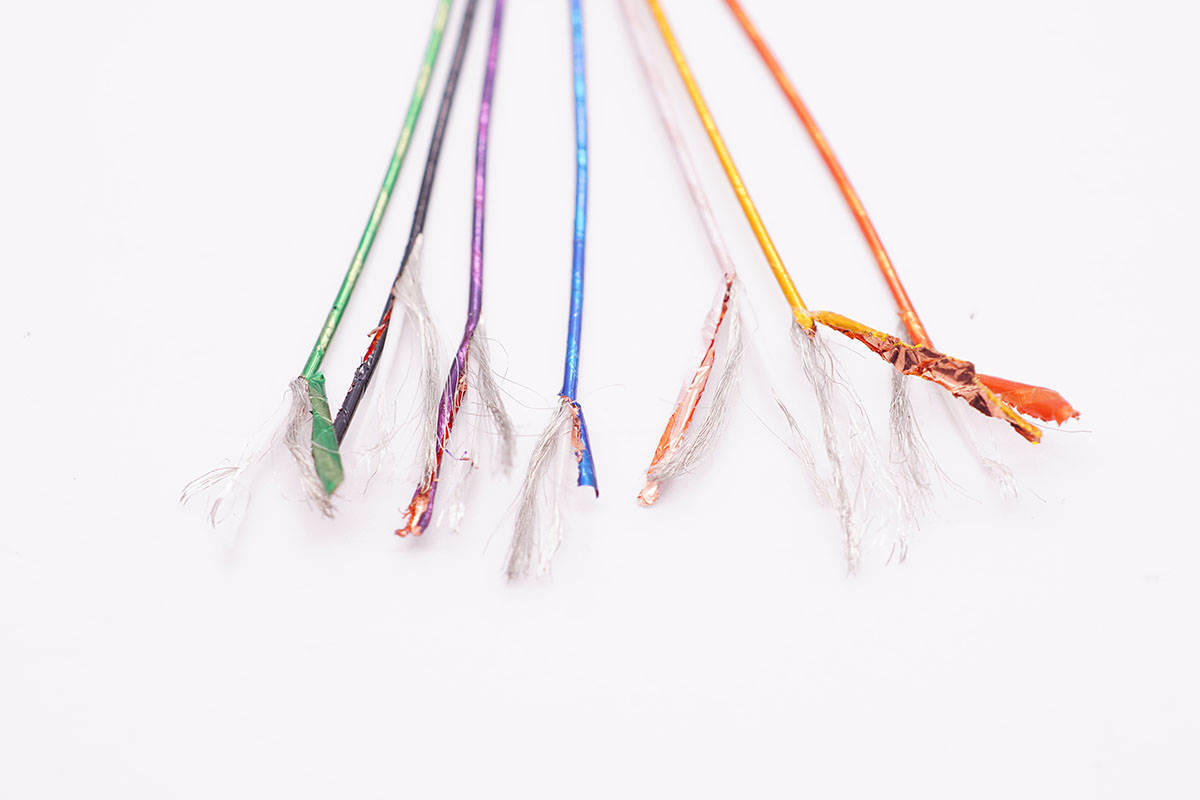

另外7根粗线芯也是同样的设计 。
文章图片

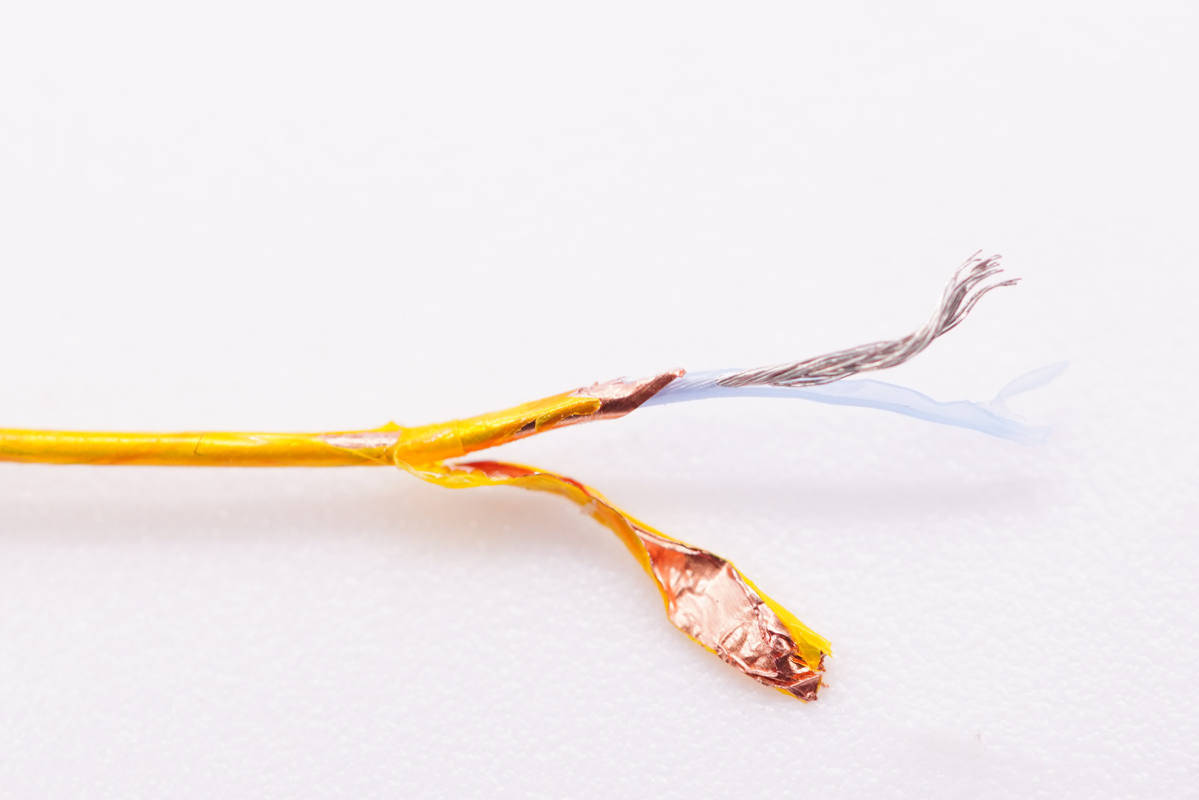

外层的4根细线芯中 ， 黄、红、黑三根都设有铜箔 ， 传输线芯统一使用蓝色塑料皮包裹 。
文章图片

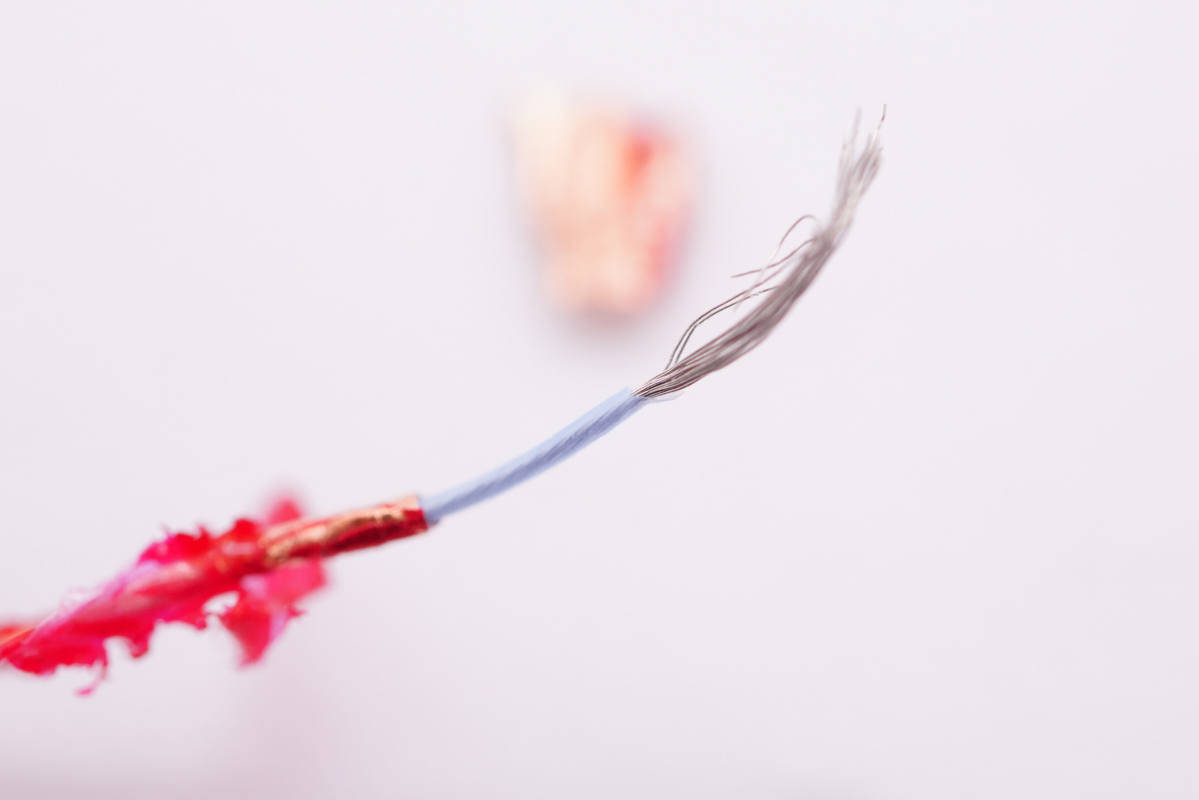

红色细线芯特写 。
文章图片
黑色细线芯特写 。
文章图片

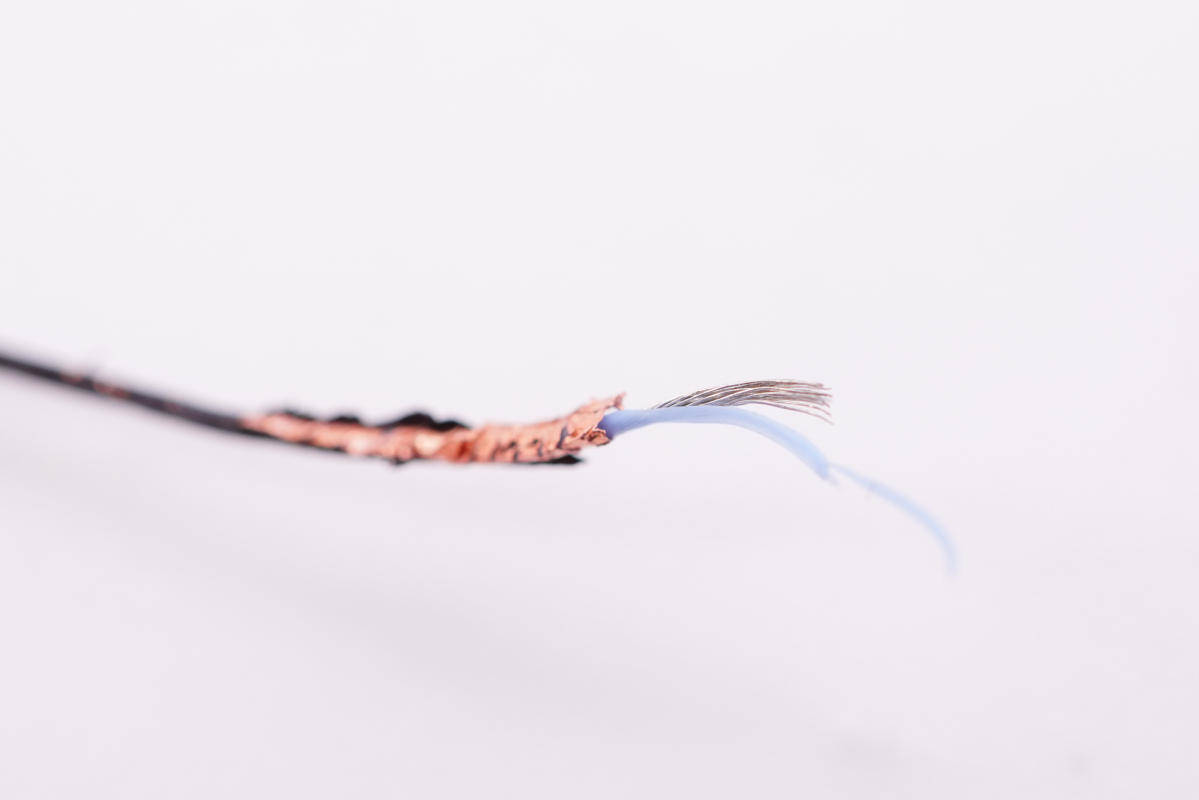

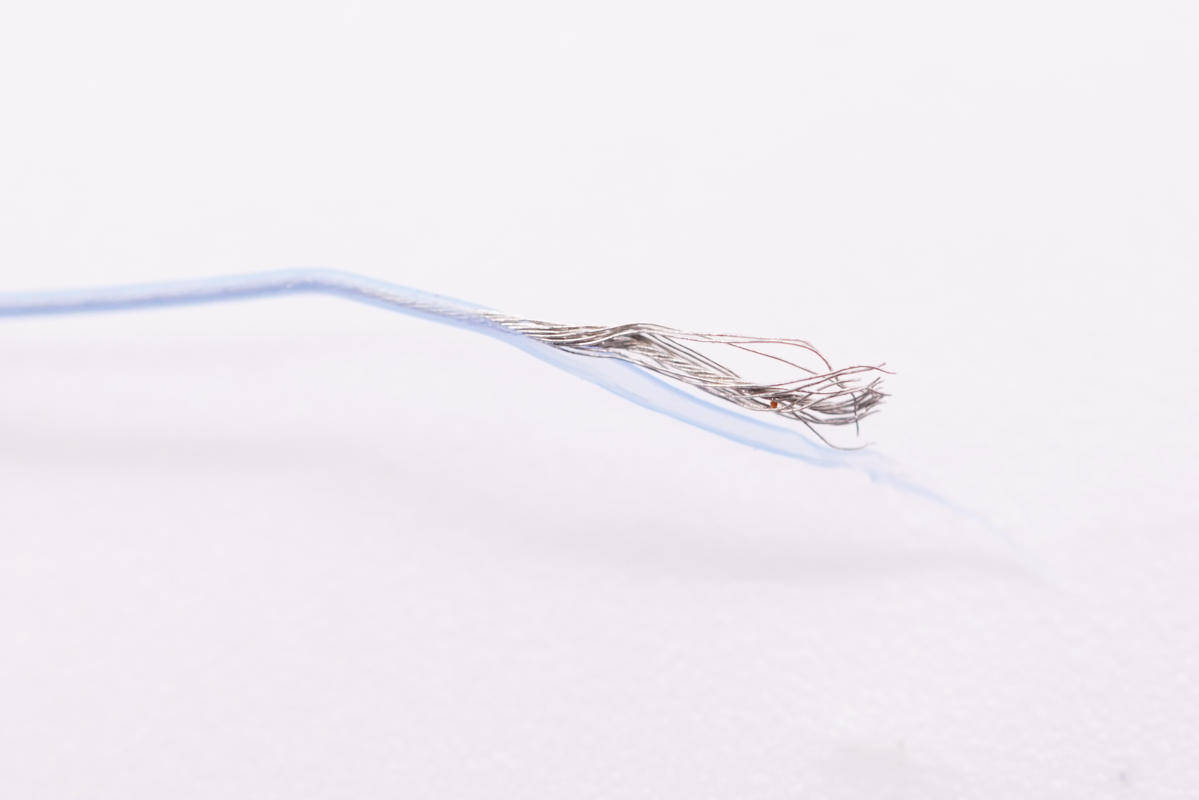

蓝色细线芯特写 。
文章图片
再来看内侧线芯设计 。
文章图片

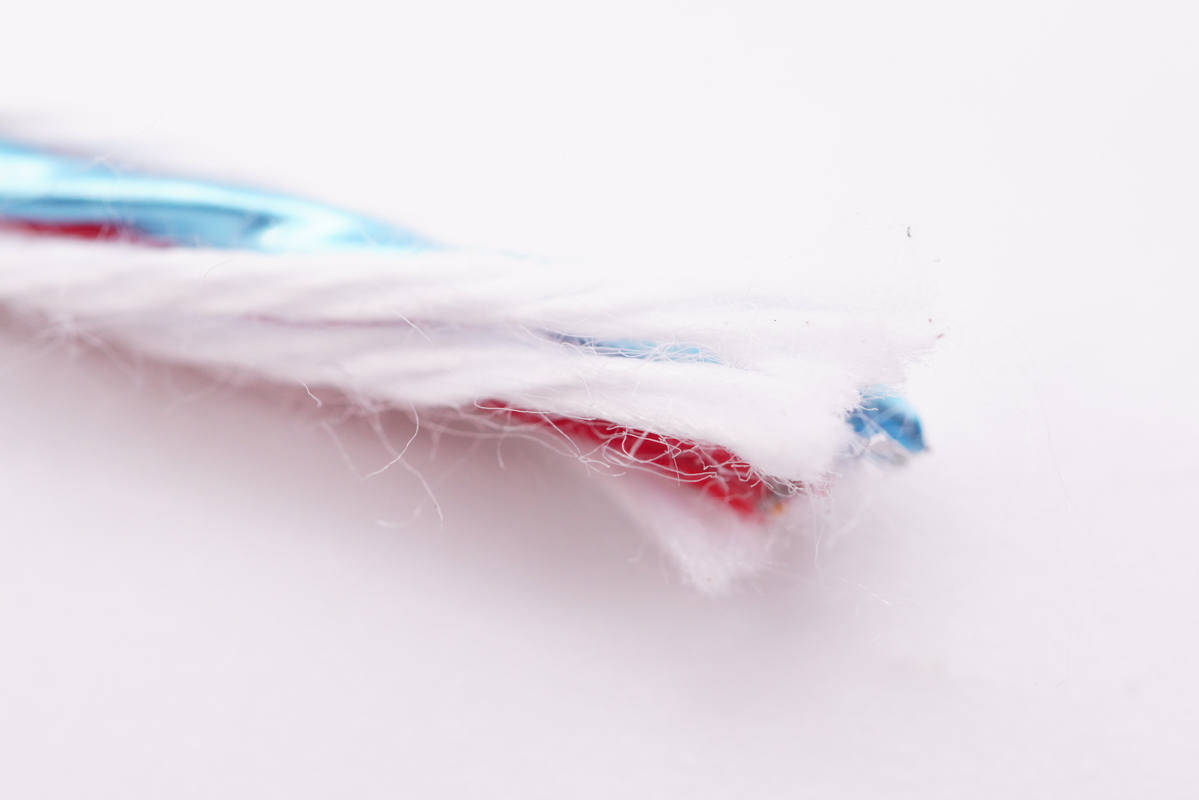

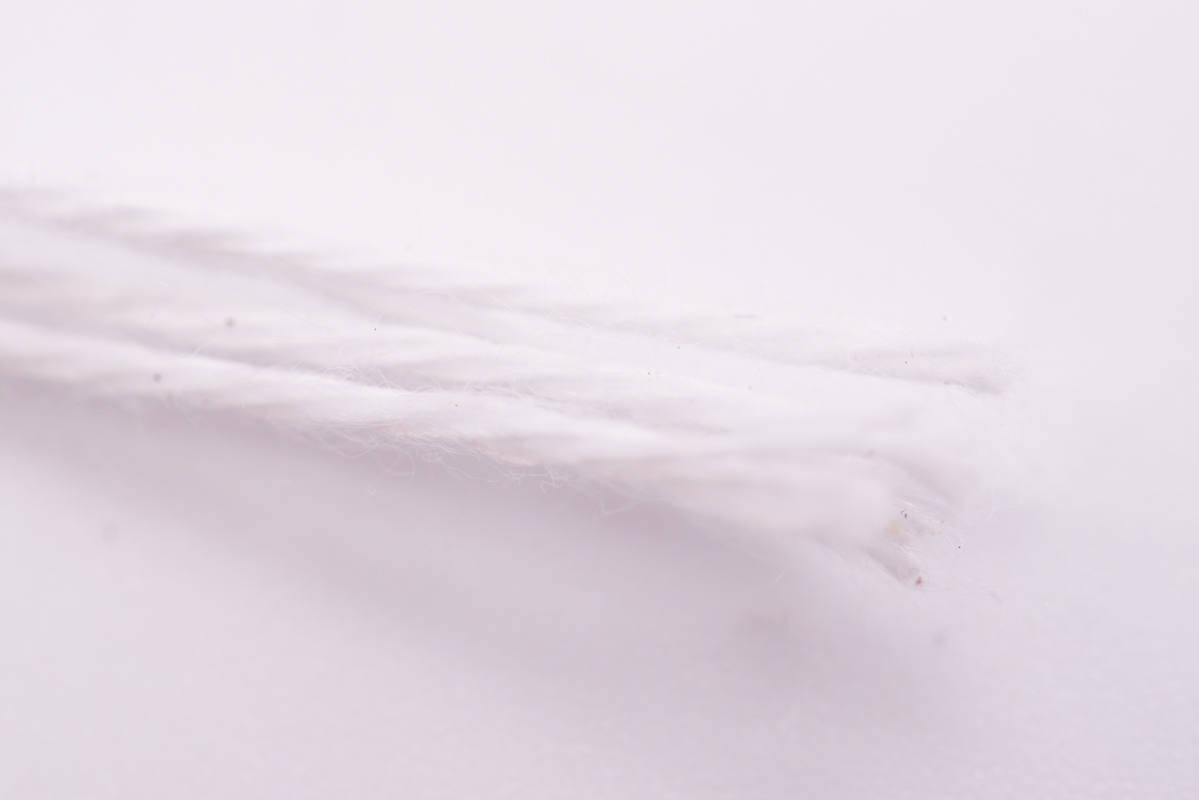

三根白色棉线特写 。
文章图片

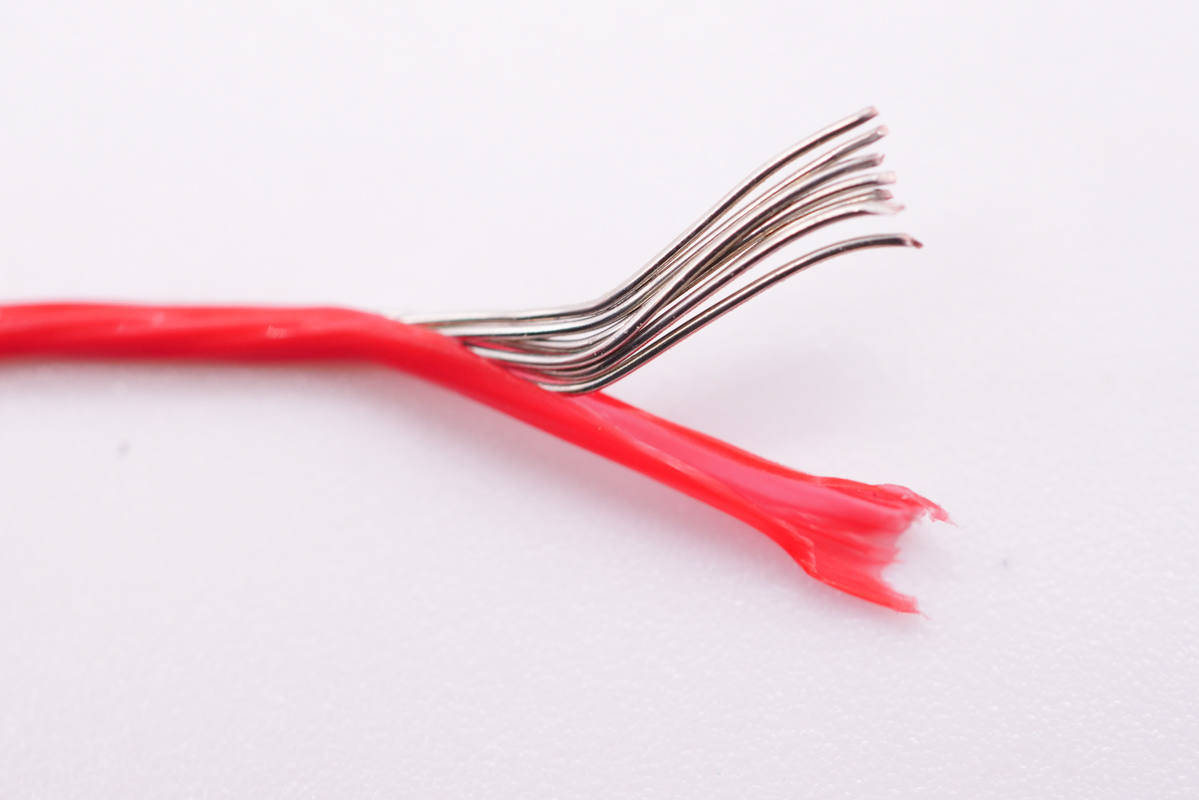

红色线芯特写 。
文章图片

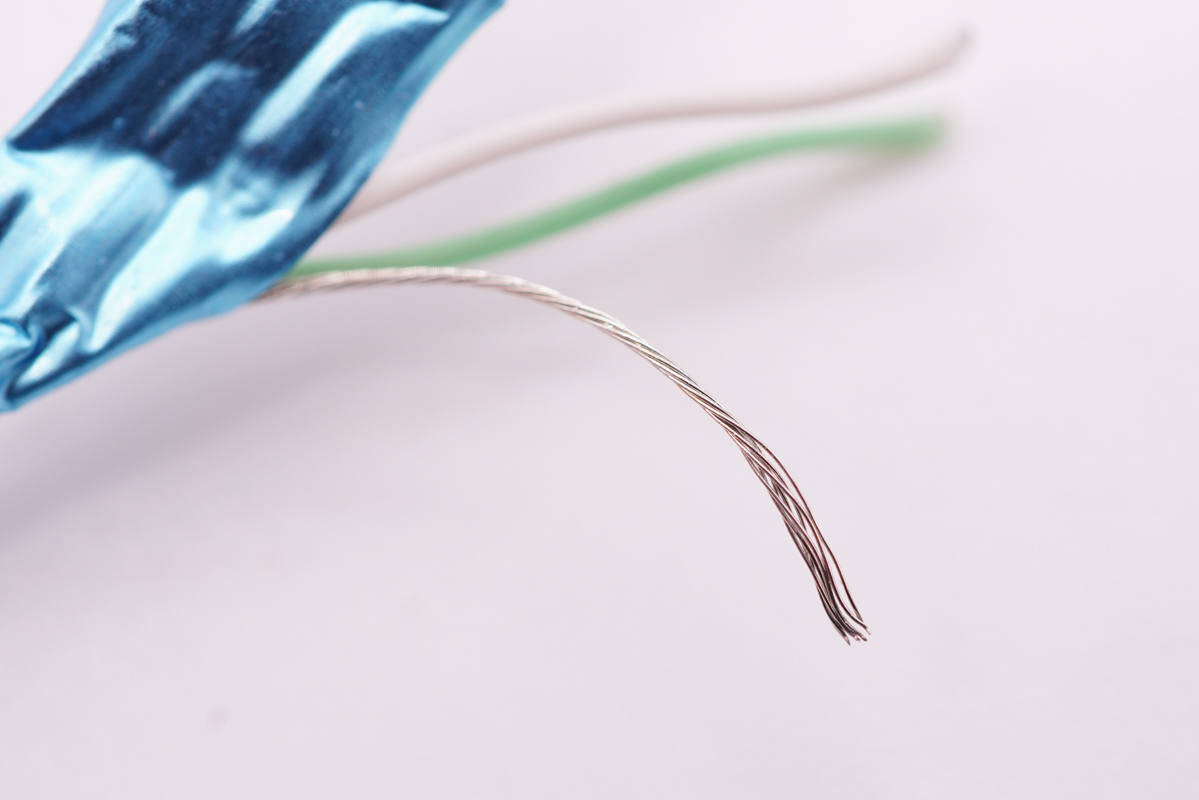

裸露线芯特写 。
文章图片

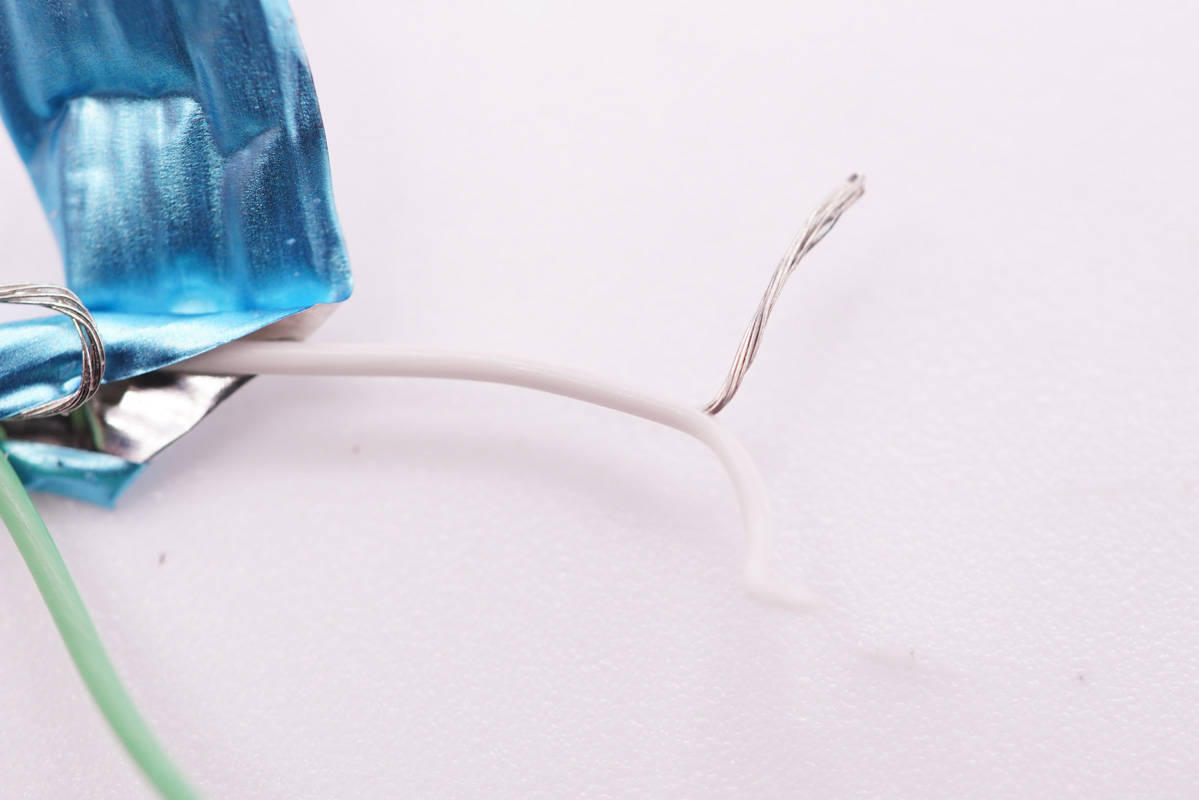

白色线芯特写 。
文章图片
绿色线芯特写 。
文章图片

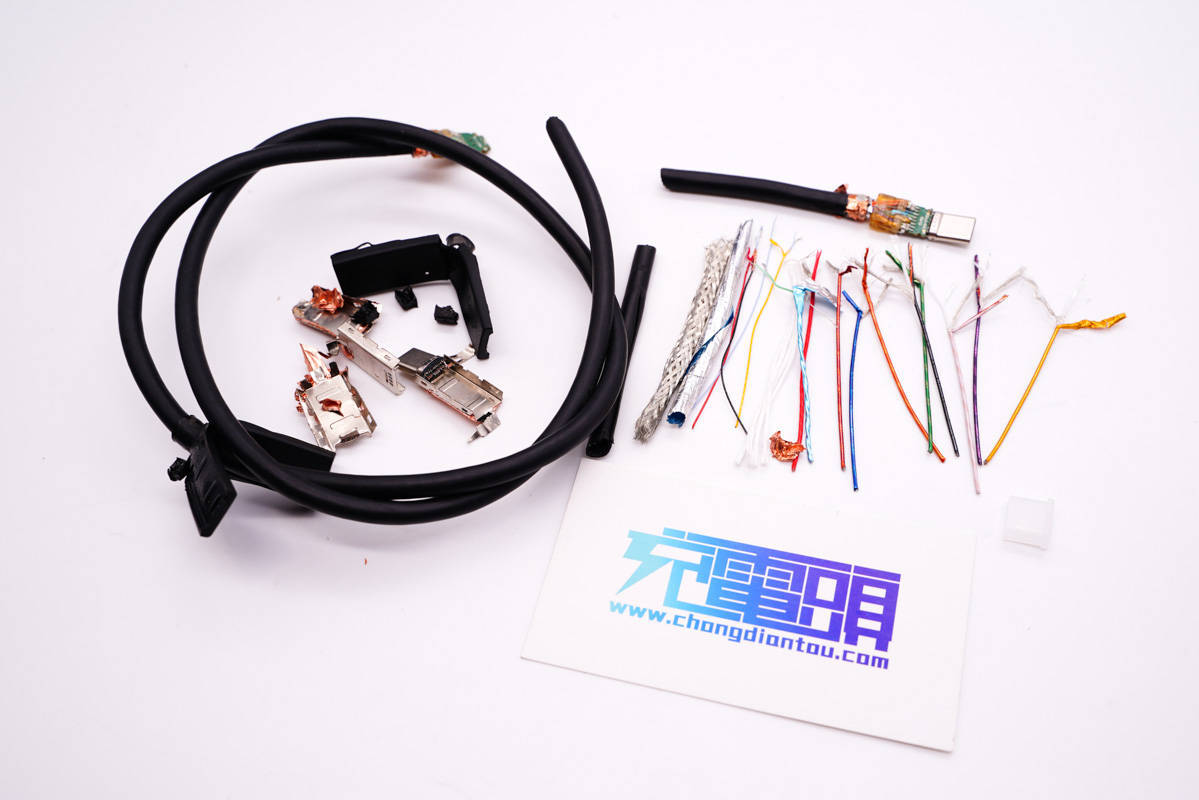

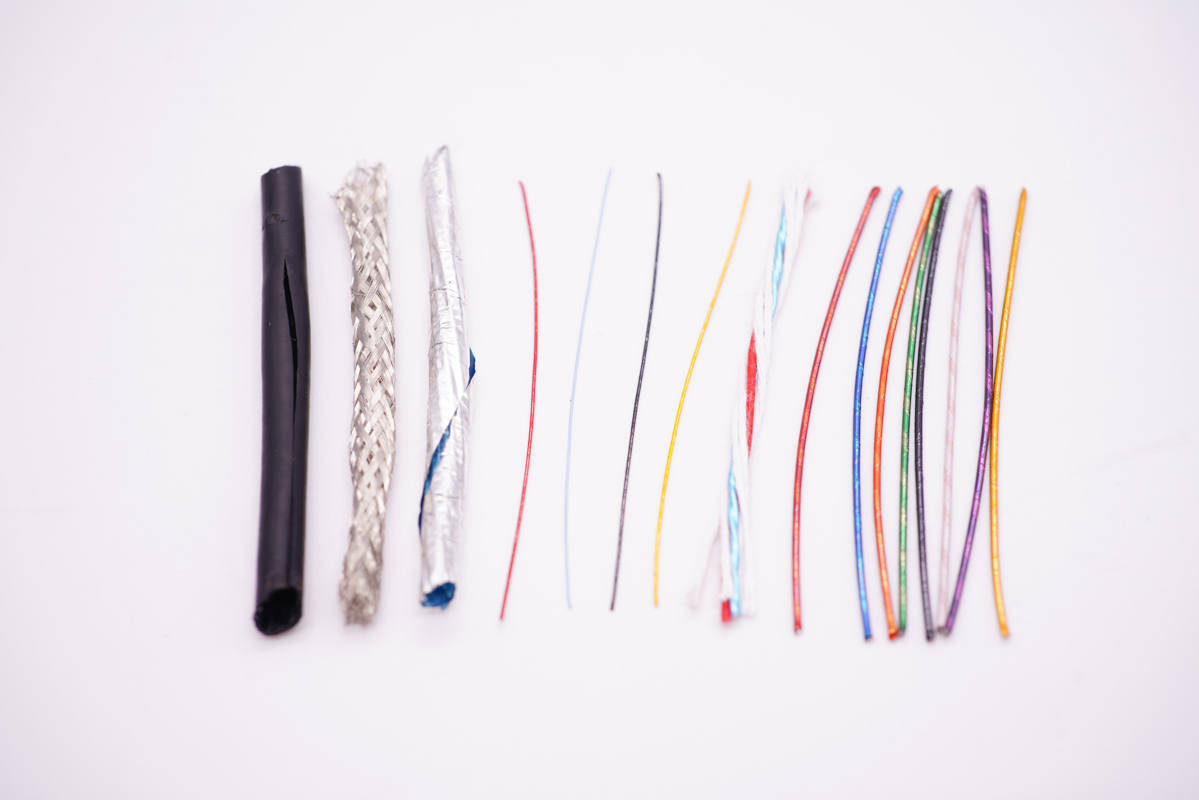

全部拆解完毕 ， 来张全家福 。
充电头网拆解总结
现在很多新款笔记本都宣称自身配备USB4接口 ， 但要想发挥极致性能 ， 搭配相对应的USB4线缆是必不可少的 。 而讯光电子推出的这款USB4数据线支持20V5A 100W电力传输 ， 支持最大40Gbps数据传输能力为USB 4 Gen3 ， 可以满足需求 。 线缆本身粗壮柔韧 ， 上手体验感好 ， 此外铝合金线头款式看上去会更精致一些 。
【内置|讯光电子0.8米USB4数据线拆解，内置赛普拉斯控制器】充电头网通过拆解了解到 ， 线头内设金属壳加强保护 ， 其中一头设有赛普拉斯CYPD2103 E-Marker芯片 ， 并注塑保护 ， 线芯同样注塑成一个整体进行保护 。 线身拆开 ， 采用同轴线设计 ， 设有交叉编织的屏蔽网和屏蔽锡纸 ， 设有多根棉线提升线缆柔韧性 。 大小线芯一共16根 ， 粗线芯内设屏蔽网和铜箔 ， 三根细线芯内设铜箔 。 线缆整体设计做工很好 。
