拆解|32小时超长续航！采用艾为AW32001A锂电充电IC，荣耀EarBuds 2 SE 拆解报告
荣耀 Earbuds 2 SE 是荣耀50系列发布会上推出的最新的TWS降噪耳机产品 ， 主打舒适降噪和超长续航 。 在外观设计上 ， 充电盒采用了圆角方形造型 ， 耳机为柄状的入耳式设计 ， 耳机柄较为扁平 。 整机采用了钢琴烤漆工艺处理 ， 拥有很强的质感 ， 并且机身上没有任何棱角 ， 用以提升佩戴的舒适度 。
功能配置方面 ， 采用了10mm的复合振膜喇叭单元 ， 提供三频均衡的音质；支持主动降噪功能 ， 以及环境音透传模式 ， 支持双麦通话降噪；在续航方面 ， 内置了55mAh大容量电池 ， 支持快速充电功能 ， 充电10分钟听歌4小时 ， 搭配超低系统功耗 ， 整体32小时续航超能扛；其他方面还支持佩戴检测、游戏低时延等 。
我爱音频网此前还拆解过荣耀FlyPods 3真无线主动降噪耳机 ， 荣耀亲选Earbuds X1、荣耀FlyPods TWS、荣耀FlyPods青春版 真无线蓝牙耳机 ， 下面再来看下这款产品的外观设计及内部结构配置吧~
一、荣耀Earbuds 2 SE 无线耳机开箱
文章图片
荣耀 Earbuds 2 SE 包装盒采用了白色背景搭配荣耀经典蓝配色 ， 正面大面积展示了产品整体外观 ， 信息有产品名称：荣耀Earbuds 2 SE ， “HONOR”品牌LOGO ， 以及32小时超长续航、主动降噪、纯净音质三项产品功能特点 。
文章图片
包装盒背面图文展示了五项产品功能特点：32小时超长续航、主动降噪、纯净音质、充电10分钟听歌4小时和环境音透传 ， 以及部分荣耀终端有限公司信息 。
【拆解|32小时超长续航！采用艾为AW32001A锂电充电IC，荣耀EarBuds 2 SE 拆解报告】
文章图片
包装盒底部出厂标签 ， 荣耀Earbuds 2 SE耳机型号：T0005 ， 充电盒型号：T0005C ， 颜色：冰岛白 ， 以及出厂序列号条形码等 。
文章图片
侧边采用了渐变蓝配色 ， “HONOR”底纹装饰 。
文章图片

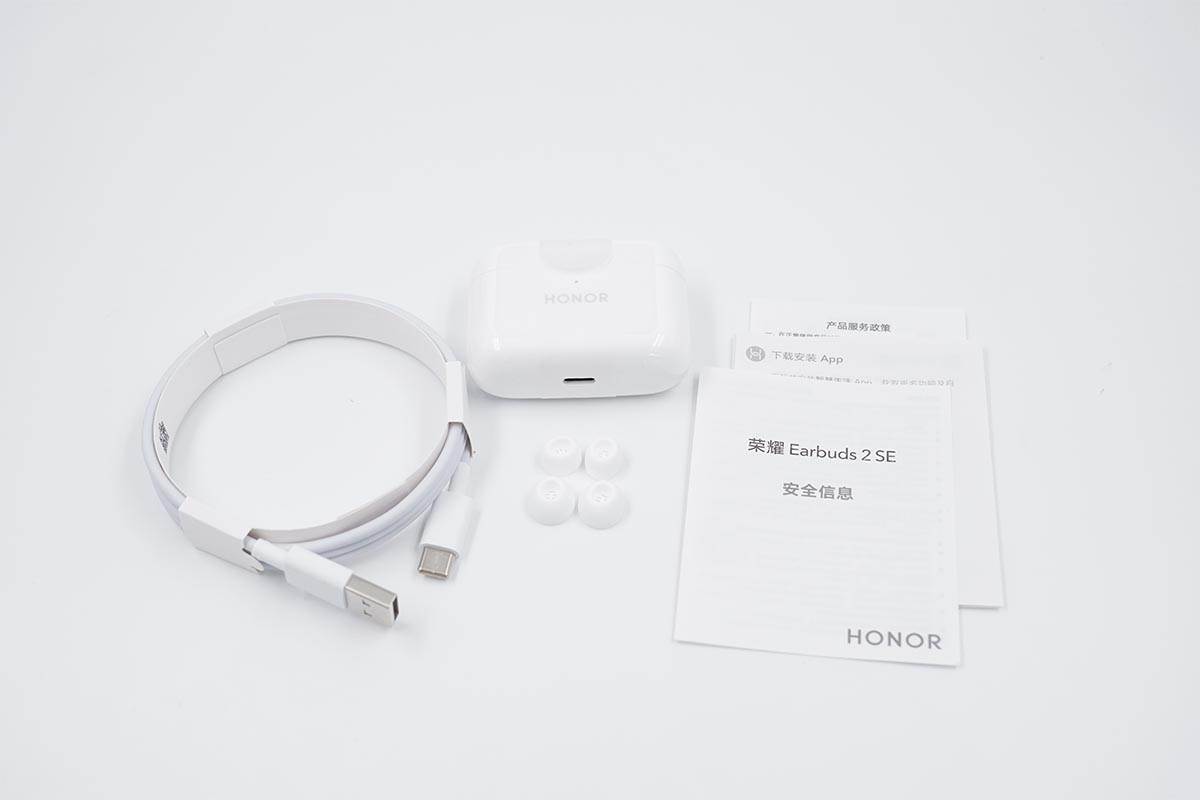

包装盒内物品有耳机、充电线、耳塞、快速指南、安全信息和保修卡 。
文章图片

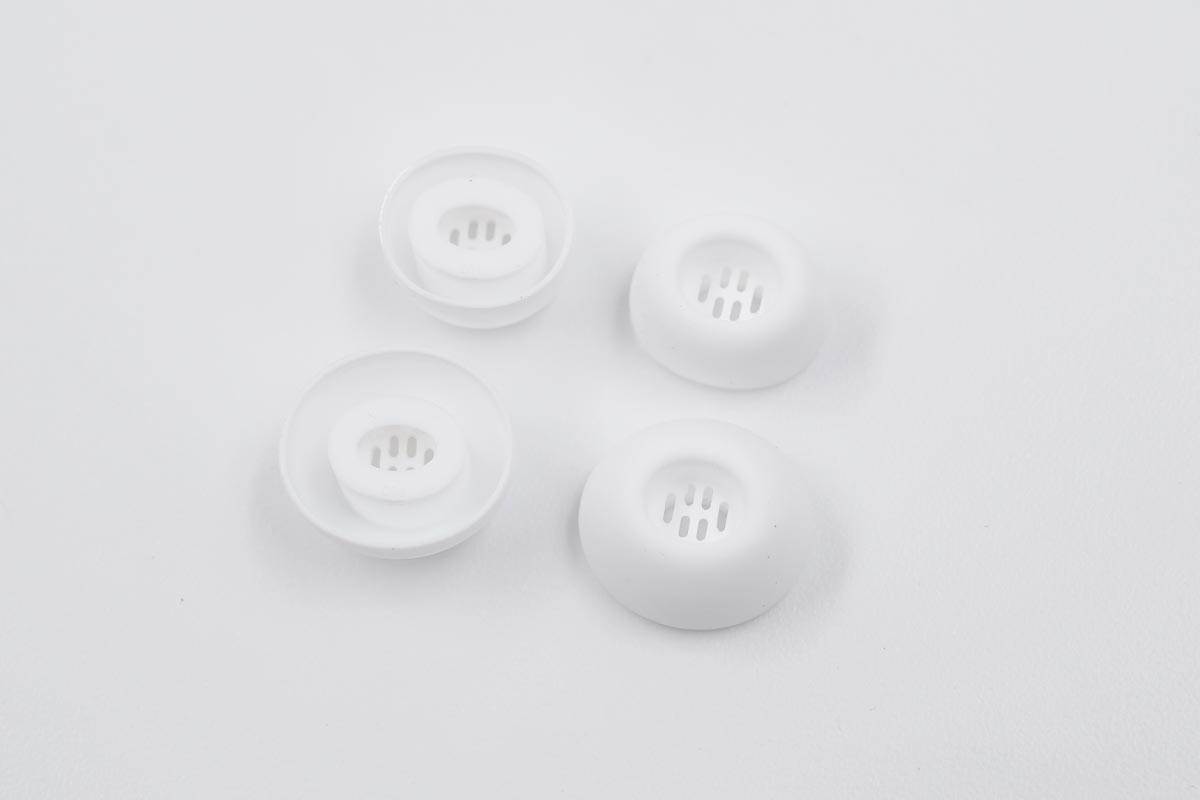

两种不同尺寸的耳塞 ， 搭配耳机上一副 ， 总共三种规格 ， 满足个性化佩戴需求 ， 提升个人的佩戴舒适度 。
文章图片

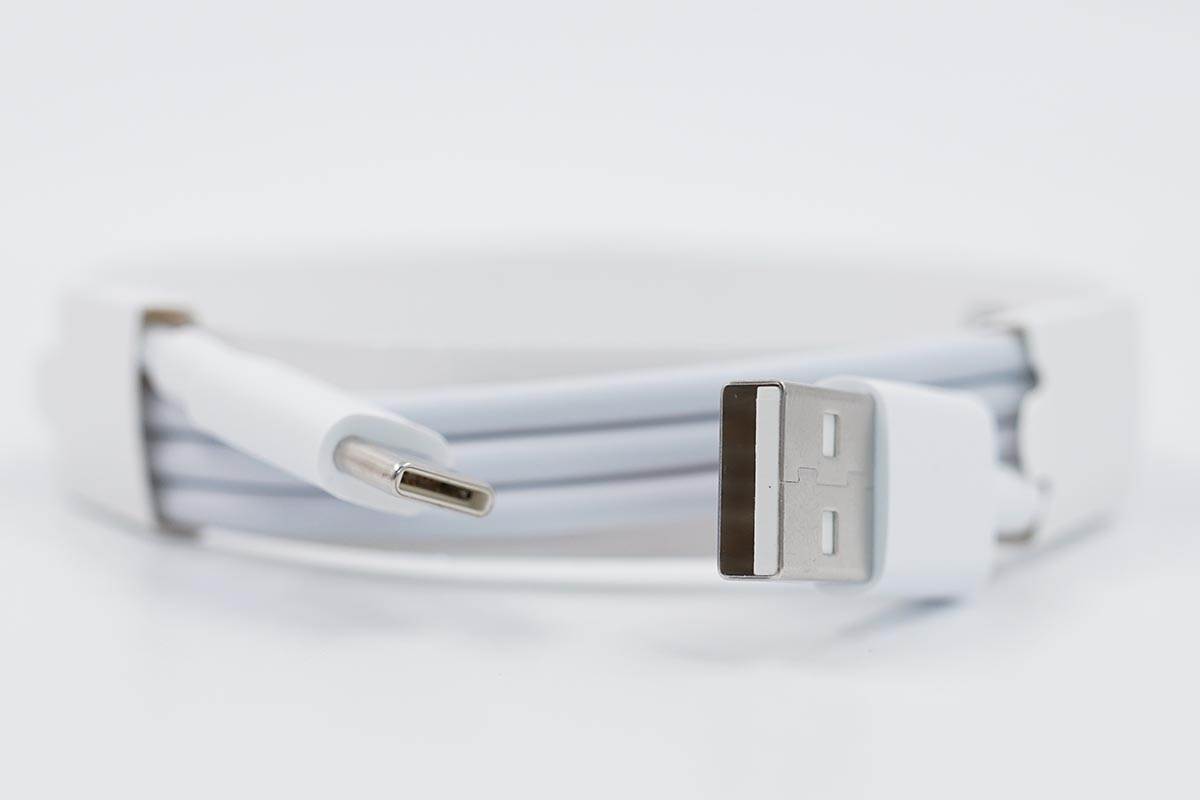

USB-A to USB Type-C充电线 。
文章图片
荣耀 Earbuds 2 SE 充电盒整体外观一览 ， 采用了圆角方形外观 ， 钢琴烤漆工艺处理 ， 触感光滑圆润 。
文章图片
正面有HONOR品牌LOGO和一颗指示灯 。
文章图片

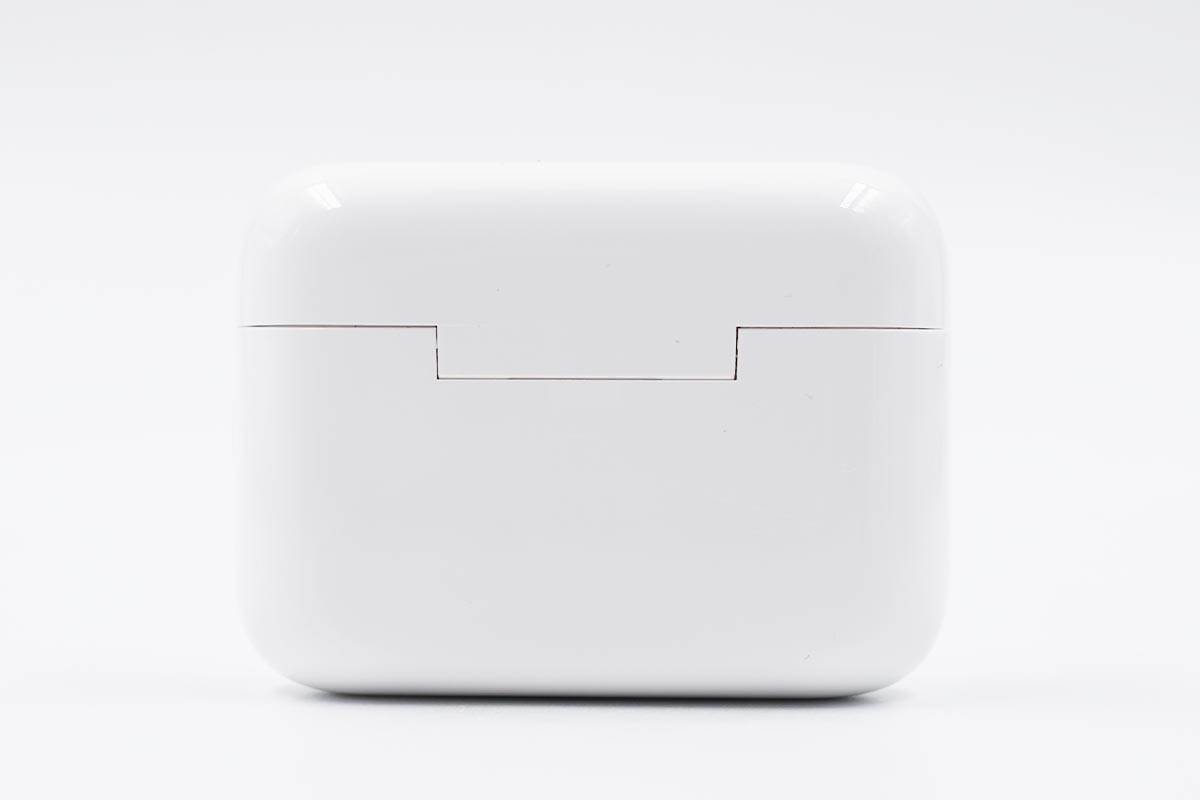

充电盒背面采用了一体式转轴结构 。
文章图片

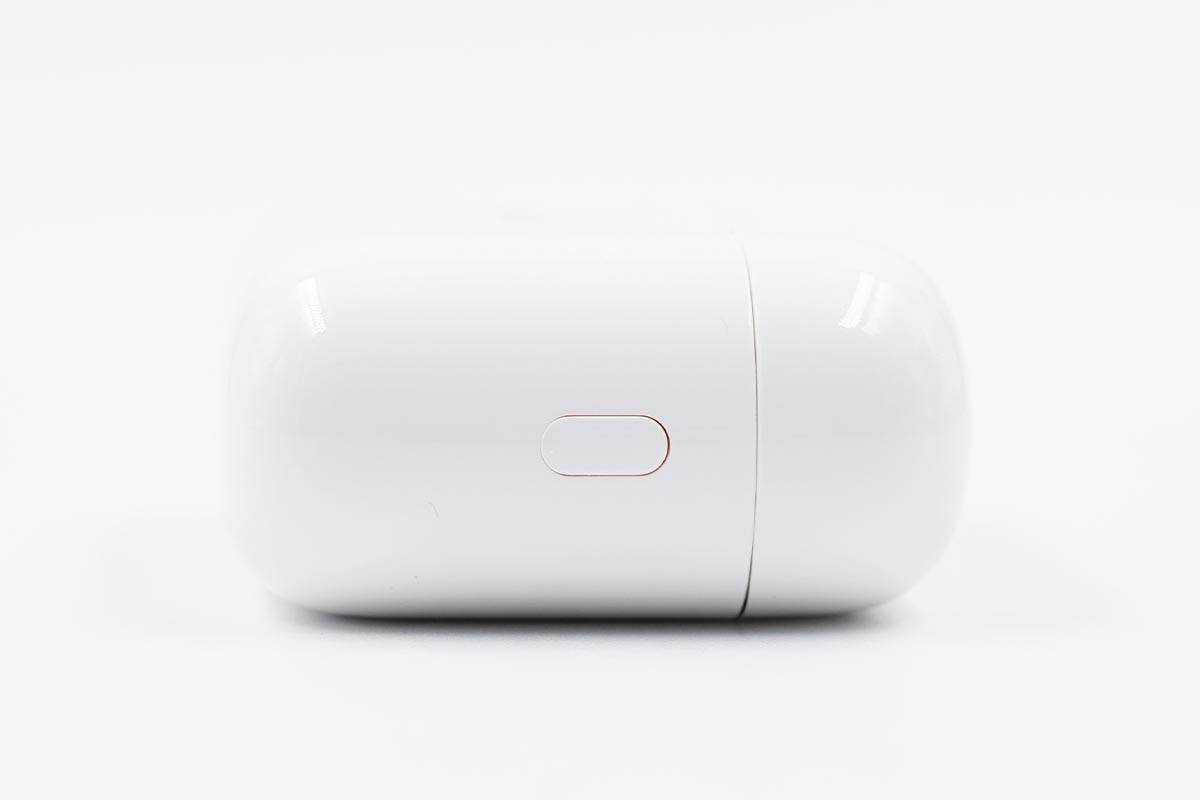

侧边有一颗蓝牙配对功能按键 。
文章图片

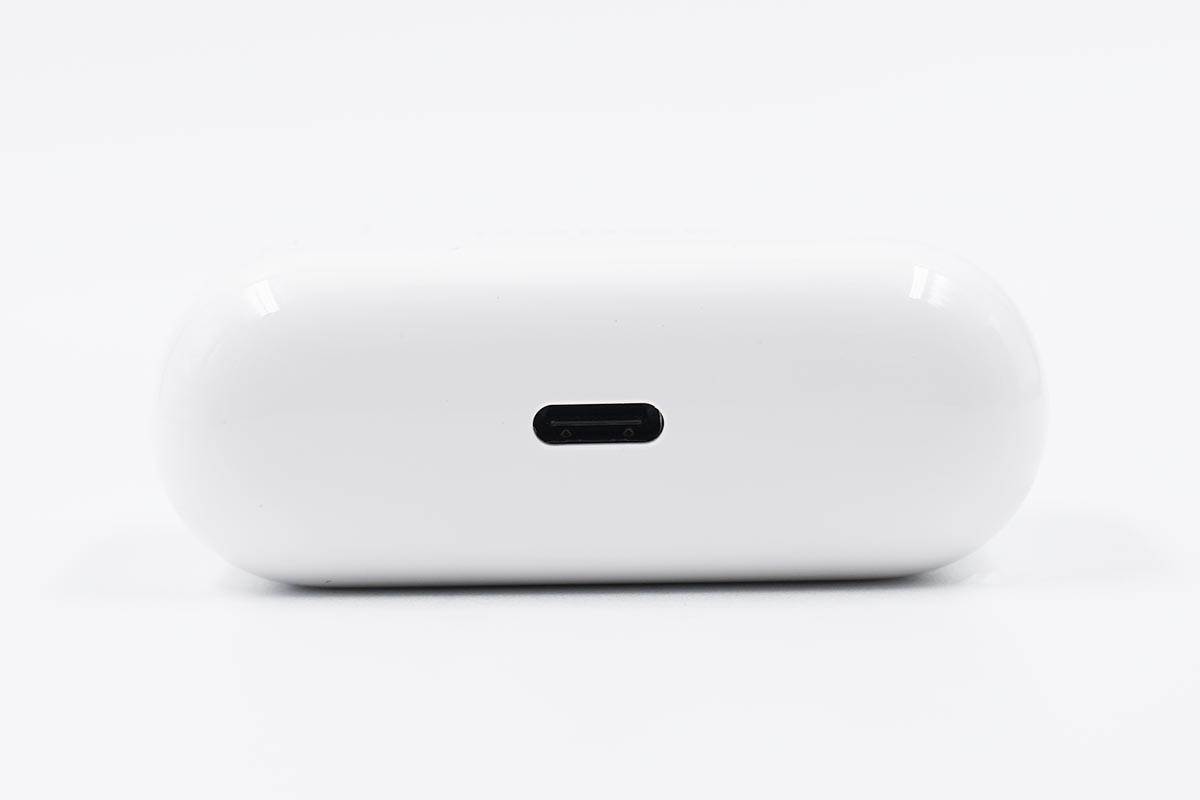

USB Type-C充电接口位于充电盒底部 。
文章图片
耳机左/右正序放置在充电盒内 ， 取出无需调整即可佩戴 。
文章图片

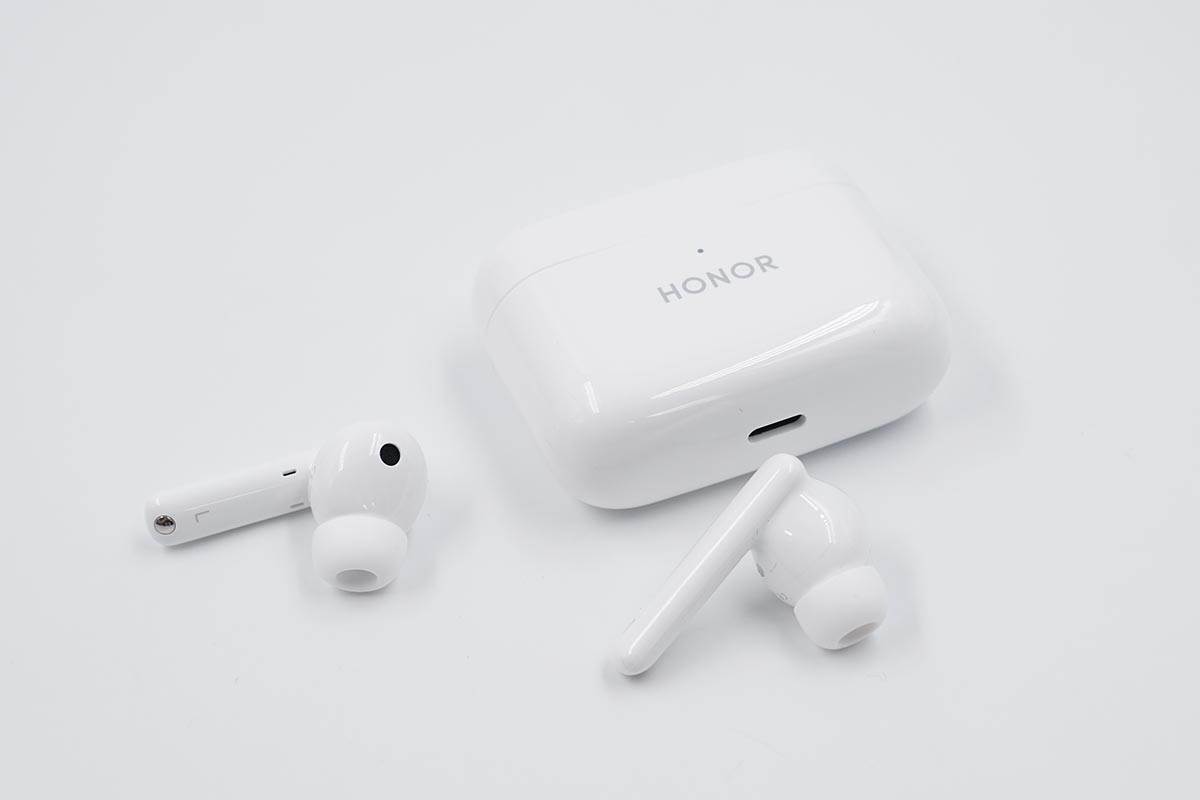

荣耀Earbuds 2 SE 真无线降噪耳机整体外观一览 。
文章图片

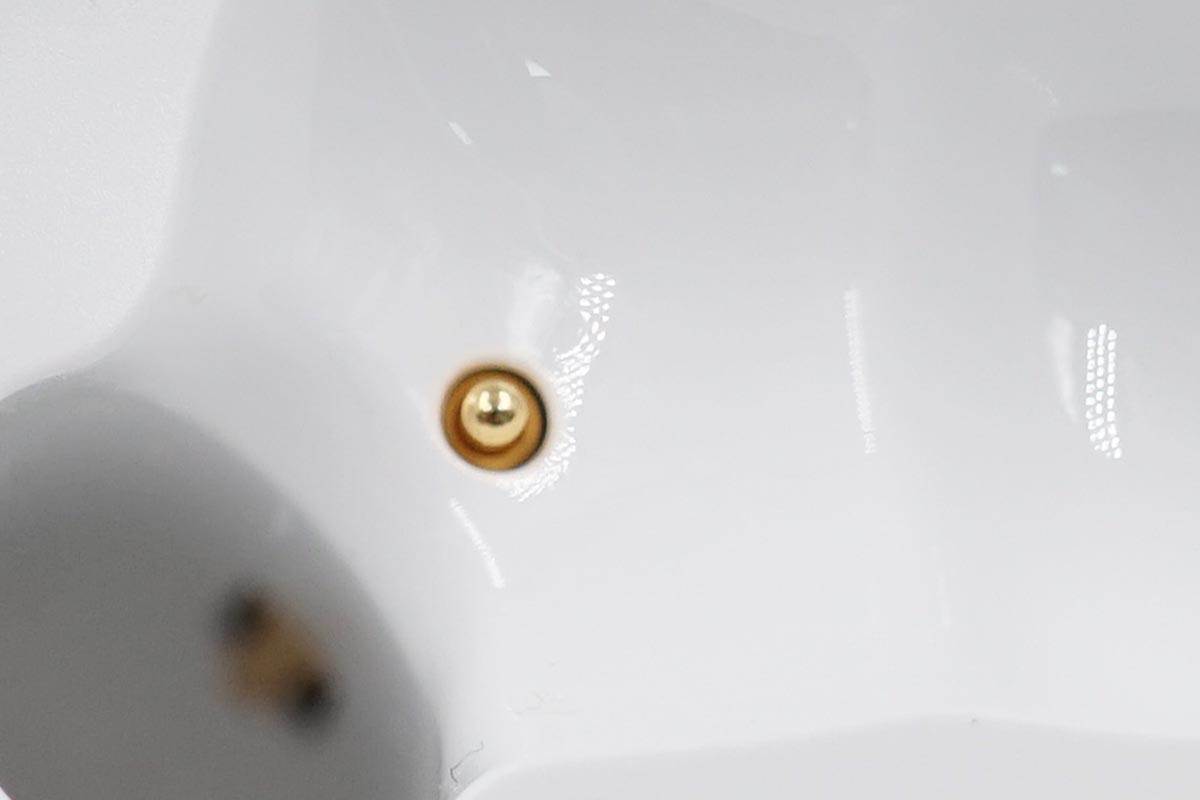

充电盒座舱内 ， 为耳机充电的正负极设置在了不同位置 ， 并且采用了不同的连接器 ， 上方采用了金属顶针 。
文章图片

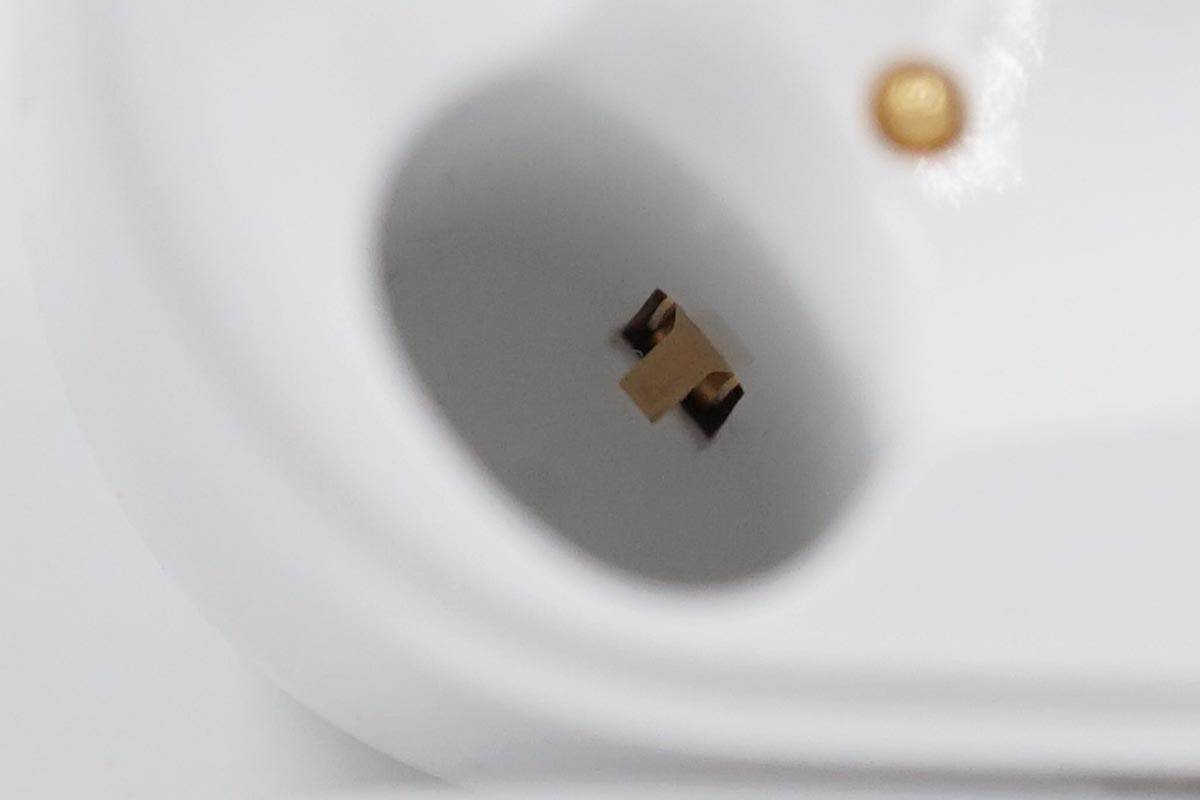

底部采用了金属弹片 。
文章图片
荣耀 Earbuds 2 SE 耳机整体外观一览 ， 柄状的入耳式设计 ， 耳机柄较为扁平 ， 边缘均做了弧度处理 。
文章图片
耳机头内侧圆形泄压孔 ， 内部防尘网覆盖 。
文章图片

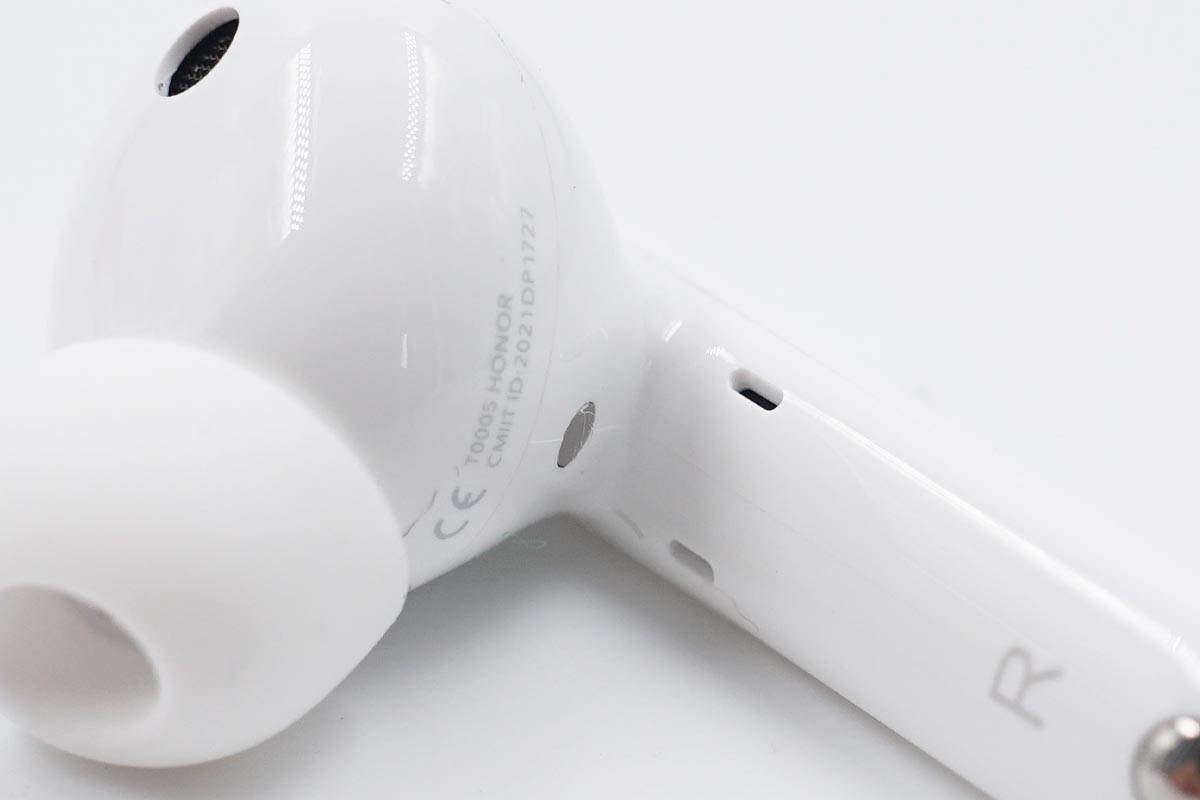

耳机柄内侧降噪麦克风开孔 。
文章图片

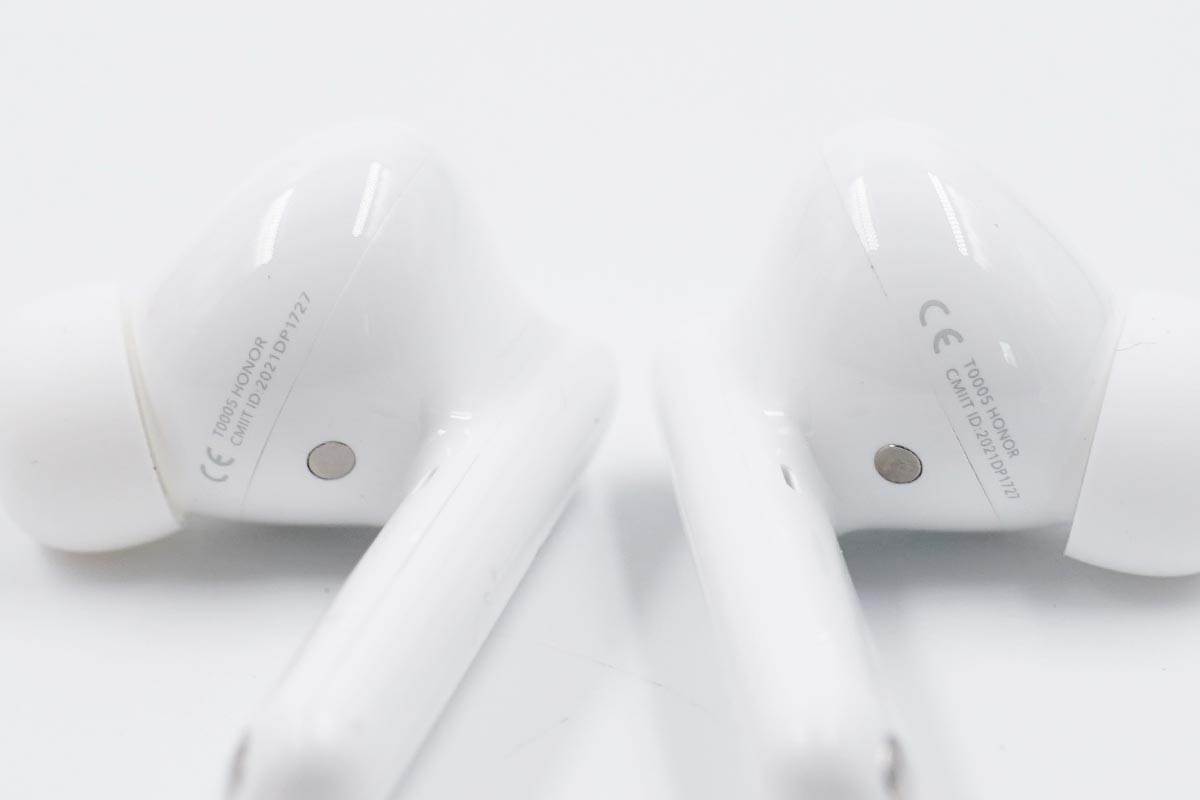

耳机腔体底部为耳机充电的金属触点 。
文章图片

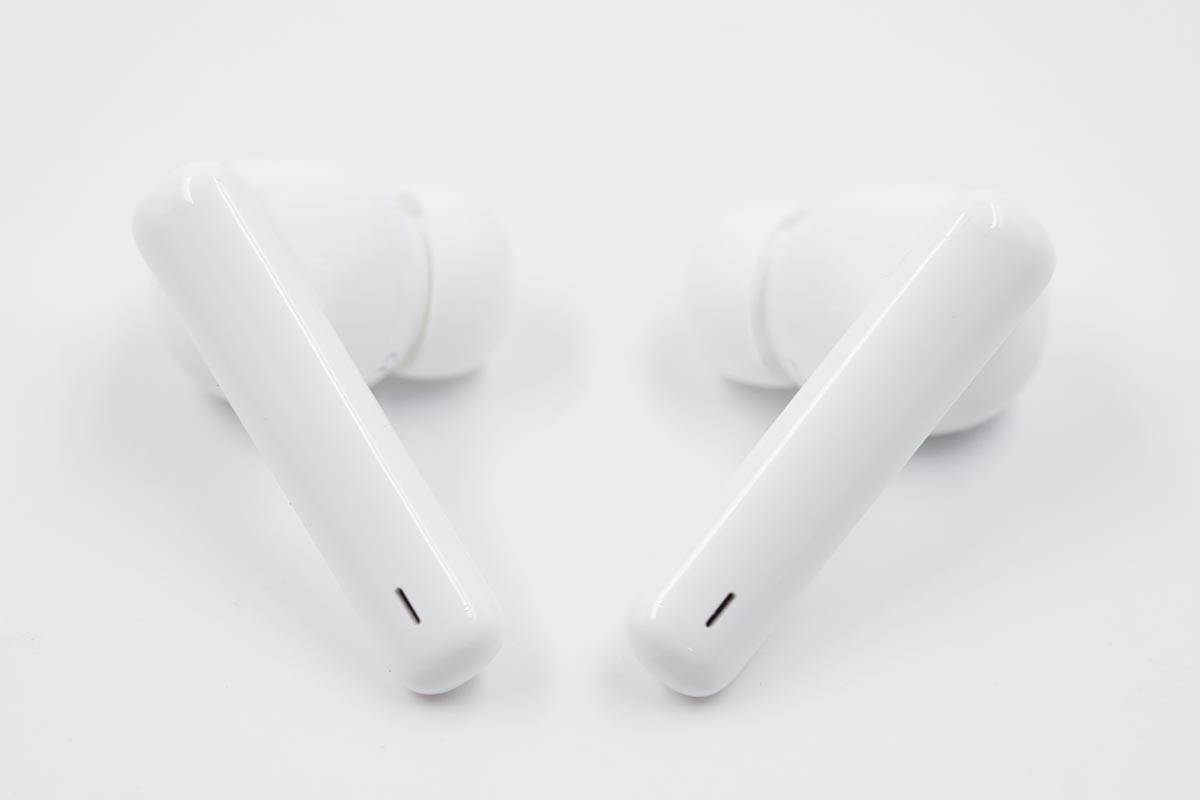

耳机柄外侧上方为触控操作位置 ， 支持双击和长按两种操作模式 ， 下方是通话麦克风开孔 。
文章图片

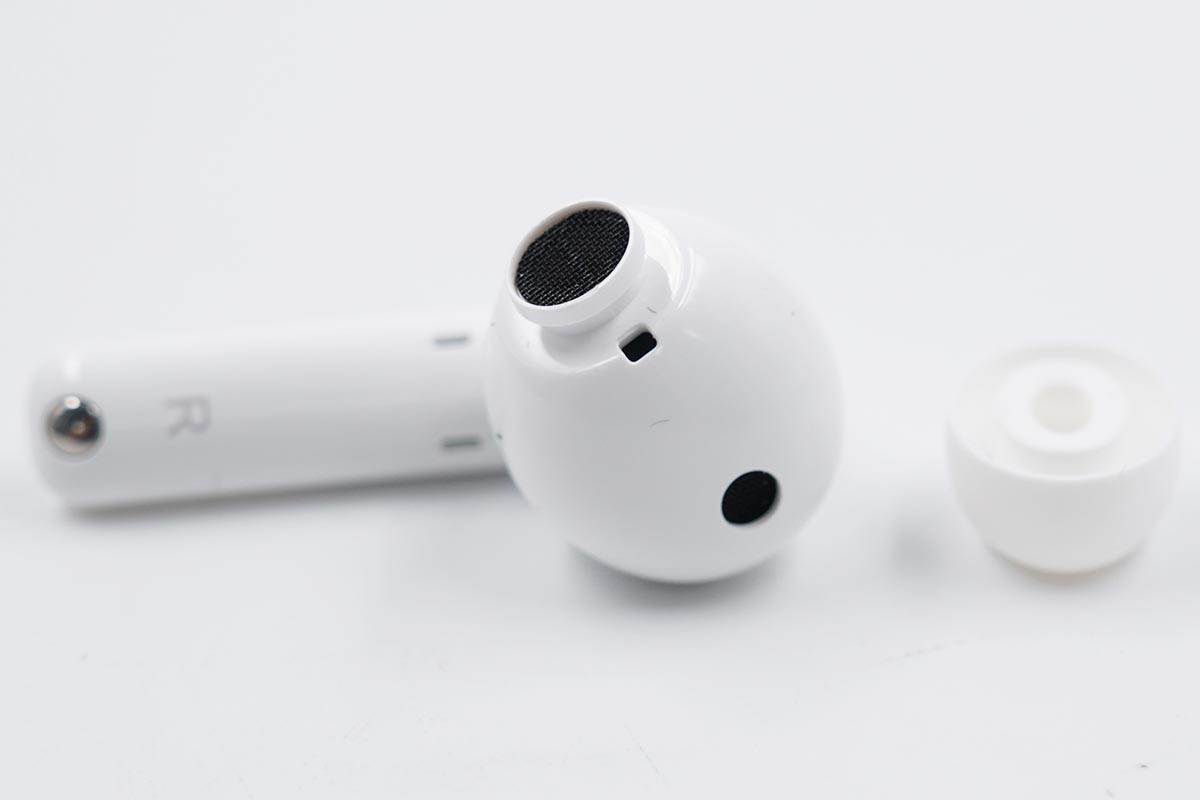

取掉耳塞 ， 椭圆形出音嘴细密防尘网覆盖 ， 防止异物进入音腔 。 出音管下方还设置有一颗泄压孔 ， 保持腔体内空气流通 ， 平衡耳压 。
文章图片
经我爱音频网实测 ， 耳机整体重量约为51.6g 。
文章图片

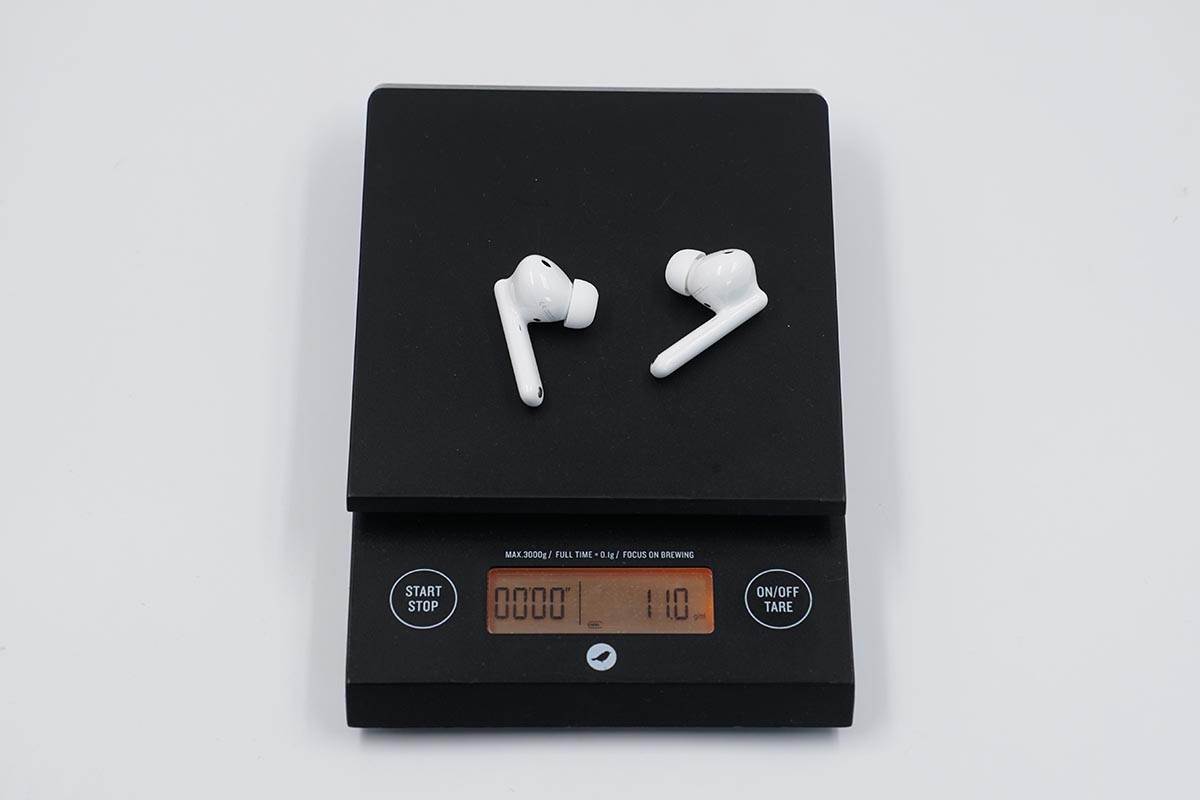

两只耳机重量约为11g 。
文章图片

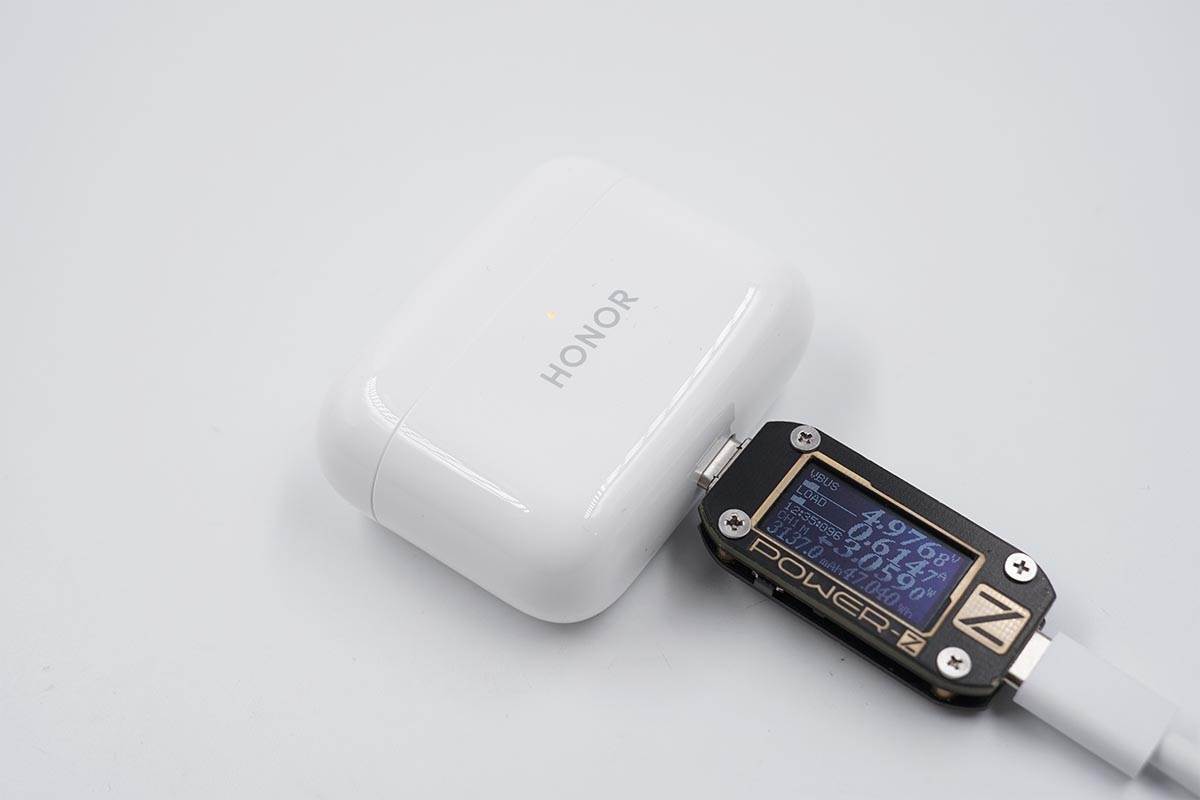

我爱音频网采用ChargerLAB POWER-Z KM001C便携式电源测试仪对荣耀Earbuds 2 SE 真无线降噪耳机进行有线充电测试 ， 输入功率约3.06W 。
二、荣耀Earbuds 2 SE 无线耳机拆解
经过开箱 ， 我们对荣耀Earbuds 2 SE 真无线降噪耳机外观设计有了详细的了解 ， 下面进入拆解部分 ， 来看看这款产品的内部结构配置 。
充电盒拆解
文章图片

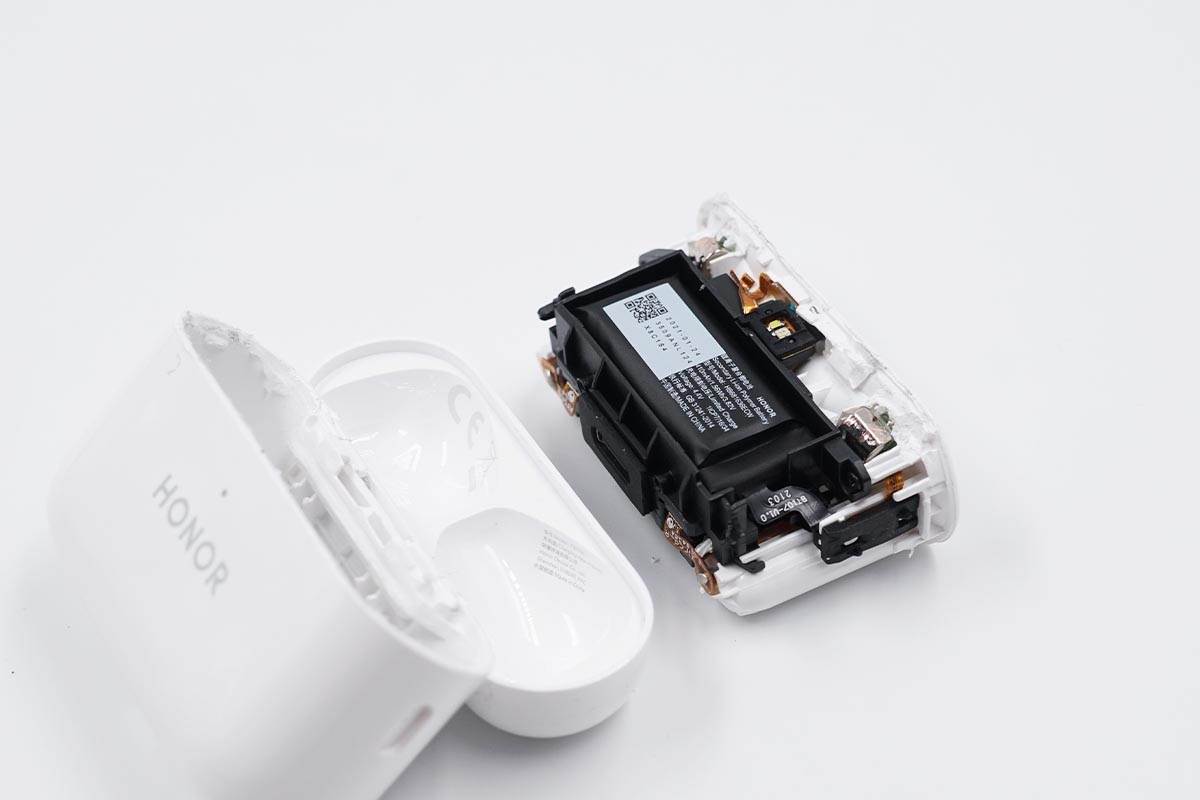

撬开荣耀 Earbuds 2 SE 充电盒取出充电座舱内部器件 。
文章图片

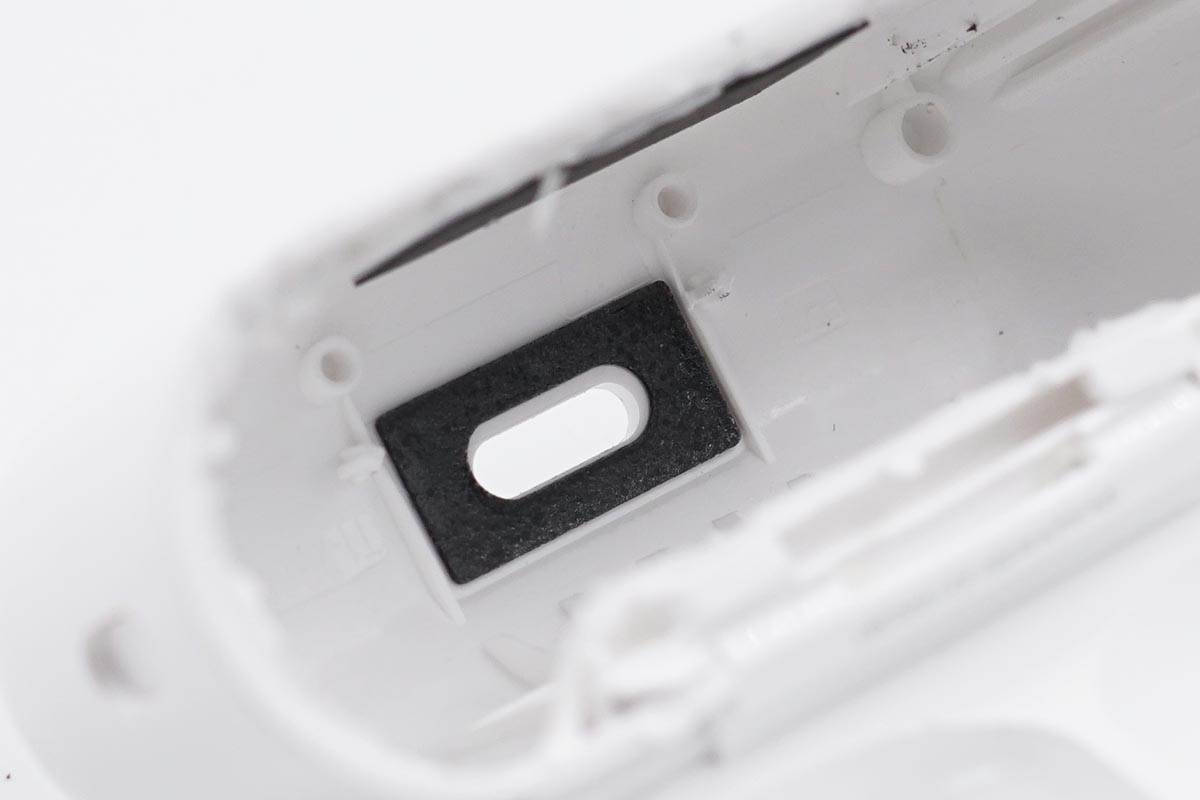

充电盒外壳内侧Type-C接口开孔内贴有密封海绵垫 。
文章图片

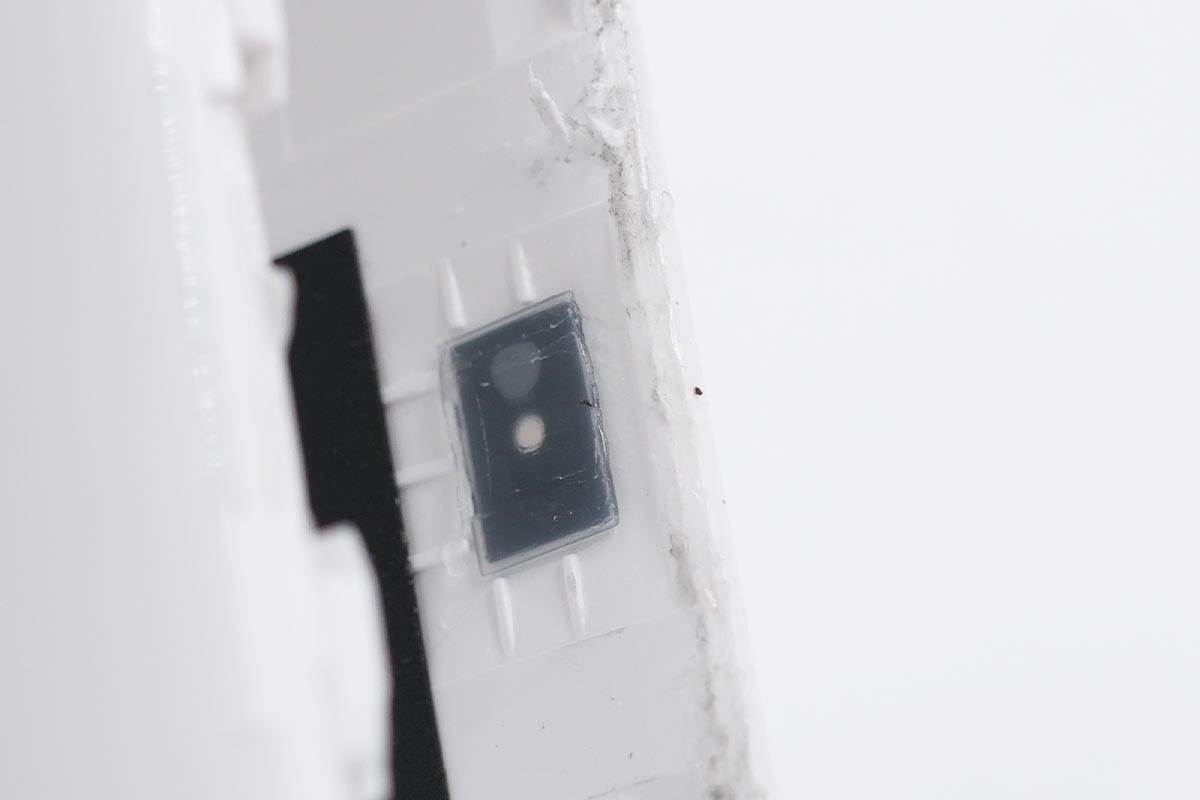

充电盒指示灯导光柱特写 。
文章图片
功能按键内侧结构特写 。
文章图片

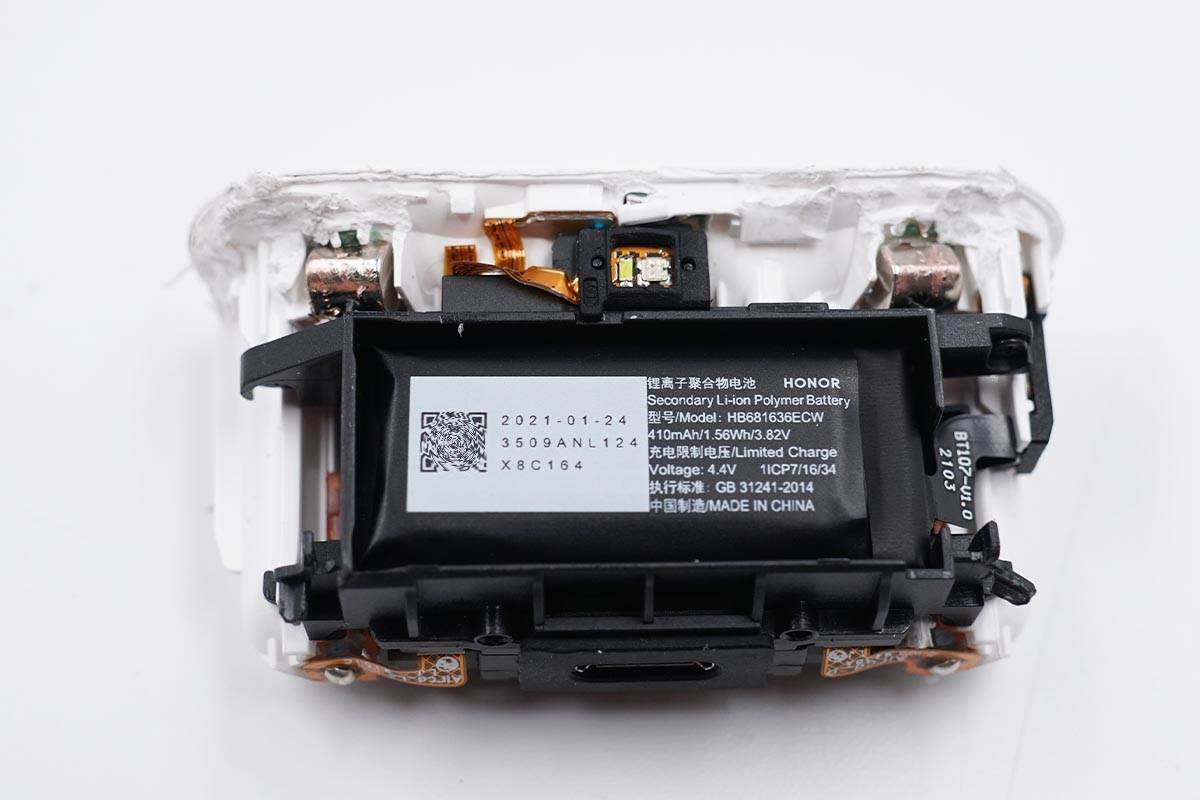

充电盒座舱正面结构一览 ， 电池单元固定在框架内 。
文章图片

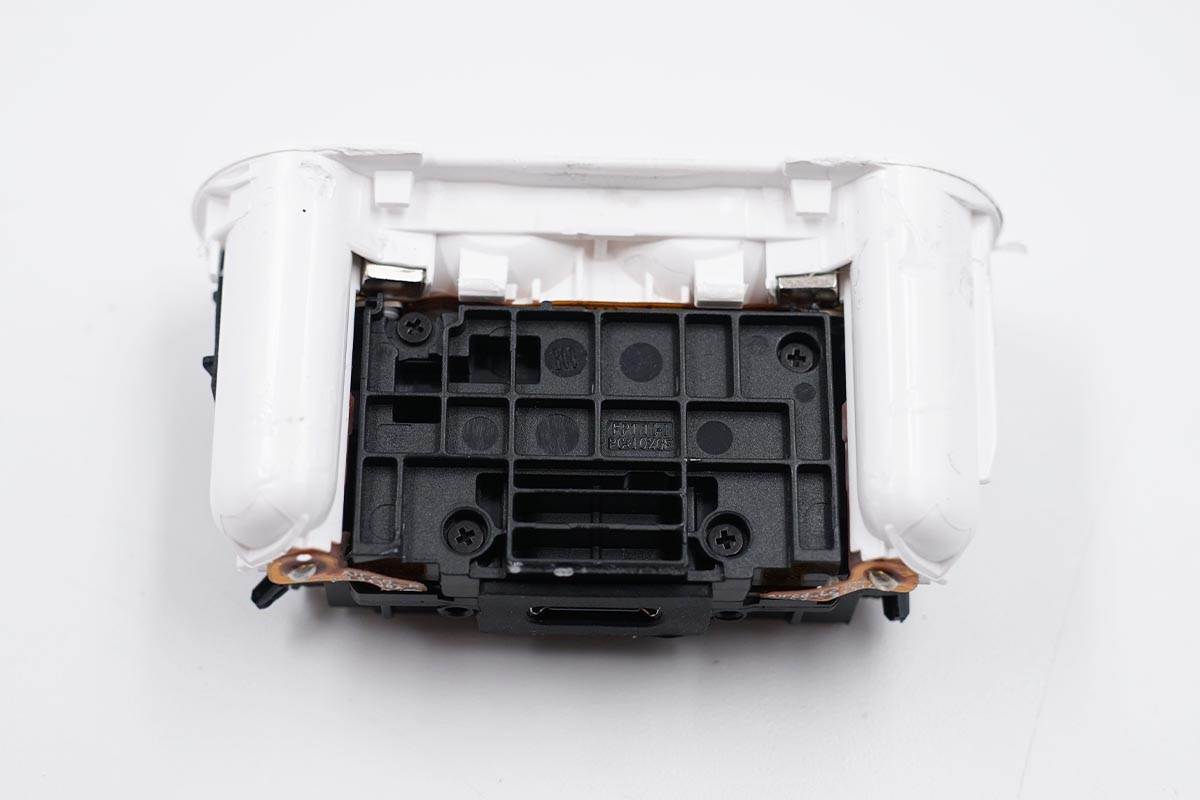

充电盒座舱背面结构一览 ， 设置有塑料盖板防护内部主板单元 。
文章图片

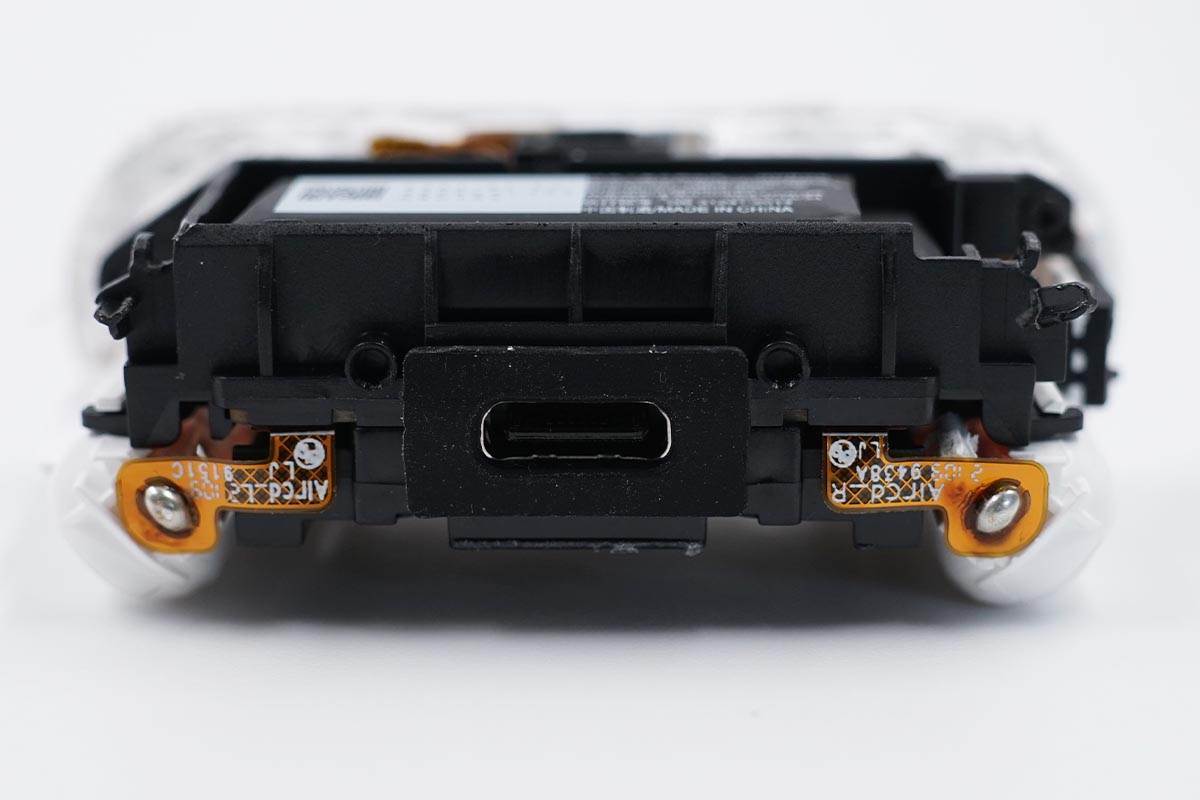

底部Type-C充电接口设置橡胶垫密封 ， 配合外壳泡棉密封防尘 。
文章图片

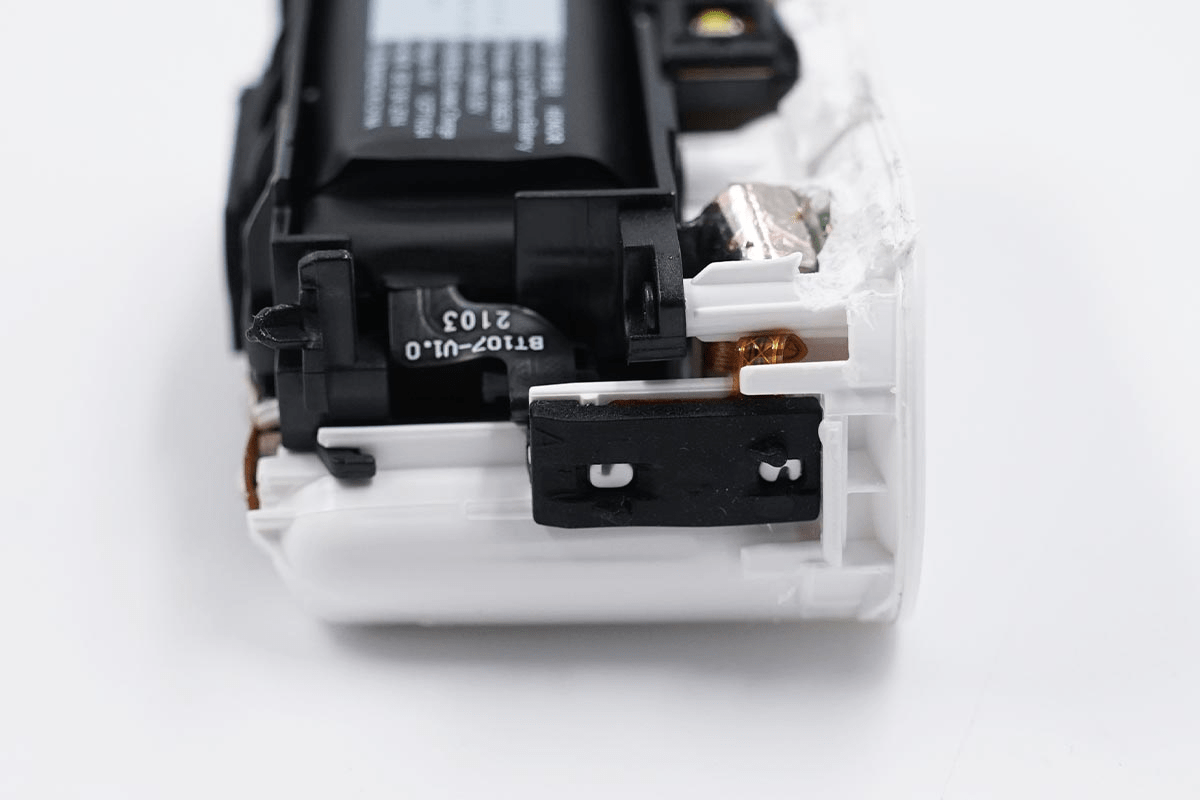

侧边功能按键设置有橡胶缓冲垫 。
文章图片

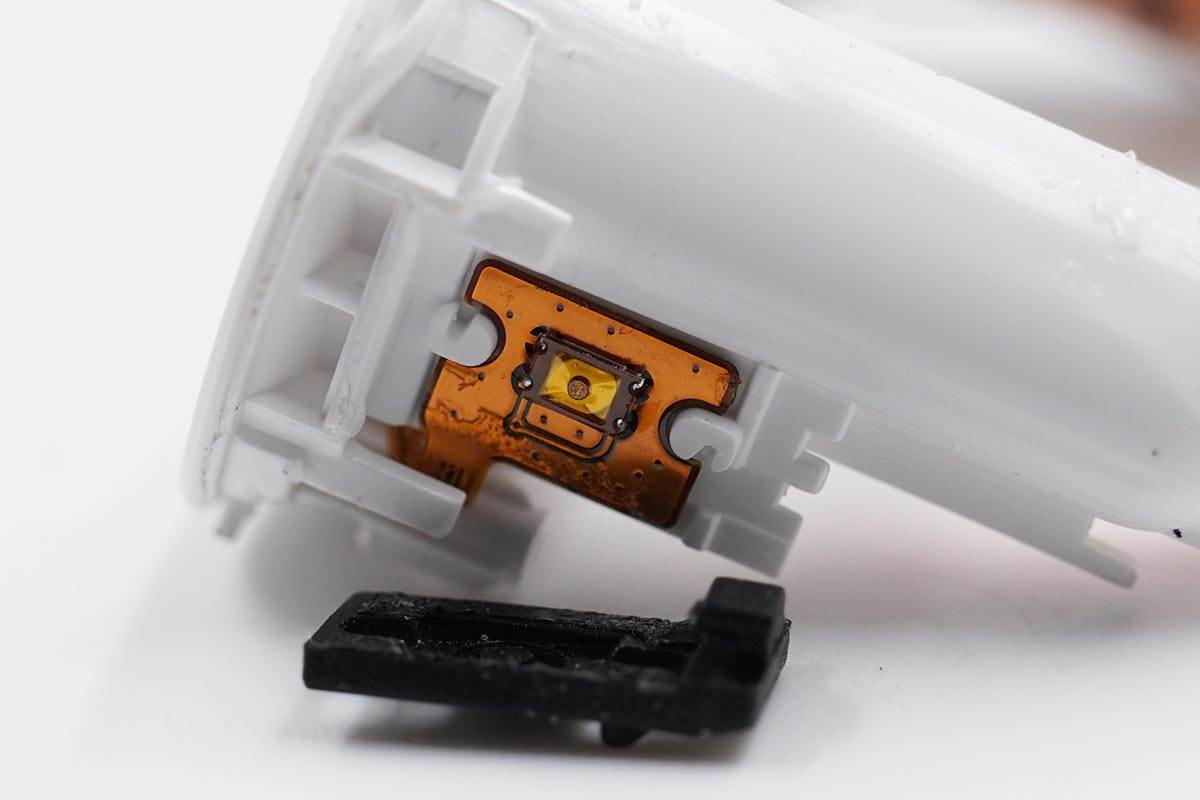

FPC排线上微动按键特写 ， 用于蓝牙配对连接 。
文章图片

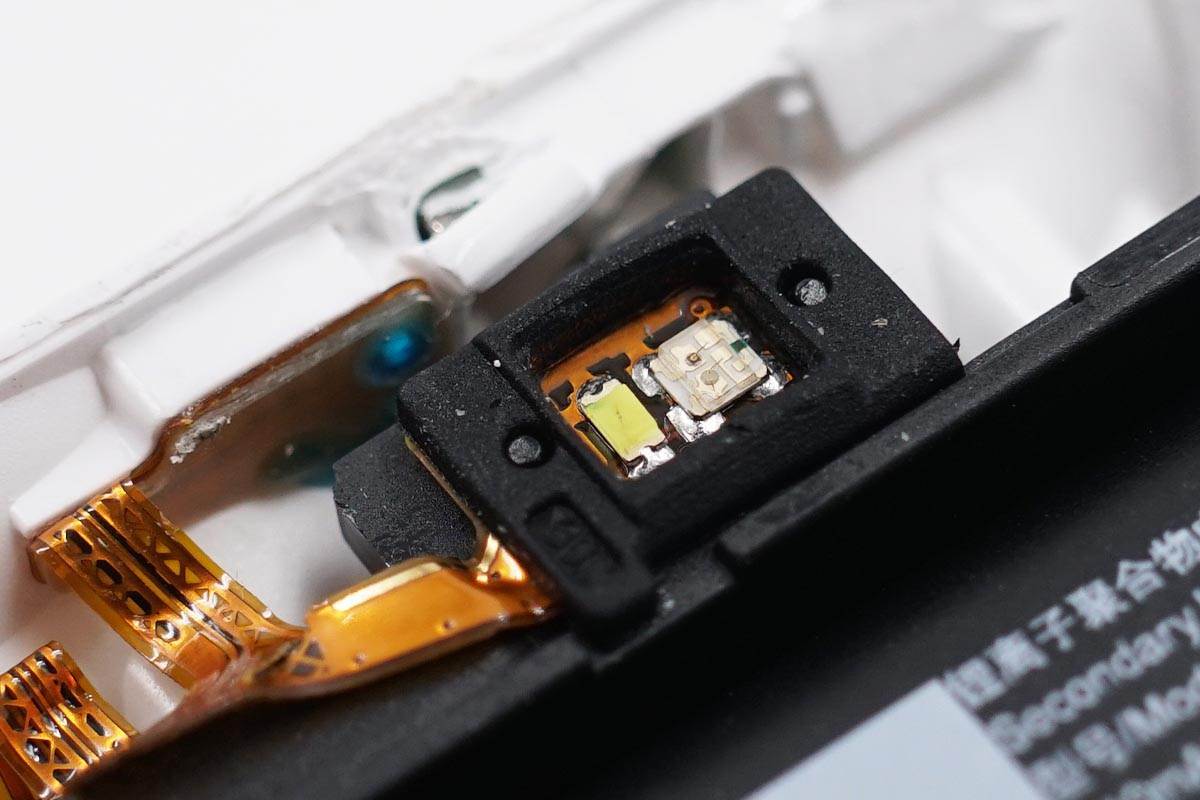

两颗不同颜色的LED指示灯特写 ， 周围设置有橡胶罩 ， 防止漏光 。
文章图片

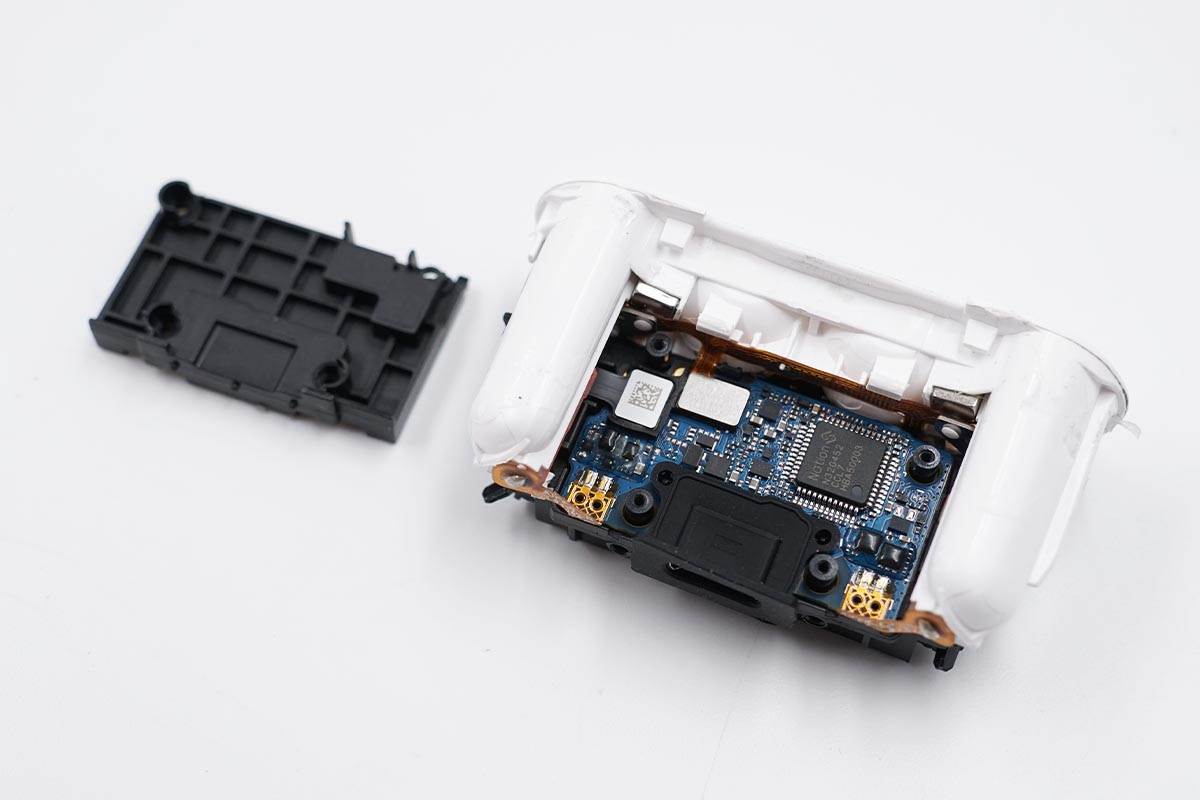

卸掉螺丝取掉盖板 ， 内部主板单元通过卡柱固定在框架上 。
文章图片

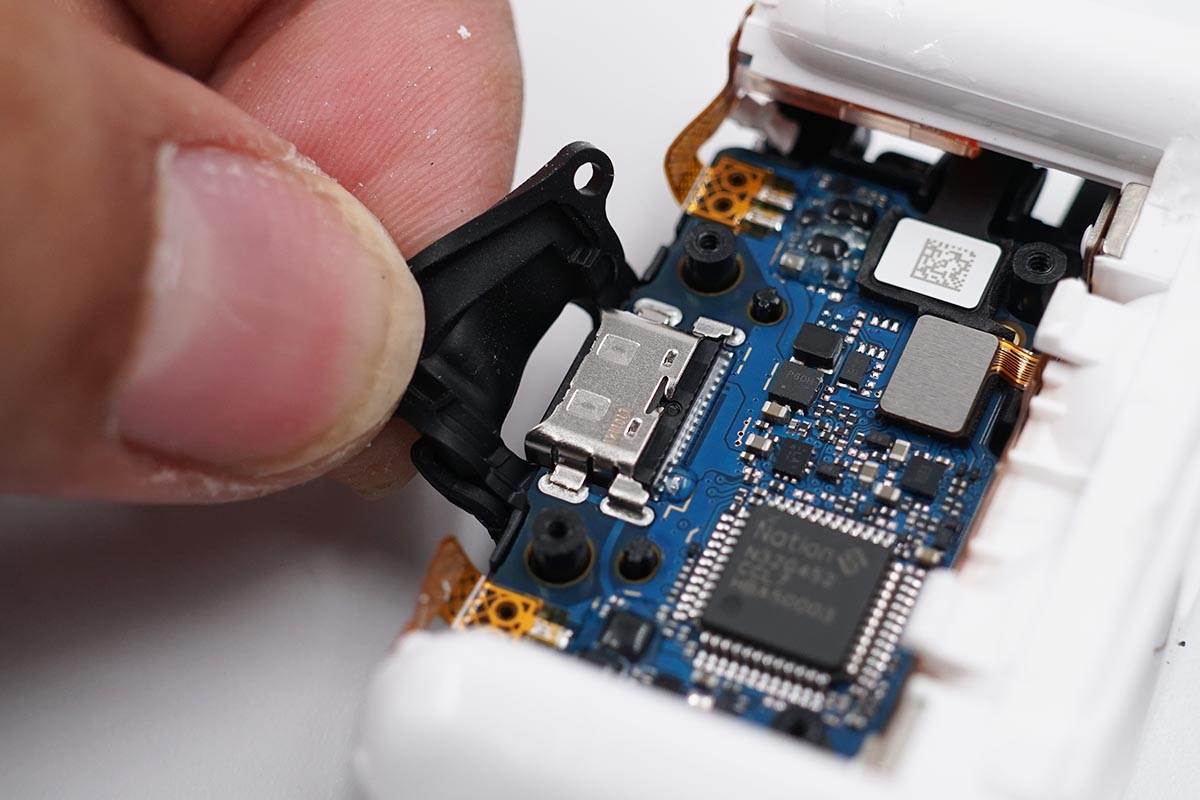

撕掉底部橡胶垫 。
文章图片

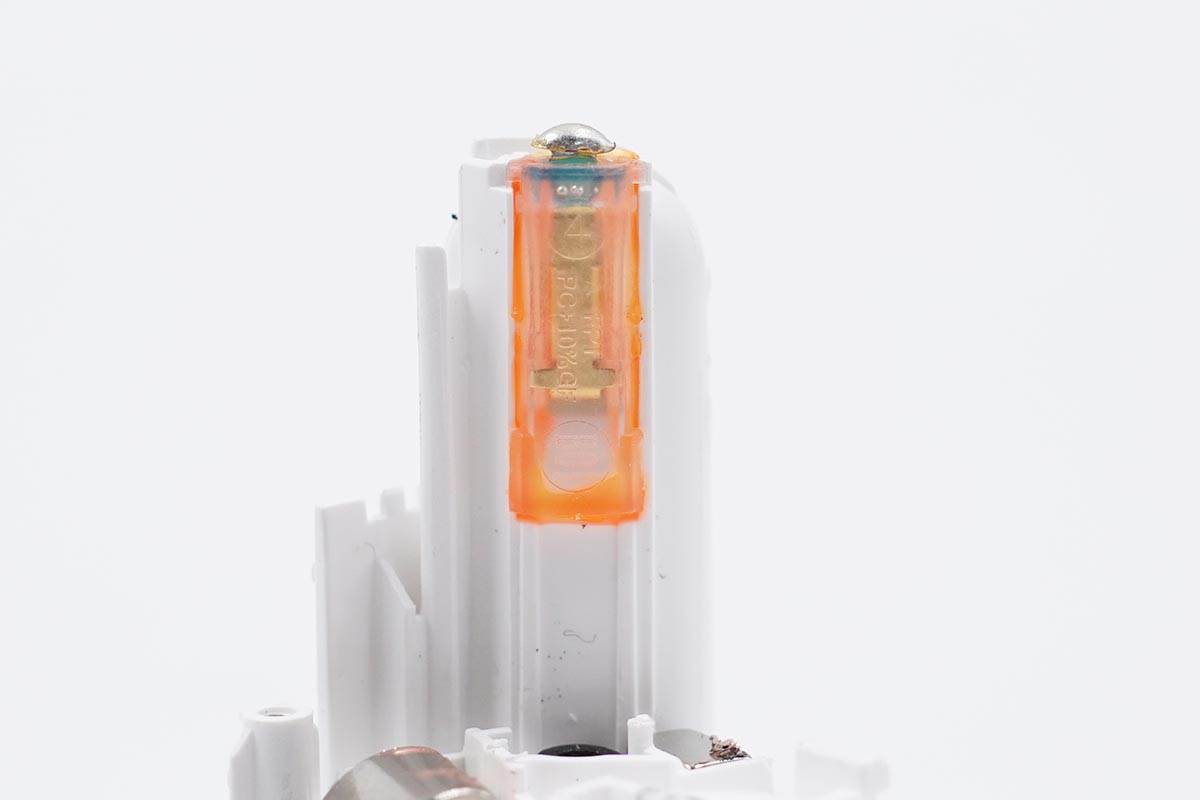

座舱底部为耳机充电的金属弹片结构特写 ， 固定在单独的透明腔体内 ， 通过排线与主板连接 。
文章图片

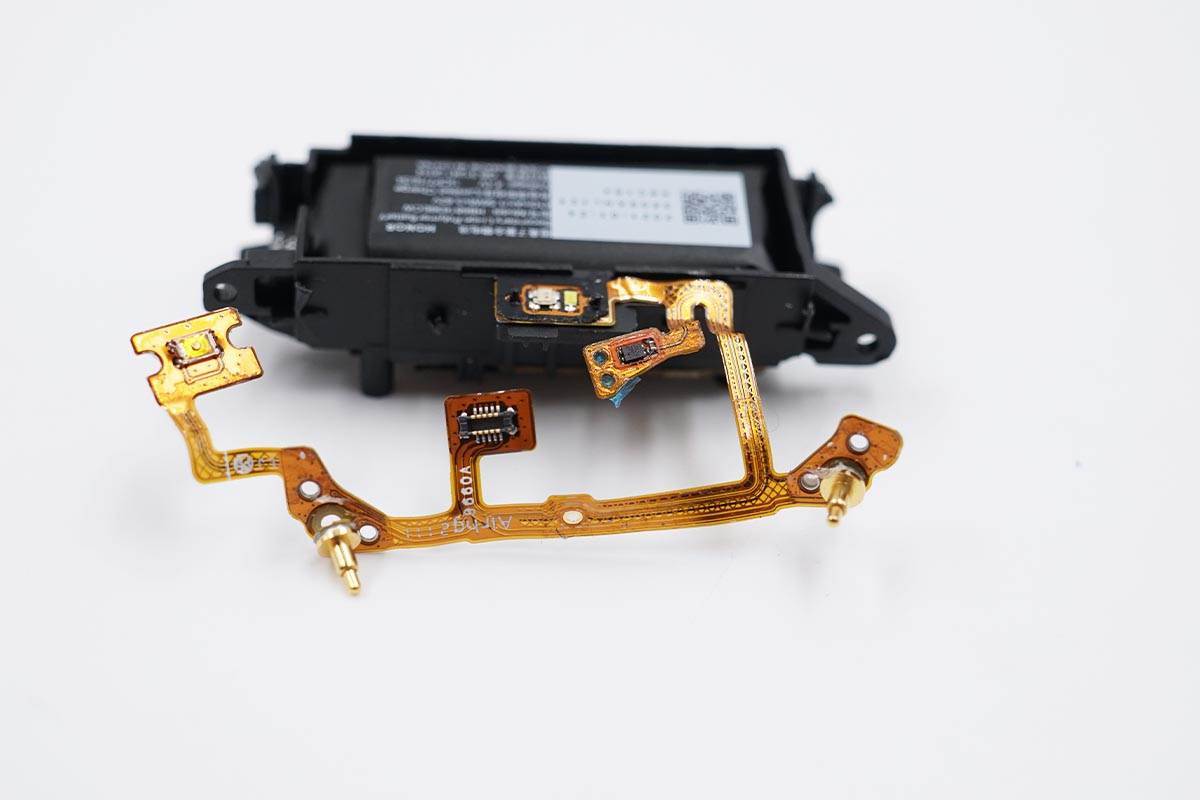

充电盒内主要组件一览 ， 包括主板、电池和一条FPC排线 。
文章图片
FPC排线正面一览 ， 排线上连接充电触点 ， 霍尔元件 ， 连接器和按钮开关 。
文章图片

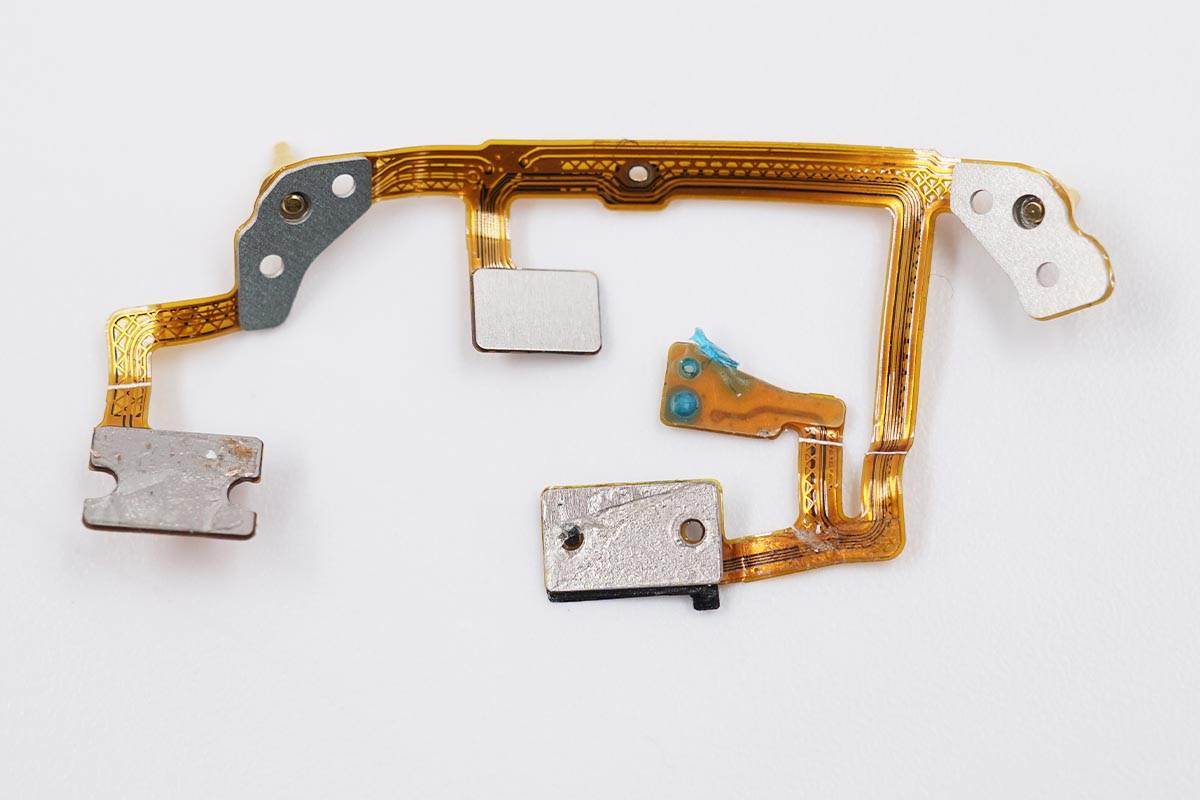

FPC排线背面一览 ， 焊点对应背面有金属板加强 。
文章图片
丝印AGOV的霍尔元件 ， 充电盒盒盖开启、关闭时的磁场变化会被霍尔元件感知到 ， 进而通知充电盒MCU和耳机与已连接设备配对或断开连接 。
文章图片

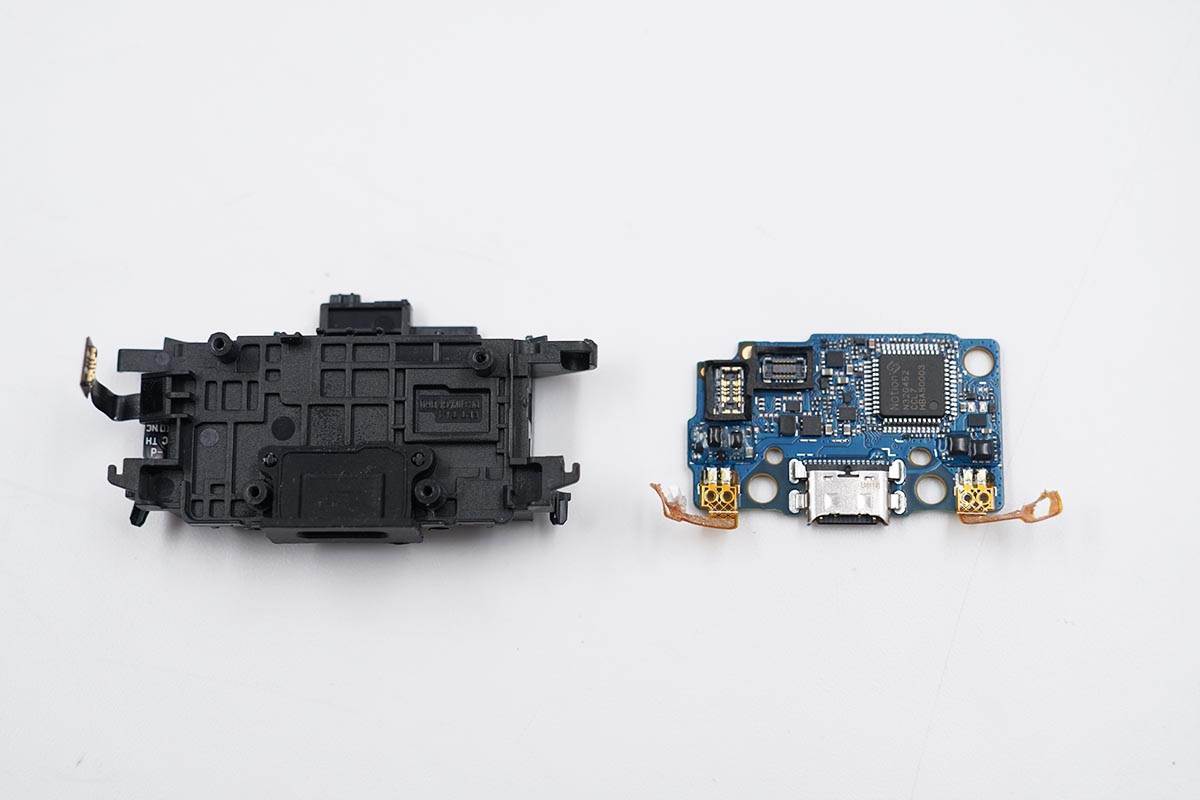

取掉主板 。
文章图片

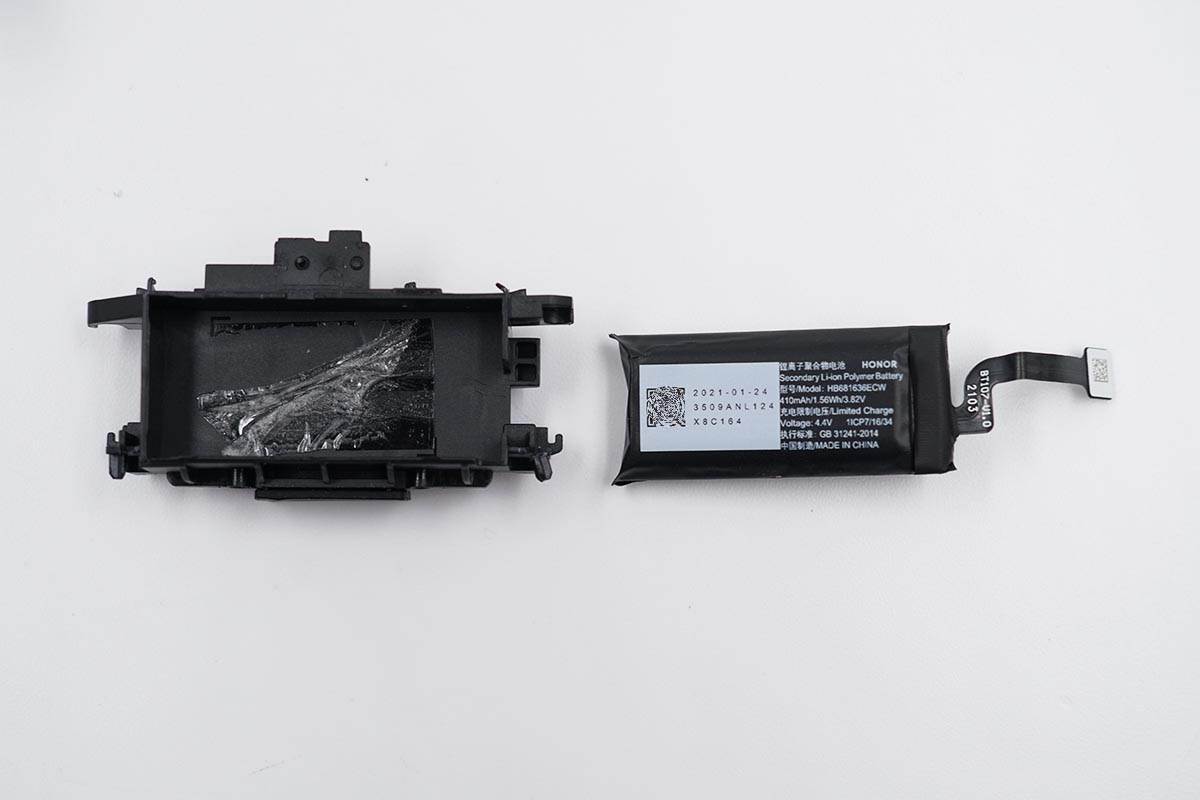

取出电池单元 。
文章图片

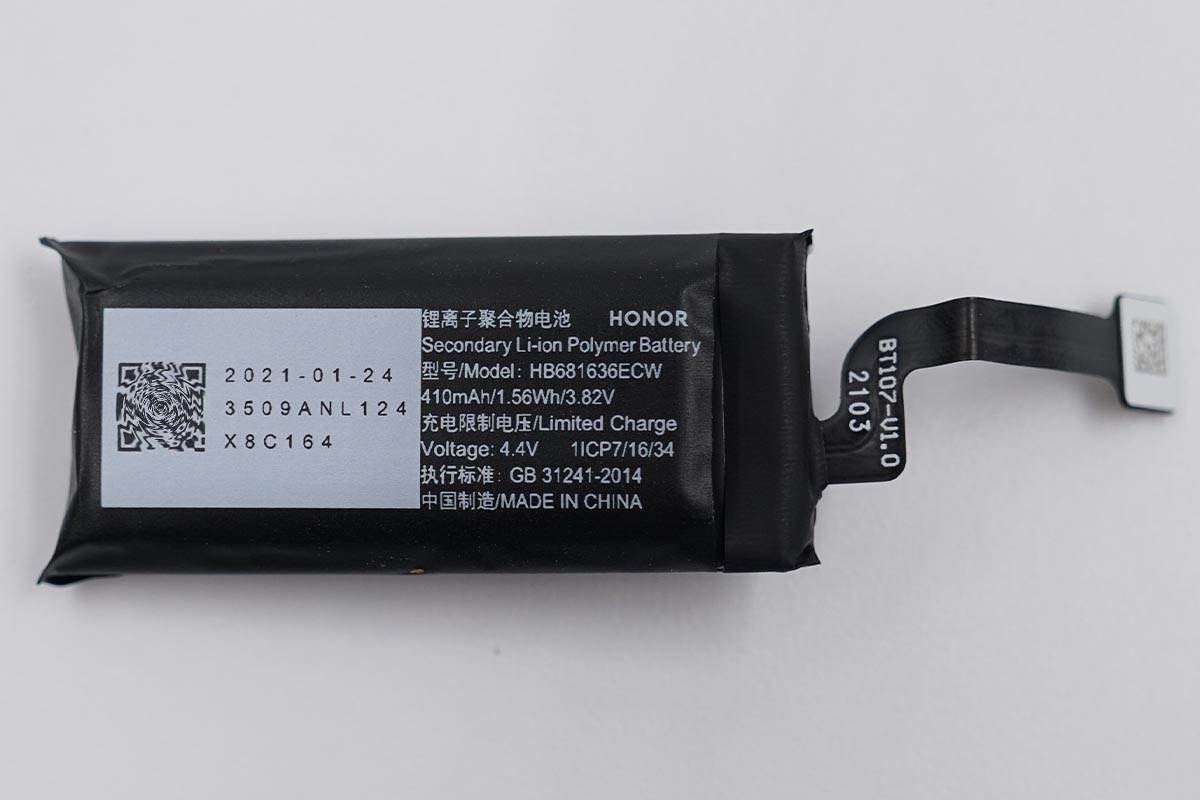

锂离子聚合物电池型号：HB681636ECW ， 410mAh/1.56Wh/3.82V ， 充电限制电压：4.4V ， 中国制造 。
文章图片

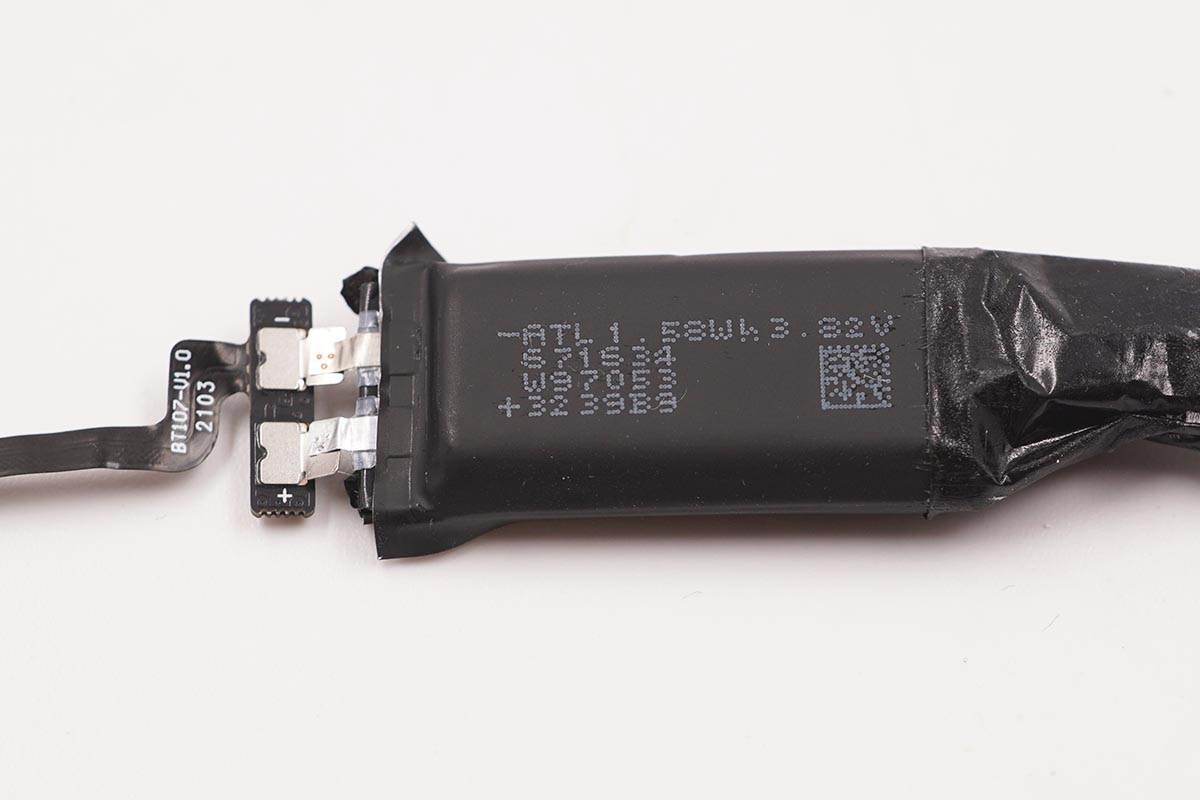

电芯上丝印信息与外部标签一致 ， 电池来自ATL新能源 。
文章图片

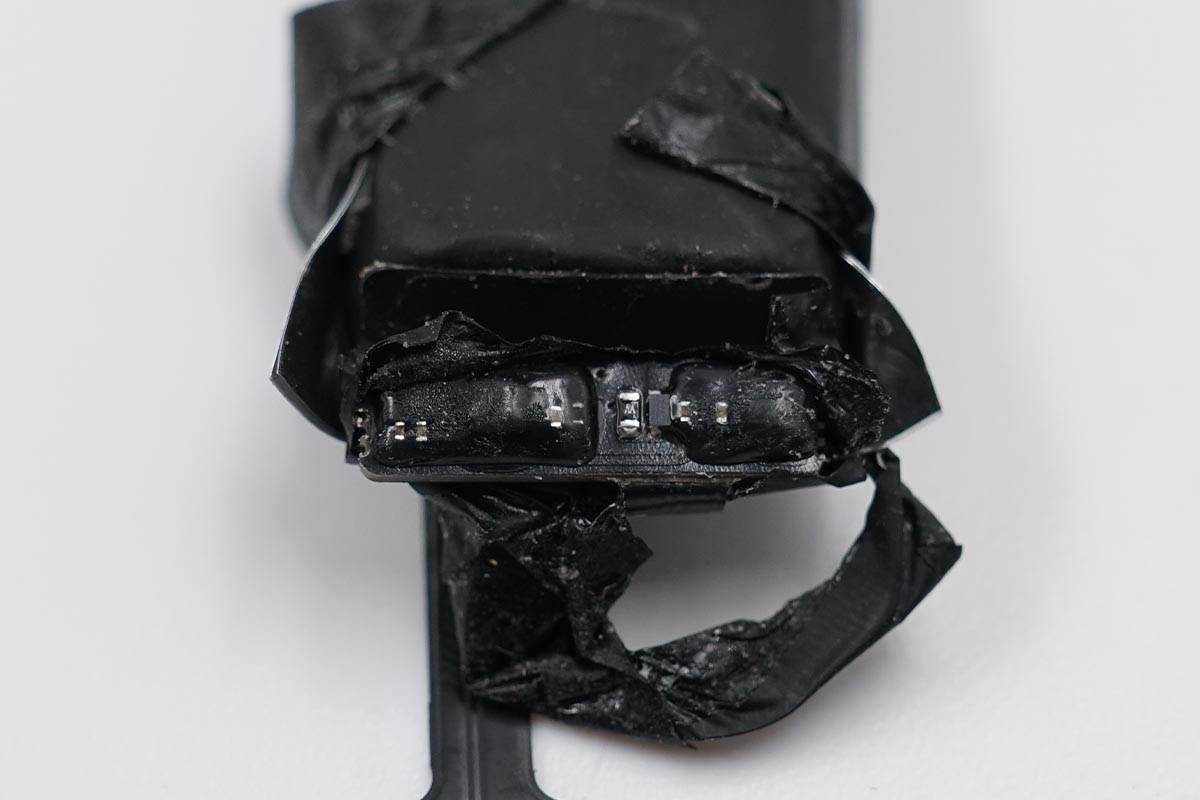

电池配备有电路保护板 ， 保护板上元件采用大量硬质涂胶防护 。
文章图片

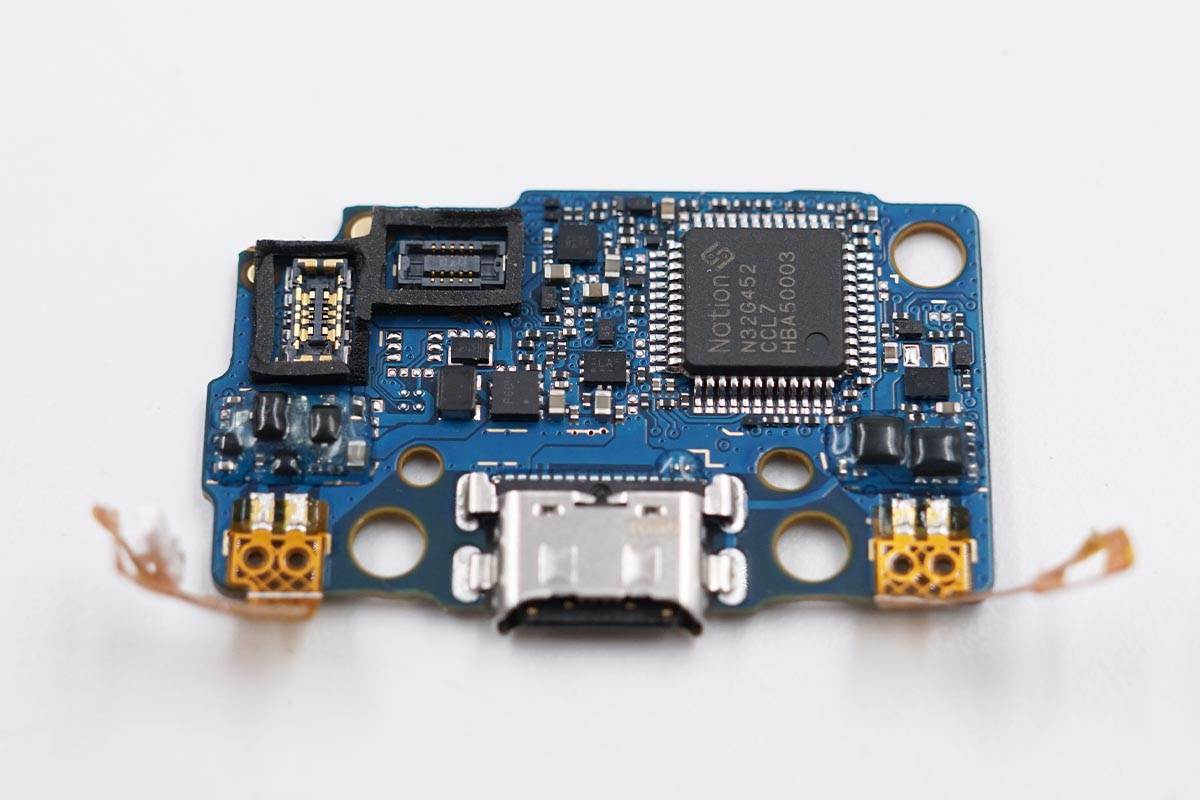

主板正面特写 ， 排线插座有缓冲泡棉密封 。
文章图片

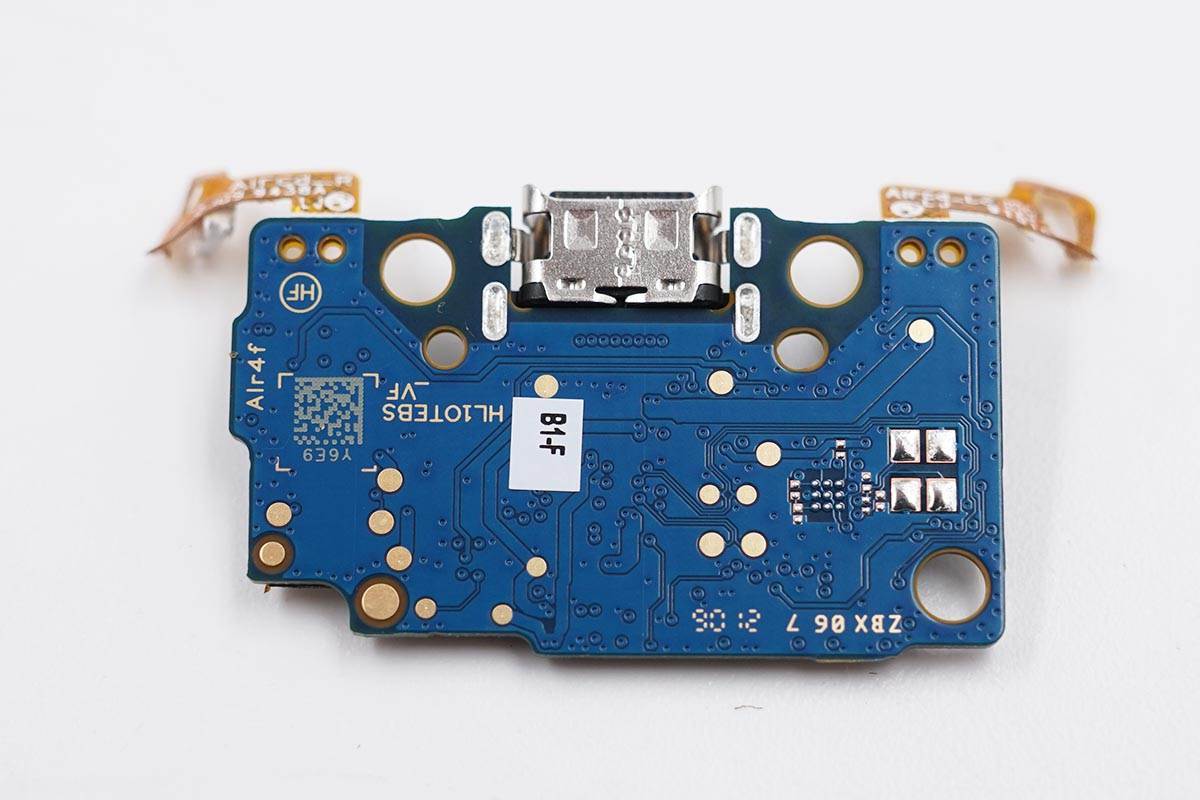

主板背面特写 。
文章图片

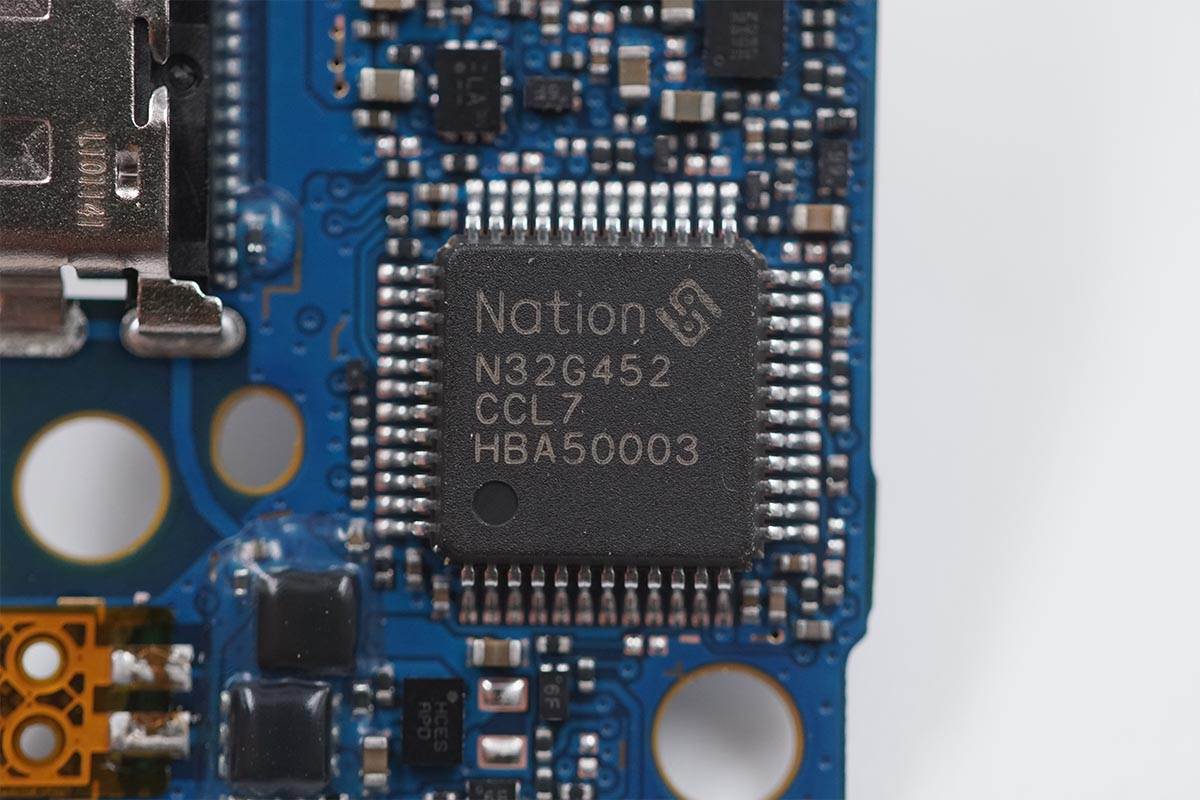

Nations国民技术 N32G452CC 单片机 。 N32G452系列 (通用基本型) 采用32-bit ARM Cortex-M4内核 ， 集成浮点运算单元（FPU）和数字信号处理（DSP） ， 支持并行计算指令 。 集成多达512KB FLASH ， 144KB SRAM ， 集成多路 U(S)ART、I2C、SPI、QSPI、USB、CAN、1x SDIO通信接口 ， 内置密码算法硬件加速引擎 ， 适用于消费及工业类等应用领域 。
文章图片

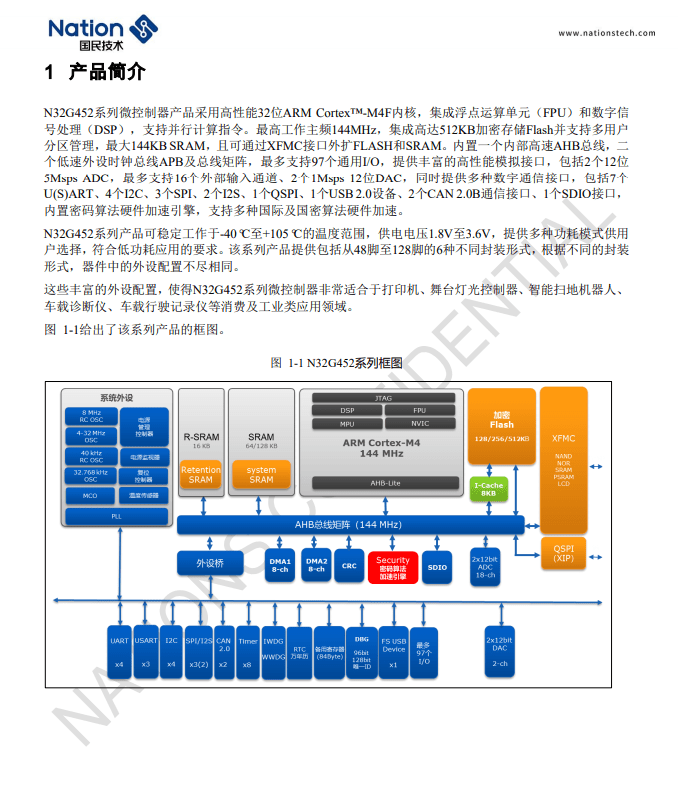

Nations国民技术 N32G452详细资料图 。
文章图片

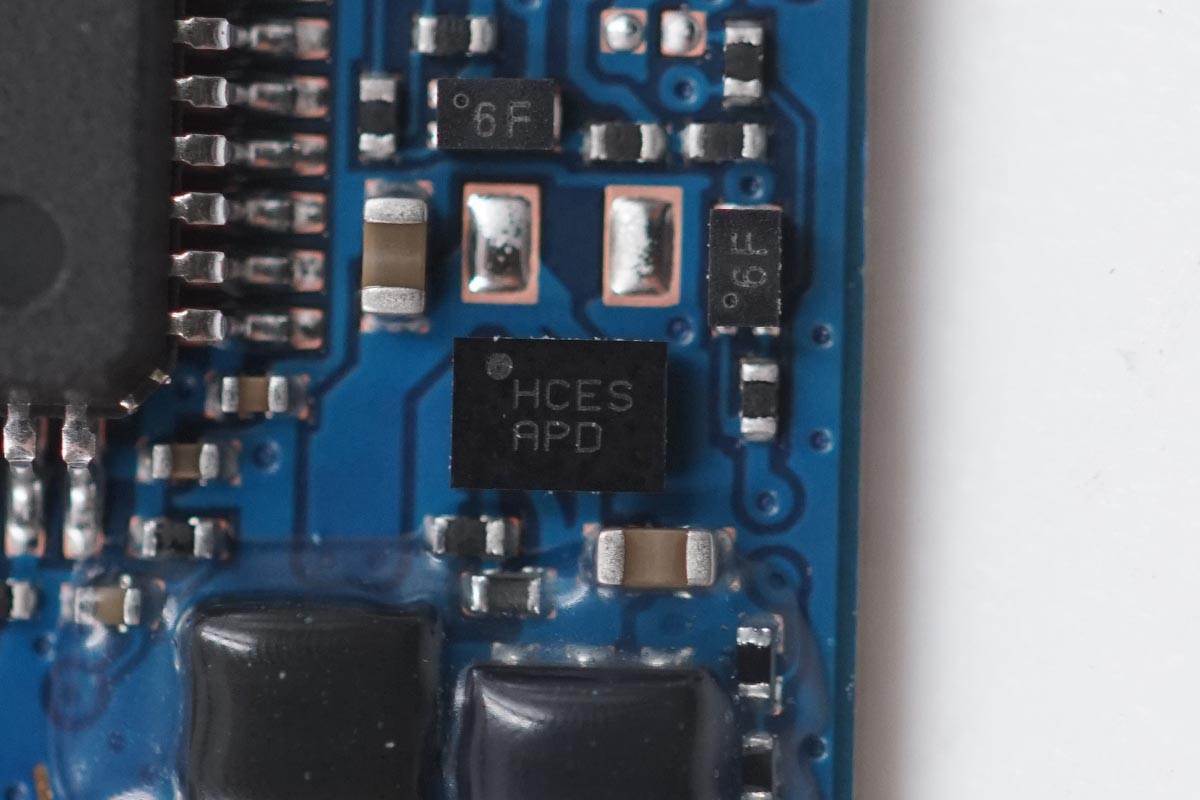

丝印HCES的IC 。
文章图片
Awinic艾为 AW32001A 带功率路径管理的锂电池充电IC ， 输入耐压28V ， 支持2-500mA充电电流 ， 参数可由I2C接口设置 。
文章图片

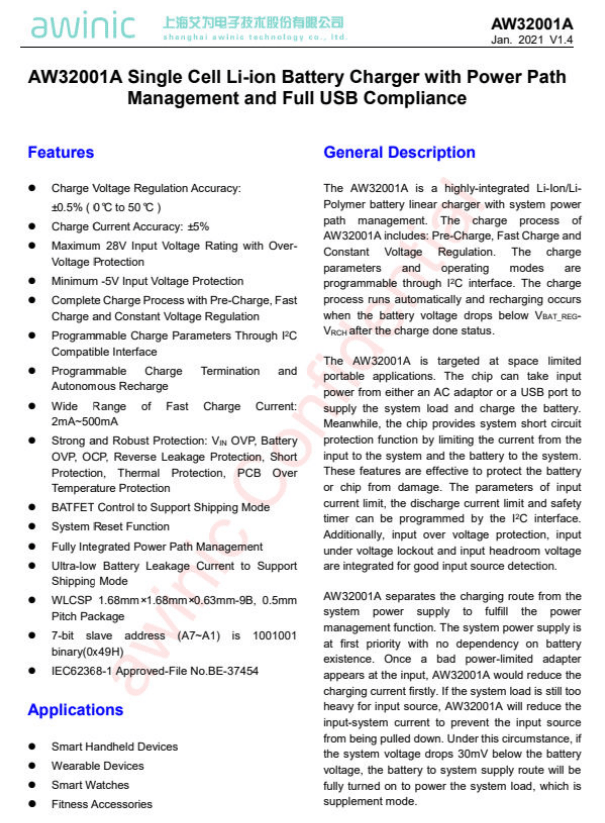

Awinic 艾为 AW32001A详细资料图 。
文章图片

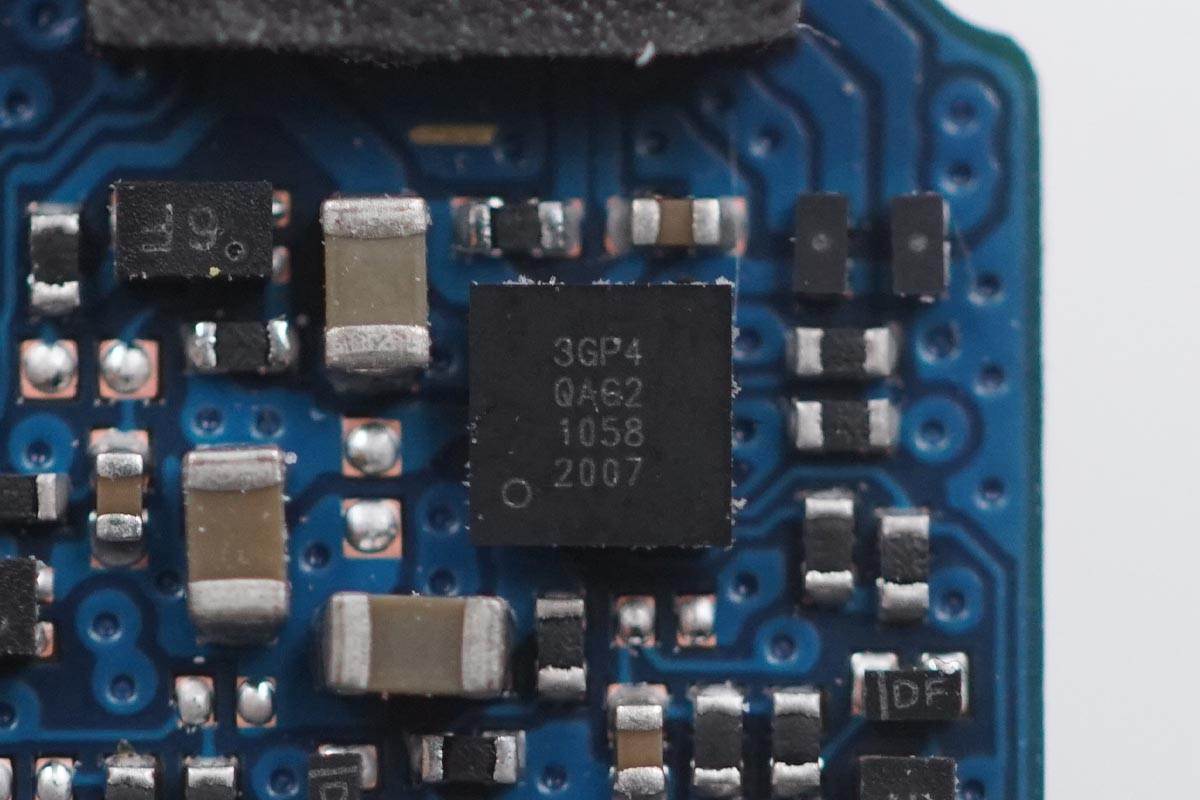

钰泰半导体ETA1061 1μA超低静态电流 ， 1A同步整流升压转换器 ， 将电池输出升压为耳机充电 。 ETA1061全集成了上、下侧功率管 ， 实现了单芯片同步升压 。 可固定5.0V输出或通过外置较大的电阻实现电压从Vin~5.0V之间调整 。
其内置了高达1.4MHz的开关频率驱动器 ， 使得外部电感感量可低至2.2μH以下 ， 并且封装更为小巧 ， 常规的扁平式贴片3mm*3mm的体积即可满足需求 。 不仅如此 ， 极高的频率还省略了众多的Cout输出电容器 。
据我爱音频网拆解了解到 ， 目前已有包括漫步者、万魔、小米、紫米、realme、百度、摩托罗拉、JVC、杰士、松下、JBL等知名品牌的音频产品大量采用了钰泰半导体的电源管理芯片 。
文章图片

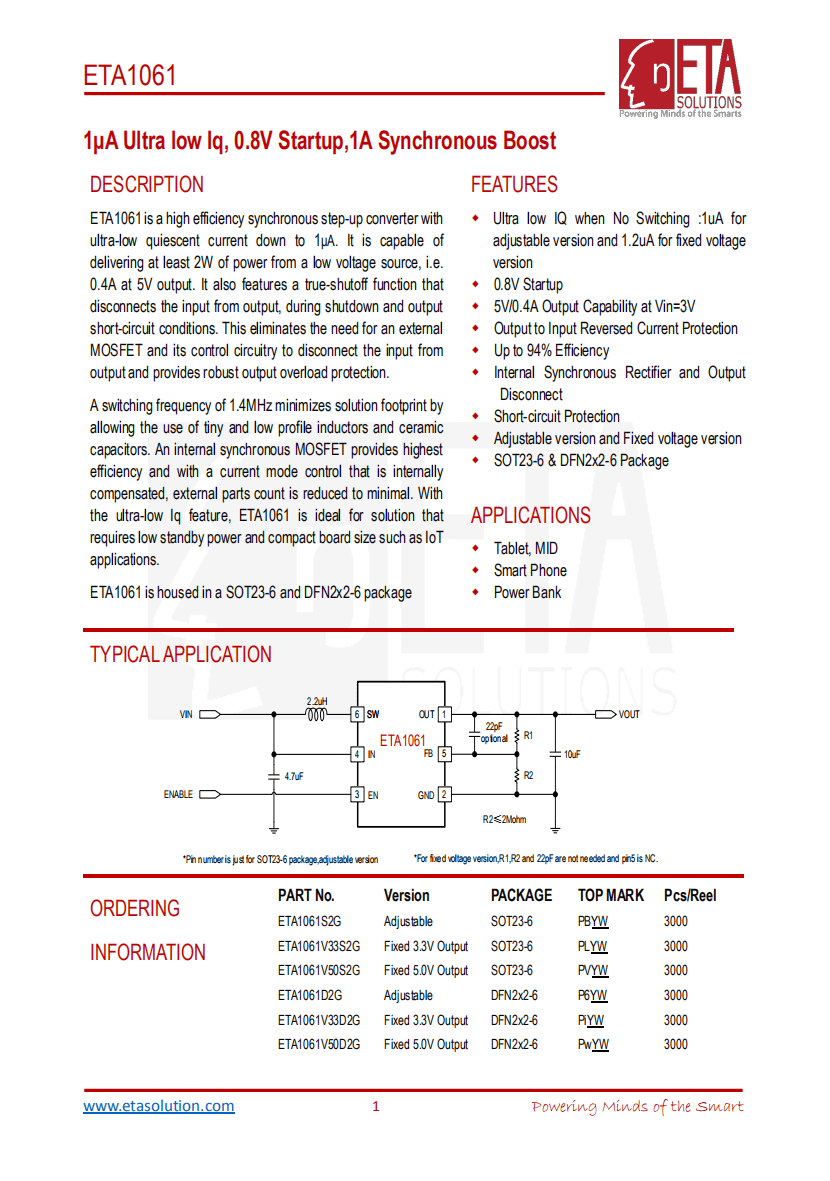

钰泰半导体ETA1061详细资料 。
文章图片

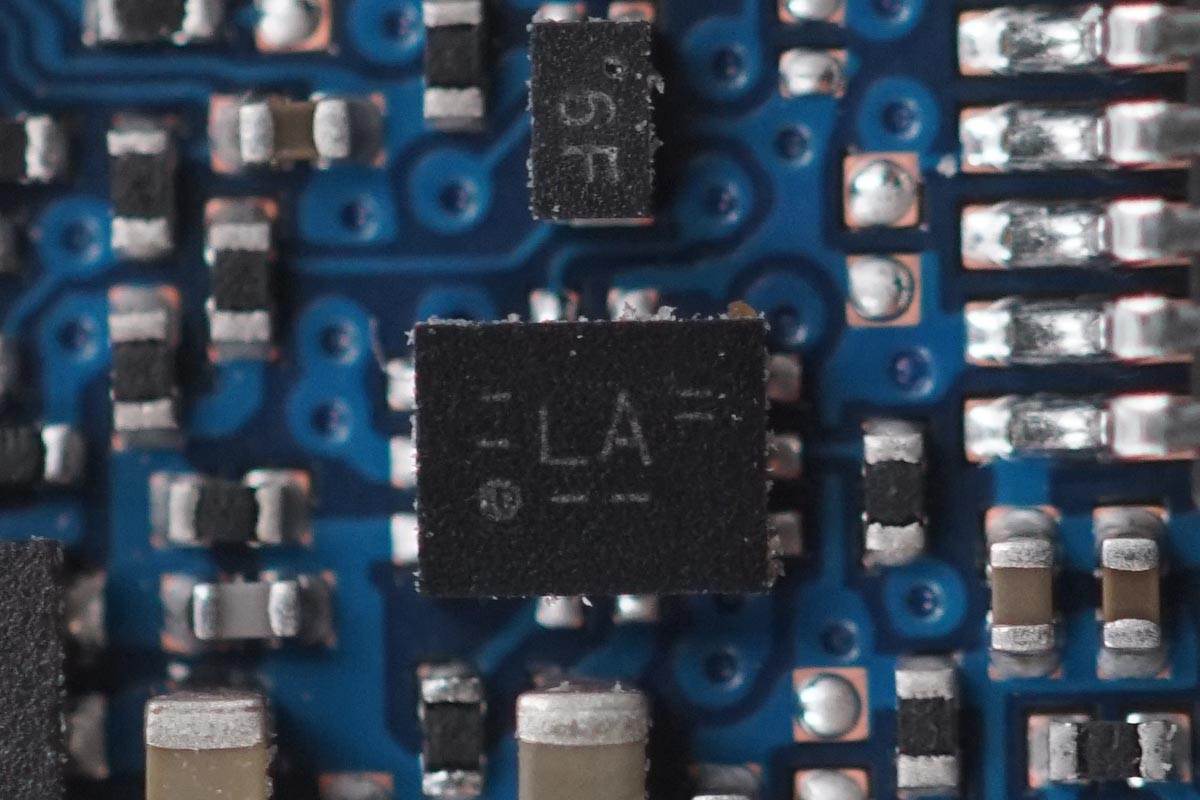

NXP NX5L2750CGU 模拟开关 ， 支持模拟和数字应用 。
文章图片

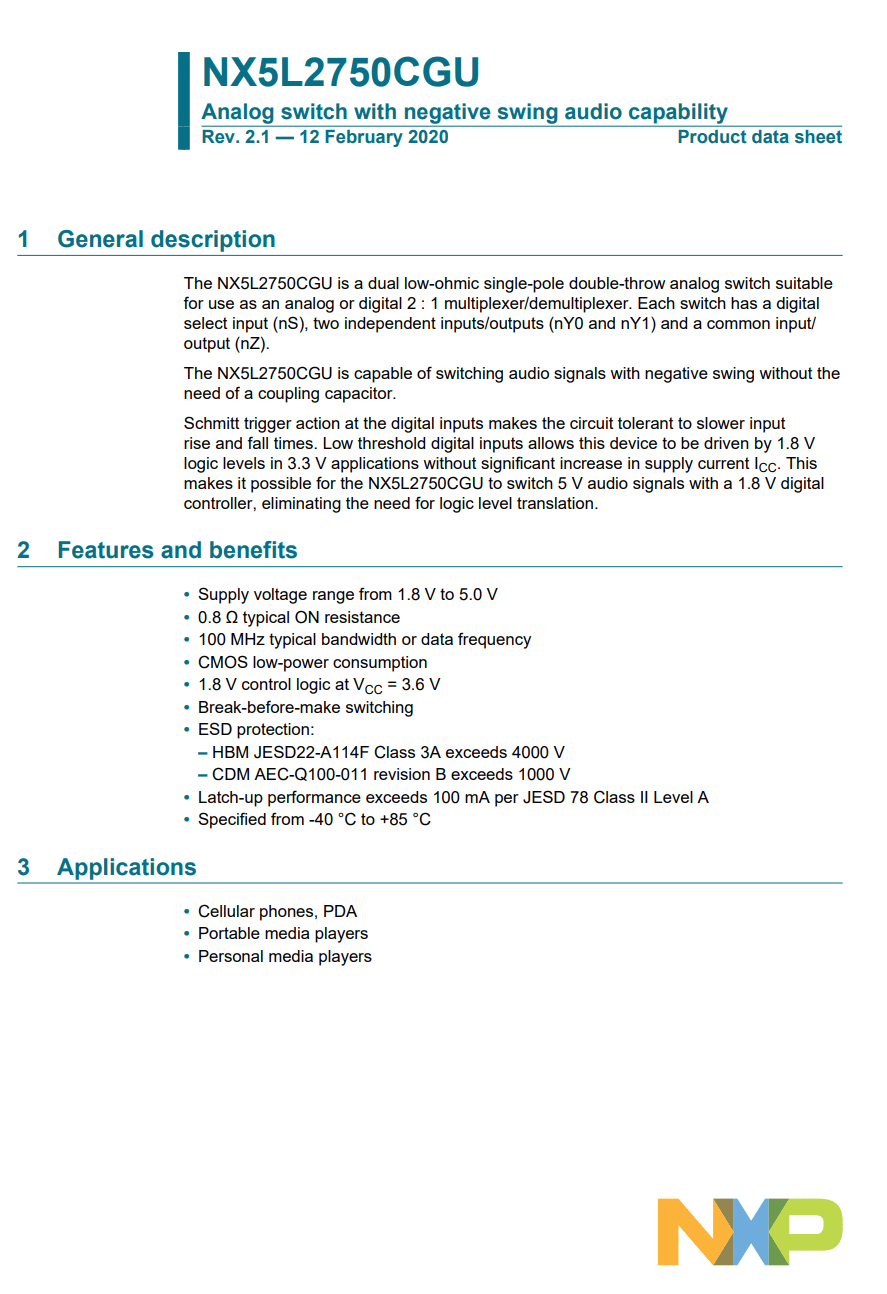

NXP NX5L2750CGU 详细资料 。
文章图片

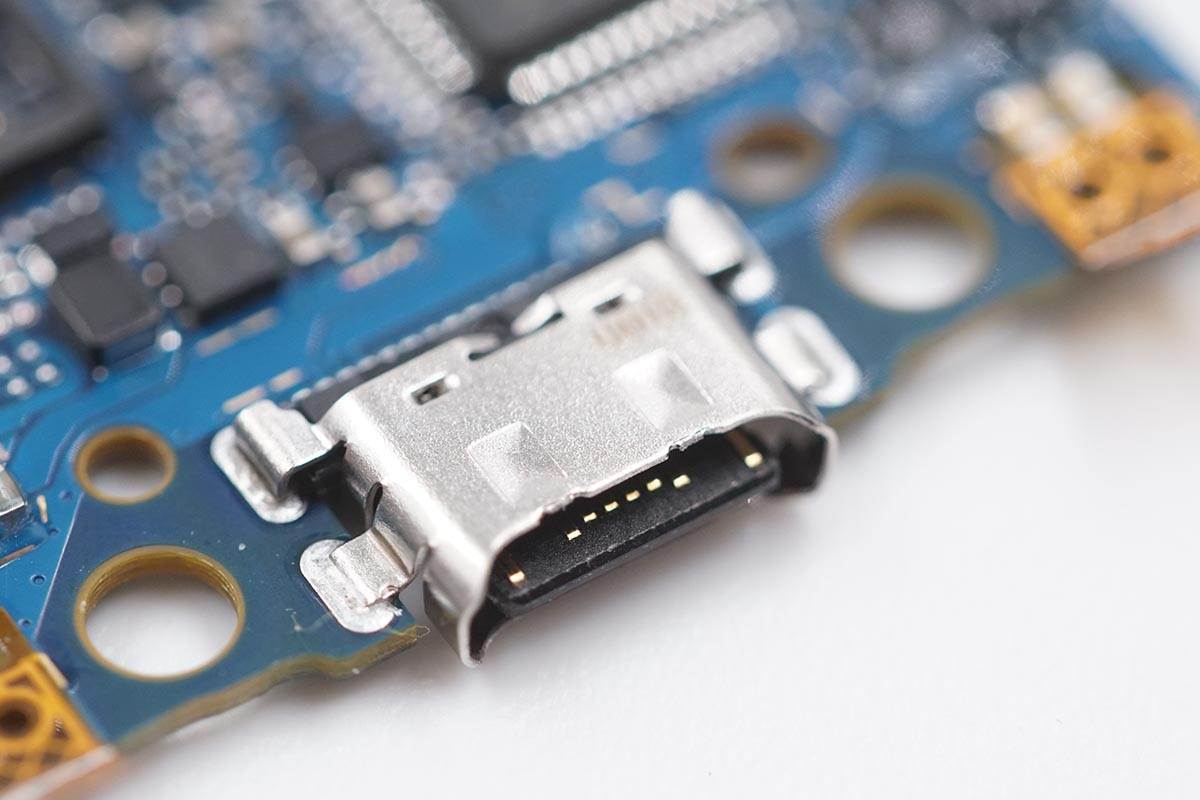

Type-C充电接口母座特写 ，
文章图片

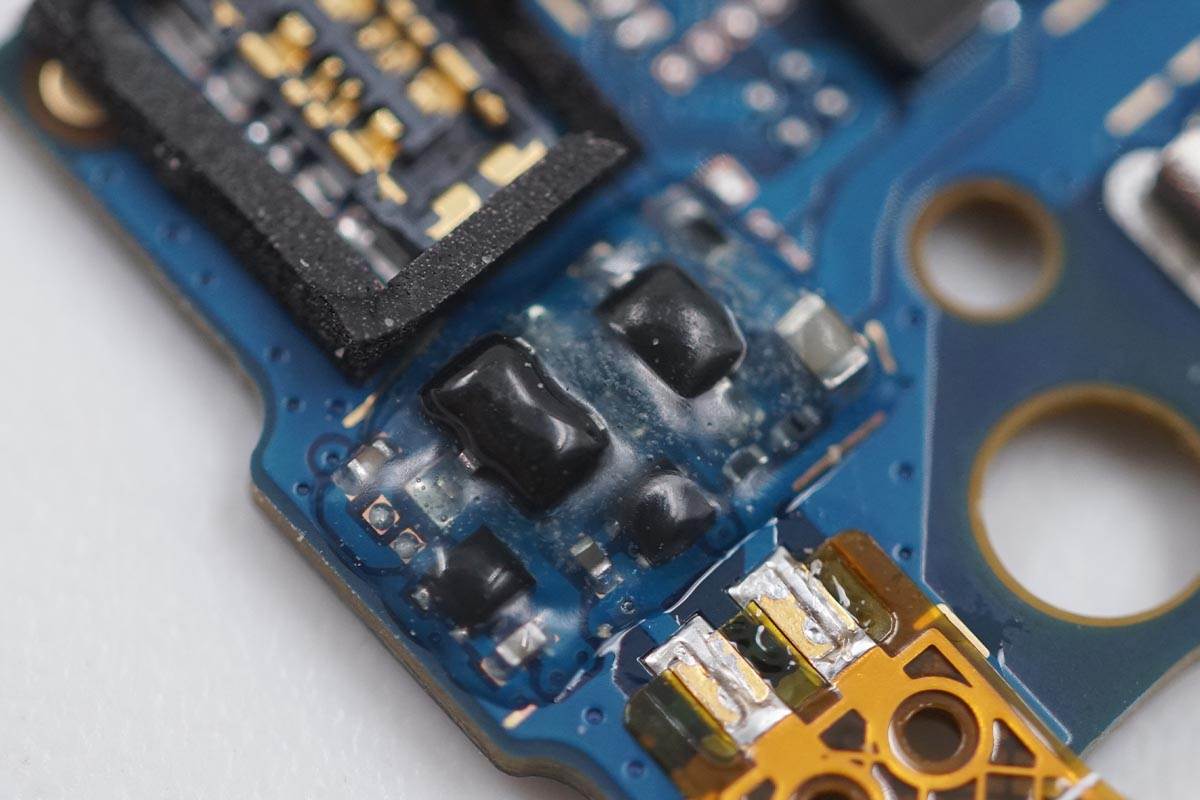

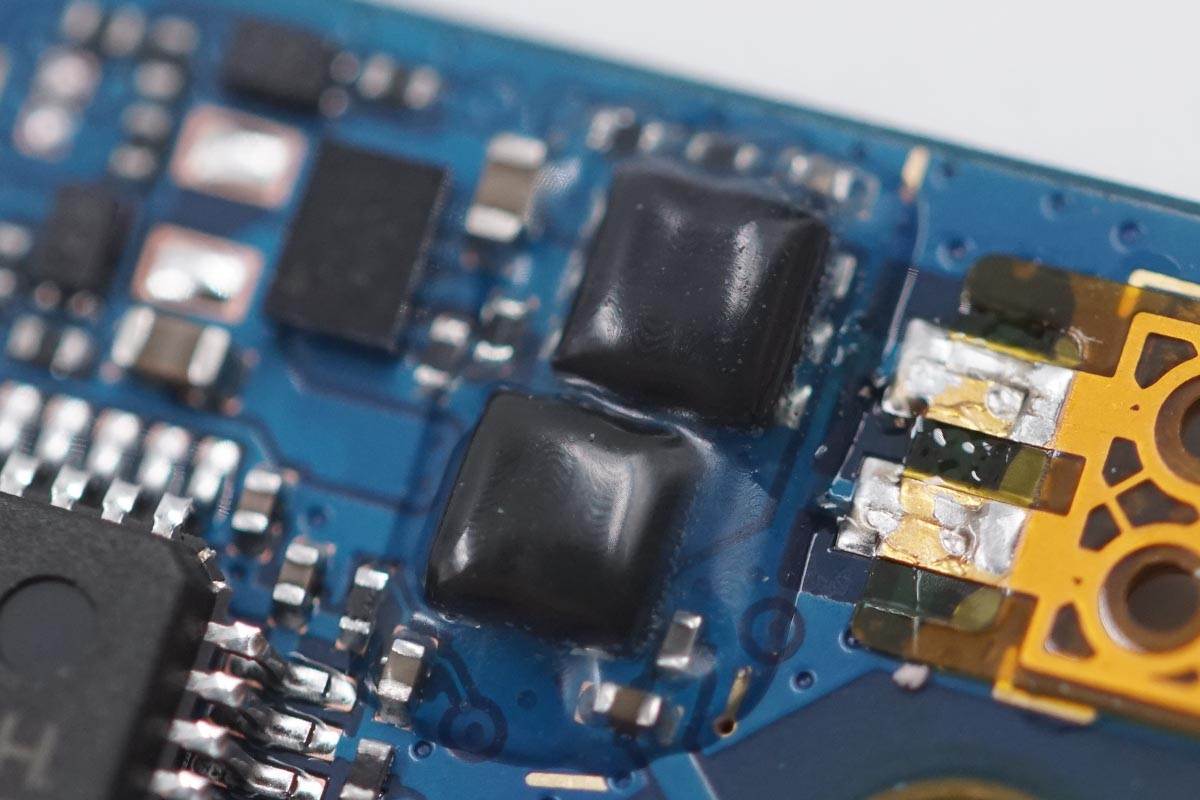

为耳机充电的排线接口旁有多颗电源管理IC被黑色硬质胶水覆盖 。
文章图片
另外一侧同样采用黑色硬质胶水覆盖 。
文章图片

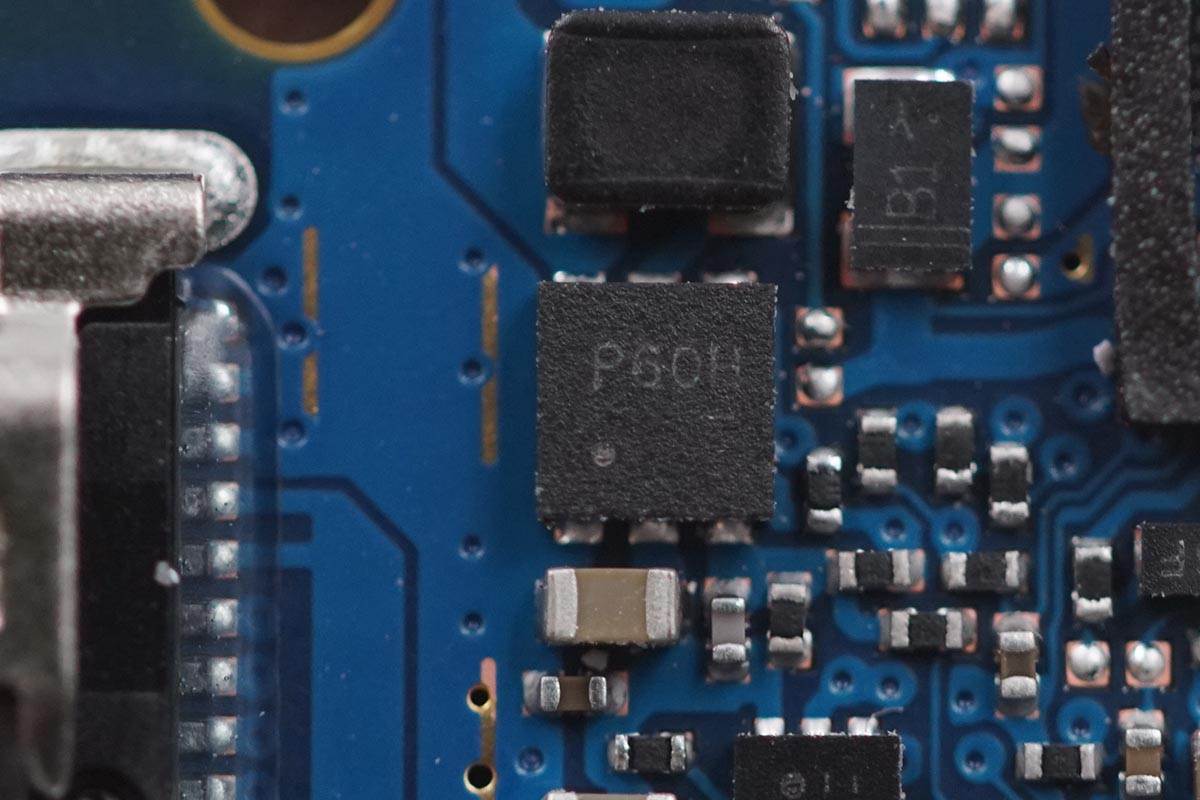

充电盒输入端采用了WillSemi韦尔半导体ESD56241D18 TVS二极管 ， 进行输入过压保护 。
文章图片

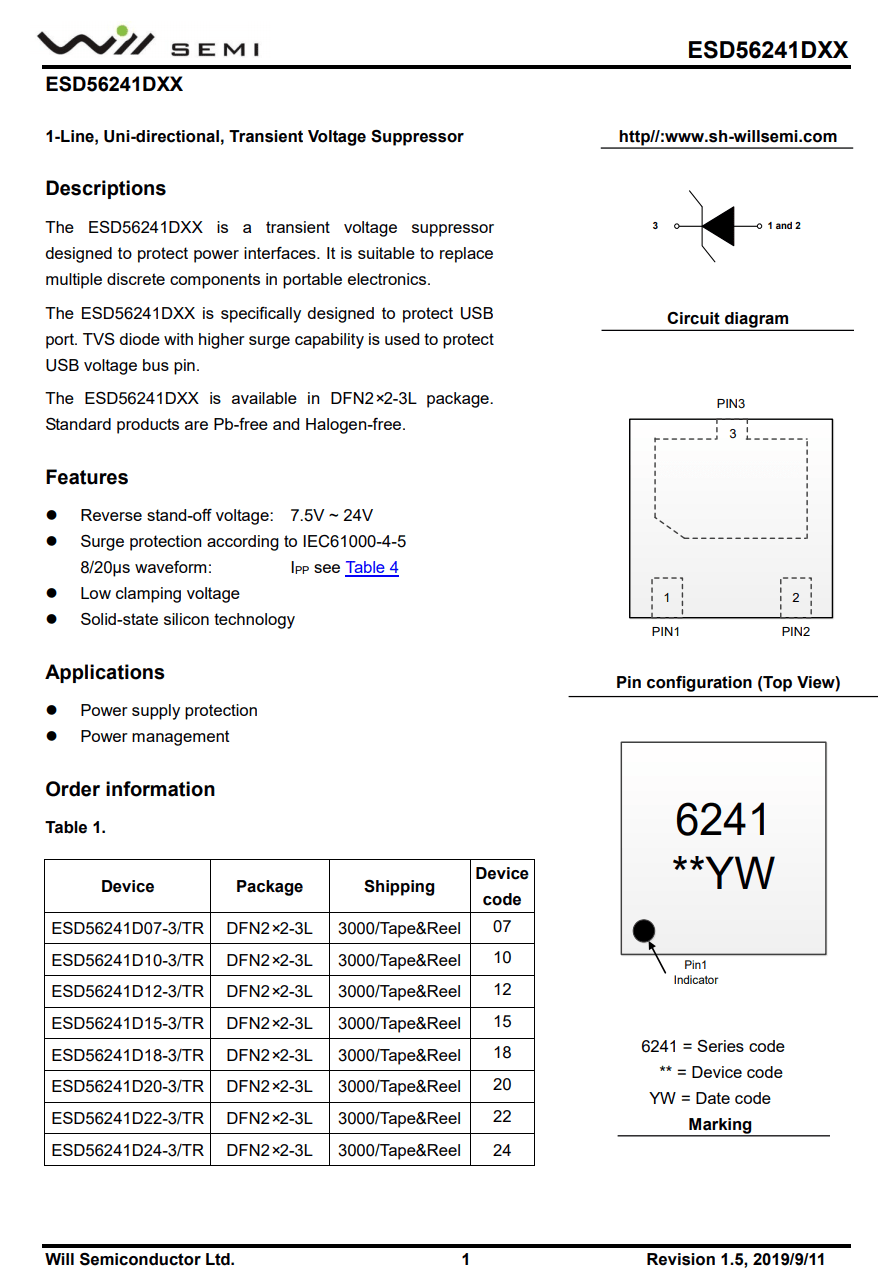

Willsemi韦尔半导体ESD56241D18 详细资料图 。
耳机拆解
文章图片

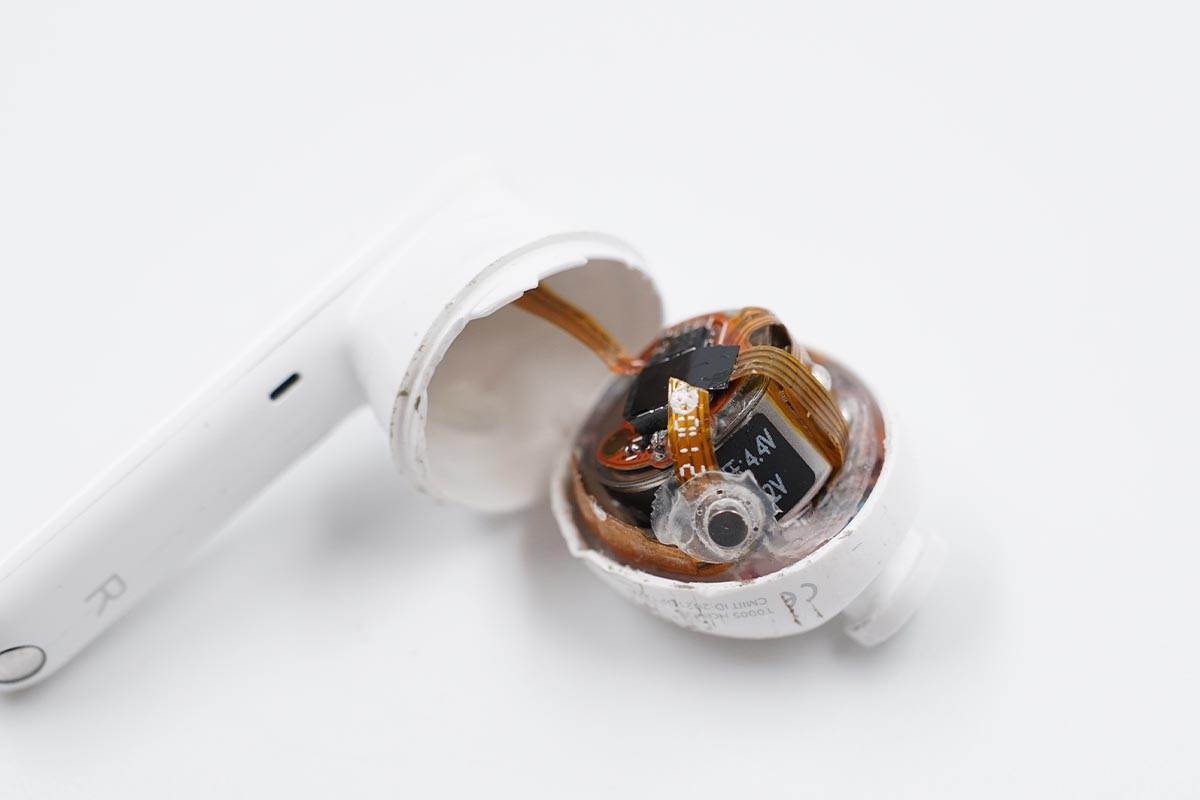

进入荣耀 Earbuds 2 SE 耳机拆解部分 ， 沿合模线撬开耳机头 ， 内部排线环绕电池设置 ， 电池和扬声器之间通过透明塑料件隔离 。
文章图片

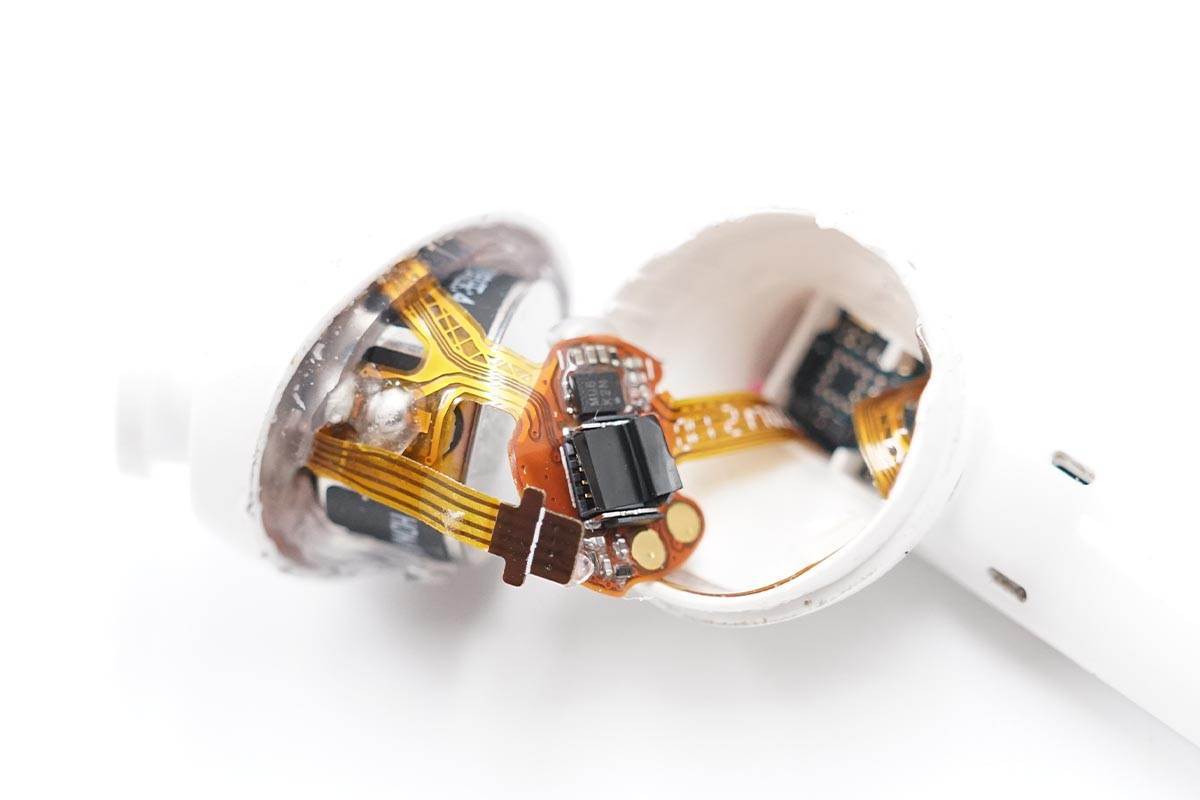

耳机内部 ， 扬声器通过排线插座与电池FPC排线连接 ， 然后再通过排线和BTB连接器与主板连接 。
文章图片

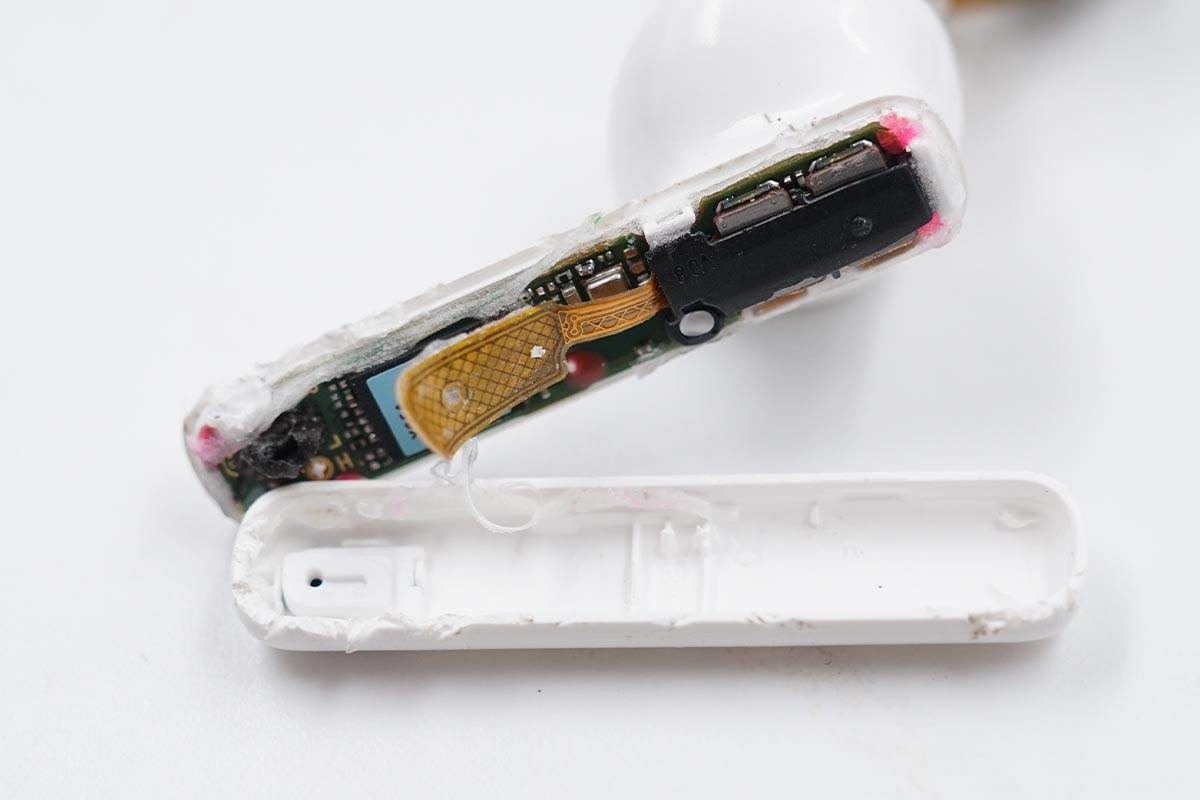

撬开耳机柄背板 ， 外侧触摸检测传感器通过BTB连接器连接主板 ， 连接器上设置有盖板固定 。
文章图片

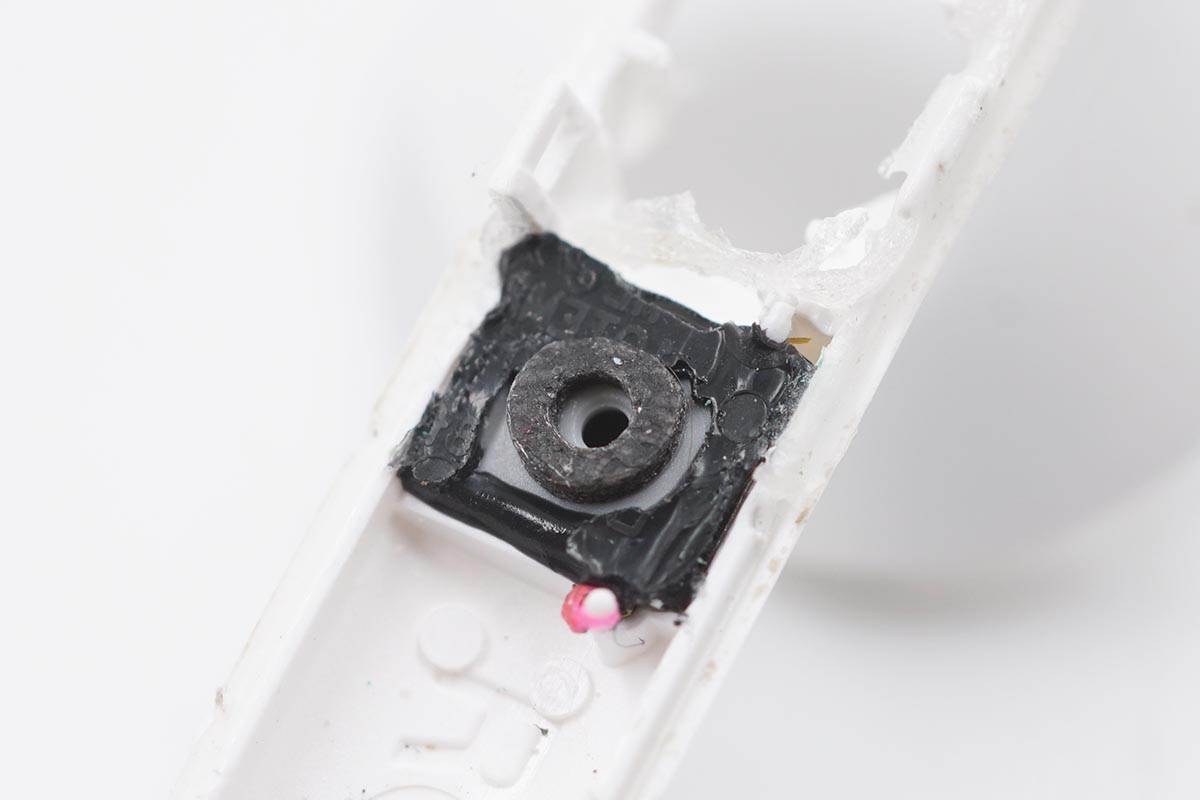

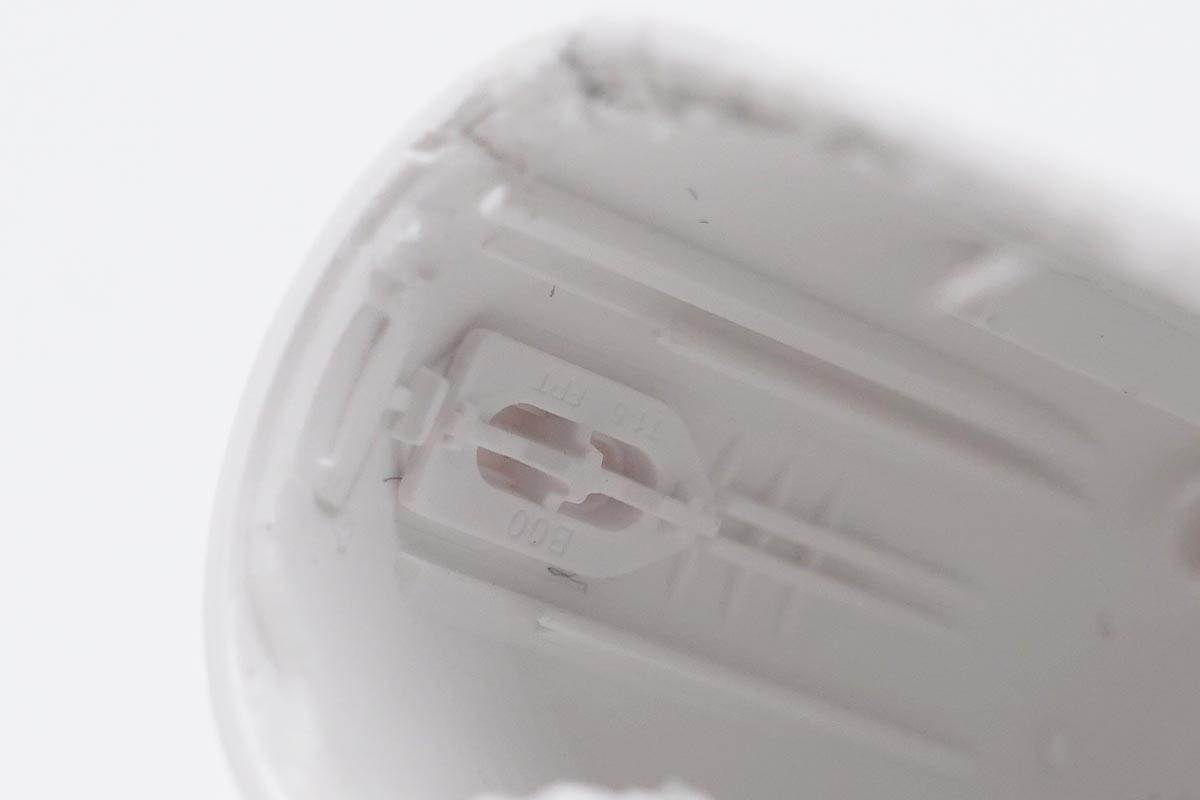

背板内侧麦克风开孔设置有单独的声学导音孔结构 ， 提升收音性能 ， 内部细密防尘网覆盖 ， 防止异物进入 。
文章图片

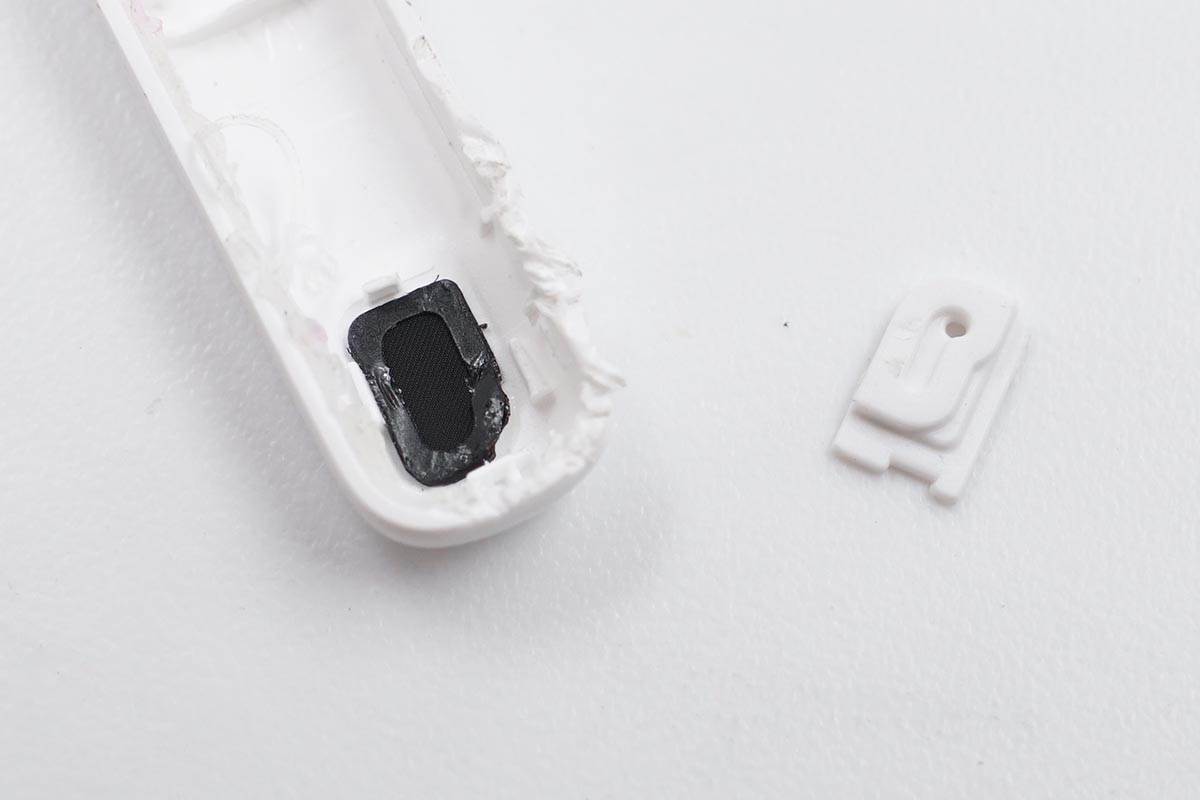

降噪麦克风声学导音孔结构特写 。
文章图片
挑开所有BTB连接器 。
文章图片

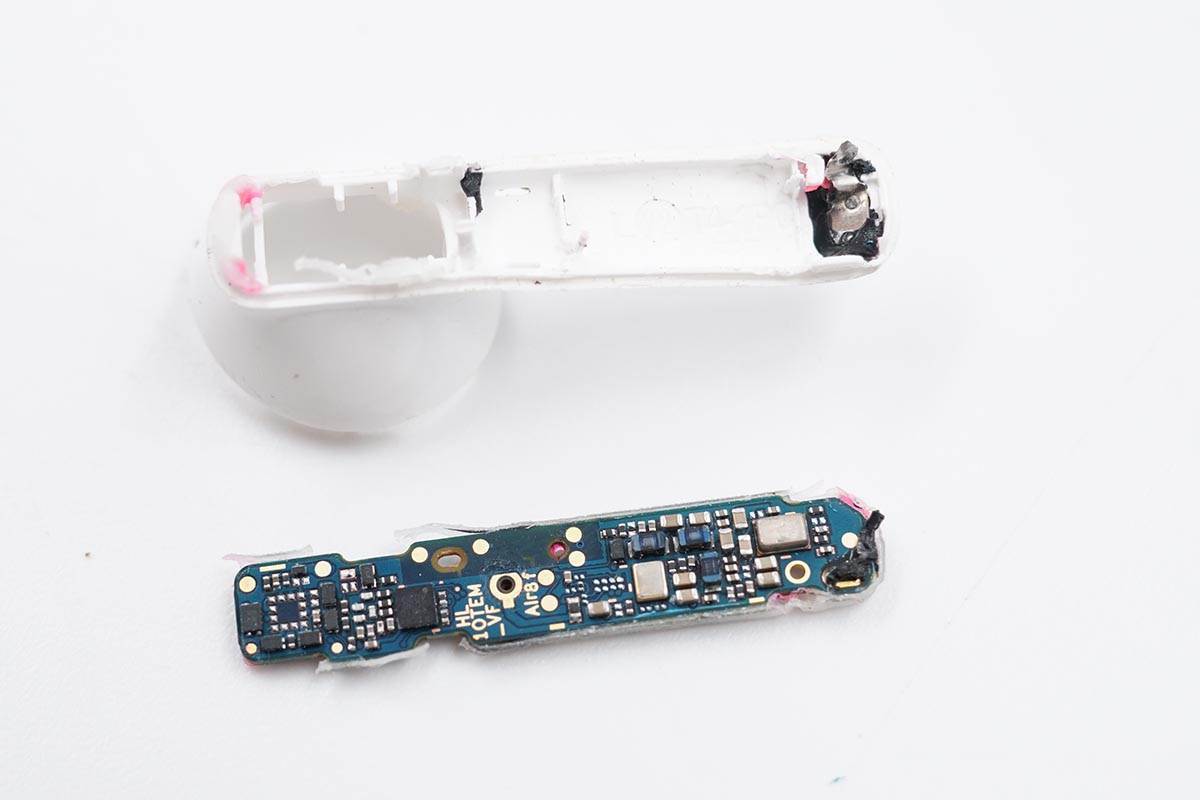

取掉主板 。
文章图片

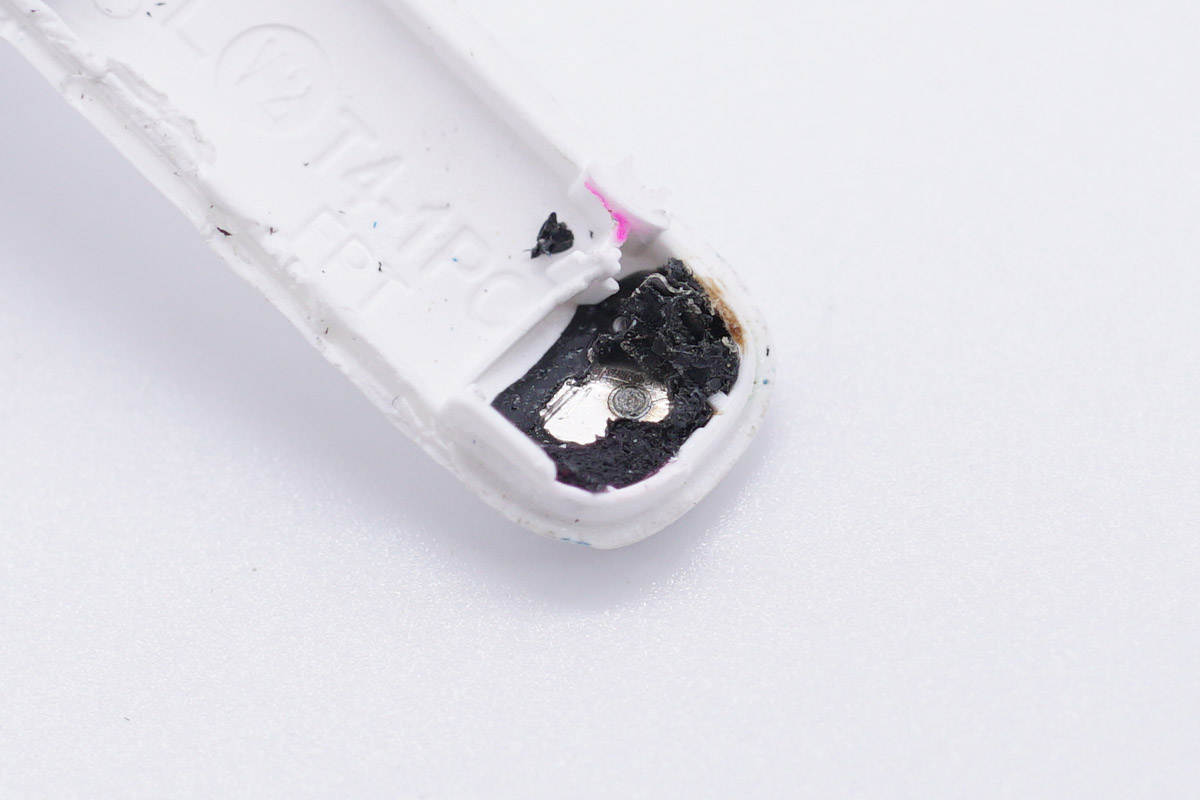

耳机柄底部为耳机充电的金属触点特写 。
文章图片

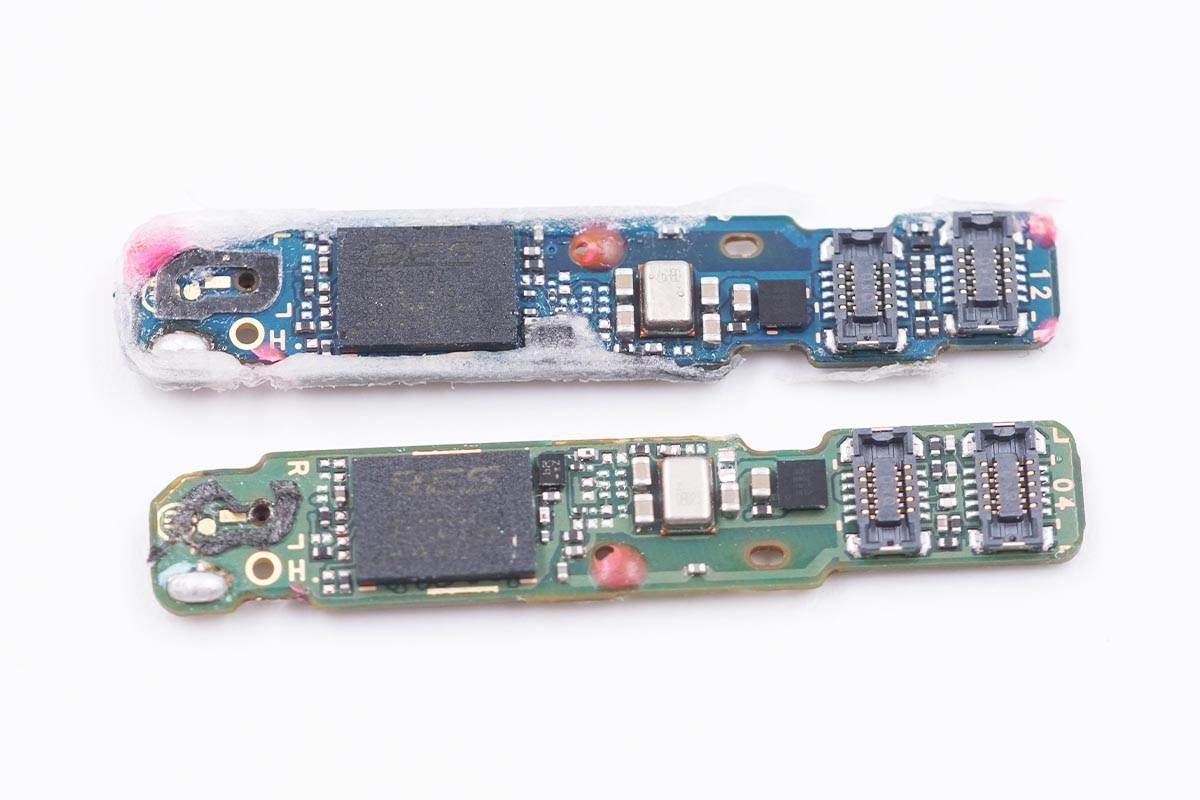

左右耳机主板采用了不同的颜色加以区分 。
文章图片

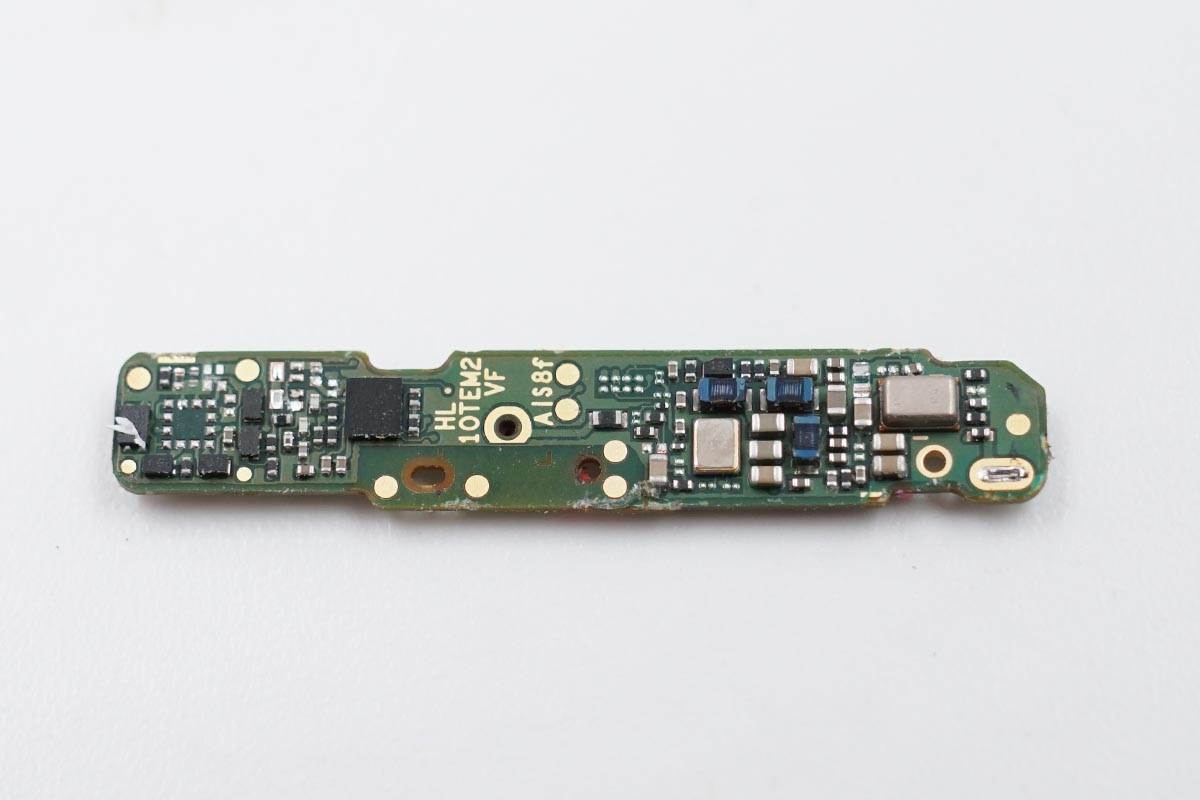

主板正面电路一览 。
文章图片
主板背面电路一览 。
文章图片

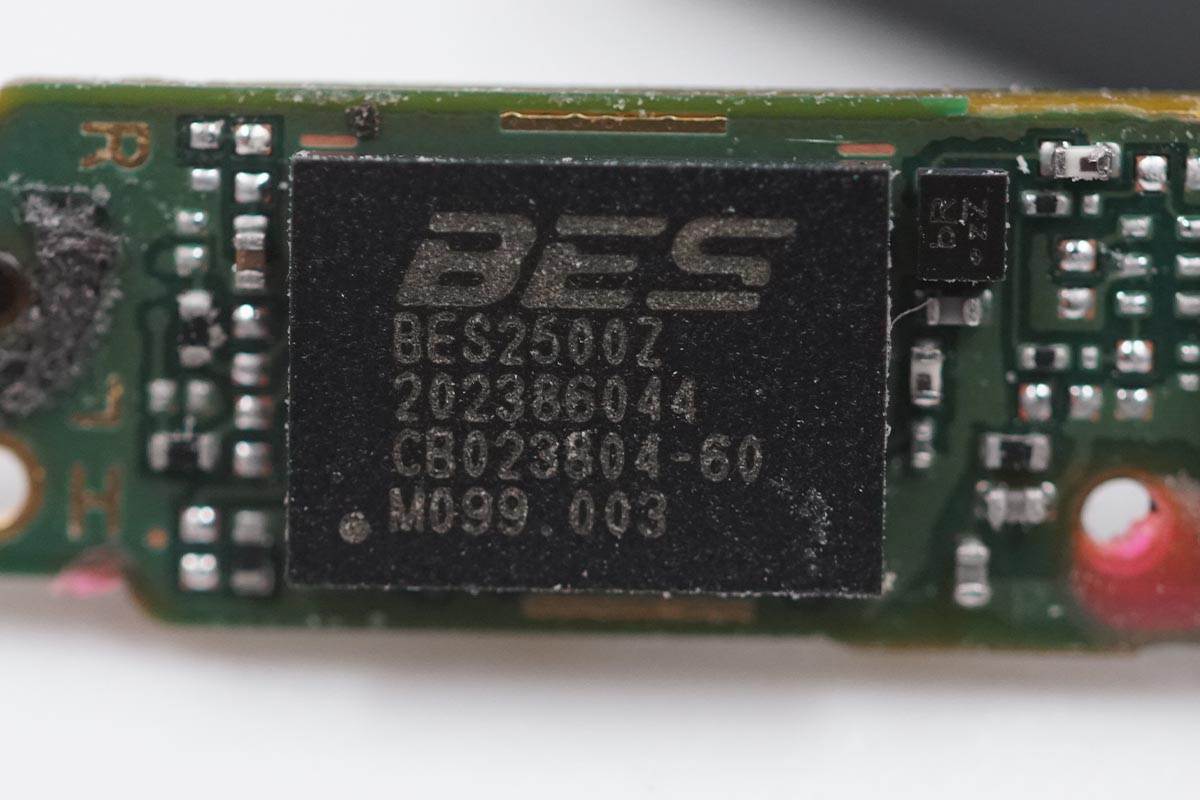

BES恒玄 BES2500Z 超低功耗蓝牙音频SoC ， 支持最新的蓝牙5.2标准 。 超低系统功耗 ， 有效提升了耳机的单次续航时间 。
恒玄BES2500系列是一颗双核数字蓝牙降噪芯片 ， 其后缀不同配置也不相同 ， 由厂商定制 。 此前OPPO Enco X真无线降噪耳机也采用了此系列芯片 。
据我爱音频网拆解了解到 ， 目前已有三星、小米、OPPO、JBL、万魔、荣耀、百度、一加、传音等品牌的真无线耳机大量采用了恒玄的蓝牙音频芯片 。
文章图片
丝印bR的蓝牙信号滤波器 。
文章图片

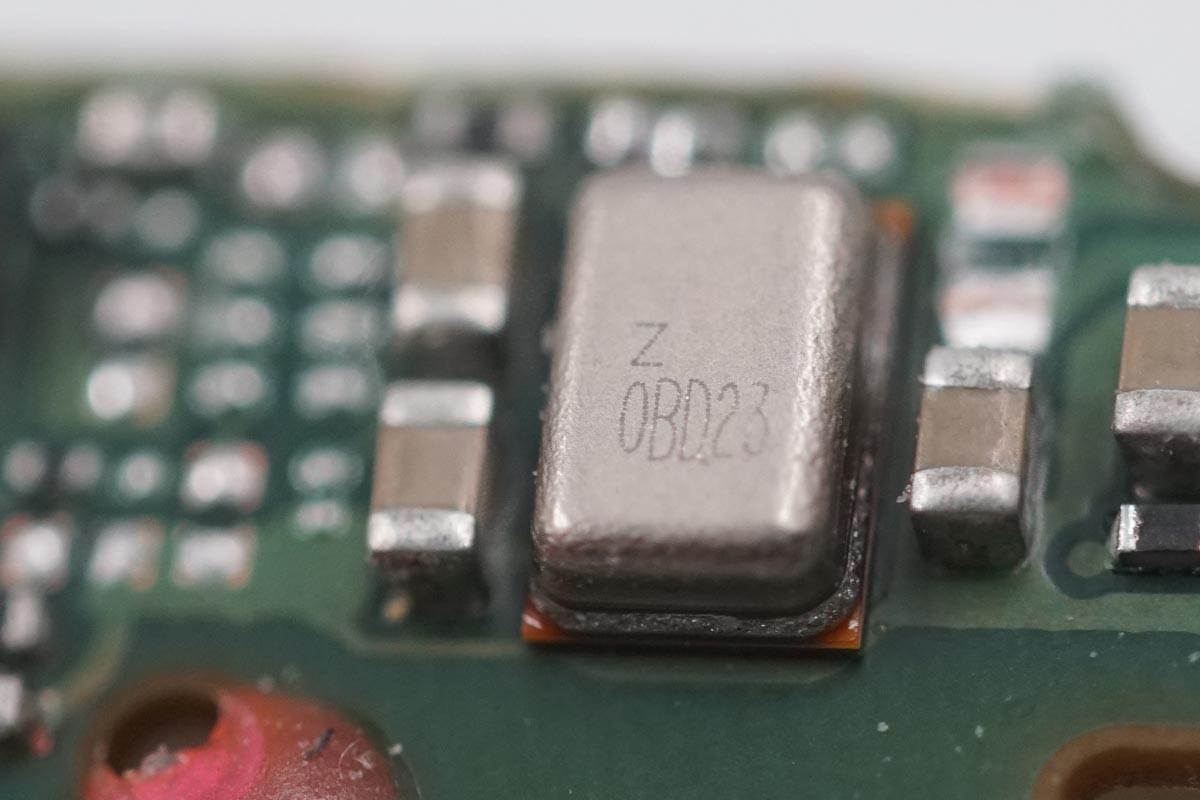

镭雕Z0BD23的MEMS硅麦克风 ， 用于主动降噪、环境音透传和通话降噪功能拾取外部环境声音 。
文章图片

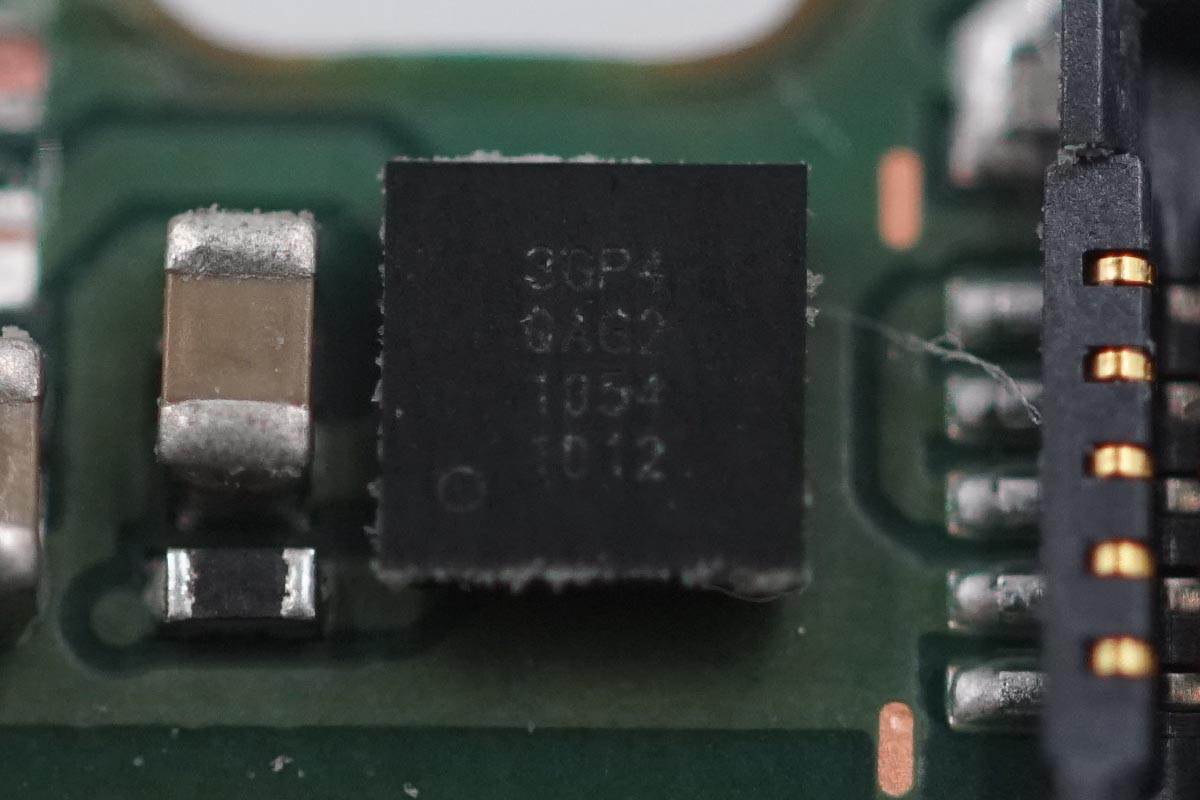

Awinic艾为 AW32001A 锂电池充电IC ， 与充电盒内的充电芯片为同一种型号 。
文章图片
GOODiX汇顶科技GH610 ， 支持入耳检测和触控2合1的解决方案 。 汇顶科技GH61x系列芯片 ， 采用人体电容检测专利技术 ， 可以辅助真无线耳机实现自动休眠、自动唤醒、主从切换、音乐自动启停等功能 ， 提升用户体验 ， 同时支持触控、滑动音量调节等丰富的人机交互功能 。 芯片内部集成PMU、MCU ， 算法在片上独立运行 ， 直接向主控上报事件 ， 无需主控做数据处理 。
据我爱音频网拆解了解到 ， 目前已有JBL、一加、OPPO、realme、vivo、百度、万魔等品牌的多款TWS耳机采用了汇顶的这项入耳检测和触控2合1方案 。
文章图片

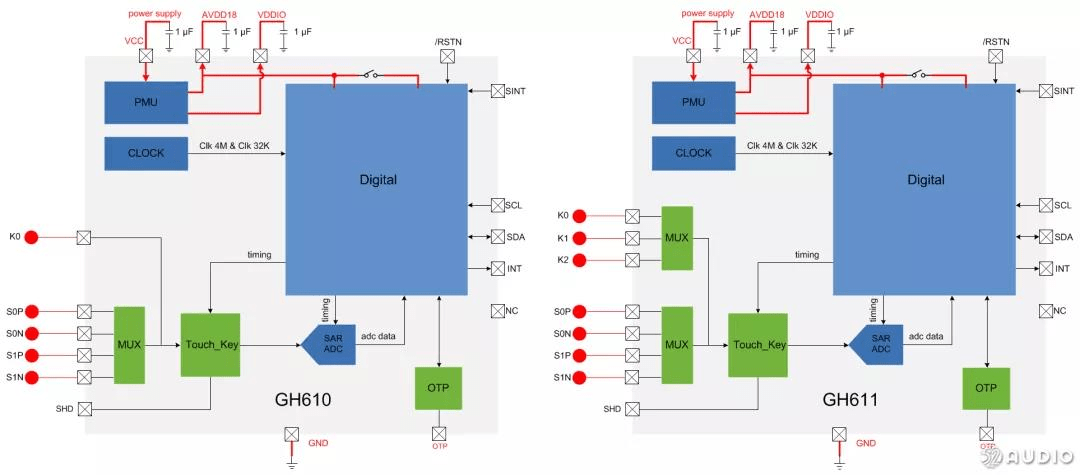

GOODiX汇顶科技GH610/611系统框图 。
文章图片
丝印AGOV的霍尔元件 。
文章图片

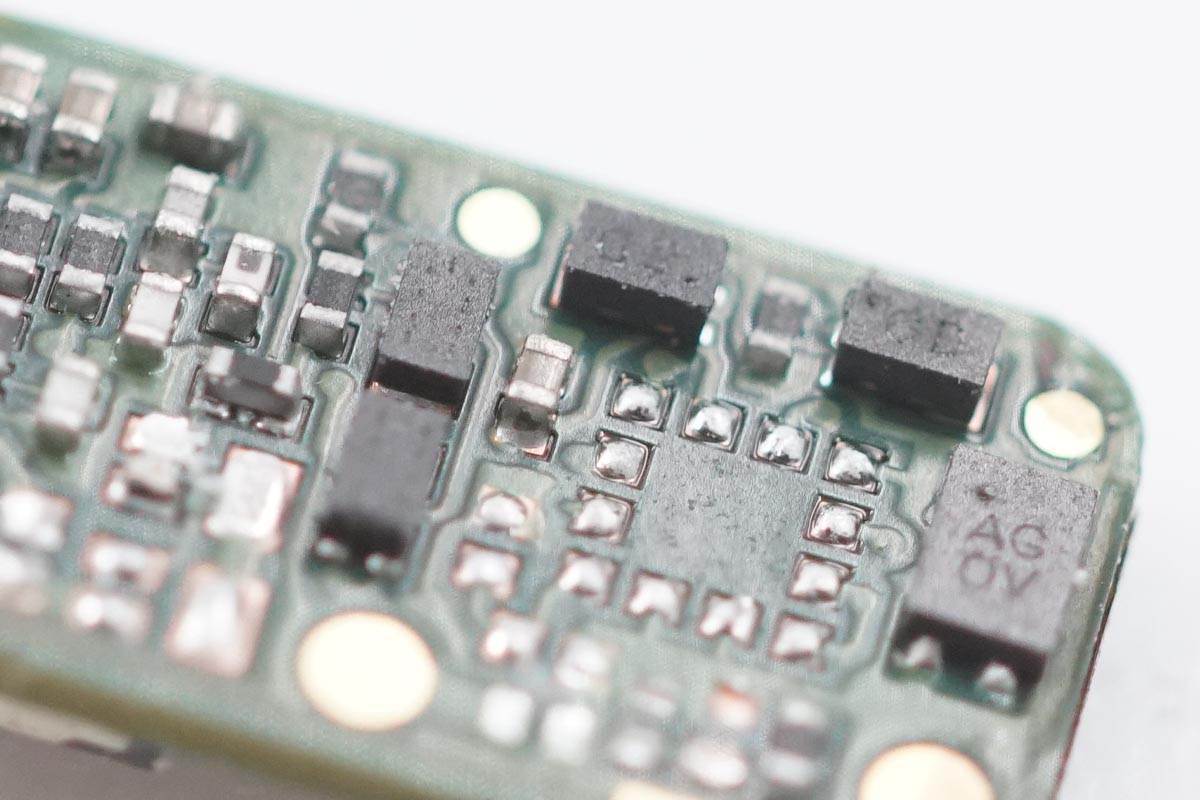

主板上预留的加速度传感器焊盘 。
文章图片
为蓝牙芯片提供时钟的晶振 。
文章图片

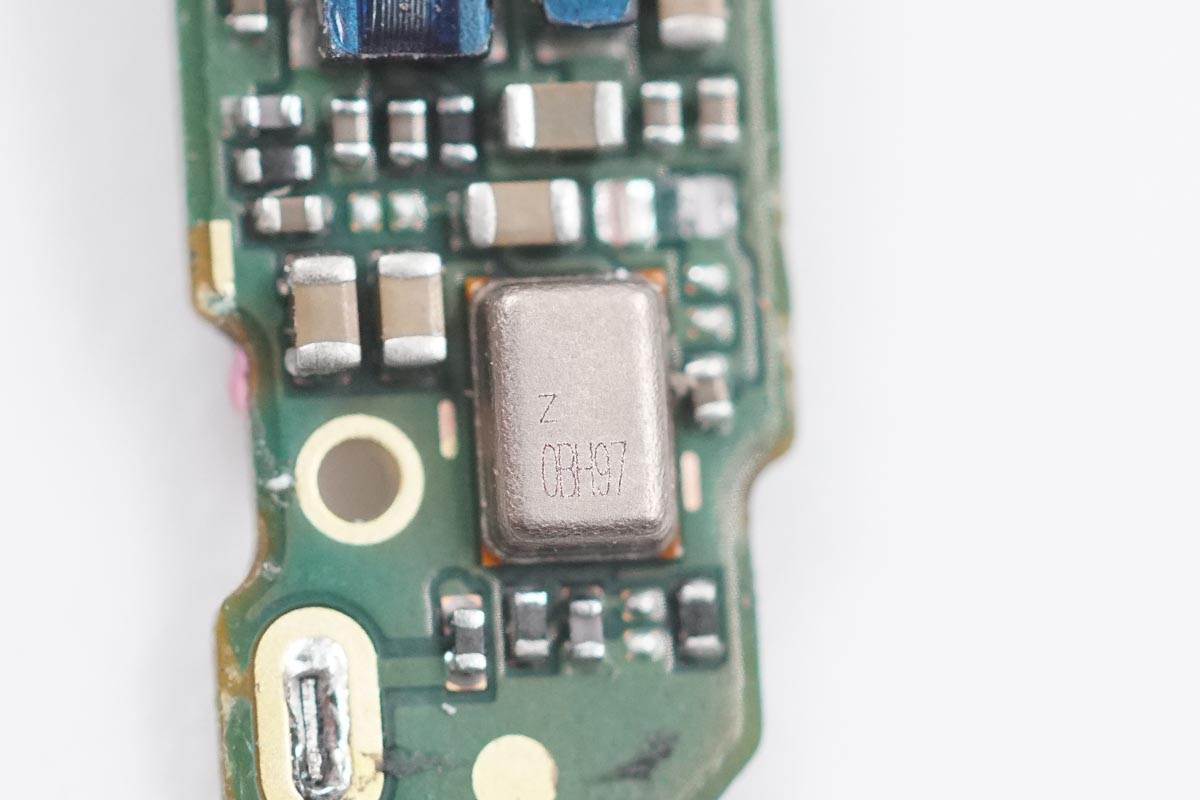

镭雕Z0BH97的MEMS硅麦 ， 用于语音通话拾音 。
文章图片

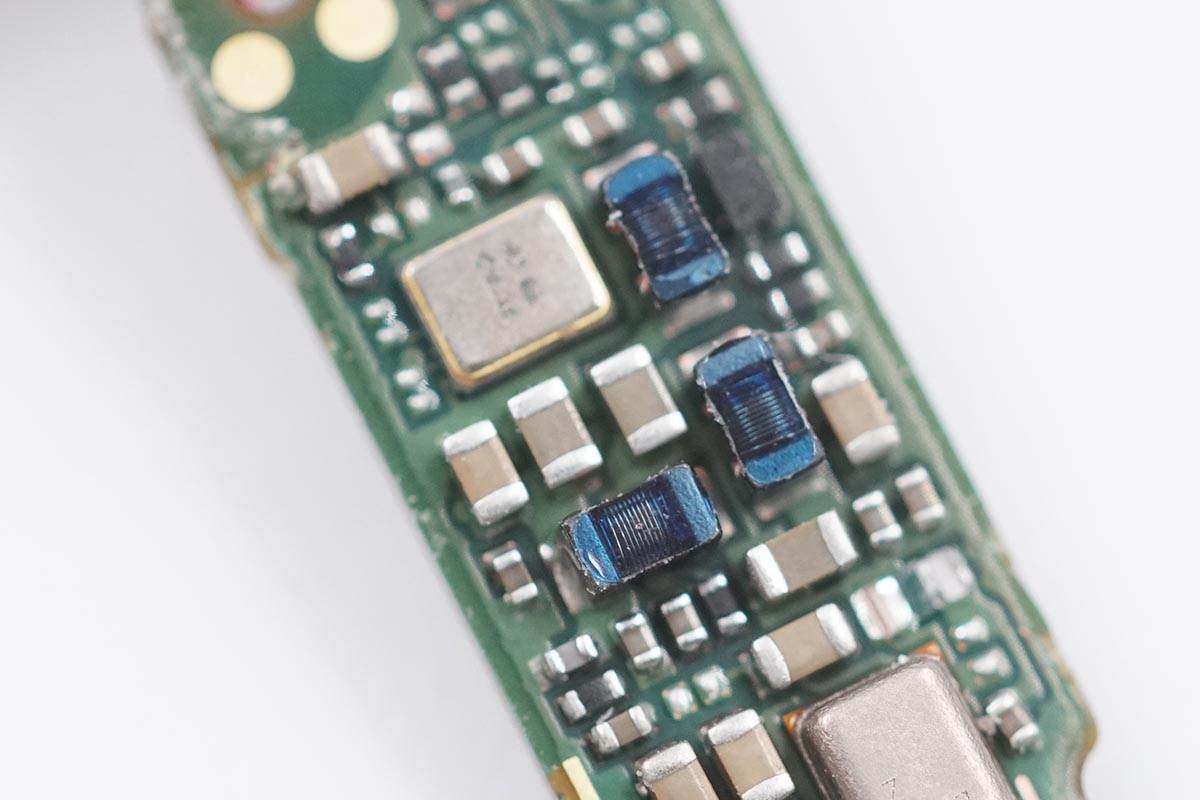

主控芯片外围三颗功率绕线电感用于主控芯片内部降压 。
文章图片
板载蓝牙天线特写 。
文章图片

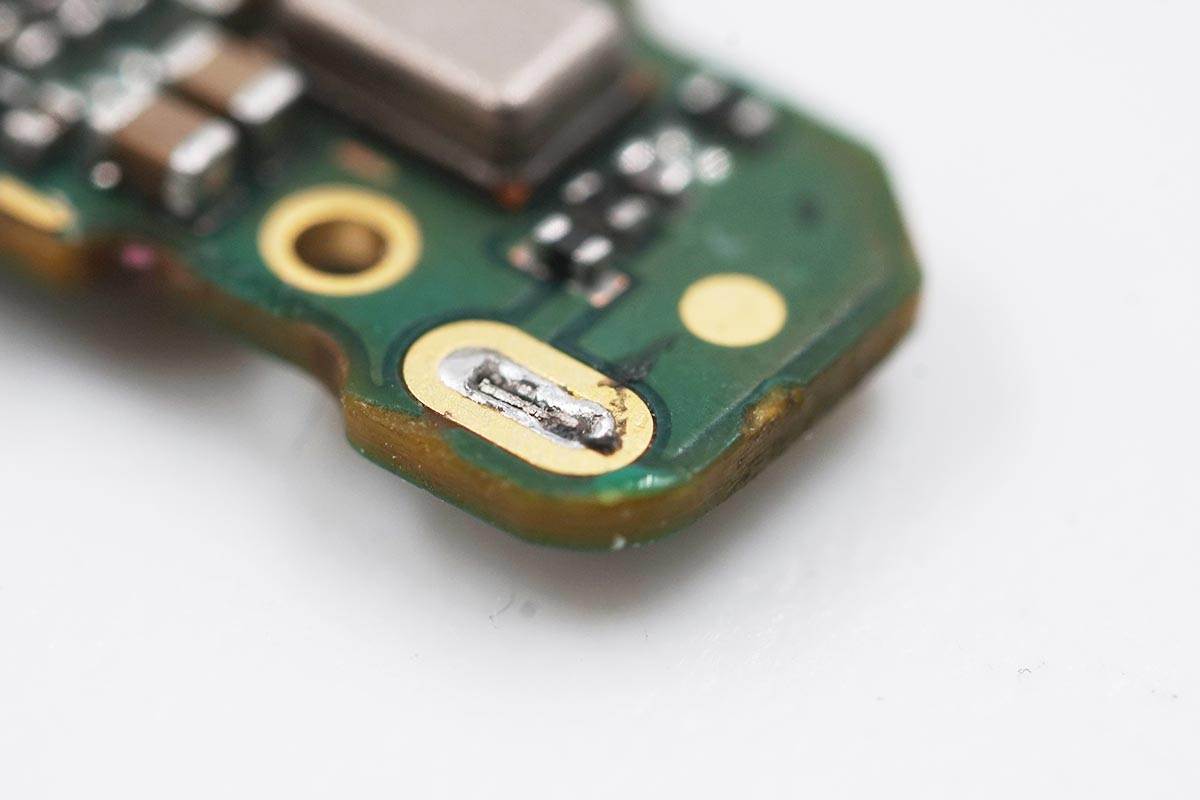

与充电触点连接的焊点 。
文章图片

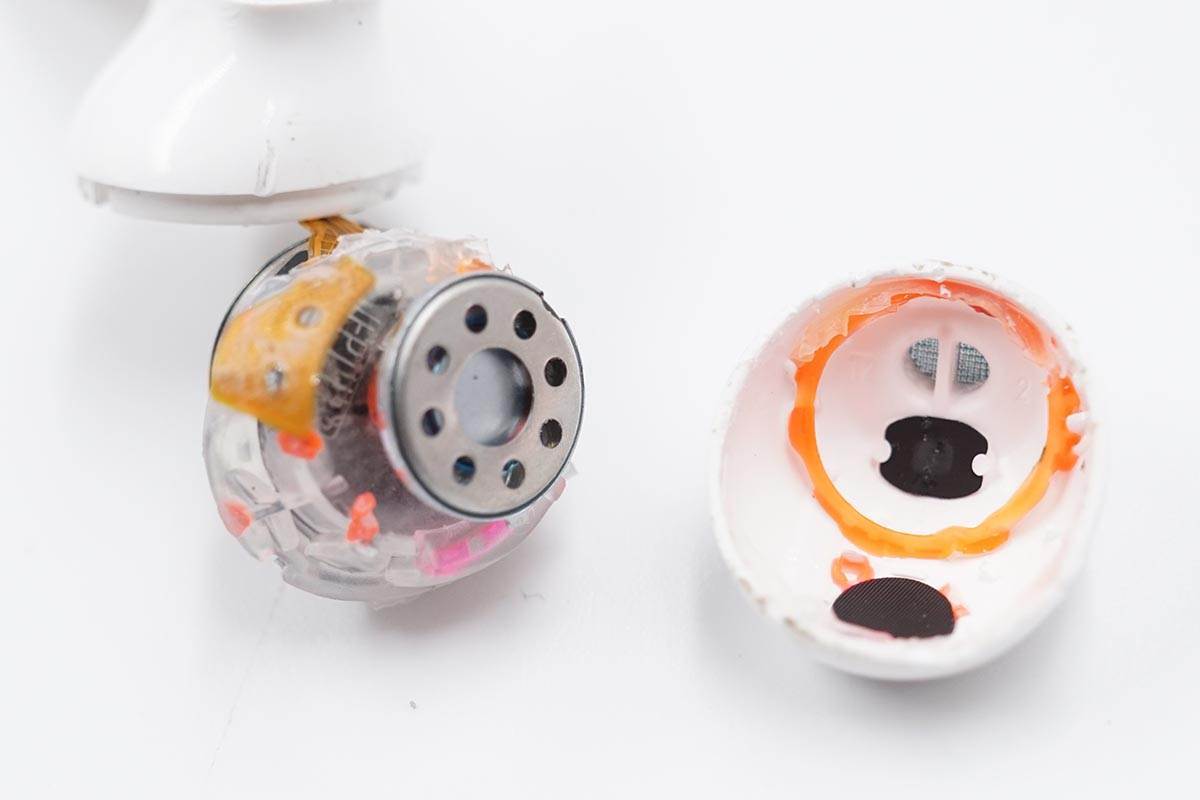

前腔内部主要有扬声器、电池和入耳检测传感器位于的FPC排线 。
文章图片

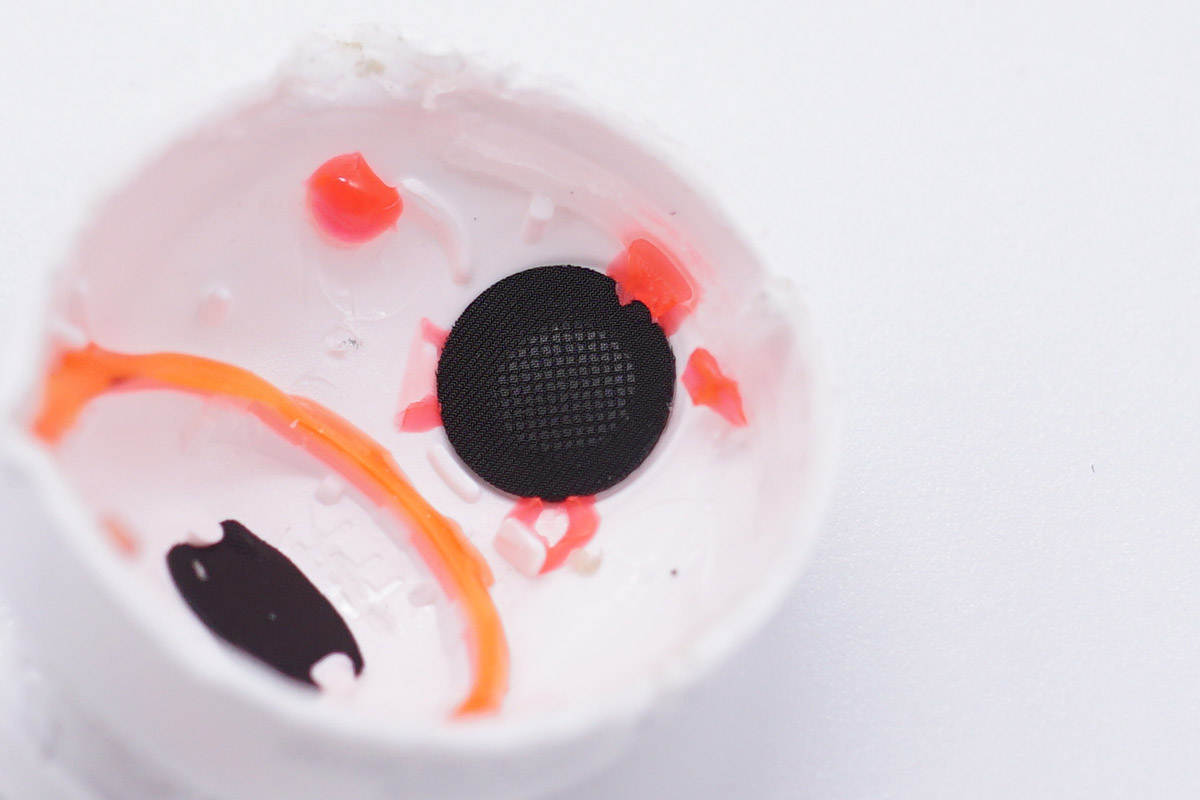

前腔泄压孔内侧特写 ， 有细密防尘网覆盖 。
文章图片
扬声器通过胶水黏在透明塑料件背部 ， 扬声器背部排线穿过透明件与电池排线连接 。
文章图片

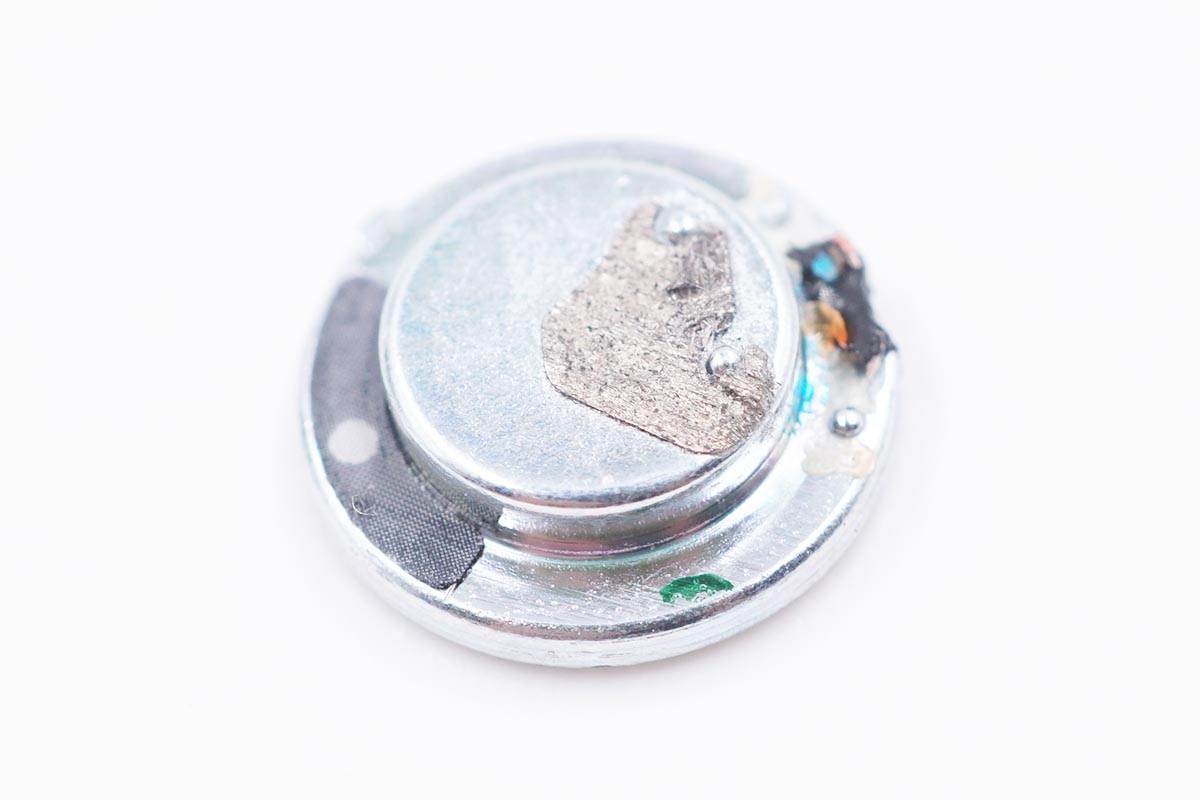

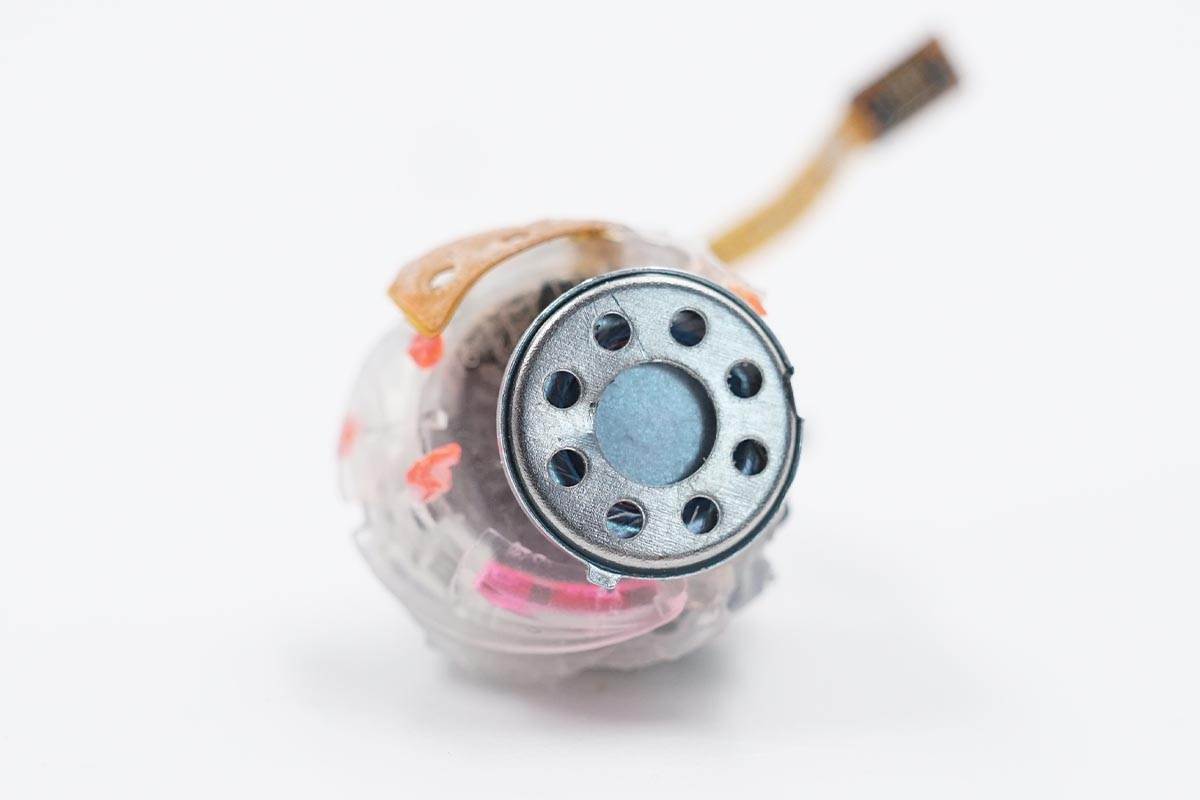

扬声器背部特写 ， 边缘设置有调音孔 。
文章图片

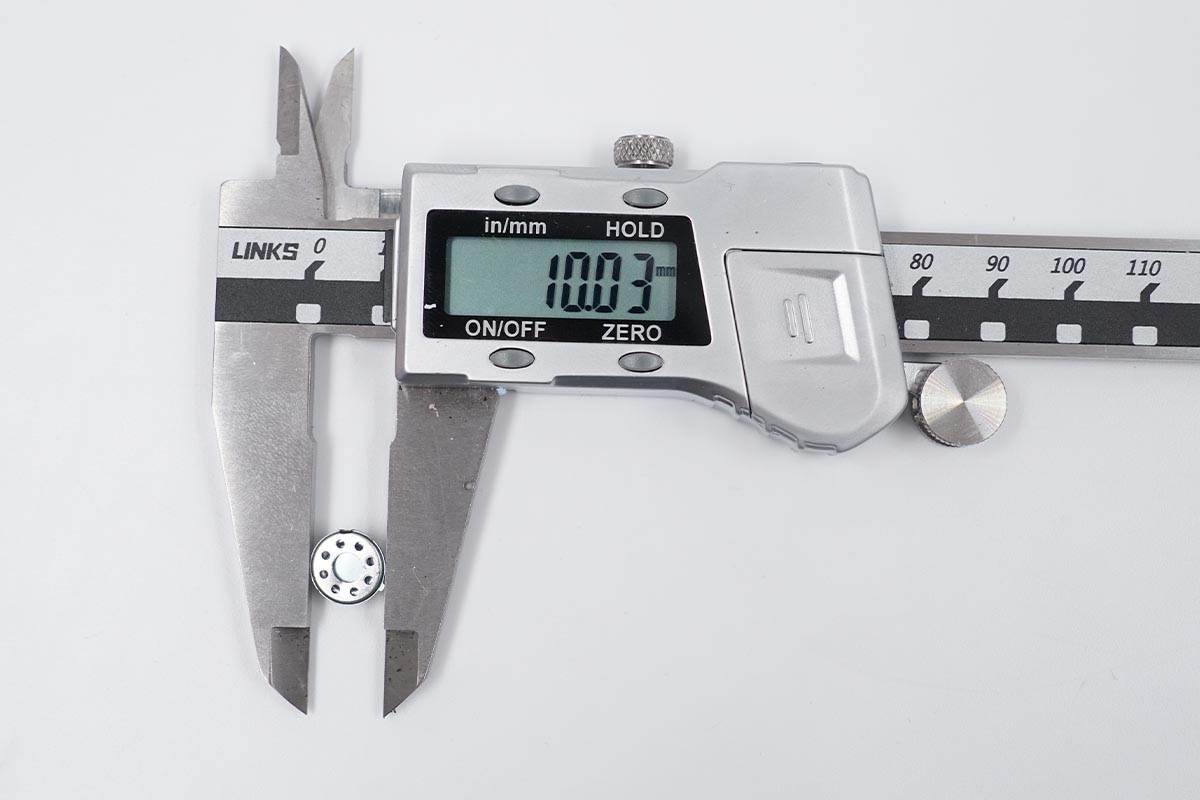

经我爱音频网实测 ， 扬声器单元尺寸约为10mm ， 与官方宣传一致 。
文章图片

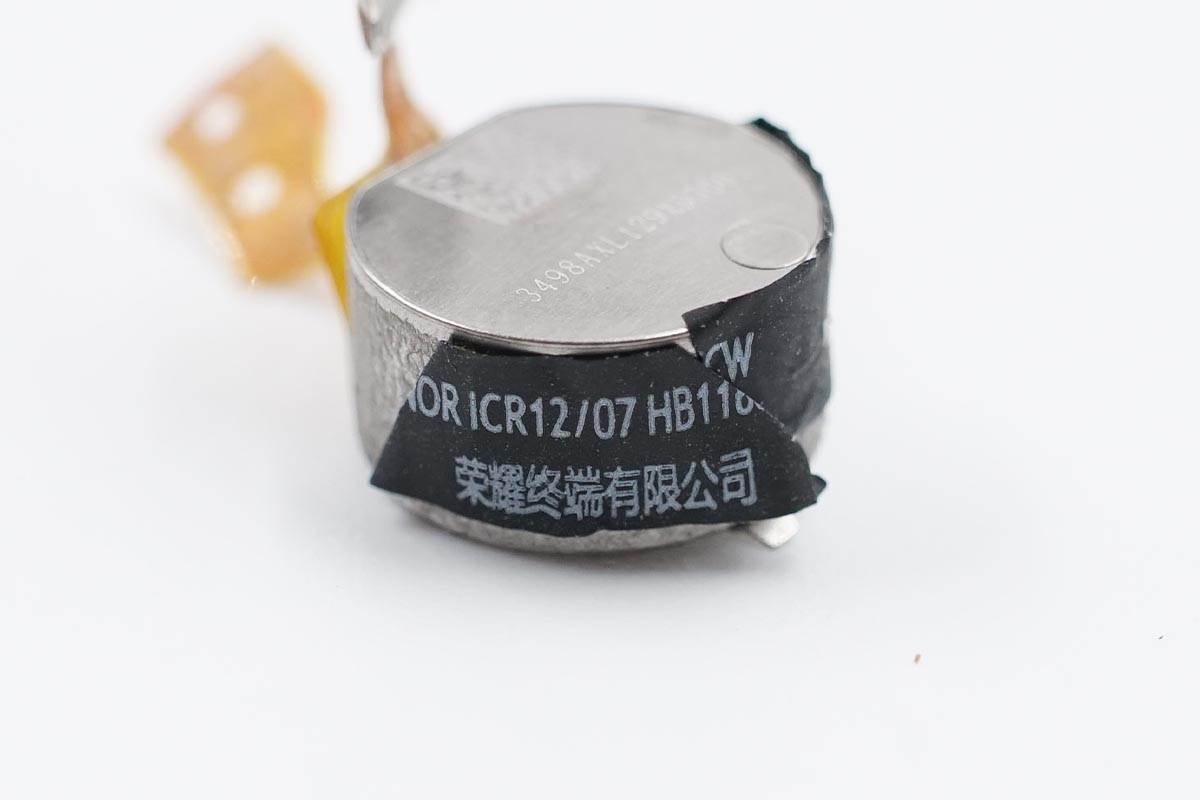

取出钢壳扣式电池 ， 电池标签上信息 ICR12/07 ， 直径12mm ， 厚度7.0mm 。
文章图片

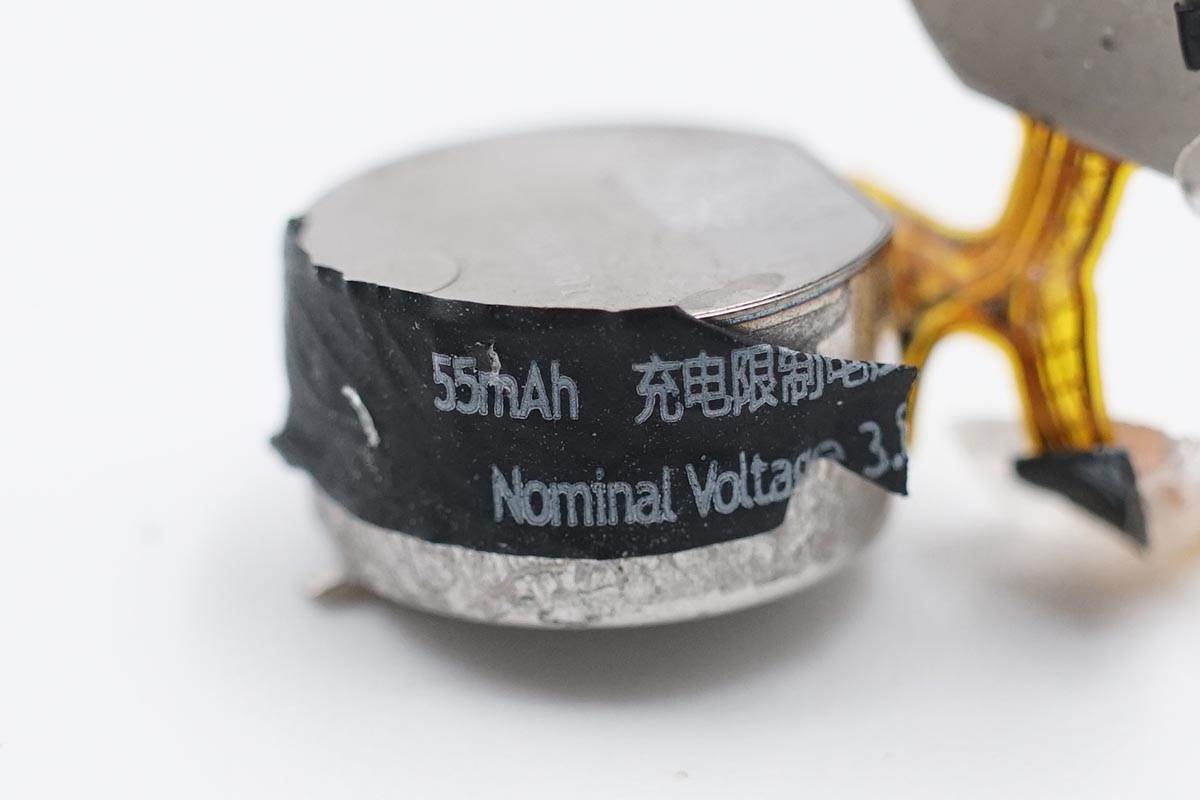

钢壳扣式电池更小体积更大容量的优势 ， 使耳机内部电池容量达到了55mAh ， 超过了目前绝大多数采用的30-40mAh容量 。 搭配超低系统功耗 ， 为整体32小时的续航时间提供了支持 。
文章图片

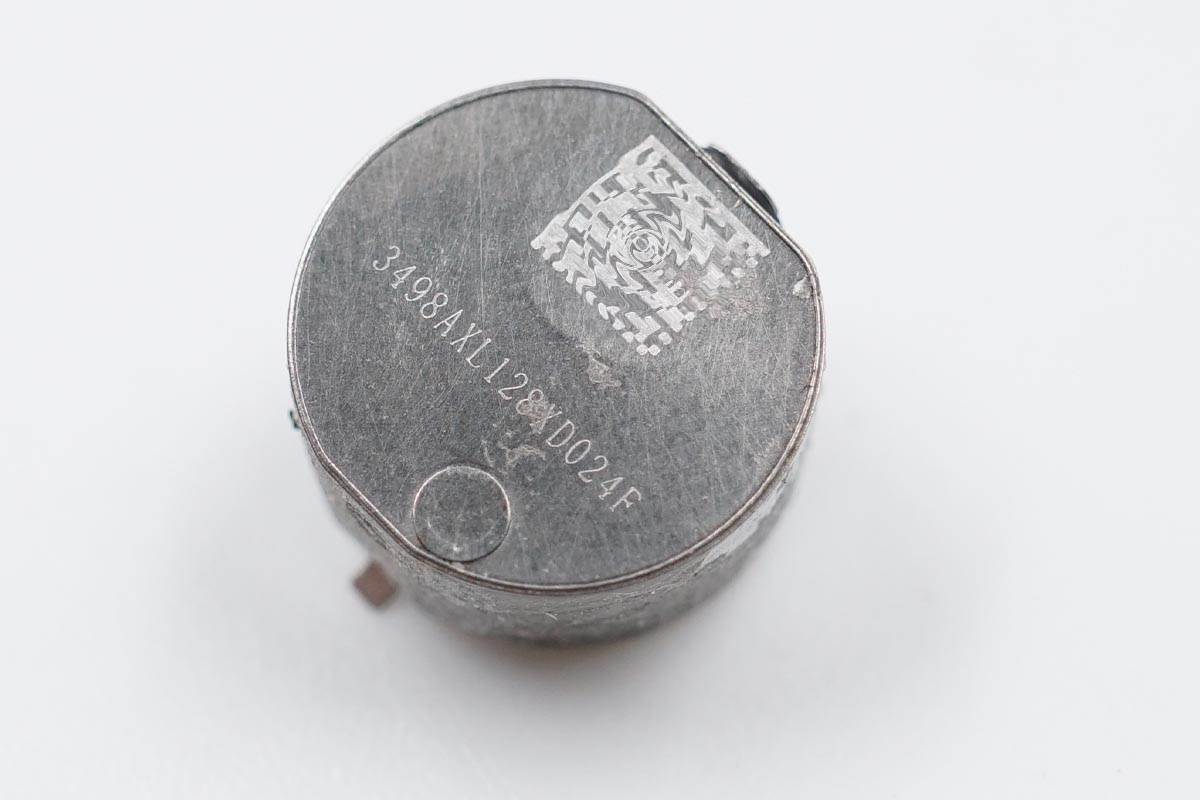

钢壳电池顶部丝印二维码 ， 镭雕3498AXL128XD024F 。
文章图片
电池所在的FPC排线内侧特写 ， 左侧端点为入耳检测传感器、右侧端点BTB连接器连接到主板 。
文章图片

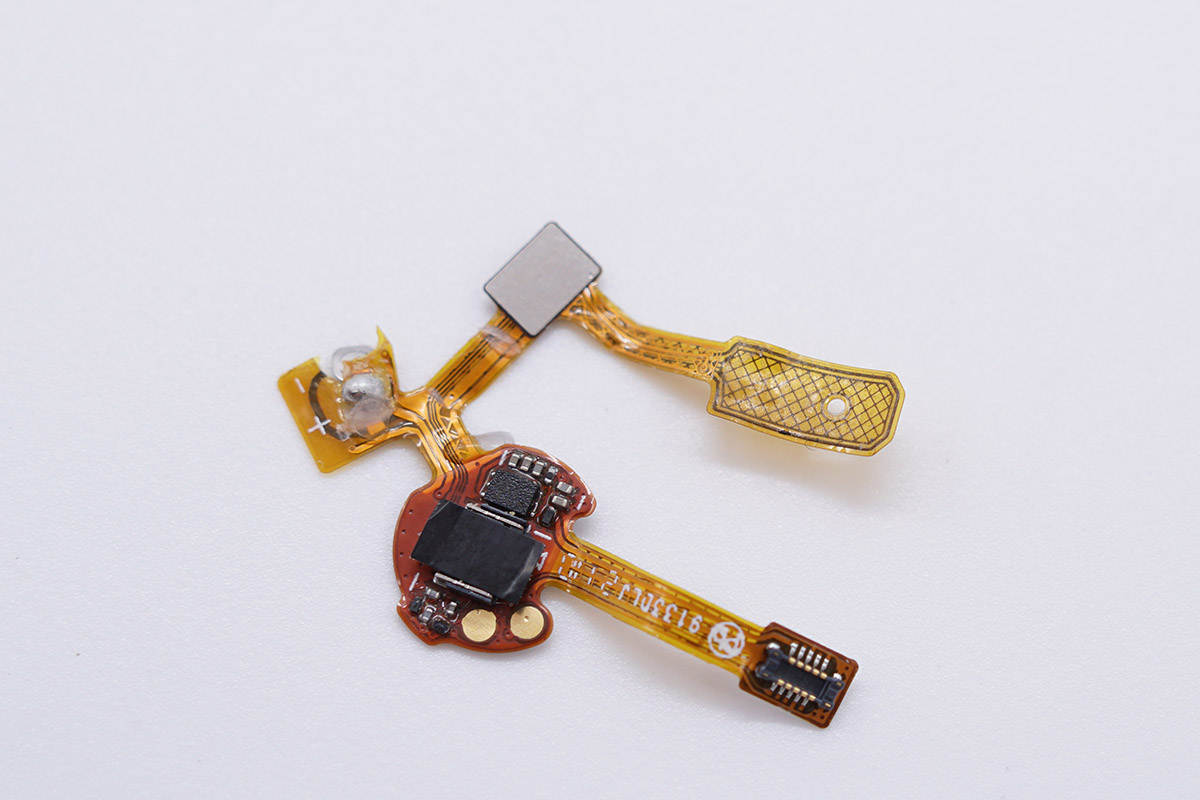

电池所在的FPC排线外侧特写 ， 中间小板上设置有连接扬声器的插座和锂电保护IC 。
文章图片

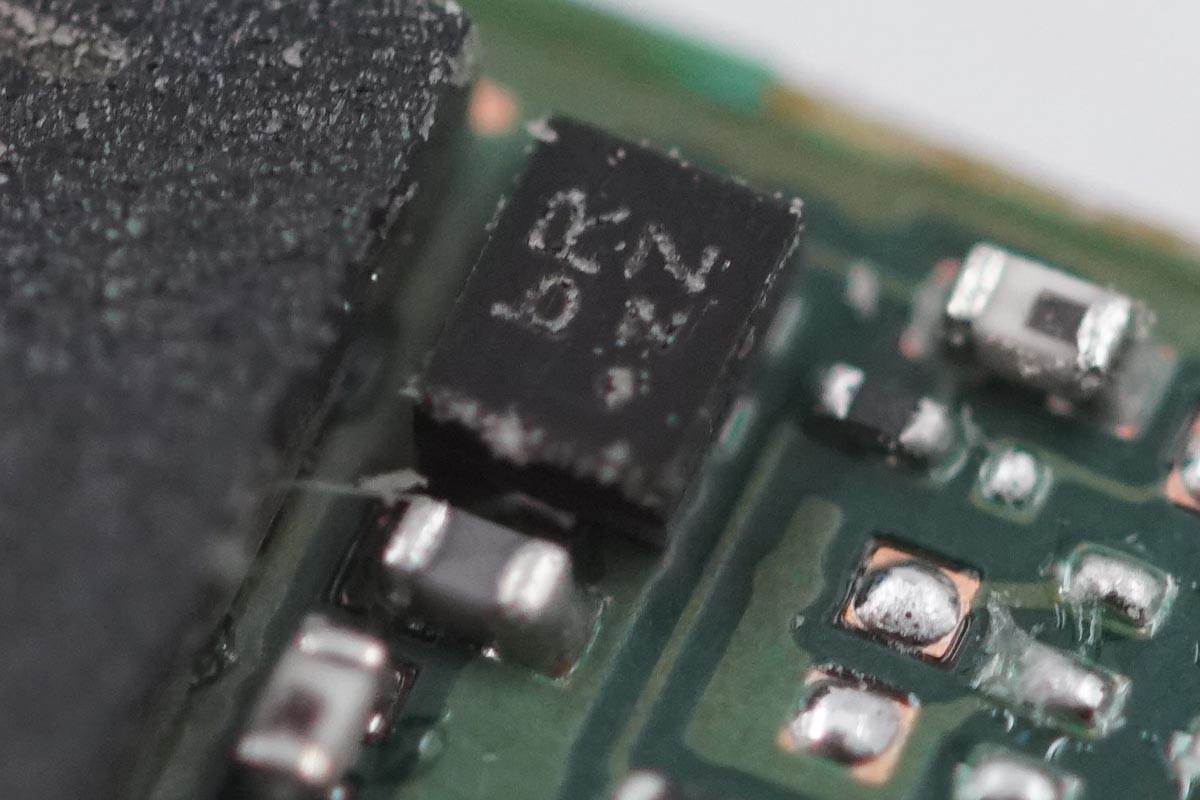

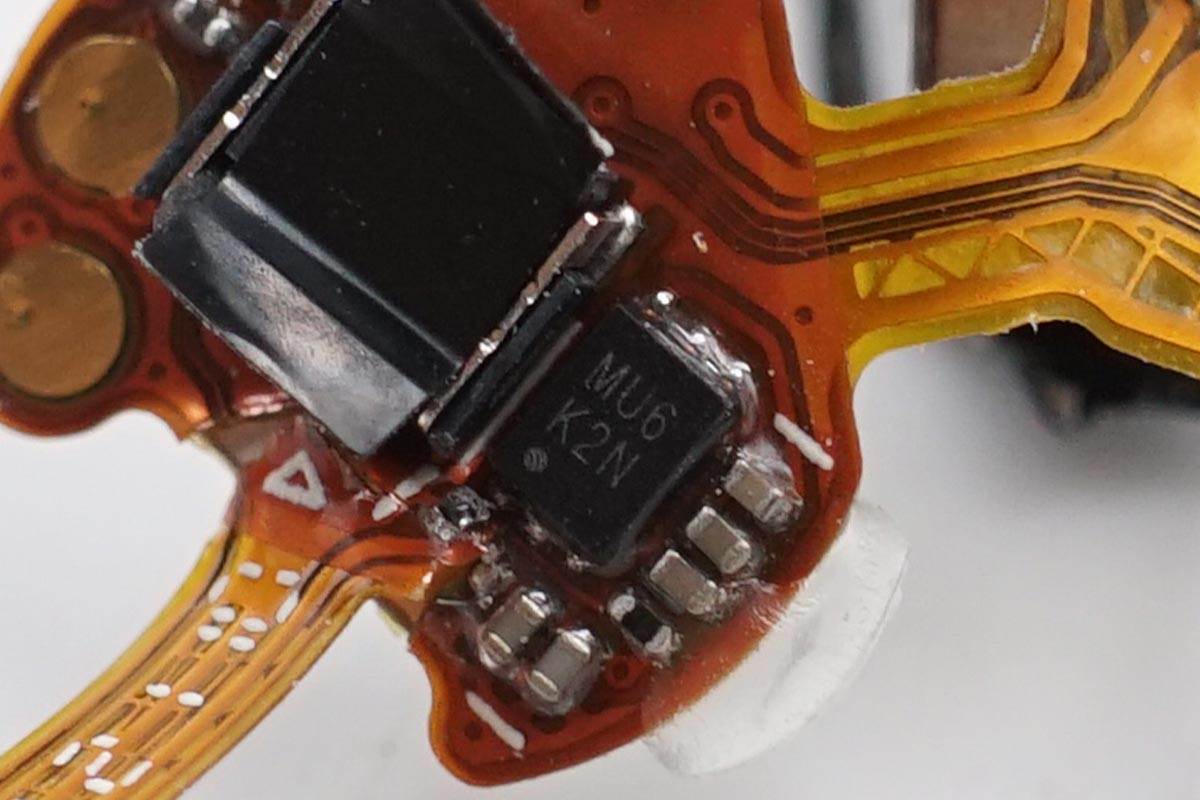

电池FPC排线上设置有一颗MU6K2N一体化锂电保护IC 。
文章图片

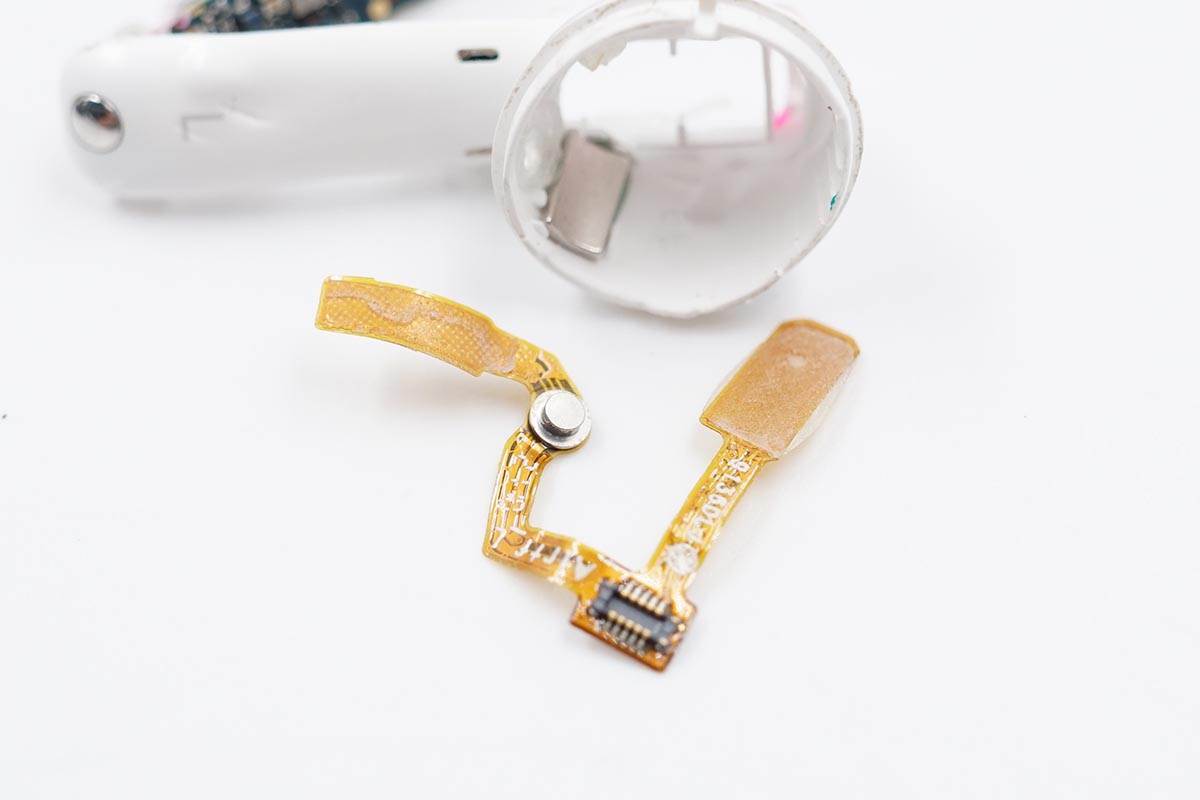

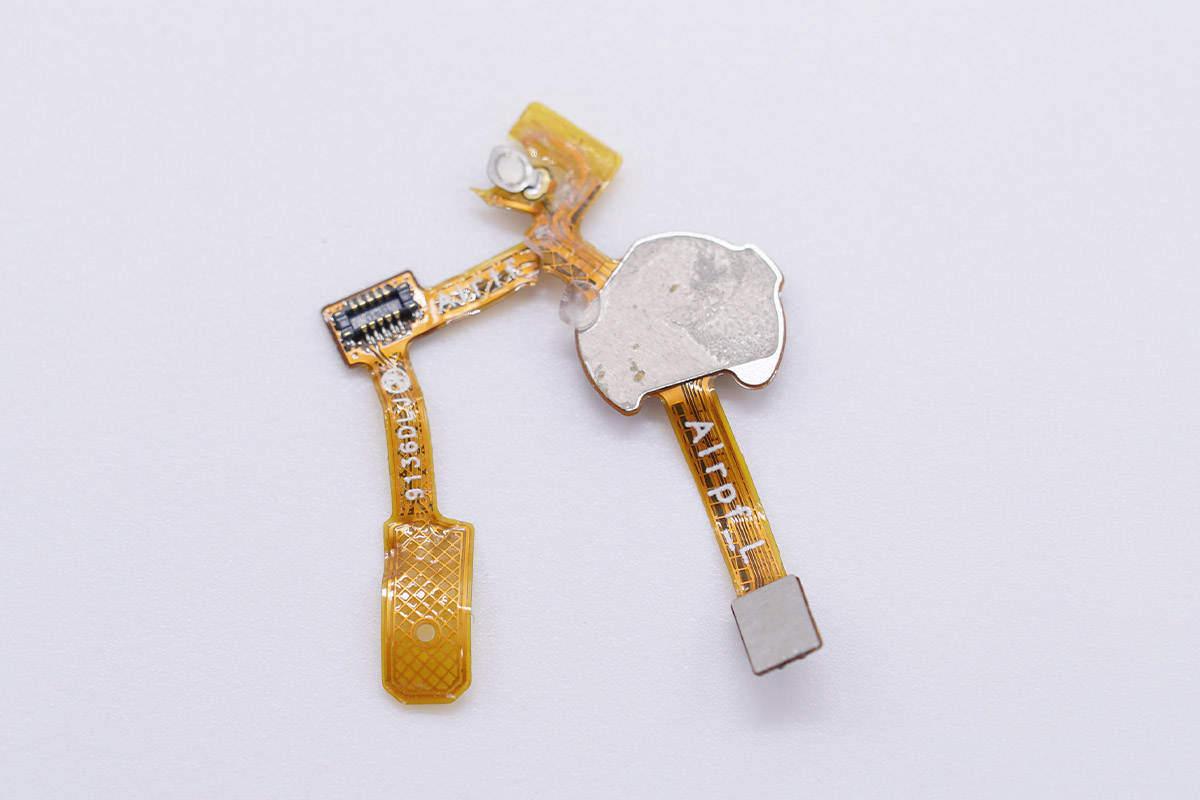

另外一条FPC排线一端为入耳检测传感器 ， 中间圆形金属触点用于为耳机充电 ， 通过BTB连接器与主板连接 ， 另外一端为触摸按键 。
文章图片

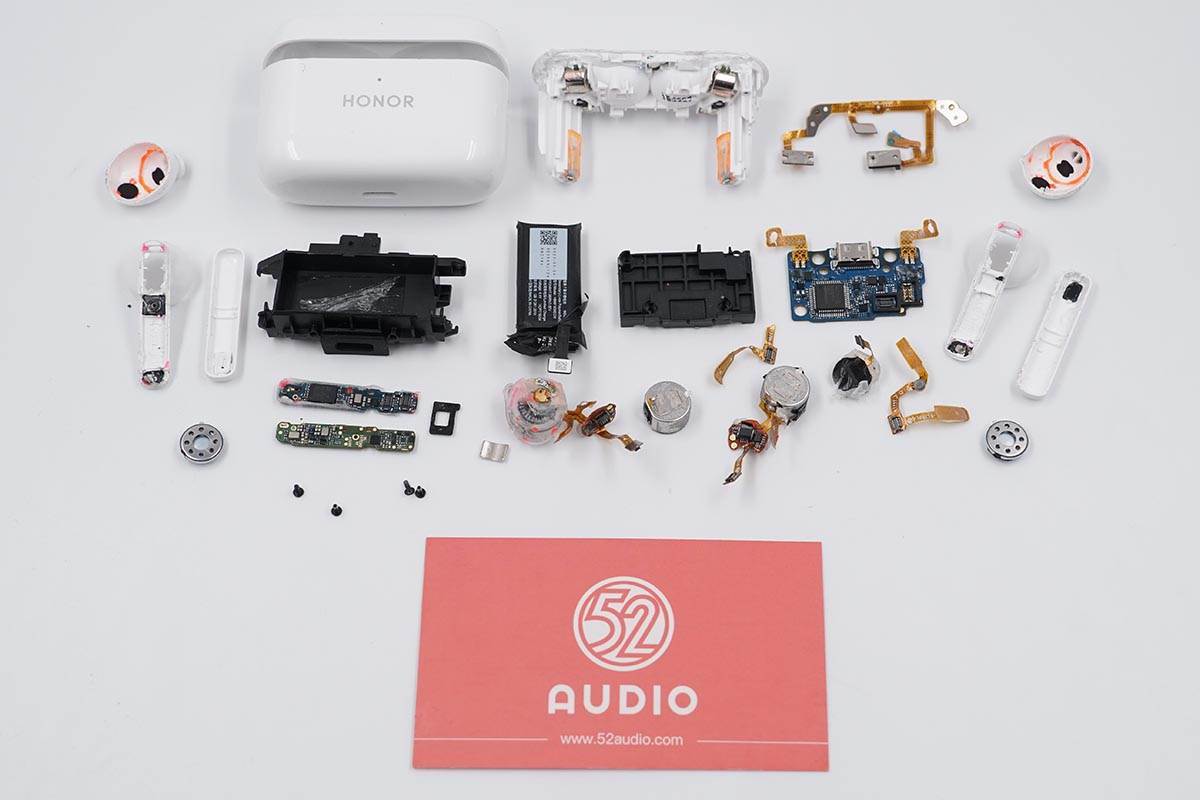

荣耀Earbuds 2 SE 真无线降噪耳机拆解全家福 。
三、我爱音频网总结
荣耀Earbuds 2 SE 在外观设计上整机采用了钢琴烤漆工艺处理 ， 具有很强的质感 。 耳机曲线符合人体工学设计 ， 并经过了上万个耳模数据校正 ， 佩戴时与耳道贴合紧密 ， 搭配光滑圆润的机身非常的舒适稳固 ， 长时间佩戴也无明显的耳道挤压感 。
内部结构配置方面 ， 充电盒内部器件均固定在黑色框架上 ， 电池位于单独的腔体内 ， 与主板单元隔离 。 聚合物锂离子电池容量410mAh ， 来自ATL新能源 。 一条FPC排线连接充电顶针、霍尔元件、指示灯和功能按键 ， 然后通过BTB连接器连接到主板 。
主板上 ， 采用了Type-C接口输入电源 ， 由艾为 AW32001A 锂电池充电IC为内置电池充电 ， 韦尔半导体ESD56241D18 TVS二极管 ， 进行输入过压保护；国民技术 N32G452CC 单片机用于充电盒功能控制；钰泰半导体ETA1061升压转换器将电池输出升压为耳机充电 。
耳机部分 ， 内部接缝处大量封胶 ， 具有很高的防水性能；耳机头内通过透明塑料件分离电池和扬声器单元 ， 还起到固定作用 ， 提升结构的稳定性；组件之间则都通过插座、BTB、触点等连接器连接 ， 减少了生产过程中焊接可能带来的不稳定因素 ， 产品质量更能得到保证 ， 同时也提升了组装的便捷性 。
耳机内置55mAh大容量钢壳扣式电池 ， 拥有更小的体积更大容量 ， 与充电盒同样采用了艾为 AW32001A 锂电池充电IC；恒玄 BES2500Z 低功耗蓝牙音频SoC ， 降低系统功耗 ， 更进一步提升耳机续航；汇顶科技GH610入耳检测、触控2合1解决方案 ， 用于佩戴检测和触摸操控功能 。
总的来说 ， 荣耀Earbuds 2 SE是一款性能均衡且具有突出特点的产品 。 主动降噪、通透模式以及通话降噪等功能满足用户不同场景下的降噪需求；续航方面 ， 大容量电池搭配超低系统功耗 ， 32小时续航超能扛 ， 能够有效降低用户的续航焦虑 ， 在目前的TWS市场中拥有很强的竞争力 。
