LOD 100–Conceptual 概念化 。 该等级等同于概念设计 , 此阶段的模型通常为表现建筑整体类型分析的建筑体量 , 分析包括体积 , 建筑朝向 , 每平方造价等等 。
LOD 200–Approximate geometry 近似构件(方案及扩初) 。 该等级等同于方案设计或扩初设计 , 此阶段的模型包含了普遍性系统包括的大致数量、大小、形状、位置以及方向等信息 。
LOD 300–Precise geometry 精确构件(施工图及深化施工图) 。 该等级等同于传统施工图和深化施工图层次 。 此阶段模型应当包括业主在 BIM 提交标准里规定的构件属性和参数等信息 , 模型已经能够很好地用于成本估算以及施工协调(包括碰撞检查、施工进度计划以及可视化) 。
【设计图|BIM模型如何建?BIM模型建模过程】
文章图片
LOD 400–Fabrication 加工 。 此阶段的模型可以用于模型单元的加工和安装 , 如被专门的承包商和制造商用于加工和制造项目构件 。
LOD 500–As-built 竣工 。 该阶段的模型表现了项目竣工的情形 。 模型将包含业主 BIM 提交说明里制定的完整的构件参数和属性 。 模型将作为中心数据库整合到建筑运营和维护系统中去 。
BIM模型展示 鄂州机场——部分项目模型展示
文章图片

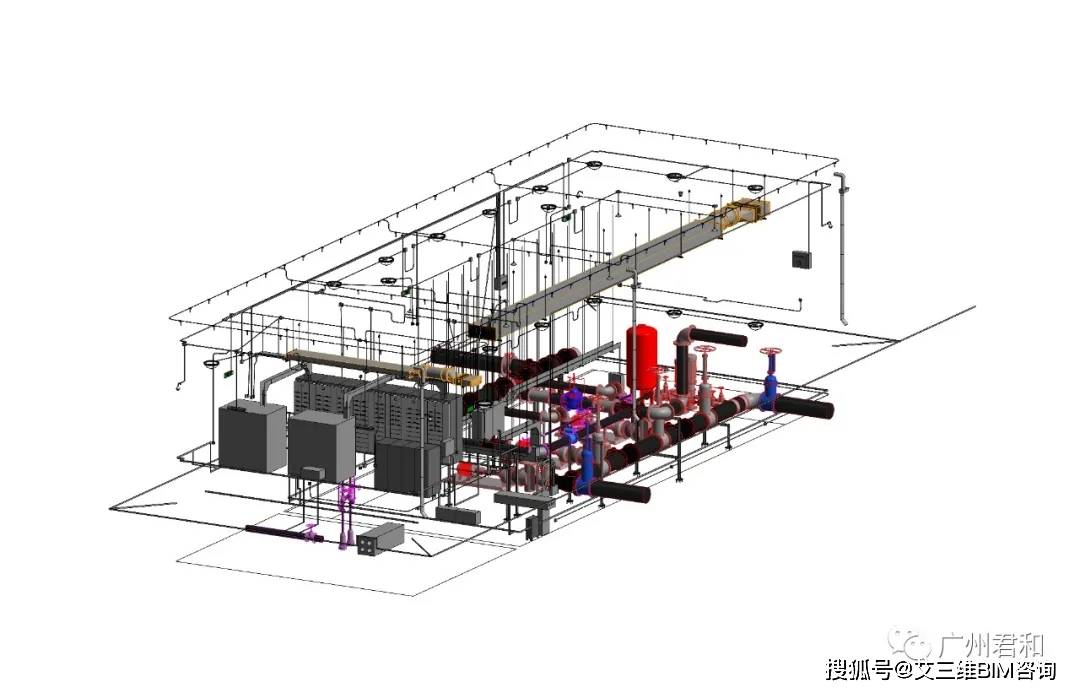

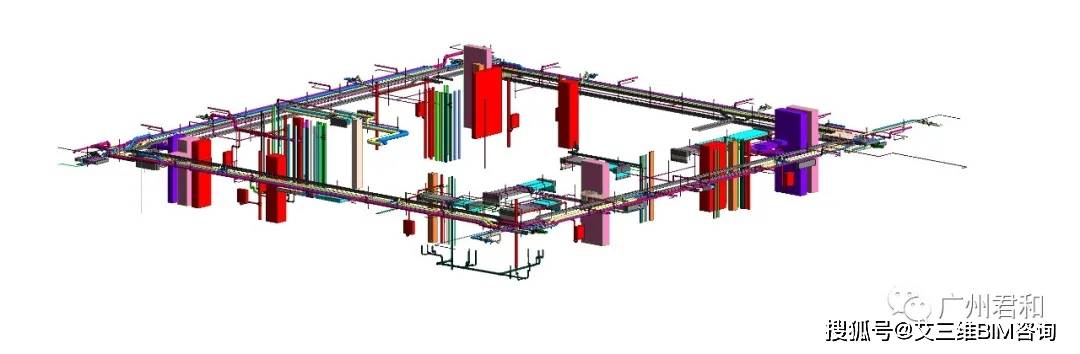

消防泵房机电模型总装
文章图片
消防泵房内装
文章图片

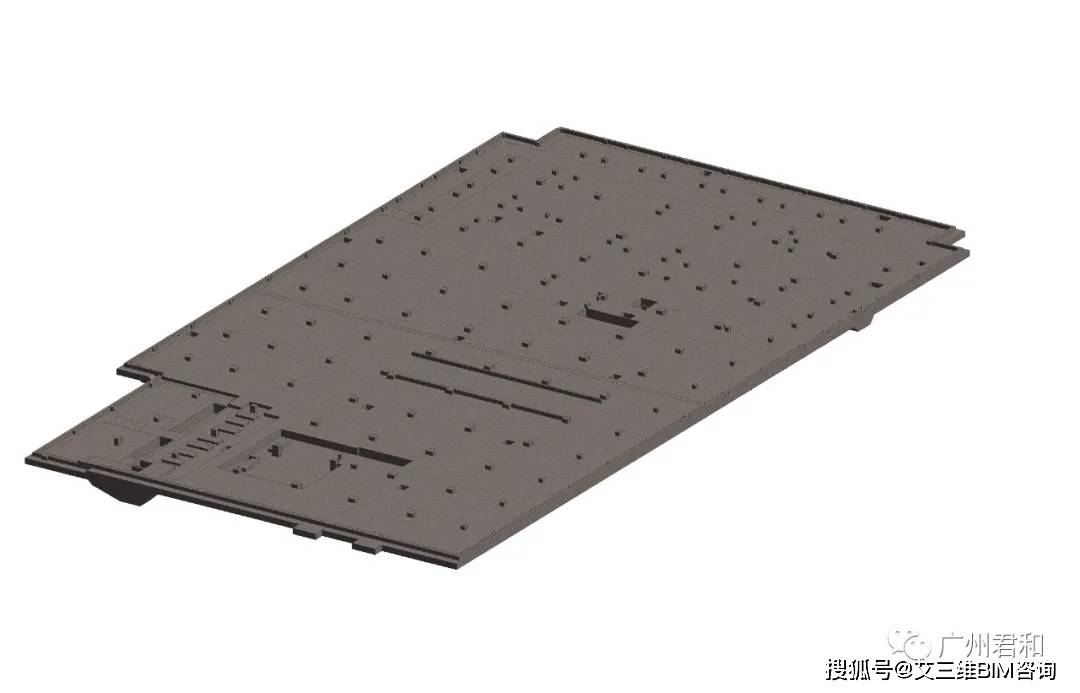

综合楼地下室底板
文章图片

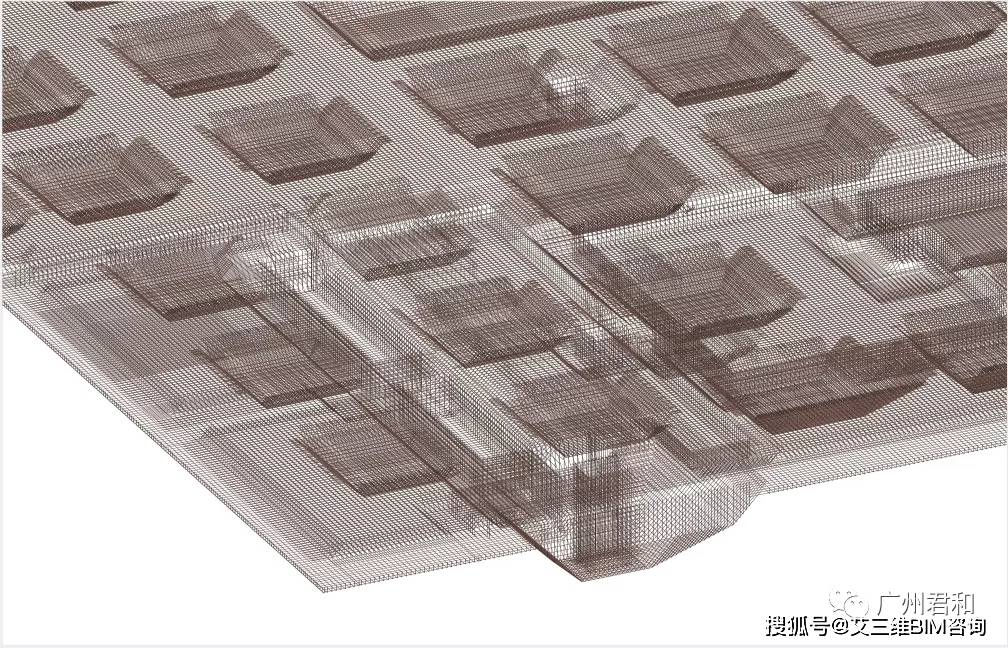

综合楼地下室底板钢筋
唐山锅炉——部分项目模型展示
文章图片

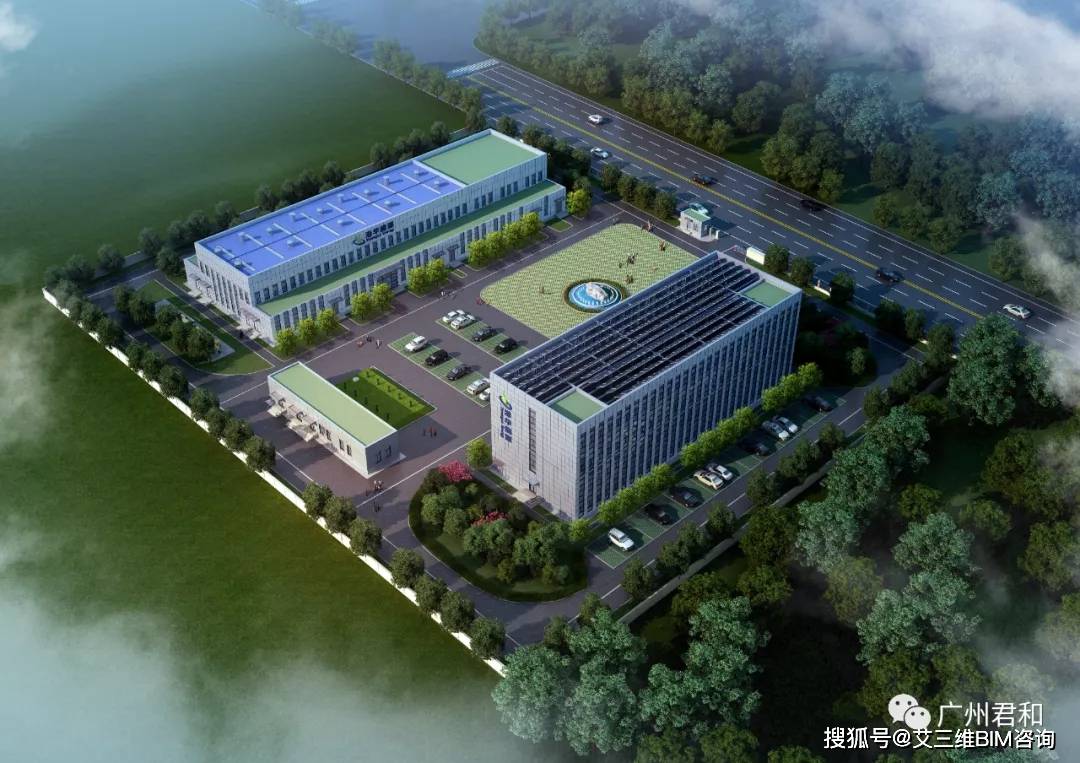

产区模型
文章图片

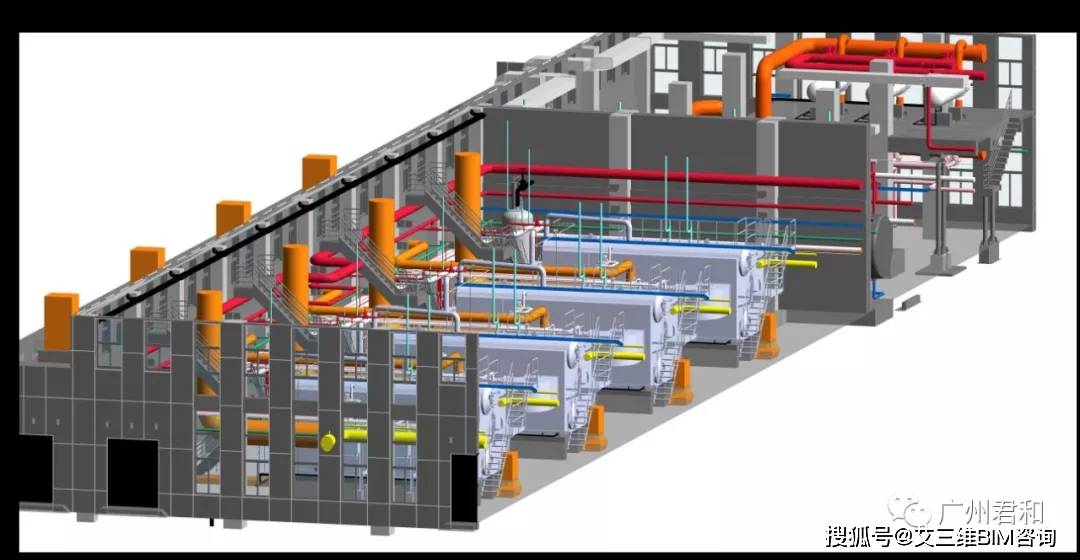

锅炉房模型
文章图片

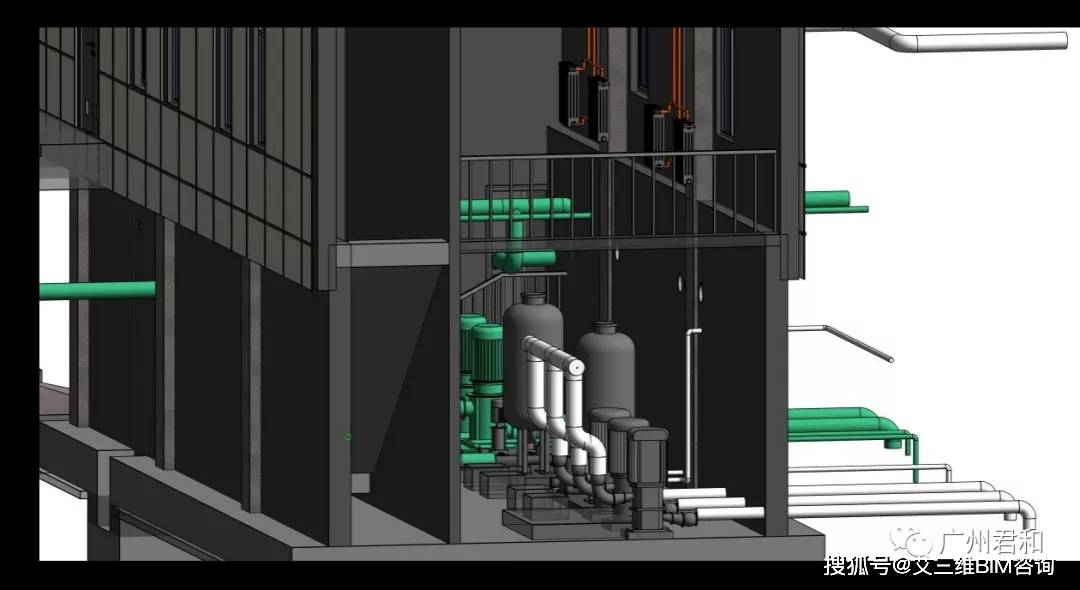

消防泵房模型
酒店项目——部分项目模型展示
文章图片
S户型样板间
文章图片
楼层角落空调移动到走道中间
文章图片
