慧能泰推出了业界最小封装、超高集成度的USB PD Source芯片HUSB351 。 HUSB351在原来的USB PD Source控制器基础上 , 集成了超低Rdson的N-MOSFET和电流采样电路 , 而封装尺寸仅为3mmx3mm大小 。 HUSB351既支持控制光耦的环路调节 , 用于AC-DC电源转换场合;也支持直接FB环路调节 , 用于DC-DC电源转换场合 。 HUSB351的外围电路仅有少量阻容器件 , 满足了广大客户要求封装尺寸小、外围电路简单的需求 。 除此之外 , HUSB351不同电压档的高精度过流保护点 , 可以实现电源尺寸最小化并降低电源的温升 。
文章图片
封装尺寸
HUSB351特点总结如下:
- 集成15mΩ N-MOSFET
- USB PD认证TID 1962
- 支持USB Type-C 1.4 和USBPD3.0规范
- 支持5V, 9V和12V FPDO
- 支持5V Prog 和 9V Prog APDO
- 支持BC1.2 DCP、5V 2.4A和 HVDCP 快充协议 , 包括QC2.0/3.0 Class A , AFC , FCP、SCP等
- 低工作电流
- 集成VIN OVP, VIN UVP,VIN UVLO, OCP, SCP 和 OTP 保护
- 3mmx3mm DFNFC-9L 封装

文章图片

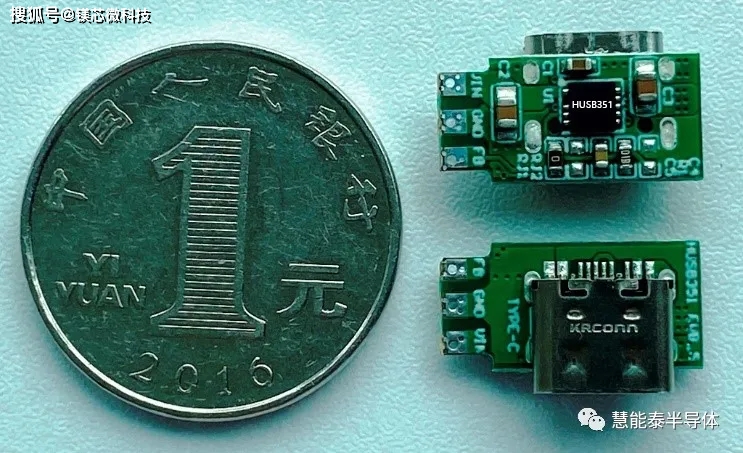

图1. HUSB351 PD小板实物
图1. HUSB351 PD小板实物

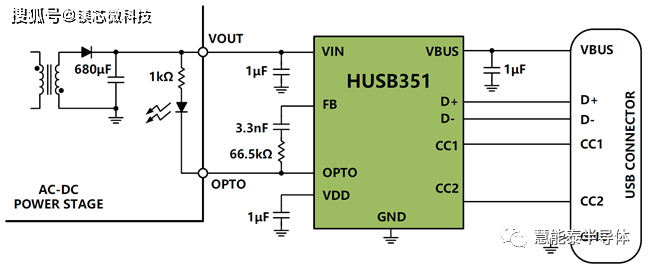

图2.给出了HUSB351的在AC-DC电源的典型应用电路图 , 外围总共只需要简单的5颗阻容器件 。
图2. HUSB351在AC-DC电源的典型应用电路图

文章图片
图2. HUSB351在AC-DC电源的典型应用电路图

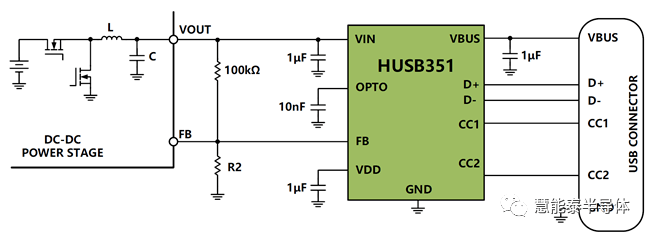

图3.是HUSB351在DC-DC电源的典型应用电路图 , 适用于车充上的应用 。
图3. HUSB351在DC-DC电源的典型应用电路

文章图片
图3. HUSB351在DC-DC电源的典型应用电路
HUSB351前期推出两个型号 , 分别是20W和25W 。 后续会根据客户需求推出更多型号 。 20W和25W的型号信息分别为:
- HUSB351_001TC:20W PD 。 支持:5V3A, 9V2.22A, 12V1.67A 。 一共包含3个FPDO 。 支持多种私有协议 。
- HUSB351_002TC:25W PD 。 支持5V3A, 9V2.77A,3.3V-5.9V 3A, 3.3V-11V 2.75A 。 共包含2个FPDO和2个APDO 。 支持多种私有协议 。

文章图片

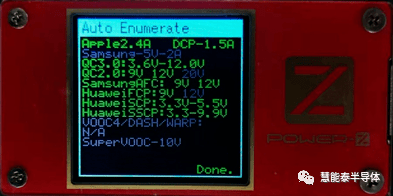

图4. HUSB351所支持的私有协议
图4. HUSB351所支持的私有协议
