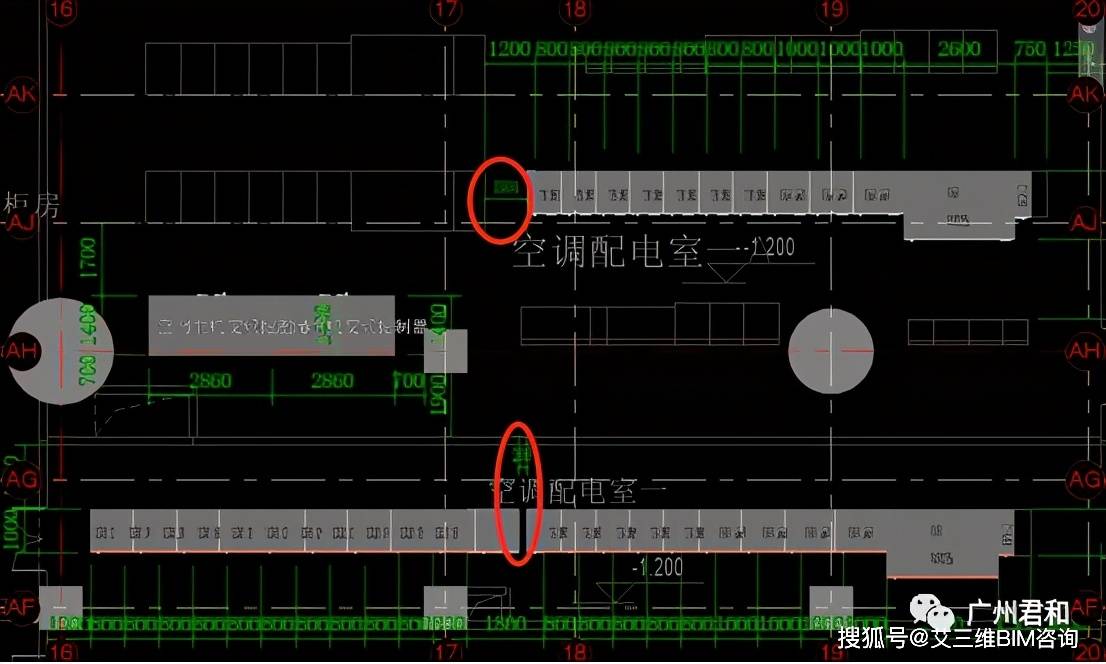

4）首层配电柜按照系统图的尺寸放置后 ， 电柜间的间距变小；
文章图片

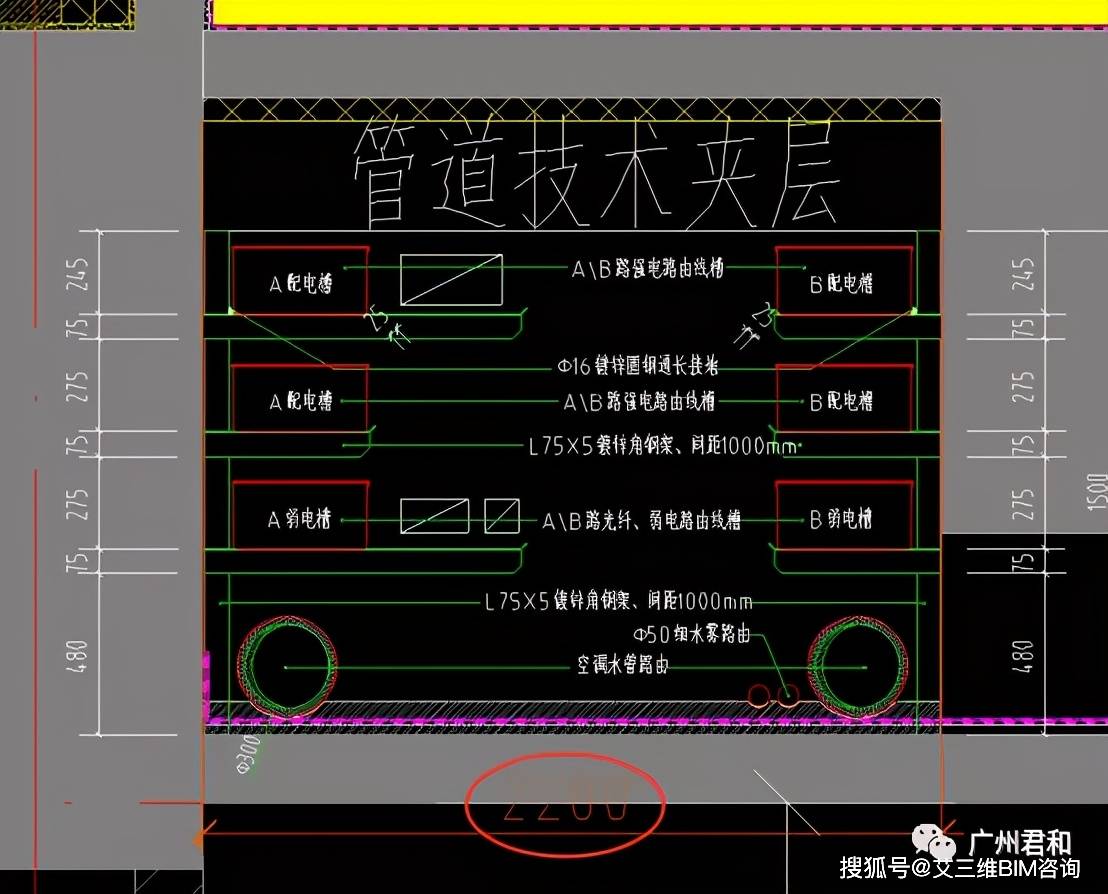

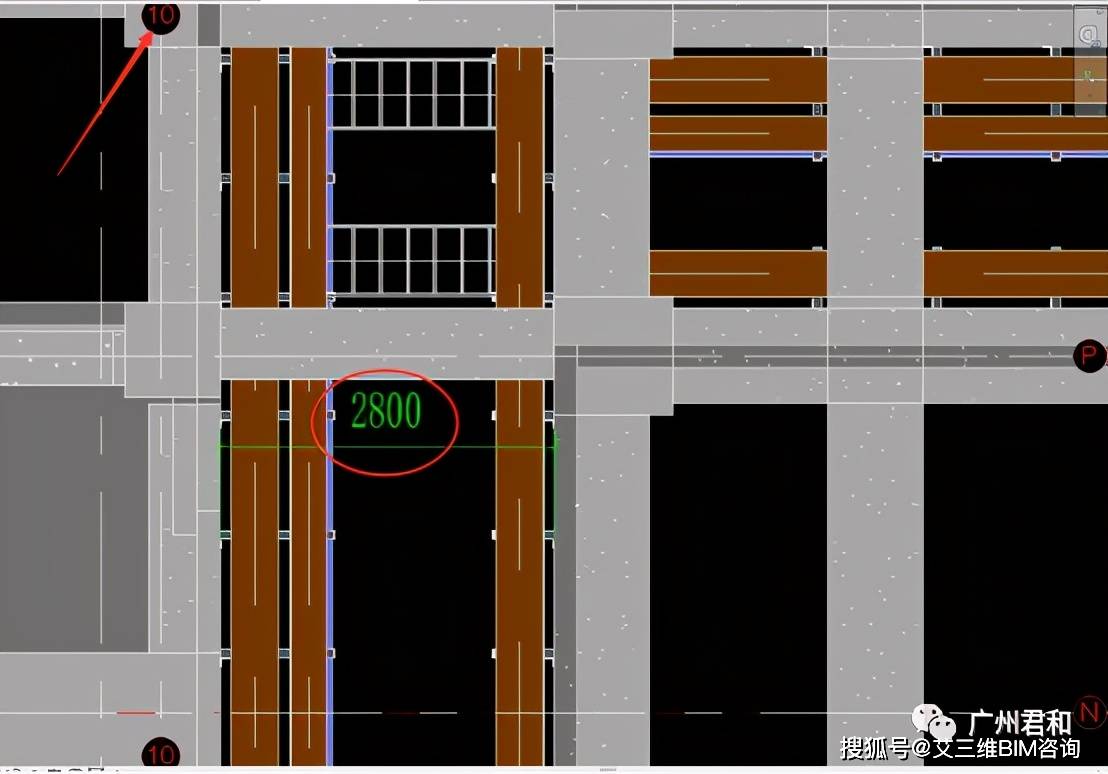

5）地下剖面图A-305：2-2断面图10轴；模型管廊宽度为2800mm ， 图纸为2200mm；
文章图片
文章图片

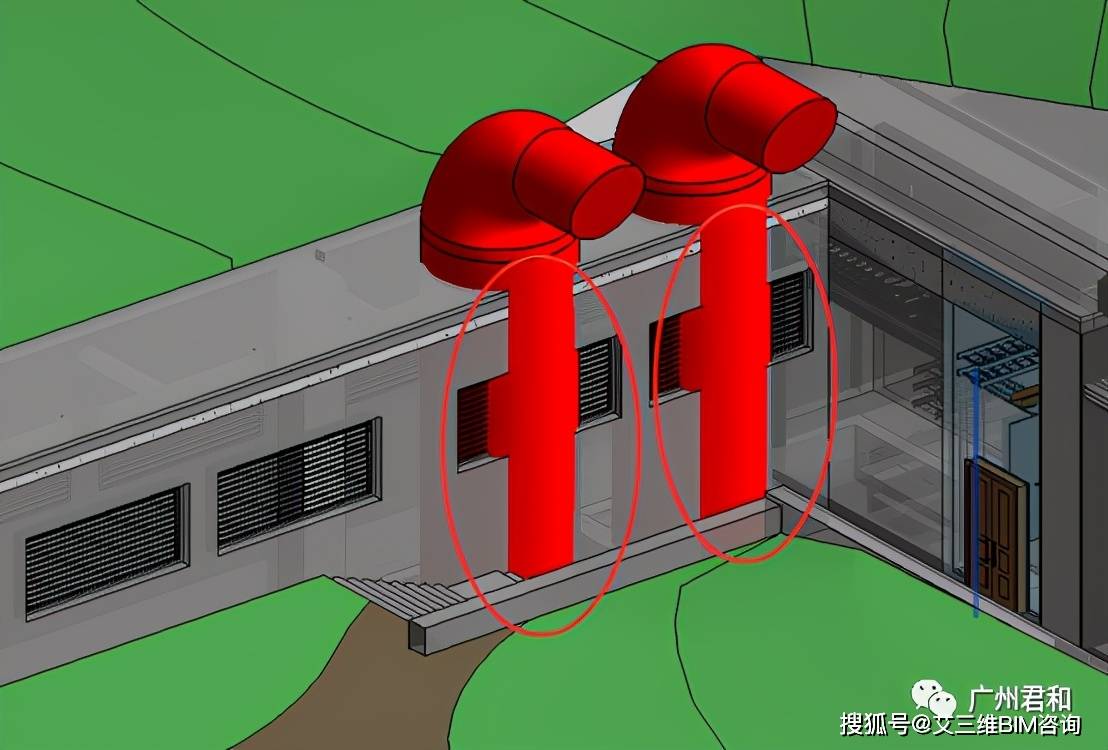

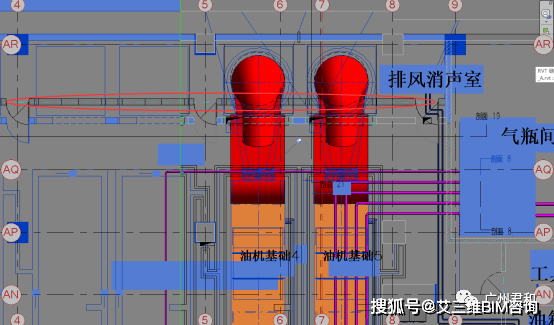

6）模型的墙体与图纸不对应；
文章图片
文章图片
05项目解决方案
1）机电模型搭建：根据客户提供的土建模型与机电设计图纸 ， 对地下一层和—层指定区域的机电管线进行建模 ， 精度达到LOD300的深度 ， 满足客户提供的BIM标准 。
2）管综深化设计：根据设计要求深化机电BIM模型 ， 进行管线综合与支吊架布置 。
3）二次深化出图：基于BIM模型 ， 出具设计图的问题报告以及净空高度分析平面图 ， 关键位置提供三维立体图 ， 并根据甲方要求配合提供相关资料 。
4）技术交底：根据深化模型及二次出图 ， 对现场技术人员进行交底 。
06项目价值
此次项目难度大、内容多、专业性强、代表性强 ， 通过BIM设计咨询 ， 为客户提供了三维可视化BIM动态模拟和BIM可视化设计 ， 清晰的反映了设计情况 ， 给设计人员与建设单位带来了直观的感受 。
在强弱电、给排水、通风采暖与空调多个专业上 ， 我方利用BIM技术 ， 及时发现管线碰撞与连接问题 ， 避免后期设计变更导致的成本增加 ， 为客户带来了直接的经济效益 。
文章图片
集装箱内部
文章图片
涉密机房
